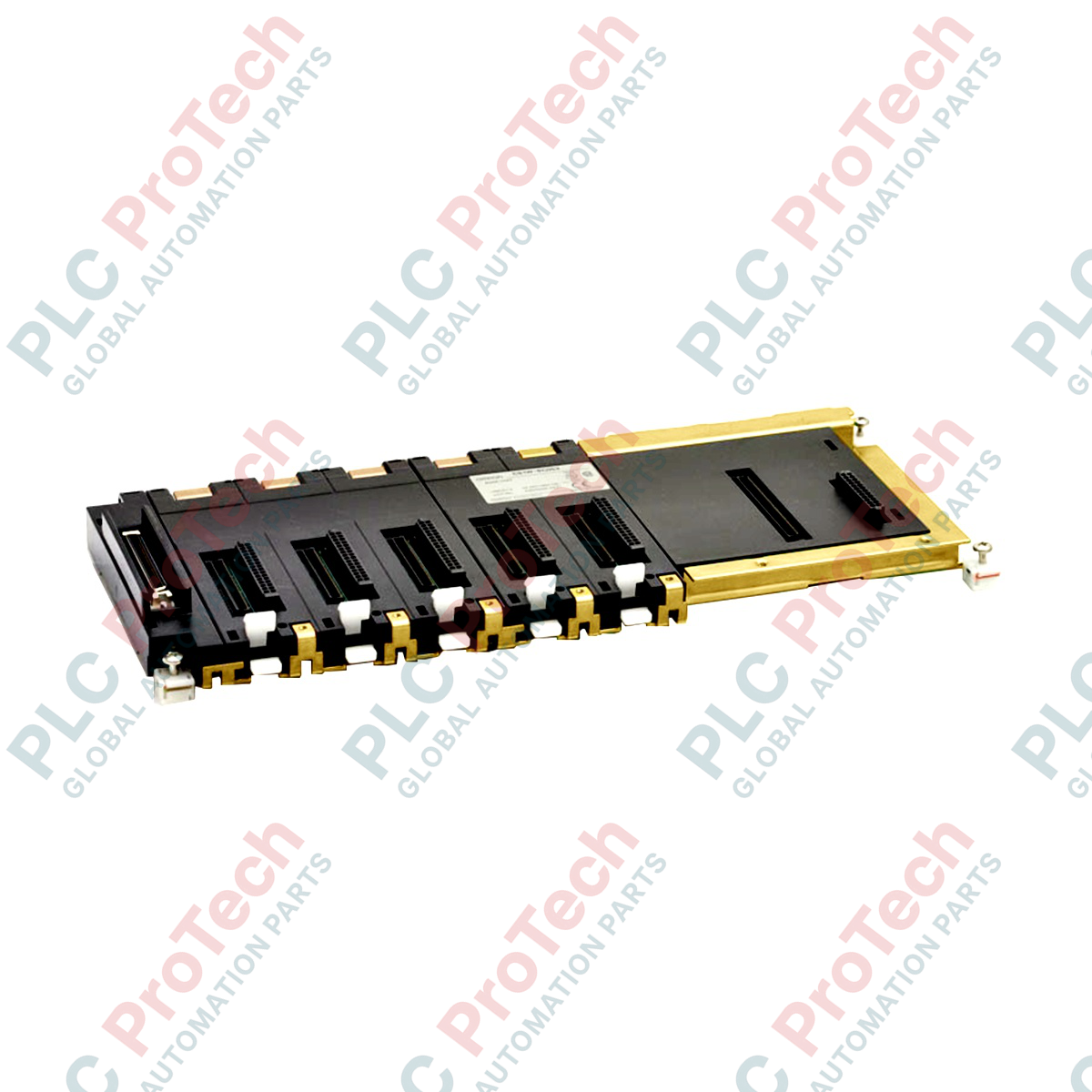

Omron CS1W-BC053 CS1 sorozatú, 5 foglalatos CPU-hátlap

SKU CS1W-BC053

Raktáron

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: CS1W-BC053
Country of origin:Japán
Product Type: PLC-CPU-hátlapok
Payment: T/T, Western Union
Weight: 1000g
Dimensions: 320 mm x 160 mm x 110 mm
Shipping port: Xiamen
Warranty: 12 months

Leírás

A moduláris vezérlési architektúra hardveralapjaként az Omron CS1W-BC053 biztosítja a CS1 sorozatú programozható logikai vezérlőrendszerekhez szükséges fizikai rögzítést és nagysebességű elektromos hátlapi buszt. Ez az 5 foglalatos CPU-hátlap megbízható kommunikációt és szabályozott tápelosztást tesz lehetővé a központi feldolgozóegység, a rendszertápegység-modul, valamint legfeljebb öt helyi I/O- vagy speciális alkalmazási egység között.

A zord ipari környezetek elviselésére tervezett Omron CS1W-BC053 minden feldolgozási csatornán biztosítja a jelintegritást. Beépített bővítőbusz-csatlakozója egyszerű kapcsolatot tesz lehetővé a bővítő hátlapokkal, így a vezérlőrendszer a buszsebesség vagy az adatátviteli teljesítmény csökkenése nélkül hatékonyan bővíthető.

Főbb jellemzők

Öt dedikált I/O-foglalat: Legfeljebb 5 szabványos I/O-, speciális I/O- vagy CPU-buszegység befogadására alkalmas.
Dedikált CPU- és tápegység-foglalatok: Az integrált foglalatkiosztás a CS1G/CS1H CPU-khoz és a hozzájuk tartozó tápegységmodulokhoz optimalizált.
Bővítőbusz-interfész: Beépített port a CS1W-BI sorozatú bővítőrackek szabványos bővítőkábelekkel történő közvetlen csatlakoztatásához.
Merev mechanikai felépítés: A vastag lemezből készült váz ellenáll a vezérlőszekrényekben fellépő csavaró igénybevételnek és rezgésnek.
Nagysebességű kommunikációs busz: Az alacsony késleltetésű párhuzamos buszarchitektúra gyors frissítési ciklusokat biztosít nagy sűrűségű I/O-konfigurációk esetén.

Alkalmazások

Központosított gyárautomatizálás: Folyamatvezérlő rendszereket foglal magában autóipari összeszereléshez, anyagmozgatáshoz és csomagológépekhez.
Víz- és szennyvízkezelés: Robusztus központi rackként szolgál lokalizált távfelügyeleti, szivattyú- és kezelőrendszerekhez.
Erőművi segédvezérlések: Megbízható platform nem biztonságkritikus, üzemi segédrendszeri (BOP) felügyeleti és szekvenciavezérlési rendszerekhez.
HVAC- és környezetvezérlés: Nagy ipari hűtő-, fűtő- és levegőszűrő-üzemek közvetlen irányítása.

Műszaki specifikációk

Paraméter	Műszaki adatok
Gyártó	Omron
Modellszám	CS1W-BC053
Terméksorozat	CS1 sorozat (CS1G / CS1H)
Hátlap típusa	CPU-hátlap
I/O-foglalatok száma	5 foglalat (a CPU- és tápegység-foglalatok nélkül)
Tápegység-foglalat	1 (CS1 sorozatú tápegységmodult igényel)
CPU-foglalat kompatibilitása	CS1G-CPU, CS1H-CPU
Bővíthetőség	Támogatott (szabványos CS1W bővítőbusz-csatlakozón keresztül)
Szerelési mód	M4-es csavarok (panelre szereléshez) vagy DIN-sín, opcionális szerelőkonzolokkal
Üzemi hőmérséklet	0–55 °C
Nettó méretek (W x M x Mé)	294 mm x 130 mm x 80 mm
Szállítási tömeg (számított)	1,0 kg
Csomagolási méretek (számított)	320 mm x 160 mm x 110 mm

Gyakorlati mérnöki tapasztalatok

Alternatív modellek és kompatibilitás

Bár a CS1W-BC053 a szabványos, 5 nyílásos CPU-alaplap, nagyobb térbeli rugalmasságot igénylő környezetekben a 8 nyílásos (CS1W-BC083) vagy a 10 nyílásos (CS1W-BC103) változatra lehet bővíteni. Ne feledje, hogy a szabványos CS1W-BC alaplapokat egyszerű rendszerekhez tervezték; meleg készenléti, redundáns CPU-rendszerek kialakításakor nem helyettesíthetők CS1D-BC duplex alaplapokkal.

Alkalmazási buktatók és mérnöki megjegyzések

A mérnököknek ki kell számítaniuk az összes tervezett modul (CPU, speciális I/O-, kommunikációs és szabványos I/O-modulok) teljes áramfelvételét, és össze kell vetniük azt a felszerelt tápegységmodul kimeneti teljesítményhatáraival. Ügyeljenek arra, hogy se az 5 V DC-, se a 26 V DC-határértéket ne lépjék túl, különösen nagy sűrűségű analóg modulok vagy hálózati kommunikációs kártyák használatakor az 5 nyílásos buszon.

Üzembe helyezési és bekötési tippek

Az elektromos zaj mérséklése érdekében gondoskodjon arról, hogy a felszerelt tápegységmodul funkcionális földelési (FG) és védőföldelési (GR) kapcsai közvetlenül, nagy keresztmetszetű vezetékkel (legalább 2 mm²) egy kis ellenállású földelési ponthoz legyenek bekötve. A rendszer nem megfelelő földelése kommunikációs kieséseket vagy átmeneti buszhibákat okozhat az alaplap nyílásain keresztül.

Telepítési irányelvek

KRITIKUS FIGYELMEZTETÉS

A CS1W-BC053 alaplapra szerelt modulok felszerelése, eltávolítása vagy bekötése előtt válassza le a vezérlőpanelt tápláló összes elsődleges és segéd AC/DC áramforrást. A rendszer teljes feszültségmentesítésének elmulasztása súlyos áramütést, a CPU-alaplapi érintkezők maradandó károsodását vagy processzorhiba-állapotot okozhat.

1

Mechanikai rögzítés: Rögzítse szorosan az alaplapot a vezérlőpanel hátlapjához M4-es csavarokkal, a kijelölt rögzítőfuratok használatával. Az optimális földelés érdekében ügyeljen arra, hogy a rögzítőlemez tiszta, sík és a földelési érintkezési pontokon festékmentes legyen.

2

Tápegység beszerelése: Helyezze az Omron tápegységmodult a bal szélső kijelölt tápegységnyílásba, majd rögzítse a beépített reteszelőmechanizmusokkal és a sorkapocs csavarjaival.

3

CPU- és modulhozzárendelés: Csúsztassa a CS1 CPU-modult a tápegység melletti nyílásba. A további I/O- és kommunikációs modulokat a 0–4. nyílásokba helyezze be, ügyelve arra, hogy minden modul stabilan a helyére kattanjon, és a rögzítőkarok teljesen reteszelődjenek.

4

Buszbővítési konfiguráció: Ha másodlagos állványokra bővít, távolítsa el a védőburkolatot az alaplap jobb oldalán található bővítőcsatlakozóról, majd csatlakoztassa szorosan a CS1W-CN bővítőkábelt, és húzza meg a rögzítőcsavarokat.

FAQ

Használhatok szabványos C200H sorozatú I/O-modulokat a CS1W-BC053 alaplapon?

Igen. A CS1W-BC053 alaplapot úgy tervezték, hogy a CS1-specifikus modulokat, valamint a szabványos C200H / C200HW I/O- és speciális I/O-egységeket is fogadja, így egyszerűen integrálható a korábbi rendszer.

Hogyan kell címezni a CS1W-BC053 CPU-alaplapon található foglalatokat?

A foglalatok címzése egymás után, balról jobbra történik, a 0. foglalattól (közvetlenül a CPU-modul mellett) a 4. foglalatig. A tápegység és a CPU foglalata nem számít hozzárendelhető I/O-foglalatnak.

Mi történik, ha túllépem az alaplapi busz energiafogyasztási határértékeit?

A határértékek túllépésekor a tápegységmodul túláramvédelmi módba lép, ami a rendszer leállását, időszakos CPU-watchdog-hibákat vagy kommunikációs hibákat okozhat az I/O-buszon.

Szükség van lezáróra a bővítőporthoz, ha nincs csatlakoztatva bővítőállvány?

Nem. A CS1W-BC053 bővítőcsatlakozójához nincs szükség fizikai lezáróra, ha önálló, egyállványos rendszerként működik.
