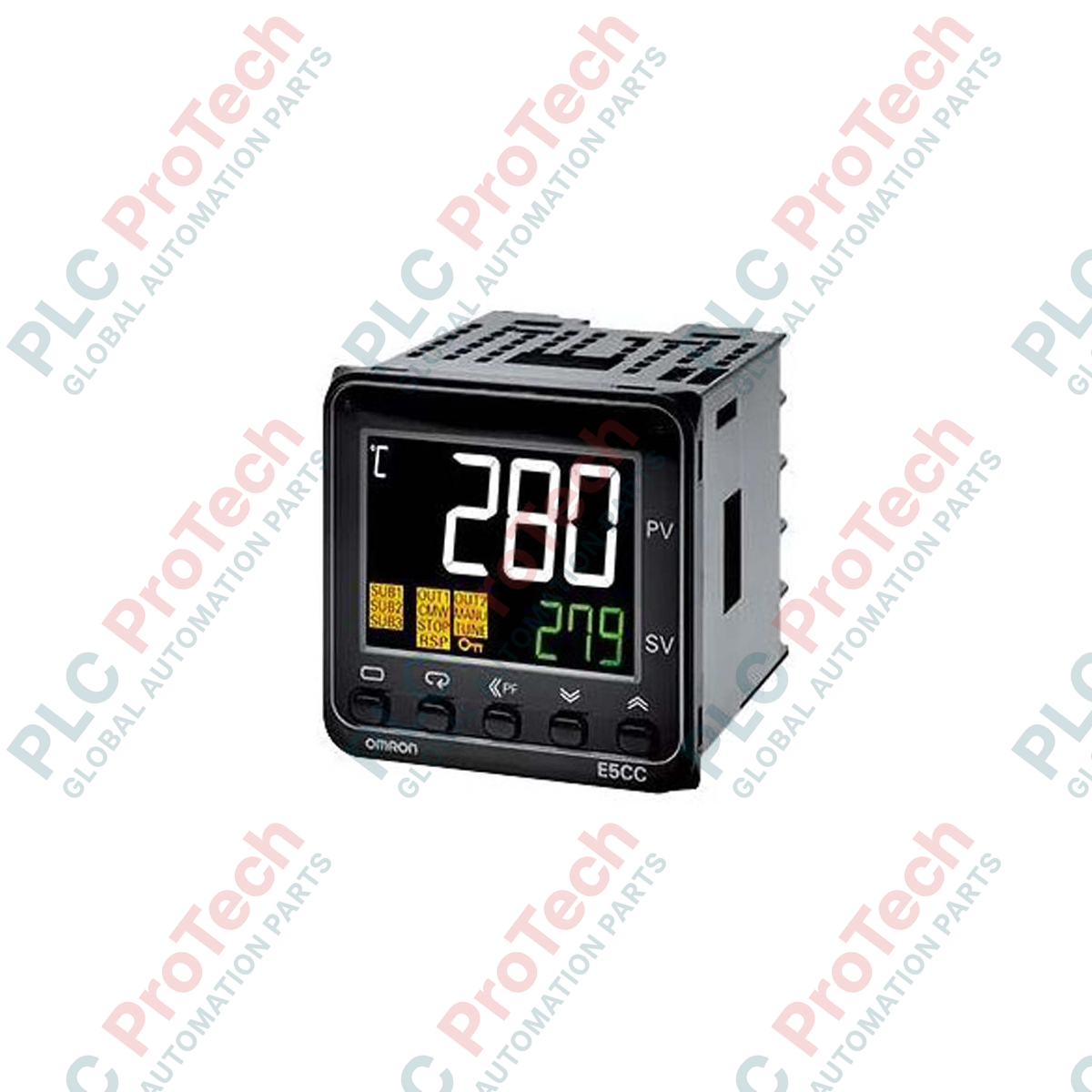

Omron E5CC-RX2ADM-800 E5CC sorozatú digitális hőmérséklet-szabályozó

SKU E5CC-RX2ADM-800

Raktáron

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: E5CC-RX2ADM-800
Country of origin:Japán
Product Type: Digitális hőmérséklet-szabályozók
Payment: T/T, Western Union
Weight: 130g
Dimensions: 110 mm x 65 mm x 65 mm
Shipping port: Xiamen
Warranty: 12 months

Leírás

A nagy pontosságú hőfolyamat-szabályozásra tervezett Omron E5CC-RX2ADM-800 digitális hőmérséklet-szabályozó fejlett PID-szabályozást biztosít kompakt, 48×48 mm-es (1/16 DIN) kivitelben. A készülék nagy kontrasztú, fehér LCD-kijelzővel rendelkezik, amelynek 15,2 mm-es karaktermagassága kiváló olvashatóságot biztosít a nagy sűrűségű vezérlőpanelekben. A 24 VAC/VDC segédtápegységről működő egység automatikus hangolással kombinált 2-PID szabályozási logikát alkalmaz a túllendülés minimalizálására és a hőmérséklet-ingadozások stabilizálására a nagy igénybevételű hőrendszerekben. A relés szabályozási kimenettel és két kiegészítő kimenettel rendelkező készülék ipari gépekbe, csomagolósorokba és környezeti kamrákba való közvetlen integrációra készült.

Jellemzők

Univerzális érzékelőbemenet: Több tartományú hőelemek, platinás ellenállás-hőmérők (RTD-k), valamint analóg áram- és feszültségbemenetek közvetlen támogatása.
Kettős kiegészítő relé: Két független kiegészítő relékimenet riasztásokhoz, határérték-szabályozáshoz vagy rendszerreteszelésekhez.
Fejlett szabályozási algoritmusok: Az 50 ms-os nagysebességű mintavételi hurok 2-PID szabályozással és automatikus hangolási (AT) képességekkel párosul.
Fokozott láthatóság: A nagy, könnyen olvasható, fehér PV-kijelzőszegmens sötét háttéren jelenik meg.
Kompakt mélység: A panel mögötti mindössze 60 mm-es mélység csökkenti a szekrény helyigényét és maximalizálja a huzalozási teret.

Alkalmazások

Műanyag-extrúzió és -fröccsöntés: A hengerzónák pontos fűtésszabályozása és a szerszámhőmérséklet stabilizálása.
Csomagológépek: A hegesztőpofák hőmérsékletének pontos szabályozása az állandó csomagolási épség biztosításához.
Ipari kemencék és hőkezelő berendezések: Nagy megbízhatóságú hőprofil-készítés és többlépcsős fűtési görbe szabályozása.
Élelmiszer- és italipari feldolgozás: A higiéniai előírásoknak megfelelő hőmérséklet-felügyelet és pasztőrözési körszabályozás.

Műszaki specifikációk táblázata

Paraméter	Specifikációs érték
Gyártó	Omron
Modellkód	E5CC-RX2ADM-800
Tápfeszültség	24 VAC (50/60 Hz) / 24 VDC
Üzemi feszültségtartomány	A névleges tápfeszültség 85–110%-a
Teljesítményfelvétel	Max. 4,1 VA (24 VAC) / max. 2,3 W (24 VDC)
1. szabályozási kimenet	Relékimenet (SPST-NO, 250 VAC, 3 A ohmos terhelés)
Kiegészítő kimenetek	2 relékimenet (SPST-NO, 250 VAC, 3 A ohmos terhelés)
Szabályozási módszer	BE/KI szabályozás vagy 2-PID szabályozás (automatikus hangolással)
Mintavételi időszak	50 ms
Csatlakozótípus	Csavaros sorkapocs (M3)
Előlap méretei	48 x 48 mm
Üzemi környezeti hőmérséklet	-10–55 °C (kondenzáció és jegesedés nélkül)
Számított szállítási tömeg	0,35 kg
A csomag méretei (számított)	110 mm x 65 mm x 65 mm

Gyakorlati mérnöki tapasztalatok

Alternatív modellek és kompatibilitás

Az E5CC-RX2ADM-800 közvetlen funkcionális helyettesítője az olyan korábbi modelleknek, mint az E5CN-R2MD-500 sorozat. Az E5CC platformra való átálláskor azonban ellenőrizze a bekötési csatlakozásokat: az E5CC fizikai tűkiosztása eltér a korábbi generációkétól. Ha az alkalmazás szilárdtestrelékhez (SSR-ekhez) feszültségimpulzus-kimenetre támaszkodik, ne az RX modellt használja; a nagyfrekvenciás kapcsolás által a relémechanizmusban okozott károsodás megelőzése érdekében válassza inkább az E5CC-QX2ADM-800 modellt.

Alkalmazási buktatók és mérnöki megjegyzések

Mivel ez a modell 24 VAC/VDC tápellátásra van méretezve, különösen érzékeny a vezérlőszekrények hosszú egyenáramú elosztóvezetékein fellépő feszültségesésekre. Ügyeljen arra, hogy a tápegység a műszer közelében legyen elhelyezve, és el legyen szigetelve a nagy teljesítményű induktív kapcsolóberendezésektől. Ha a segédkimeneteket 3 A-es határértékük közelében nagy áramú AC-terhelésekkel, RC-csillapítók nélkül működteti, a belső kimeneti relék érintkezőív-képződés miatti elektromos élettartama jelentősen lerövidül.

Üzembe helyezési és kábelezési tippek

A paraméterek szekrény bekapcsolása előtti beállításához használja az Omron CX-Thermo szoftvert az előlapi beállítóport-interfésszel párosítva. Ez a megoldás lehetővé teszi a paraméterek konfigurálását USB-busz tápellátásán keresztül, így a mérnöki fázisban teljesen szükségtelenné válik a 24 V-os terepi tápellátás csatlakoztatása. Ügyeljen arra, hogy az érzékelő analóg árnyékolóvezetékét a panel belépési pontjához közel földelje, és ne nagyfeszültségű AC-kábelek mellett vezesse.

Telepítési irányelvek

KRITIKUS FIGYELMEZTETÉS: Fizikai telepítés, rögzítés vagy kapocskábelezés megkezdése előtt győződjön meg arról, hogy a vezérlőszekrény elsődleges elektromos tápforrása teljesen feszültségmentesítve van. Kalibrált digitális multiméterrel ellenőrizze, hogy nincs-e jelen maradék AC/DC-feszültség. A tápellátás leválasztásának elmulasztása áramütést, fizikai veszélyt vagy a belső logikai áramkörök maradandó meghibásodását okozhatja.

1

Helyezze be a vezérlő házát elölről az előkészített 45x45 mm-es panelkivágásba, ügyelve arra, hogy a védő gumitömítés megfelelően illeszkedjen az IP66 vízálló tömítés fenntartása érdekében.

2

Csúsztassa a műanyag rögzítőadaptert a panel hátuljától a vezérlő háza mentén addig, amíg az adapter határozottan a panel hátlapjához nem kattan. A rögzítőcsavarokat egyenletesen húzza meg a keret deformálódásának elkerülése érdekében.

3

A univerzális bemeneti vezetékeket (hőelem vagy RTD) jó minőségű, szigetelt krimpelhető kábelsarukkal kösse le a jelzaj elkerülése érdekében. A táp- és vezérlőkimeneti vezetékeket külön, alacsony feszültségű kábelcsatornákban vezesse, a motorhajtások vezetékeitől elkülönítve.

FAQ

Az E5CC-RX2ADM-800 modell közvetlenül szabványos 120 VAC vagy 240 VAC hálózati feszültségről üzemeltethető?

Nem. Az RX2ADM utótag azt jelzi, hogy az egységet kizárólag 24 VAC vagy 24 VDC segédtápellátásra tervezték. A hálózati feszültség (100-240 VAC) közvetlen csatlakoztatása a tápfeszültség-kapcsokra véglegesen tönkreteszi a belső elektronikus alkatrészeket.

Támogat ez a hőmérséklet-szabályozó Pt100 RTD-érzékelőbemeneteket, vagy kizárólag hőelemes?

Ez a szabályozó univerzális bemenettel rendelkezik. A bemenettípus-paraméter beállításával többféle hőelemhez (K, J, T, E stb.), platina-ellenálláshőmérőhöz (Pt100, JPt100), valamint analóg áram- vagy feszültségjelekhez konfigurálható.

Mekkora a primer vezérlőrelé érintkezőterhelhetősége az E5CC-RX2ADM-800 modellen?

Az elsődleges vezérlőkimenet (1. kimenet) egypólusú, egynyitó (SPST-NO) relé, amely tisztán ohmos terhelés esetén 250 VAC feszültségen 3 A névleges értékre van méretezve.
