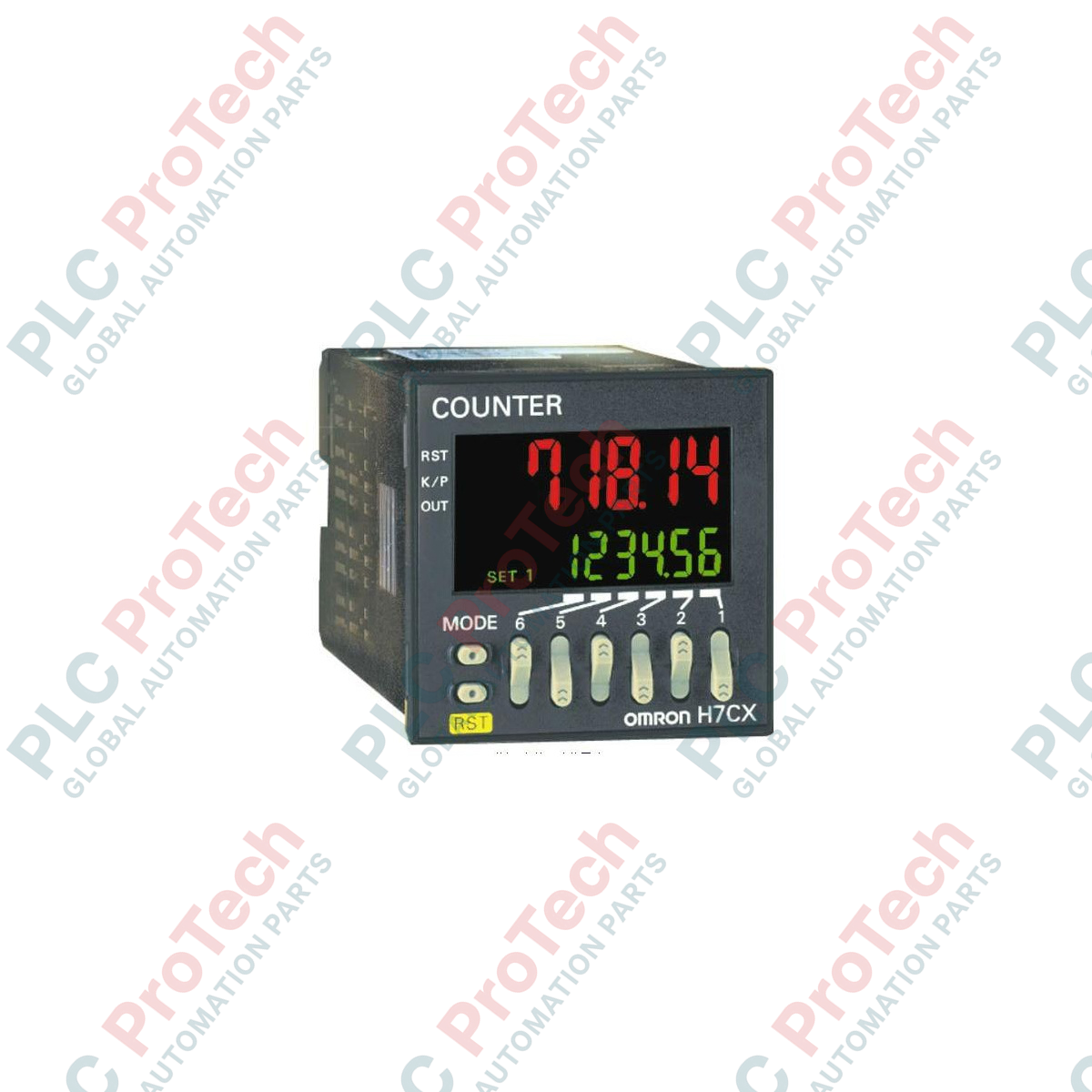

A modern feldolgozósorokba zökkenőmentesen integrálható Omron H7CX-A11D1-N nagy pontosságú, 1/16 DIN méretű digitális számláló és fordulatszámmérő, amelyet gyors impulzusfelügyeletre és a kimenetek összehangolására terveztek. Élénk, kétszínű PV-karakterkijelzőjével ez a több üzemmódú vezérlő lehetővé teszi a kezelőszemélyzet számára, hogy egyetlen kompakt panelen kövesse a darabszámokat, az adagokat és a sebességértékeket. A készülék többfeszültségű vezérlőbuszt támogat, valamint rugalmas érintkezős és szilárdtest-kimeneti áramköröket integrál a másodlagos automatizálási folyamatok biztonságos és megbízható vezérléséhez.
| Specifikációs paraméter | Mérnöki érték |
|---|---|
| Gyártó | Omron |
| Modellhivatkozás | H7CX-A11D1-N |
| Kijelző számjegyei | 6 számjegy (-99999 és 999999 között) |
| Tápfeszültség | 12–24 VDC / 24 VAC, 50/60 Hz-en |
| Külső csatlakozások | 11 érintkezős foglalat csatlakozási kiosztása |
| Bemenetfeldolgozási sebesség | 30 Hz vagy 5 kHz (DIP-kapcsolóval választható) |
| Kimenettípusok | Érintkező (SPDT: 250 VAC, 3 A ohmos terhelés) és tranzisztor (NPN/PNP nyitott kollektoros: 30 VDC, 100 mA) |
| Gombvédelem tartománya | Belső firmware-szintekkel megvalósított fizikai zárolás |
| Üzemi hőmérséklet-tartomány | -10 és 55 °C között (jegesedés és páralecsapódás nélkül) |
| Az előlap védettségi besorolása | IP66 / NEMA 4X (porálló és csepegő víz ellen védett) |
| Szállítási tömeg (számított) | 2,0 kg (a biztonságos védődoboz rétegeivel együtt) |
| Előlap méretei (számított) | 48,0 mm × 48,0 mm (1/16 DIN panelbeépítési kivitel) |
| A készülékház beépítési mélysége | 84,1 mm |
| 11 érintkezős csatlakozó | Funkció-hozzárendelés |
|---|---|
| 1. érintkező | Bemeneti közös pont (GND) |
| 2. érintkező | Tápellátás bemenete (12–24 VDC / 24 VAC) |
| 3. érintkező | 1. számláló bemenete (CP1 jelbemenet) |
| 4. érintkező | 2. számláló bemenete (CP2 jelbemenet) |
| 5. érintkező | Resetbemenet / átjáróparancs-jele |
| 6. érintkező | Tranzisztorkimenet emittere / közös pont |
| 7. érintkező | Tápellátás bemenete (12–24 VDC / 24 VAC) |
| 8. pólus | Tranzisztoros kimenet kollektora (NPN/PNP opció) |
| 9. pólus | Kimeneti relé közös (COM) érintkezője |
| 10. pólus | Kimeneti relé alaphelyzetben zárt (NC) érintkezője |
| 11. pólus | Kimeneti relé alaphelyzetben nyitott (NO) érintkezője |
A -N utótagú változatok közvetlenül helyettesítik a régebbi H7CX 11 pólusú modelleket. Bár a póluskiosztások szigorúan azonosak maradnak, vegye figyelembe, hogy az alapértelmezett belső programparaméterek eltérhetnek a szabványos és az újabb változatok között. Ellenőrizze az oldalsó készülékházon található DIP-kapcsoló konfigurációját, hogy a belső osztási arányok, számlálási módok és válaszprofilok megfeleljenek a korábbi telepítés konfigurációjának.
Az 5 kHz-es maximális számlálási sebesség beállításakor ügyeljen arra, hogy a bemeneti jelek félvezetős, érintkezésmentes közelítésérzékelőktől vagy forgójeladóktól származzanak. A mechanikus érintkezős bemenetek érintkezőpergéstől szenvednek, ami szabálytalan, tévesen magas számlálási értékeket eredményez. Ha mechanikus kapcsolóinterfészt kell használni, a fizikai DIP-kapcsolókkal csökkentse a maximális bemeneti számlálási sebességet 30 Hz-re a belső aluláteresztő zajszűrő aktiválásához.
Gondoskodjon arról, hogy minden nagyfeszültségű kábel — különösen a nagy induktív terheléseket kapcsoló kimeneti érintkezők vezetékei — fizikailag elkülönítve legyen az érzékelőbemenetek útvonalaitól. A CP1, CP2 és Reset bemenetekhez sodrott érpárú, árnyékolt kábelt használjon, és az árnyékolást kizárólag a panel sorkapcsánál földelje, hogy csökkentse a környező aktív hajtások és kapcsolóberendezések által okozott elektromágnesesen indukált jelzajt.
Készítsen a szabványos DIN-specifikációknak megfelelő, 45,0 mm x 45,0 mm méretű panelkivágást.
Rögzítse a vízálló tömítést az elülső készülékház vállrésze körül a NEMA 4X / IP66 előlapi védelem eléréséhez.
Csúsztassa a modult elölről a panelkivágásba, majd hátulról csúsztassa a rögzítőadapter-konzolt a készülékházra, és húzza meg kézzel a panel csavarjait.
Állítsa be a hát- vagy oldallapon található fizikai DIP-kapcsolóblokkot a kívánt funkciónak, a bemeneti logikának (NPN vagy PNP) és az érzékelő sebességkövetelményeinek megfelelően.
Ellenőrizze a csatlakozási hurkokat a 11 pólusú aljzat érintkezőkonfigurációs térképe alapján, rögzítse az aljzatot az egységen, majd csatlakoztassa a tápvezetékeket az üzembe helyezés megkezdéséhez.
