Omron K3HB-HTA 100-240VAC K3HB-H sorozatú hőmérséklet-kijelző alapegység

SKU K3HB-HTA 100-240VAC

Raktáron

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: K3HB-HTA 100-240VAC
Country of origin:Japán
Product Type: Hőmérséklet-kijelzők
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

Leírás

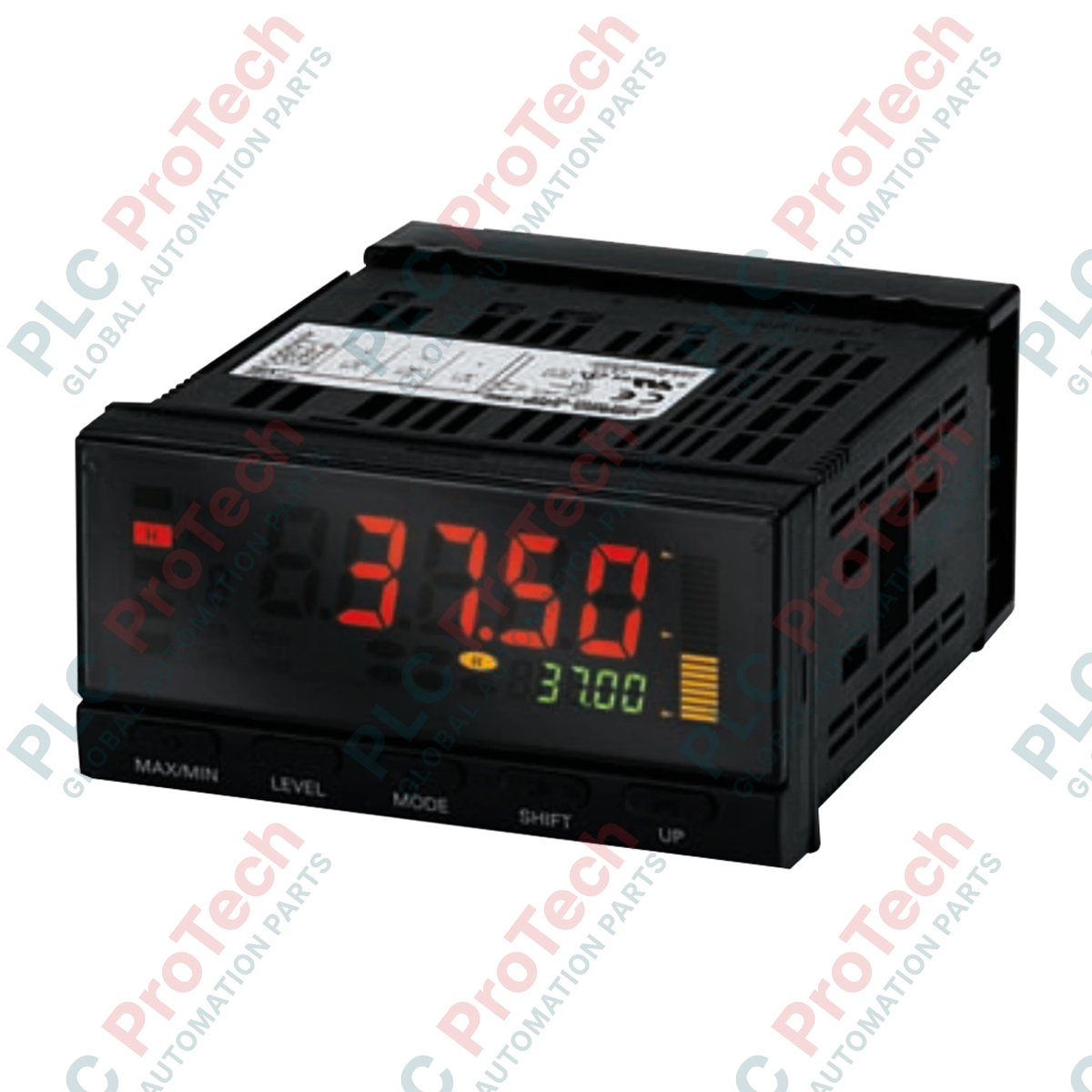

Az automatizálási hálózatokban zajló hőfolyamatok felügyeletét az Omron K3HB-HTA 100-240VAC optimalizálja. Ez a nagy láthatóságú hőmérséklet-kijelző alapegység kiterjedt ipari integrációra készült. Nagy pontosságú műszeres központként működik: hőelemek és platina-ellenállásos hőmérők jeleit egyaránt feldolgozza, a kritikus hőmérsékleti adatokat azonnal látható értékekké és további vezérlési jelekké alakítva. Robusztus, moduláris háza kiegészítő kimeneti és kommunikációs kártyák behelyezését teszi lehetővé, így zökkenőmentesen illeszthető központi vezérlési architektúrákhoz vagy önálló felügyeleti panelekhez.

Főbb jellemzők

Univerzális hőmérséklet-bemenet (TA-kód): Közvetlenül kompatibilis a platina-ellenállásos hőmérőkkel (Pt100) és a hőelemek széles választékával (K, J, T, E, L, U, N, R, S, B, W).
Nagy kontrasztú kettős kijelző: Kétszínű, negatív LCD-kijelzőt kínál 14,2 mm-es, konfigurálható zöld/piros PV-kijelzővel és 4,9 mm-es zöld SV-kijelzővel.
Rugalmas moduláris felépítés: Opcionális DeviceNet-, RS-485-, RS-232C-, lineárisáram-kimeneti vagy relékimeneti kártyákat fogad az egyedi rendszerkövetelményekhez igazodva.
Széles tápfeszültség-tartomány: Bármely szabványos, 100–240 VAC közötti ipari hálózati feszültségen működik.

Ipari alkalmazások

Műanyag-extrudálás és fröccsöntés: A henger- és szerszámzónák folyamatos felügyelete a polimer lebomlásának megelőzése érdekében.
Hőkezelő kemencék: A hőkezelési ciklusok és a túlmelegedés elleni biztonsági határértékek pontos nyomon követése.
Klímakamrák: A belső légköri vizsgálati feltételek stabil kijelzése.
Csomagolási feldolgozás: A hőhegesztő rudak hőmérsékletének felügyelete az egyenletes csomagolási integritás érdekében.

Műszaki specifikációk

Paraméter	Specifikáció
Gyártó	Omron
Modell-/cikkszám	K3HB-HTA 100–240VAC
Sorozat	K3HB-H sorozat
Bemeneti érzékelőkód	TA (hőelem és platina-ellenállásos hőmérő)
Támogatott hőelemek	K, J, T, E, L, U, N, R, S, B, W
Támogatott ellenállás-hőmérők	Pt100
Tápfeszültség	100–240 VAC (50/60 Hz)
Kijelzési mód	Negatív LCD (LED-háttérvilágítással), 7 szegmenses digitális kijelző
Karaktermagasságok	PV: 14,2 mm (zöld/piros váltás); SV: 4,9 mm (zöld)
Környezeti üzemi hőmérséklet	-10–55 °C (jegesedés és páralecsapódás nélkül)
Környezeti üzemi páratartalom	25–85% relatív páratartalom
Tárolási hőmérséklet	-25–65 °C (jegesedés és páralecsapódás nélkül)
Alapegység tömege	0,3 kg
Szállítási tömeg (számított)	1,5 kg

Gyakorlati mérnöki tapasztalatok

Alternatív modellek és kompatibilitás

A K3HB-HTA a K3HB termékcsalád hőmérséklet-kijelzésének elsődleges alapegysége. Fontos megjegyezni, hogy az opcionális kimeneti kártyák, például a relékimeneteket, tranzisztorkimeneteket vagy lineáris áram-/feszültségkimeneteket biztosító kártyák, külön vásárolhatók meg. Győződjön meg arról, hogy a hátsó foglalatokba behelyezett bővítőkártya megfelel a rendszertervben meghatározott fizikai foglalatjelölésnek (A, B, C, D vagy E foglalat). Régi K3HN sorozatú panelek utólagos átalakításakor ellenőrizze a teljes mélységi követelményeket, mivel a K3HB sorozat a használt kapocsfedelektől függően eltérő szabad helyet igényel a panel hátoldalán.

Alkalmazási buktatók és mérnöki megjegyzések

Több egység egymás mellé, sorban történő telepítésekor a zárt vezérlőszekrényben felhalmozódó hő befolyásolhatja a mérés stabilitását. Ha több egységet hézag nélkül, vízszintesen egymás mellé szerelnek, az 55 degC-os maximális környezeti üzemi határértéket csökkenteni kell. Biztosítson megfelelő, akadálytalan szellőzési légáramlást a műszerház tetején és alján, hogy megelőzze a belső referenciacsatlakozási pont kompenzációjának eltolódását.

Üzembe helyezési és huzalozási tippek

A hőelembemenetek TA sorkapocsra történő bekötésekor soha ne használjon réz hosszabbító vezetékeket; mindig a hőelem típusának megfelelő kompenzációs kábelt használjon. Az elektromágneses zaj és a mérési ingadozások csökkentése érdekében az érzékelővezetékeket fizikailag különítse el a nagy teljesítményű elosztóvezetékektől, a változtatható frekvenciájú hajtások kimeneti kábeleitől és az induktív kapcsolóvezetékektől. A földhurokáramok megelőzése érdekében az érzékelőkábel árnyékolását egyetlen ponton földelje.

Telepítési útmutató

KRITIKUS FIGYELMEZTETÉS

A telepítés, eltávolítás vagy kapocshuzalozás megkezdése előtt győződjön meg arról, hogy a panel összes fő tápforrása teljesen feszültségmentesítve és kizárva van. A 100–240 VAC tápvezetékek megérintése súlyos áramütést, a berendezés károsodását vagy személyi sérülést okozhat.

1

Készítsen szabványos 1/8 DIN méretű kivágást (92 mm x 45 mm) a panel előlapján. Ügyeljen arra, hogy a panel vastagsága 1–5 mm között legyen.

2

Mielőtt a K3HB-HTA egységet a panel kivágásába csúsztatja, ellenőrizze, hogy a vízzáró tömítés megfelelően illeszkedik-e az előlapkeret körül.

3

Csúsztassa a rögzítőkeret-adaptert hátulról az egység burkolatára, majd egyenletesen húzza meg a rögzítőcsavarokat a megbízható NEMA 4X / IP66 előlap-tömítés biztosításához. Ne húzza túl a csavarokat.

4

A vezetékeket a hátoldalon található csavaros sorkapcsokra kell csatlakoztatni a TA-érzékelő konfigurációjához tartozó kapcsolási rajz szerint. Ügyeljen arra, hogy a kapocscsavarok meghúzási nyomatéka 0,43–0,58 Nm között maradjon.

FAQ

Használható az Omron K3HB-HTA közvetlenül hőmérséklet-szabályozóként?

A K3HB-HTA alap kijelzőegység. Bár megjeleníti a hőmérsékletet, és opcionális bővítőkártyákon keresztül relé- vagy tranzisztorkimeneteket vezérelhet, nem rendelkezik beépített PID-szabályozási körrel. Elsősorban jól látható kijelzésre és jelátvitelre tervezték.

Mely hőelem- és RTD-érzékelők kompatibilisek ezzel az egységgel?

Ez a modell TA-bemeneti érzékelőkóddal rendelkezik, így közvetlenül csatlakoztathatók hozzá a platina ellenállás-hőmérők (Pt100), valamint a K, J, T, E, L, U, N, R, S, B és W típusú szabványos hőelemek.

Hogyan működik a kétszínű kijelző riasztások esetén?

A negatív LCD-kijelző PV-kijelzéssel rendelkezik, amely beprogramozható úgy, hogy a küszöbértékek alapján piros és zöld között váltson, így azonnali vizuális figyelmeztetést ad a határértéken kívüli folyamatállapotokra.
