Siemens

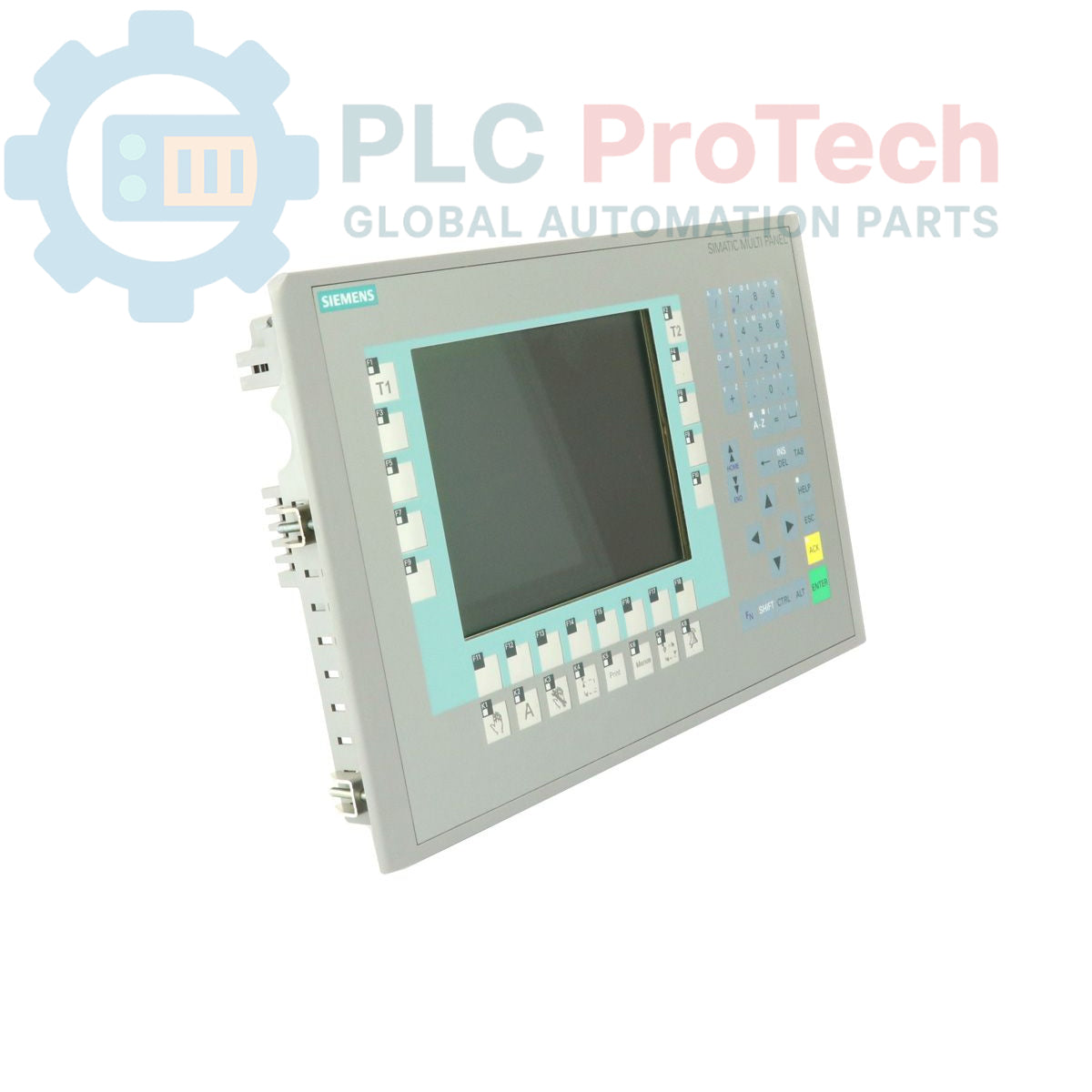

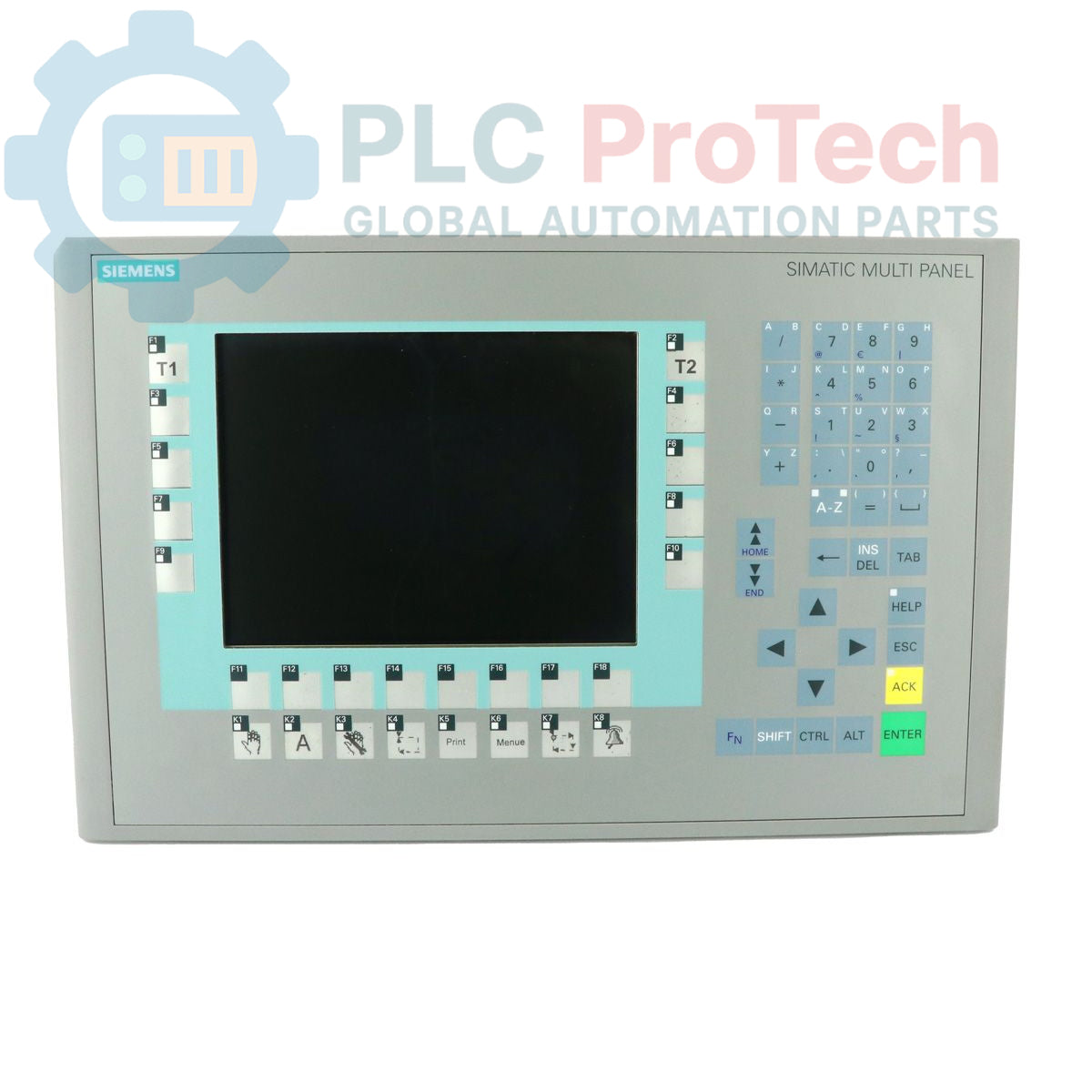

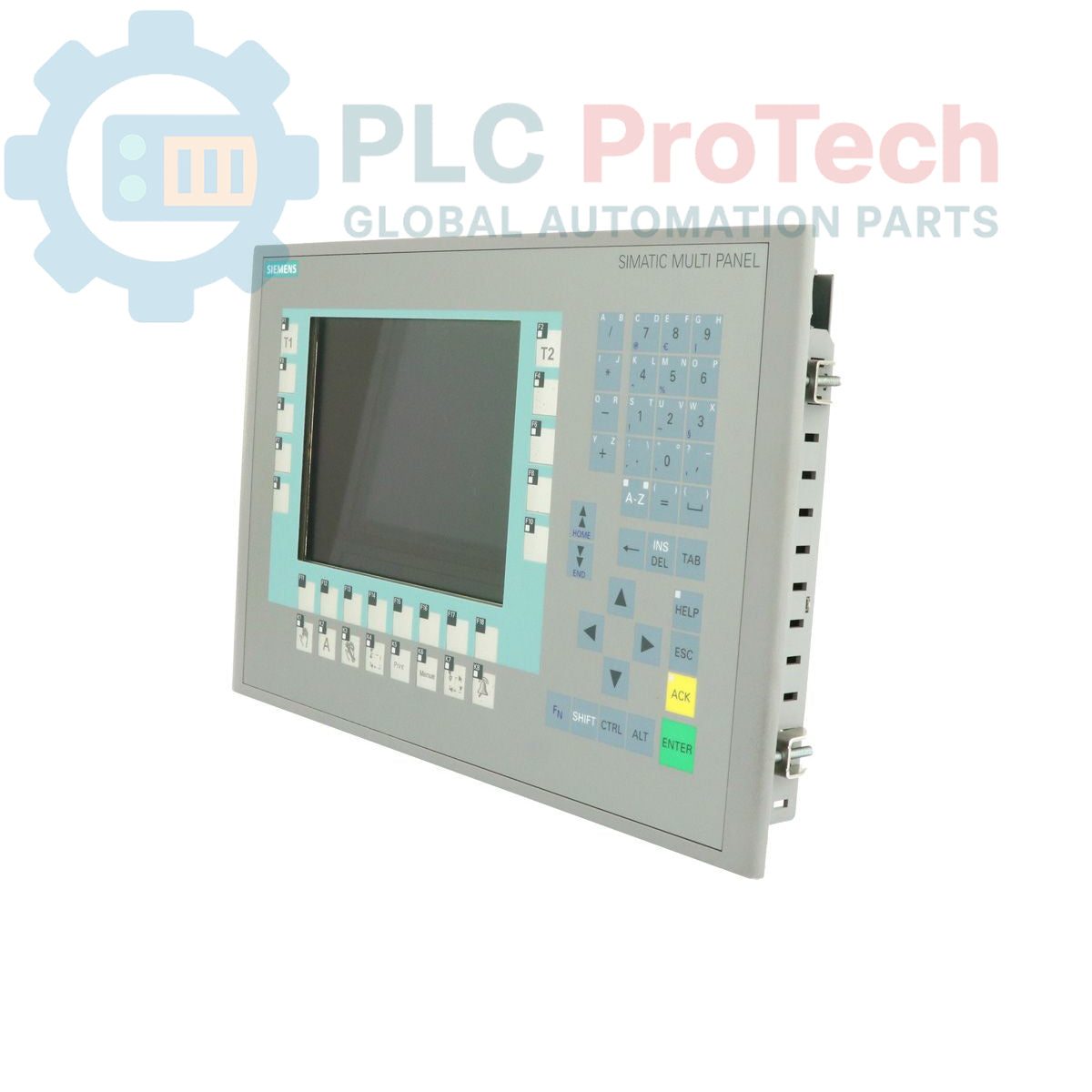

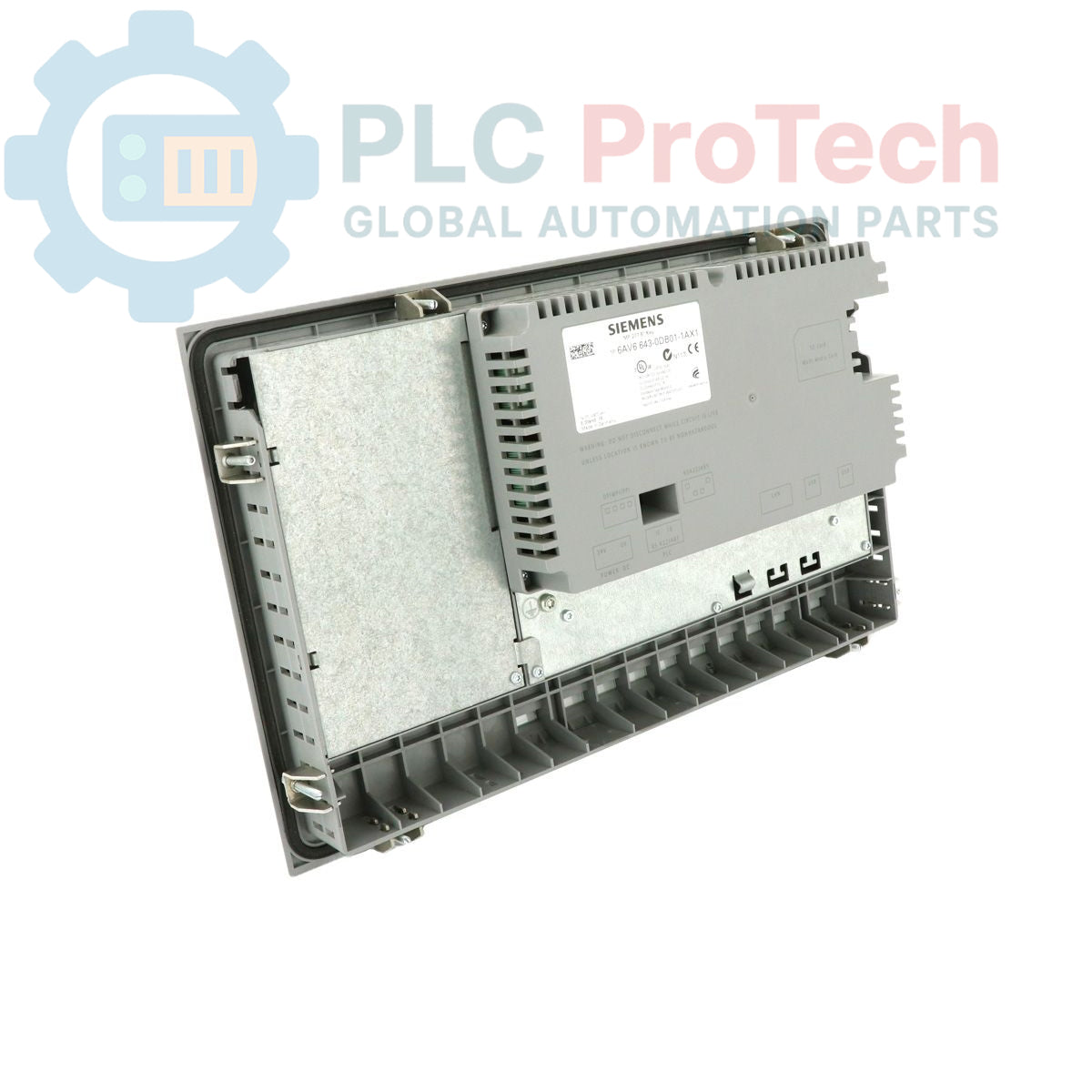

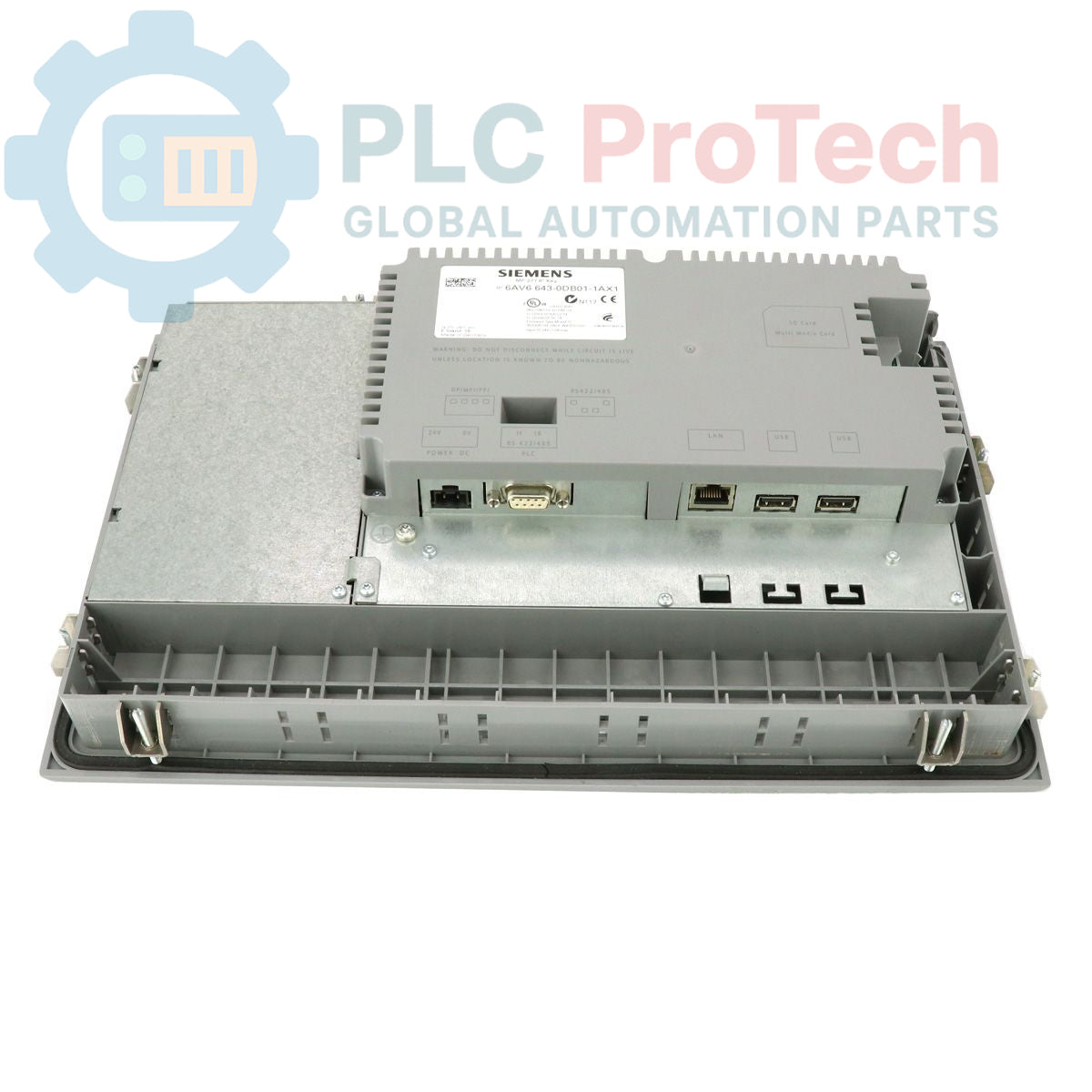

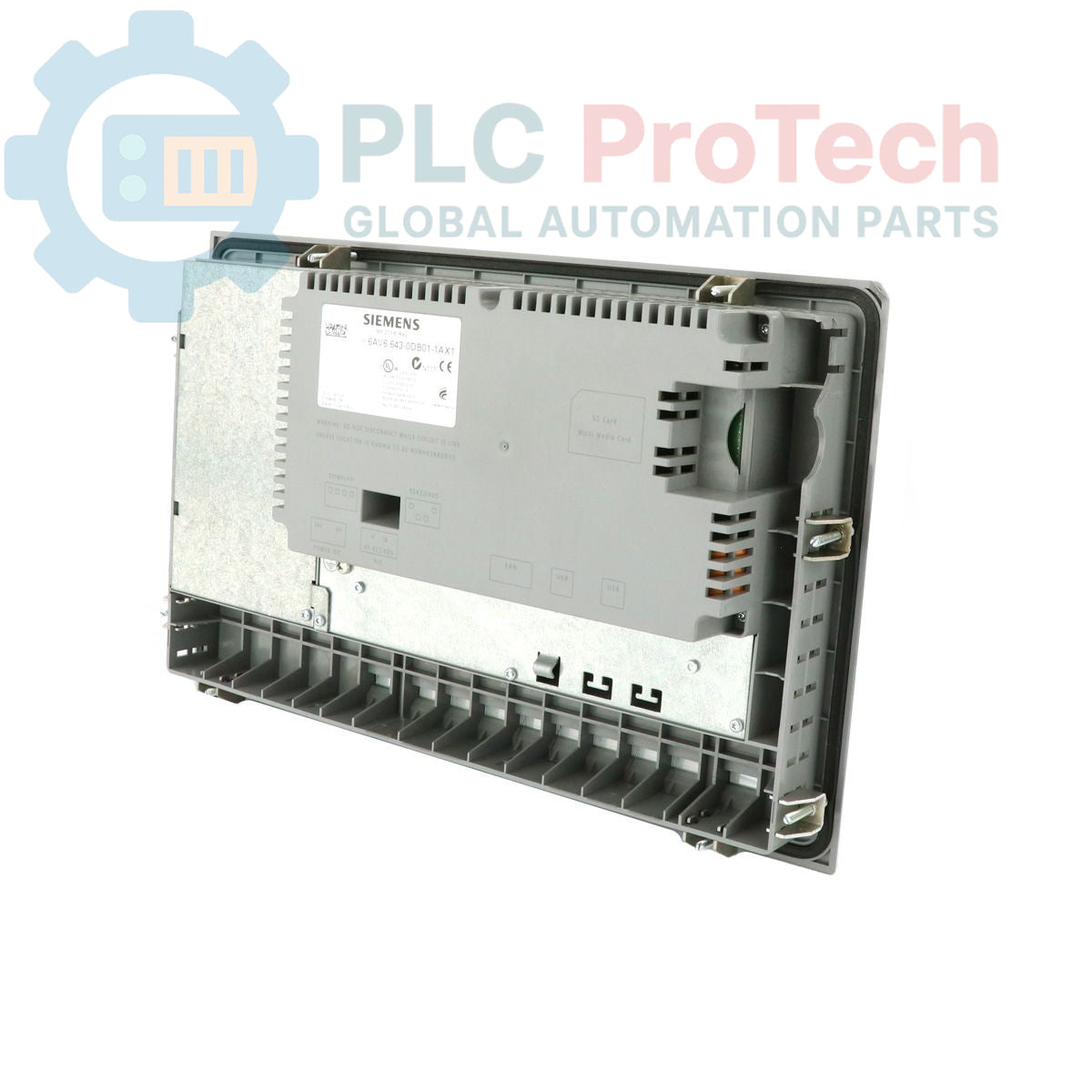

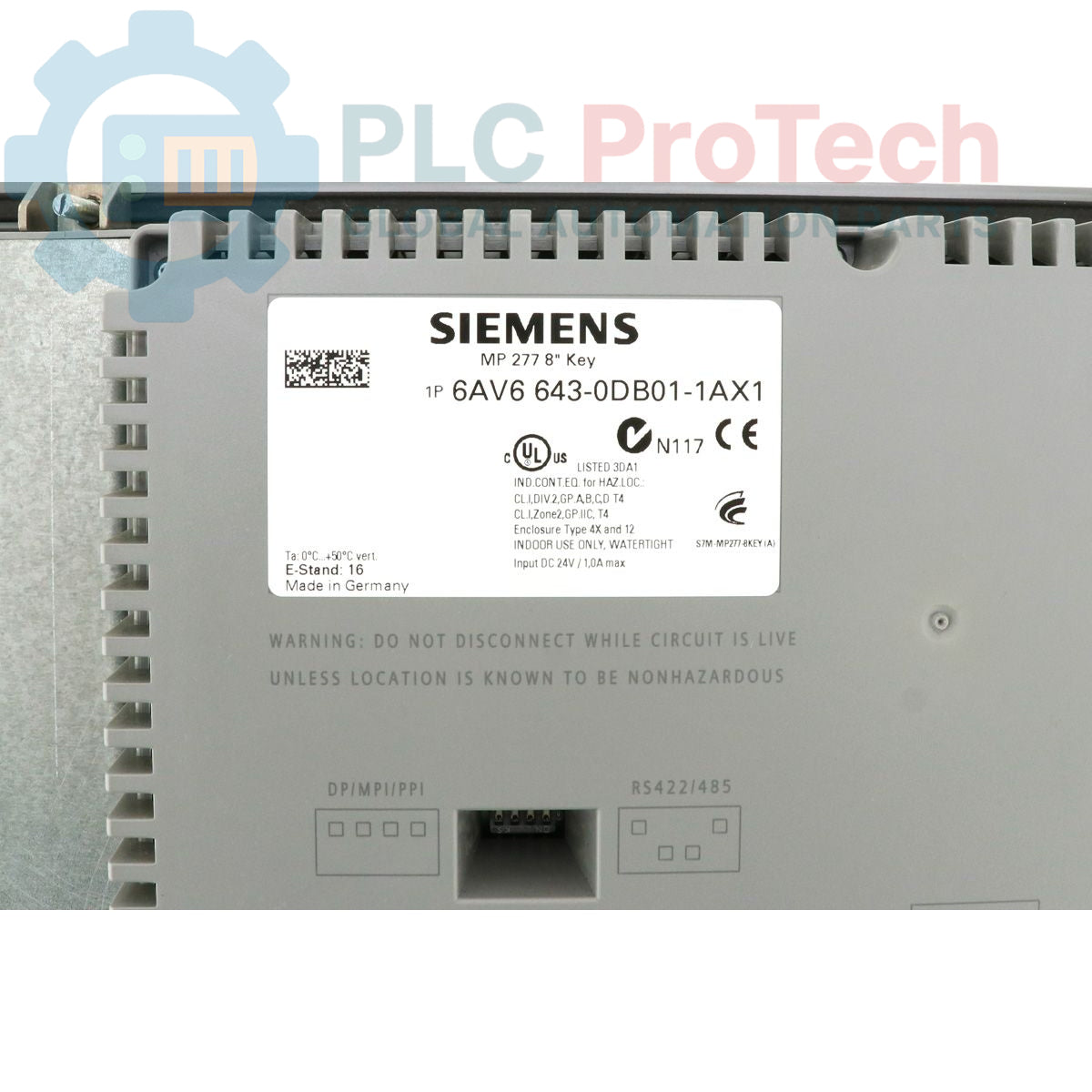

Siemens 6AV6643-0DB01-1AX1 SIMATIC MP 277 8" gombos multi panel

SKU 6AV6643-0DB01-1AX1

Raktáron

12-month warranty
Free returns within 30 days

Manufacturer: Siemens
Product No.: 6AV6643-0DB01-1AX1
Origin Németország
Product Type: HMI-panelek
Barcode: 85371091
Payment: T/T, Western Union
Weight: 3.05 kg
Dimensions: 46,2 × 33,5 × 13,4 cm
Shipping port: Xiamen
Warranty: 12 months

Product Description

Leírás

A Siemens 6AV6643-0DB01-1AX1 egy SIMATIC MP 277 8" Key Multi Panel, amelyet gépszintű kezelői vezérlési és felügyeleti alkalmazásokhoz terveztek. Ez a kezelői terminál (HMI) egy 7,5 hüvelykes TFT színes kijelzővel rendelkezik, és megbízható, tapintható bevitel érdekében masszív fizikai billentyűzeten keresztül kezelhető. 6 MB retenciós konfigurációs memóriával rendelkezik, valamint támogatja a PROFINET- és PROFIBUS-hálózati kommunikációt. A konfigurálás WinCC flexible 2005 Standard SP1 vagy újabb verzióval végezhető el. Felhívjuk figyelmét, hogy ez a modell kifutó termék, amelyet a 6AV6643-0DB01-1AX2 cikkszámú modell váltott fel.

Jellemzők

7,5 hüvelykes, 65 536 szín megjelenítésére képes TFT-kijelző a folyamatok egyértelmű vizualizációjához.
Gombokkal történő kezelés a precíz vezérlés érdekében ipari környezetben.
6 MB (6144 kbyte) beépített felhasználói memória HMI-alkalmazásokhoz.
A két protokoll támogatása rugalmas integrációt tesz lehetővé PROFINET- és PROFIBUS-kapcsolaton keresztül.
Névleges 24 V DC tápellátást igényel.
A retenciós memória biztosítja az adatok megőrzését a tápellátási ciklusok során.

Alkalmazások

Gépszintű kezelői vezérlés és folyamatfelügyelet.
Automatizált berendezések adatbevitele és paramétereinek beállítása.
Riasztáskezelés és a rendszerdiagnosztika megjelenítése.
Integráció gyárautomatizálási és folyamatirányítási hálózatokba.

Műszaki specifikációk

Műszaki adatok	Érték
Általános
Gyártó	Siemens
Terméksorozat	SIMATIC HMI Multi panels 270 sorozat
Modell	MP 277 8" Key
Cikkszám	6AV6643-0DB01-1AX1
Kijelző és kezelői felület
Kijelző típusa	TFT
Képernyőátló	7,5 hüvelyk
Felbontás	640 x 480 képpont
Kijelző színei	65536
Kezelői bevitel	Billentyűzet
Memória és kommunikáció
Konfigurációs memória	6 MB (6144 kbyte)
Támogatott protokollok	PROFINET, PROFIBUS
Elektromos
Tápfeszültség	24 V DC
Termékéletciklus
Termékfázis	Kivezetés alatt
Utódmodell	6AV6643-0DB01-1AX2
Elődmodell	6AV6643-0DB01-1AX0
Logisztika
Származási ország	Németország (becslés)
Csomagolási méretek (számított)	46,2 × 33,5 × 13,4 cm
Szállítási tömeg	3,05 kg
Árucikkkód	85371091
ECCN	5D002

Telepítési útmutató

KRITIKUS FIGYELMEZTETÉS: Elektromos veszély. A telepítés vagy karbantartás előtt válassza le az összes tápforrást, és alkalmazza a Lockout/Tagout (LOTO) eljárásokat. A munkát kizárólag szakképzett személyzet végezheti. A berendezés feszültségmentesítésének elmulasztása súlyos sérülést vagy halált okozhat.

1 Panelkivágás: A vezérlőszekrény paneljének kivágását a gyártó méretrajzai alapján készítse el. A rövidzárlatok megelőzése érdekében távolítson el minden fémforgácsot a szekrény belsejéből.
2 Felszerelés: Helyezze be a HMI-t a panel kivágásába a panel elülső oldaláról. Az összes mellékelt rögzítőkapoccsal egyenletesen rögzítse, és a megfelelő tömítés (IP-védettség) biztosítása érdekében húzza meg őket a megadott nyomatékkal.
3 Földelés: Csatlakoztassa a HMI házán található funkcionális földelés (FE) kapcsot a vezérlőszekrény fő védőföldelési gyűjtősínéhez kis impedanciájú vezetővel. Ez alapvető fontosságú a zavartűrés és a biztonság szempontjából.
4 Tápellátás csatlakoztatása: Csatlakoztassa a 24 V DC tápegységet a kijelölt kapcsokhoz. Ügyeljen a megfelelő polaritásra. Használjon ipari környezethez méretezett, különálló, szabályozott tápegységet (PSU).
5 Hálózati csatlakozás: Csatlakoztassa a PROFINET- vagy PROFIBUS-kábeleket a megfelelő portokhoz. Használjon árnyékolt kábeleket, és az elektromágneses interferencia (EMI) minimalizálása érdekében gondoskodjon az árnyékolás megfelelő, egyik végen történő lezárásáról.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

Milyen szoftver szükséges a 6AV6643-0DB01-1AX1 HMI konfigurálásához?

Ezt a panelt a Siemens WinCC flexible 2005 Standard SP1 vagy a szoftver újabb verziójával konfigurálják.

Milyen kommunikációs protokollokat támogat ez a Multi Panel?

Az eszköz a PROFINET és a PROFIBUS kommunikációs protokollokat egyaránt támogatja, így rugalmasan integrálható különféle ipari hálózatokba.

A 6AV6643-0DB01-1AX1 jelenleg gyártott modell?

Nem, a Siemens ezt a modellt „kivezetés alatt” termékként jelöli. Közvetlen utódja a 6AV6643-0DB01-1AX2 cikkszámú modell.

Melyek ennek a HMI-nek a kijelzőspecifikációi?

7,5 hüvelykes TFT színes kijelzővel rendelkezik, 640 × 480 képpontos felbontással, és akár 65 536 szín megjelenítésére képes.

Milyen tápellátás szükséges ehhez az egységhez?

A HMI névleges 24 V DC tápellátást igényel, ami ipari vezérlőpanelek komponenseinél szabványosnak számít.
