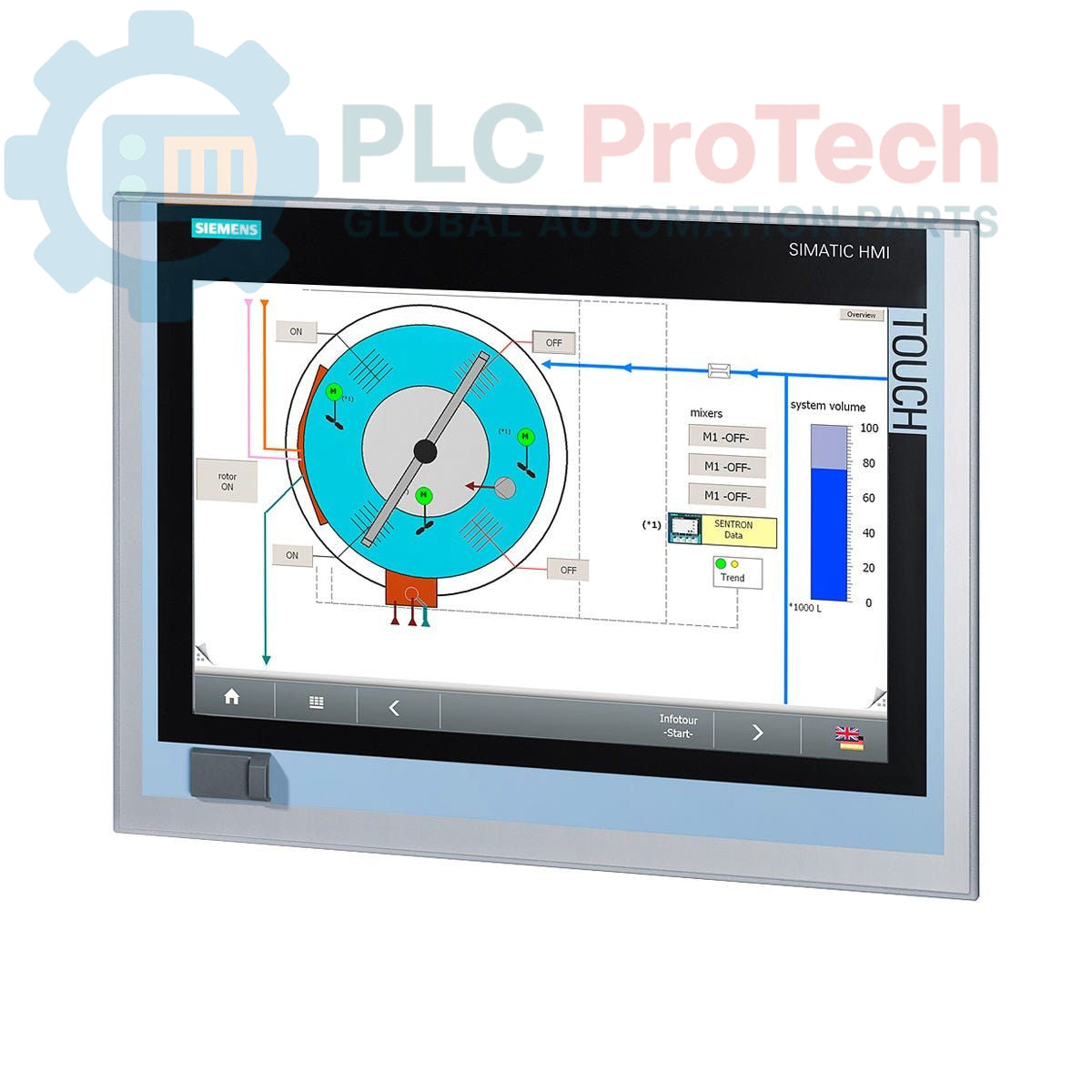

Siemens 6AV7240-3BC14-3AC0 SIMATIC Panel PC

Leírás

A Siemens 6AV7240-3BC14-3AC0 egy 15 hüvelykes érintőkijelzővel rendelkező SIMATIC IPC 477D ipari panel PC. Az egység Intel Core I3-3217UE processzorral, 4 GB RAM-mal és többféle csatlakozási lehetőséggel van felszerelve, többek között 4 hátlapi és 1 előlapi USB-porttal, valamint Ethernet- (10/100/1000) és 2x gigabites Ethernet-porttal (IE/PN). Bővítési lehetőséget is biztosít 1x RS232 soros porttal és 1x PCIE-bővítőhellyel.

A 6AV7240-3BC14-3AC0 előre telepített WIN Embedded Standard 7 (32 bites) rendszerrel érkezik, és CFast 8 GB-os (szoftverrel lehetséges, ha nincs belső háttértár) opciót tartalmaz, bár belső háttértár nélkül van megadva. A készülék alapvető HMI-szoftvert integrál WinCC RT Advanced V13 SP1 128PT rendszerrel (naplózással és receptkezeléssel), valamint egy WinCC RT Advanced V15 licenccsomaggal. A tápellátást 24 V DC ipari tápegység biztosítja, így a készülék robusztus ipari automatizálási környezetekhez is alkalmas.

Jellemzők

• 15 hüvelykes érintőkijelző
• Intel Core I3-3217UE processzor
• 4 GB RAM
• Több USB-port (4 hátul, 1 elöl)
• Két gigabites Ethernet (IE/PN) és szabványos Ethernet (10/100/1000)
• 1x RS232 soros port
• 1x PCIE-bővítőhely
• Előre telepített Windows Embedded Standard 7 (32 bites)
• WinCC RT Advanced V13 SP1 (128PT) és V15 licenccsomag
• 24 V DC ipari tápegység

Alkalmazások

• Ipari ember-gép interfész (HMI) rendszerek
• Folyamatvizualizáció és -vezérlés
• Adatgyűjtés és felügyelet automatizálási rendszerekben
• Robusztus panel PC-t igénylő beágyazott vezérlési alkalmazások
• Gyártás- és szerelősor-vezérlés

Műszaki adatok

Csatlakozások / interfészek

Telepítési útmutató

1. A rendszer feszültségmentesítése: Bármilyen telepítés vagy karbantartás megkezdése előtt győződjön meg arról, hogy a rendszer és a hozzá kapcsolódó berendezések teljesen feszültségmentesek, valamint a biztonsági eljárásoknak megfelelően le vannak kapcsolva és lezárva.
2. Felszerelés: Ez az egység Panel PC-ként használható, vagyis vezérlőszekrénybe vagy konzolba építhető be. Készítse el a megfelelő kivágásokat, és megfelelő szerelvényekkel rögzítse biztonságosan a rezgések megelőzése és a stabilitás biztosítása érdekében.
3. Tápellátás csatlakoztatása: Csatlakoztassa a 24 V DC ipari tápegységet a kijelölt tápbemeneti kapcsokhoz. A károsodás elkerülése érdekében ügyeljen a helyes polaritásra. Győződjön meg arról, hogy a tápellátás stabil és a megadott feszültségtartományon belül van.
4. Földelés: Hozzon létre megbízható védőföldelési (PE) csatlakozást a Panel PC készülékházához. A megfelelő földelés kulcsfontosságú az elektromos biztonság és az elektromágneses interferencia (EMI) minimalizálása szempontjából.
5. Perifériás csatlakozások: Csatlakoztassa az USB-eszközöket, az Ethernet-kábeleket és az RS232-eszközöket a megfelelő portokhoz. Ellenőrizze, hogy minden csatlakozás biztonságos-e, és a kábelek feszültség- vagy interferenciamentesen legyenek elvezetve.
6. Környezeti feltételek: A Panel PC-t olyan környezetben telepítse, amely megfelel a megadott üzemi feltételeknek a hőmérséklet, a páratartalom és a por bejutása tekintetében. A túlmelegedés elkerülése érdekében biztosítson megfelelő szellőzést.
7. Első bekapcsolás: Az összes csatlakozás ellenőrzése után helyezze újra feszültség alá a rendszert. Ellenőrizze a Panel PC megfelelő rendszerindítását és működését.
