Leírás

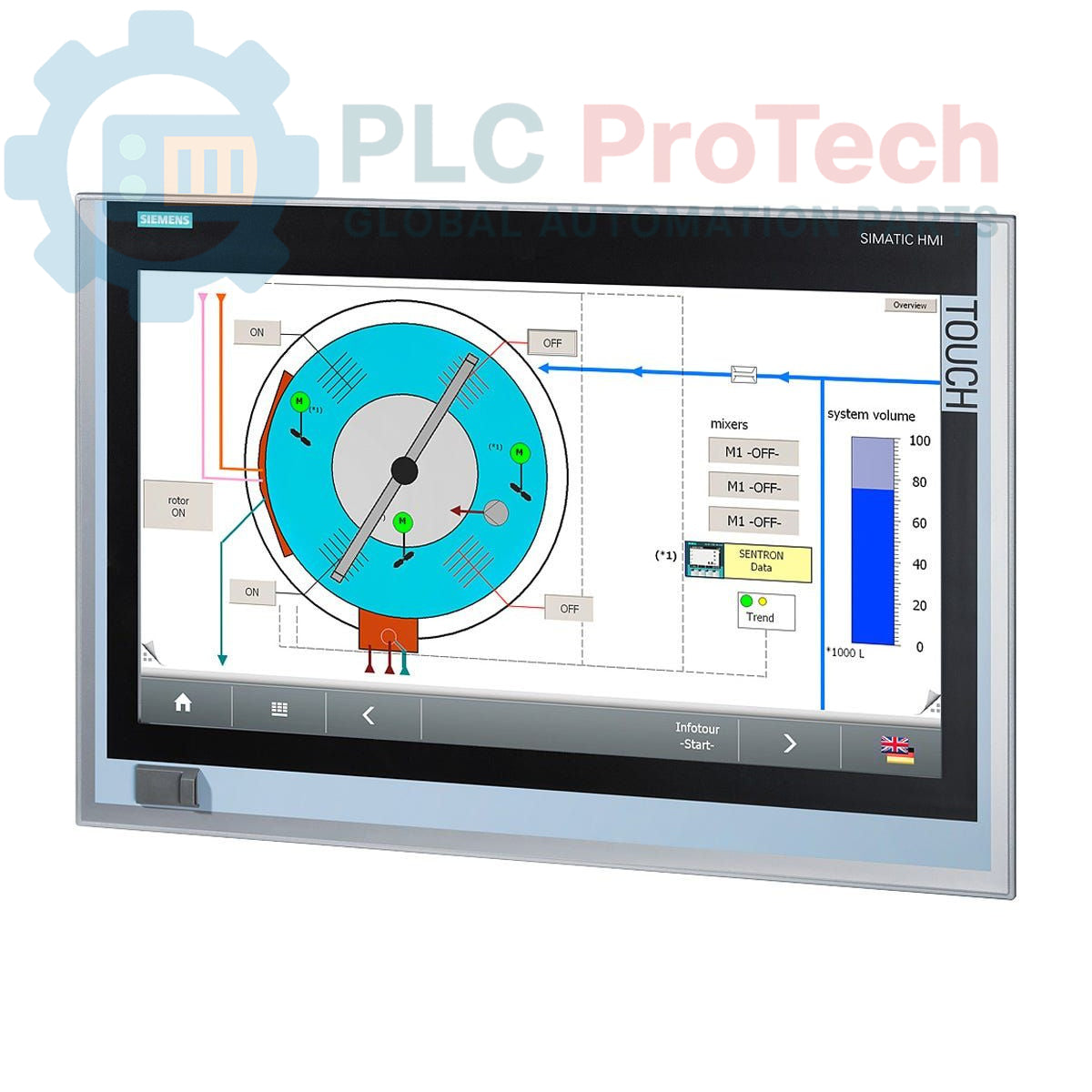

A Siemens 6AV7240-3EC07-0HA0 a SIMATIC IPC 477D sorozat Panel PC-je, amelyet ipari automatizálási és vezérlési alkalmazásokhoz terveztek. Az egység 22 hüvelykes érintőképernyős kijelzővel rendelkezik, amelyet egy Intel Core i3-3217UE processzor hajt meg 4 GB RAM-mal. A készülék 80 GB-os MLC szilárdtest-meghajtóval (SSD) van felszerelve, és előre telepített Windows 7 Ultimate 64 bites operációs rendszerrel érkezik. A csatlakozást két Gigabites Ethernet-port, több USB-interfész és egy RS-232 soros port biztosítja, mindezt egy 24 V DC ipari tápegység működteti.

Jellemzők

• 22 hüvelykes szélesvásznú érintőképernyő a kezelői interakcióhoz
• Intel Core i3-3217UE processzor a megbízható teljesítményért
• 4 GB rendszermemória
• 80 GB-os standard MLC szilárdtest-meghajtó a gyors indításhoz és adateléréshez
• Integrált DVD-meghajtó
• Kettős Gigabites Ethernet-port IE/PN-protokollok támogatásával
• Több USB-port az elülső és hátsó paneleken a perifériák csatlakoztatásához
• 24 V DC ipari tápegységről üzemeltethető

Alkalmazások

• Ember-gép interfész (HMI) folyamatvezérléshez
• Adatgyűjtés és naplózás gyártási környezetben
• Felügyeleti vezérlő- és adatgyűjtő (SCADA) csomópontok
• Gépi látás és minőség-ellenőrző állomások
• Üzemcsarnoki vezérlés és gyártásfelügyelet

Műszaki specifikációk

Telepítési útmutató

1. 1 Panelre szerelés: Gondoskodjon arról, hogy a vezérlőszekrény vagy a panel kivágása megfeleljen a 22 hüvelykes kijelzőhöz megadott méreteknek. Rögzítse a Panel PC-t az összes mellékelt rögzítőbilinccsel, és egyenletesen húzza meg őket a gyártó által ajánlott nyomatékkal a megfelelő tömítés biztosítása és a készülékház deformálódásának elkerülése érdekében.
2. 2 Tápellátás csatlakoztatása: Csatlakoztasson stabil, szűrt, 24 V DC tápforrást a kijelölt tápbemeneti kapcsokhoz. A várható áramfelvételnek megfelelő keresztmetszetű vezetéket használjon. A tápellátás bekapcsolása előtt ellenőrizze a helyes polaritást (+/-).
3. 3 Földelés: Csatlakoztassa a készülékház földelőkapcsát a fő vezérlőszekrény védőföldelési (PE) sínjéhez kis impedanciájú vezetővel. A megfelelő földelés elengedhetetlen a kezelő biztonsága és a zavartűrés szempontjából.
4. 4 Interfészcsatlakozások: Csatlakoztassa szükség szerint az Ethernet-, USB- és RS-232-kábeleket. Minden adatkommunikációs vezetékhez árnyékolt kábelt használjon, és az elektromágneses interferencia (EMI) minimalizálása érdekében gondoskodjon az árnyékolások megfelelő lezárásáról. Tartson megfelelő távolságot a táp- és jelvezetékek között.
5. 5 Rendszerindítás: Miután minden csatlakozás biztonságos, kapcsolja vissza a tápellátást a rendszerre. A Panel PC az előre telepített Windows 7 operációs rendszerrel indul. Folytassa az alkalmazásszoftver telepítésével és a hálózat konfigurálásával.
