Leírás

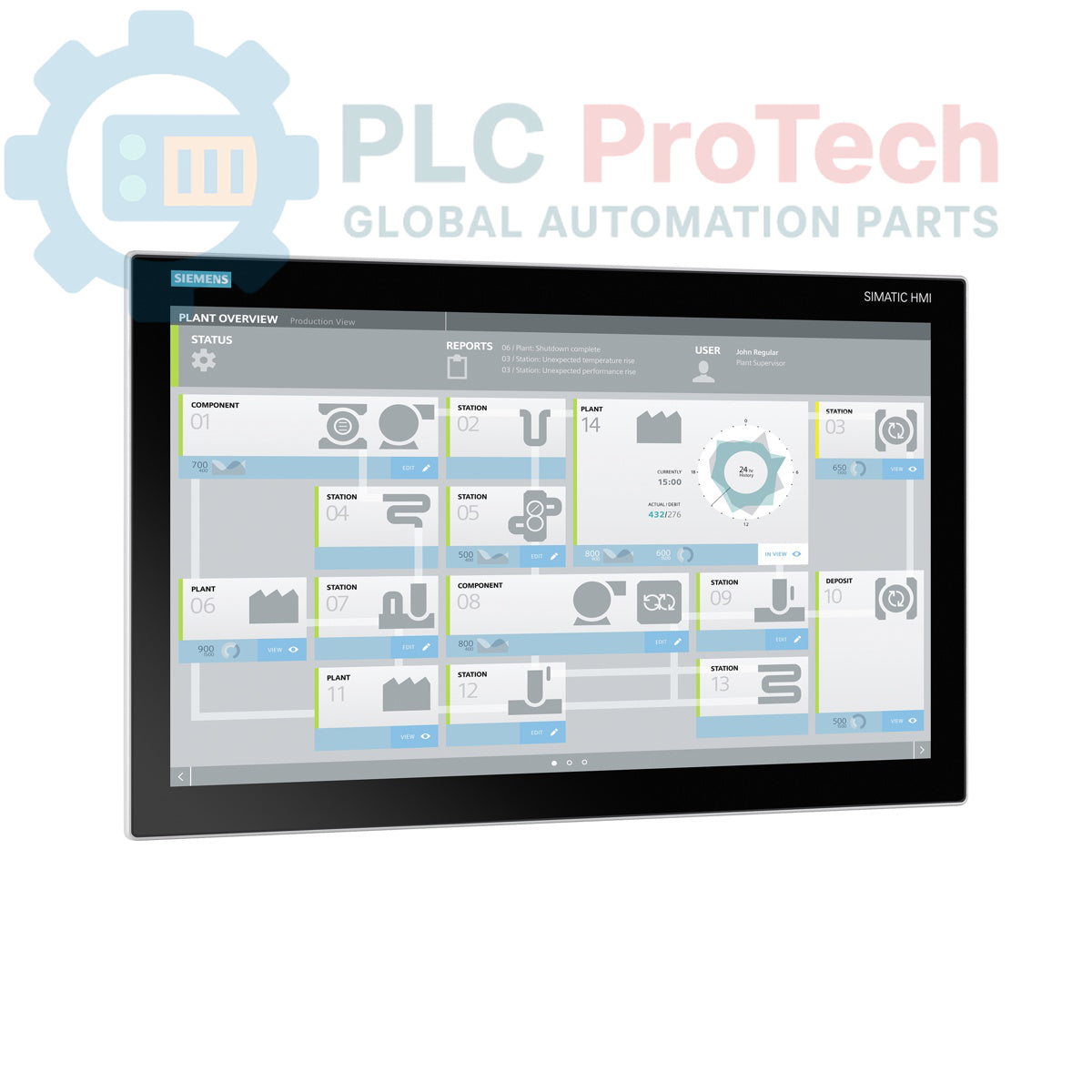

Ez egy Siemens 6AV7241-5BB17-0FA0, a SIMATIC IPC 477E sorozat igényes HMI- és vezérlési alkalmazásokhoz tervezett ipari panel PC-je. A készülék 15 hüvelykes szélesvásznú érintőkijelzővel rendelkezik, amelynek natív felbontása 1280 x 800 képpont. A készüléket egy Intel Core i5-6442EQ processzor hajtja, és a megbízható teljesítmény érdekében 8 GB RAM-mal van felszerelve. A tárolást egy 240 GB-os SATA SSD biztosítja, a működéshez pedig szabványos 24 V DC ipari tápegységet használ. Ez a konfiguráció több Ethernet-portot is tartalmaz a sokoldalú hálózati integrációhoz, beleértve a PROFINET-kapcsolatot is.

Funkciók

• 15 hüvelykes szélesvásznú érintőkijelző (1280 x 800 felbontás)
• Intel Core i5-6442EQ processzor
• 8 GB telepített rendszermemória
• 240 GB-os SATA SSD a gyors adateléréshez
• Előre telepített Windows 10 IoT Enterprise 2016 LTSB (64 bites) operációs rendszer
• Integrált PROFINET/IE interfész három Gigabit Ethernet-porttal
• Egy elöl hozzáférhető USB-port és négy hátlapi USB-port
• Egy PCIe (x4) bővítőhely további hardverekhez
• 24 V DC feszültségű ipari környezetekhez tervezve

Alkalmazások

• Ember-gép interfész (HMI) folyamatmegjelenítéshez
• SCADA- és adatgyűjtő rendszerek
• Gépszintű vezérlés és felügyelet a gyártásban
• Ipari adatnaplózás és -elemzés
• Automatizálási átjárók gyári és folyamatirányítási rendszerekhez

Műszaki adatok

Telepítési útmutató

1. 1 Ellenőrizze, hogy a vezérlőpanel kivágásának méretei pontosan megfelelnek-e a SIMATIC IPC 477E 15"-os készülékház követelményeinek a megfelelő illeszkedés és a környezeti tömítés biztosítása érdekében.
2. 2 A folytatás előtt kapcsolja le a fő vezérlőszekrényt, és alkalmazza az összes szükséges Lockout/Tagout (LOTO) biztonsági eljárást a véletlen bekapcsolás megelőzése érdekében.
3. 3 Elölről helyezze be a Panel PC-t a készülékház előkészített kivágásába.
4. 4 Hátulról szerelje fel a mellékelt rögzítőbilincseket, és egyenletesen húzza meg őket a gyártó által megadott nyomatékkal. Ez biztosítja a mechanikai stabilitást, és fenntartja a panel IP-védettségét.
5. 5 Csatlakoztassa a 24 V DC tápvezetékeket a készüléken kijelölt tápcsatlakozókhoz, szigorúan ügyelve a helyes polaritásra (+/-).
6. 6 Hozzon létre biztonságos védőföldelési (PE) csatlakozást a készülékház földelési pontjától a fő kapcsolószekrény földelő sínjéhez, alacsony impedanciájú vezető használatával.
7. 7 Csatlakoztassa az Ethernet-, USB- és minden egyéb szükséges perifériakábelt. Gondoskodjon arról, hogy minden kábel megfelelően legyen elvezetve, és húzásmentesítővel rögzítve legyen a rezgés okozta leválás megelőzése érdekében.
