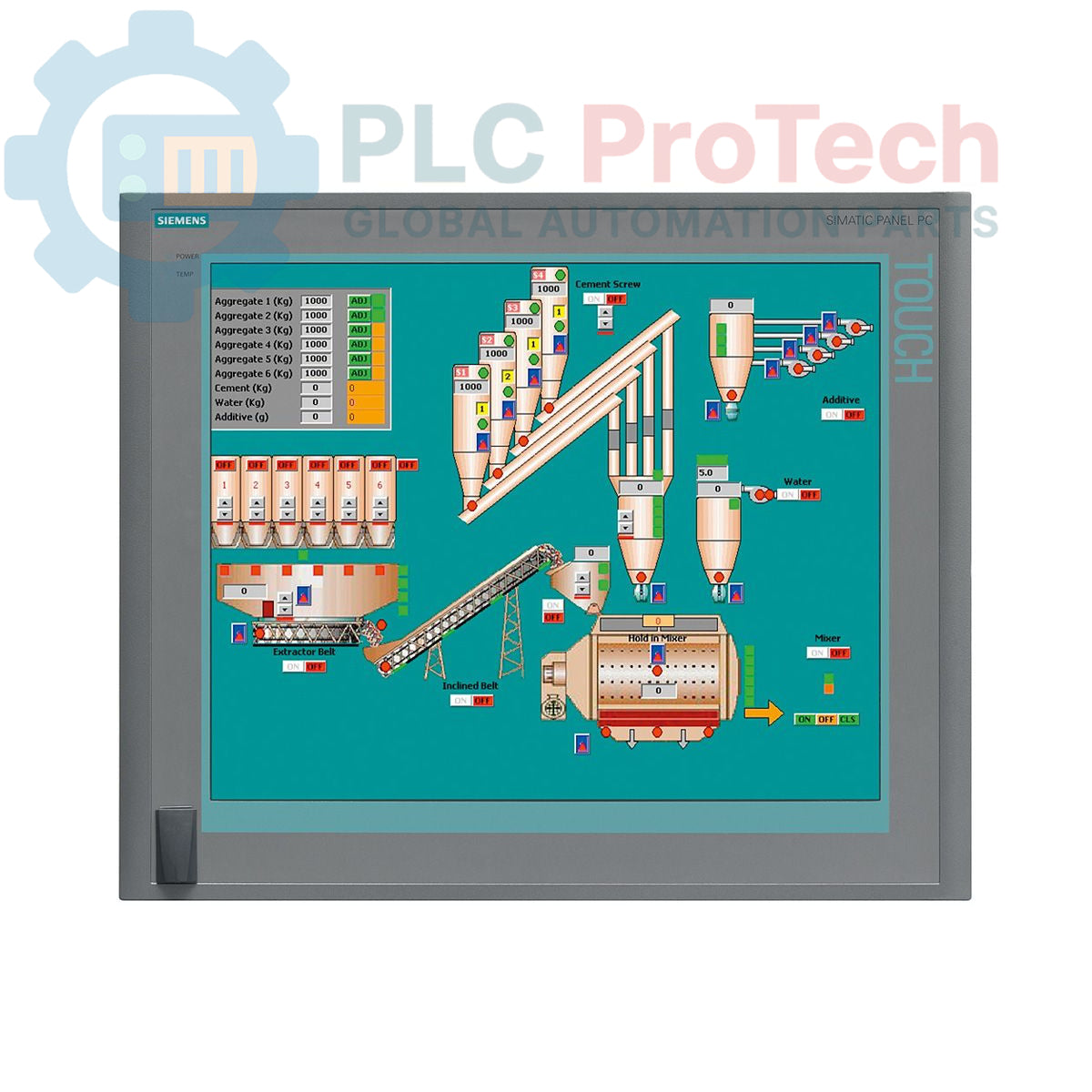

Siemens 6AV7875-0BD22-1AC0 SIMATIC Panel PC 677B

SKU 6AV7875-0BD22-1AC0

Raktáron

12-month warranty
Free returns within 30 days

Manufacturer: Siemens
Product No.: 6AV7875-0BD22-1AC0
Origin Németország
Product Type: Panel PC
Barcode: 85371091
Payment: T/T, Western Union
Weight: 0.017 kg
Dimensions: 67,00 x 83,00 x 11,50 cm
Shipping port: Xiamen
Warranty: 12 months

Product Description

Leírás

Ez az eszköz egy Siemens SIMATIC Panel PC 677B, 6AV7875-0BD22-1AC0 modellszámmal, amelyet ipari környezetben végzett integrált HMI- és vezérlési feladatokra terveztek. Egy 19 hüvelykes érintőkijelzővel rendelkezik, amelynek felbontása 1280 x 1024, működtetéséről pedig egy 1,66 GHz-en üzemelő Intel Core 2 Duo T5500 processzor gondoskodik. A rendszer 1 GB DDR2 RAM-mal és két 250 GB-os SATA merevlemezből álló, redundáns RAID1 tárolótömbbel van konfigurálva. A csatlakoztatást két gigabites Ethernet-port, négy hátlapi USB 2.0-port, egy előlapi USB-port, egy soros COM-port, valamint a terepi kommunikációhoz beépített PROFIBUS/MPI interfész biztosítja.

Jellemzők

19 hüvelykes TFT érintőképernyős kijelző
Intel Core 2 Duo T5500 processzor, 1,66 GHz
1 GB DDR2 rendszermemória
RAID1-konfiguráció 2x 250 GB-os SATA merevlemezzel
Beépített DVD+/-R+-RW optikai meghajtó
Két 10/100/1000 Mbit/s sebességű Ethernet-interfész
Beépített PROFIBUS/MPI kommunikációs port
Bővítési lehetőség 1x PCIe x4 és 1x PCI foglalattal
Előre telepített Windows XP Professional MUI
Előlapi USB 2.0 interfész a kényelmes hozzáférés érdekében

Alkalmazások

Folyamatmegjelenítés és -vezérlés
Gépszintű ember-gép interfész (HMI)
Adatgyűjtő és -naplózó rendszerek
Gyártás-végrehajtási rendszerek (MES) termináljai
Ipari automatizálási vezérlőtermek

Műszaki adatok

Specifikáció	Érték
Gyártó	Siemens
Terméksorozat	SIMATIC Panel PC 677B
Modellszám	6AV7875-0BD22-1AC0
Kijelző	19 hüvelykes érintőképernyő
Felbontás	1280 x 1024 képpont
Processzor	Intel Core 2 Duo T5500, 1,66 GHz
Memória (RAM)	1 GB DDR2
Tárolókapacitás	2x 250 GB SATA (2,5 hüvelykes) RAID1-konfigurációban
Optikai meghajtó	DVD+/-R+-RW
Ethernet-portok	2x 10/100/1000 Mbit/s
USB-portok	4x USB 2.0 (hátul), 1x USB (elöl)
Soros port	1x COM1
Folyamatibusz-interfész	PROFIBUS/MPI
Bővítőhelyek	1x PCIe x4, 1x PCI
Pufferelt SRAM	2 MB
Operációs rendszer	Windows XP Professional MUI (többnyelvű felhasználói felület)
Tápegység	110/230 V AC NAMUR-rel
Termék életciklusának állapota	Elavult
Származási ország	Németország (becsült)
Szállítási tömeg	17,00 kg
Csomag méretei (megadva)	67,00 x 83,00 x 11,50 cm

Telepítési útmutató

KRITIKUS FIGYELMEZTETÉS: Telepítés vagy karbantartás előtt válasszon le minden tápforrást. Ez a berendezés elektrosztatikus kisülésre (ESD) érzékeny alkatrészeket tartalmaz. Az elektronika károsodásának megelőzése érdekében használjon megfelelő ESD-védelmet, beleértve a csuklópántot és a földelt alátétet is.

1 Győződjön meg arról, hogy a vezérlőszekrény feszültségmentesítve és a biztonsági előírásoknak megfelelően kizárva van. Ellenőrizze a feszültség hiányát.
2 Készítse el a panel kivágását az eszköz mechanikai specifikációi szerint. Ügyeljen arra, hogy a rögzítési felület tiszta, sík és szennyeződésektől mentes legyen.
3 Helyezze be a Panel PC-t elölről a kivágásba. Hátulról rögzítse az összes mellékelt rögzítőbilinccsel, egyenletesen, a megadott nyomatékra meghúzva, hogy biztosítsa a megfelelő tömítést.
4 Csatlakoztasson kis impedanciájú védőföldelő (PE) vezetéket a váz kijelölt földelőkapcsához. Ez a biztonság és a zavartűrés szempontjából kritikus fontosságú.
5 Csatlakoztassa a 110/230 V AC tápkábelt az egység tápbemeneti csatlakozójához. Győződjön meg arról, hogy a tápforrás stabil és megfelelő névleges értékű.
6 Csatlakoztassa az Ethernet-, PROFIBUS-, USB-, valamint minden egyéb szükséges kommunikációs vagy perifériakábelt. Minden adatvezetékhez árnyékolt kábelt használjon, és biztosítsa az árnyékolás megfelelő lezárását.
7 Miután ellenőrizte, hogy minden csatlakozás biztonságos, távolítsa el a kizáró-/címkéző eszközöket, majd helyezze ismét feszültség alá a szekrényt. Kapcsolja be a Panel PC-t, és ellenőrizze a megfelelő rendszerindítást és a rendszer működését.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

Milyen operációs rendszer van előre telepítve erre a Panel PC-re?

A 6AV7875-0BD22-1AC0 előre telepített Windows XP Professional többnyelvű felhasználói felülettel (MUI) érkezik.

Milyen tárhely-konfigurációval rendelkezik ez az eszköz?

Az egység két darab 250 GB-os SATA merevlemezzel rendelkezik, amelyek RAID1-tömbben vannak konfigurálva az adatredundancia biztosítása érdekében.

Milyen ipari kommunikációs portok állnak rendelkezésre?

Az eszköz integrált PROFIBUS/MPI interfészt tartalmaz terepibusz-kapcsolathoz, továbbá két szabványos, 10/100/1000 Mbit/s sebességű Ethernet-porttal rendelkezik.

Mekkora a képernyő mérete és felbontása?

Az eszköz 19 hüvelykes érintőképernyős kijelzővel rendelkezik, amelynek natív felbontása 1280 x 1024 képpont.

Milyen bővítőhelyek állnak rendelkezésre ezen a modellen?

A Panel PC egy PCIe x4 és egy PCI foglalatot biztosít bővítőkártyák hozzáadásához.
