Leírás

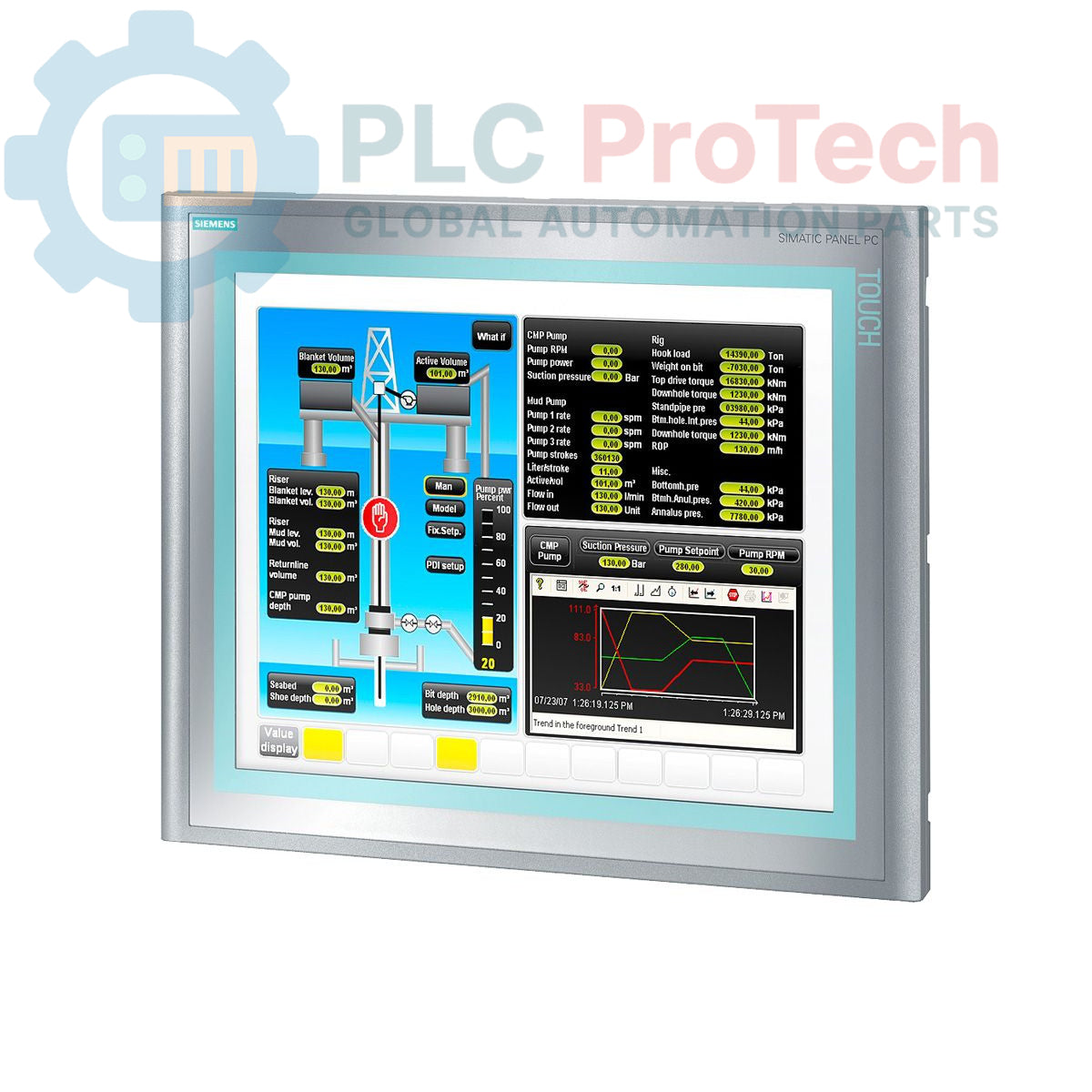

A Siemens 6AV7883-7AA13-3EA0 egy SIMATIC IPC 477C pro ipari Panel PC, amely opcionális csomagként WinCC flexible 2008/WinAC szoftverrel is elérhető. A készülék 19 hüvelykes érintőképernyővel rendelkezik, és robusztus ipari környezetekhez készült, IP65-ös védelemmel. A rendszerbe Celeron M 1,2 GHz-es processzor és 1 GB DDR3 RAM került, továbbá a második CF-foglalatban egy 4 GB-os CF-kártya található. A csatlakozást két 1 Gbit-es interfésszel rendelkező PROFINET (IE) és négy hátsó USB-port biztosítja. A rendszerhez előre telepített Windows Embedded Standard 7 tartozik, további SIMATIC szoftver nélkül.

Jellemzők

• 19 hüvelykes érintőképernyő
• IP65-ös, teljesen védett ház
• Celeron M 1,2 GHz-es processzor
• 1 GB DDR3 RAM
• PROFINET (IE) 2 × 1 Gbit-es interfésszel
• 4 hátsó USB-port
• 2. CF-foglalat 4 GB-os CF-kártyával
• Előre telepített Windows Embedded Standard 7

Alkalmazások

• Ember-gép interfész (HMI) alkalmazások zord ipari környezetben.
• Adatvizualizáció és vezérlés a gyártásban, a folyamatautomatizálásban és a gépkezelésben.
• Robusztus, ventilátor nélküli és védett hardvert igénylő ipari számítógépes feladatok.
• Integráció PROFINET-alapú automatizálási rendszerekbe.

Műszaki adatok

Telepítési útmutató

1. Első a biztonság: A munkavégzés megkezdése előtt győződjön meg arról, hogy a telepítési terület teljes tápellátása le van kapcsolva.
2. Felszerelés: Szerelje fel biztonságosan a Panel PC-t egy megfelelő szekrénybe vagy panelkivágásba, és szükség esetén biztosítsa a megfelelő szellőzési távolságokat, noha az egység IP65-védettségű.
3. Földelés: A működési biztonság és az EMC-megfelelőség biztosítása érdekében csatlakoztassa a Panel PC-t a védőföldeléshez (PE) a helyi villamosipari előírásoknak és a Siemens irányelveinek megfelelően.
4. Tápellátás csatlakoztatása: Csatlakoztassa a megfelelő egyenáramú tápegységet a kijelölt tápbemeneti csatlakozókhoz. Feszültség alá helyezés előtt ellenőrizze a helyes polaritást és feszültséget.
5. PROFINET-csatlakozás: Csatlakoztassa a PROFINET (Industrial Ethernet) kábeleket a két 1 Gbit/s sebességű interfészhez. Ipari környezetben használjon árnyékolt kábeleket az interferencia minimalizálása érdekében.
6. USB-csatlakozások: Szükség szerint csatlakoztassa a perifériás eszközöket az egység hátulján található négy USB-porthoz.
7. Környezeti szempontok: Az IP65-védettség biztosítja a por és a vízsugarak elleni védelmet; ennek ellenére gondoskodjon arról, hogy az üzemi hőmérséklet-tartomány megfeleljen a rendszerkövetelményeknek.
8. Első bekapcsolás: Az összes csatlakozás ellenőrzése után kapcsolja be a tápellátást, és figyelje a rendszer indítását.
