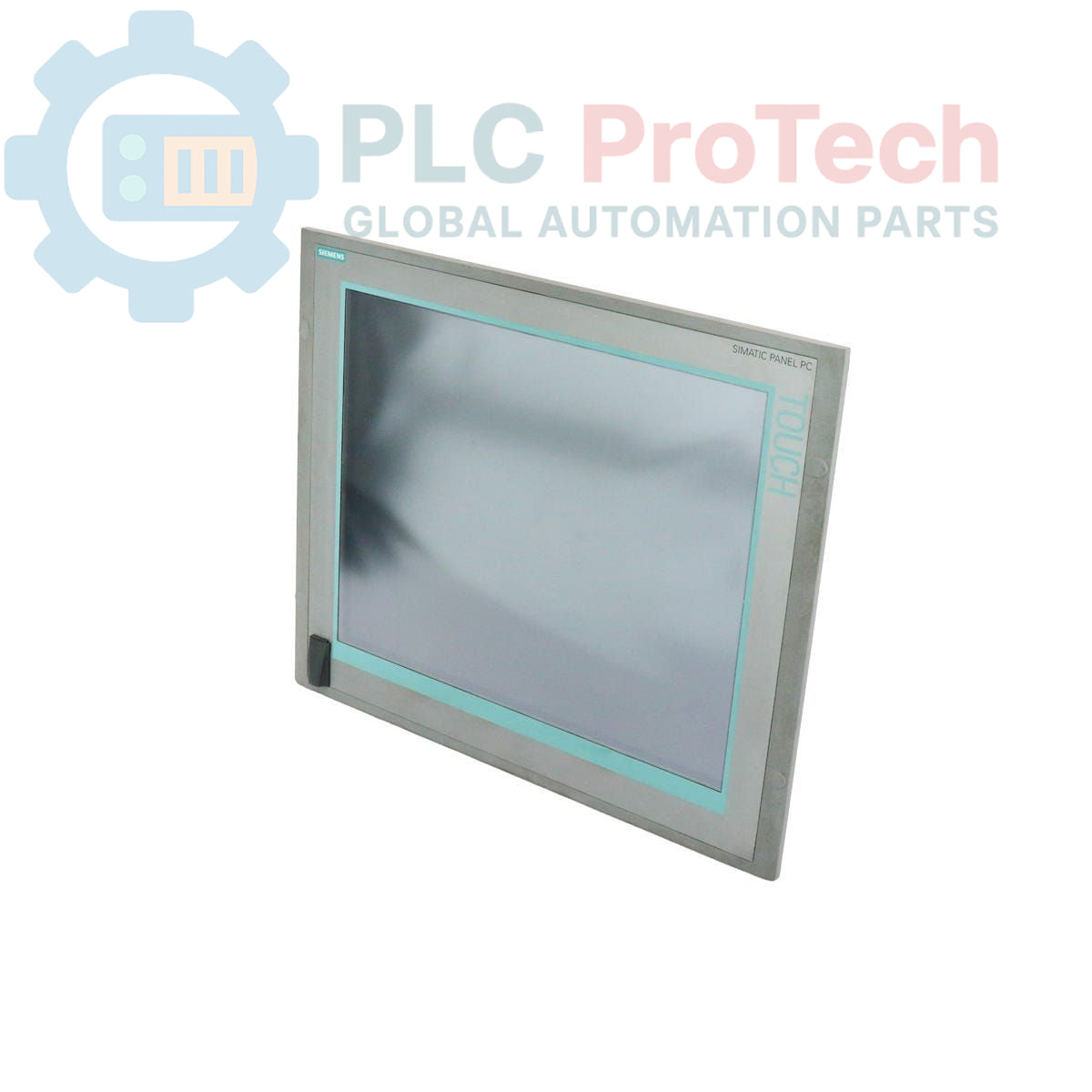

Siemens 6AV7884-5AG20-3BA0 SIMATIC HMI IPC 477C Panel PC

Leírás

A Siemens 6AV7884-5AG20-3BA0 egy SIMATIC HMI IPC 477C Panel PC, amely ipari vizualizációs és vezérlési alkalmazásokhoz kínált opcionális csomag része. Az egység 19 hüvelykes érintőkijelzővel rendelkezik, amelynek felbontása 1280x1024 képpont, így jól áttekinthető felületet biztosít a kezelői interakcióhoz. A készülék Core 2 Duo 1,2 GHz-es processzorral, 2 GB DDR3 RAM-mal és tárolásra szolgáló 4 GB-os CompactFlash (CF) kártyával van felszerelve. A rendszerre előre telepítve van a Windows Embedded Standard 2009, további SIMATIC szoftver nélkül. A csatlakozási lehetőségek között szerepel a PROFINET (IE) két 1 Gbit-es Ethernet-porttal, valamint összesen öt USB-port (négy hátul, egy elöl). Ez a Panel PC kompatibilis a WinCC flexible 2008 és a WinAC rendszerrel az integrált automatizálási megoldásokhoz.

Jellemzők

• 19 hüvelykes érintőkijelző 1280x1024-es felbontással
• Core 2 Duo 1,2 GHz-es processzor
• 2 GB DDR3 RAM
• 4 GB-os CompactFlash (CF) kártya
• PROFINET (IE) interfész 2 db 1 Gbit-es Ethernet-porttal
• 5 USB-port (4 hátul, 1 elöl)
• Előre telepített Windows Embedded Standard 2009 (SIMATIC szoftver nélkül)
• Kompatibilitásra tervezve a WinCC flexible 2008/WinAC rendszerrel

Alkalmazások

• Ember-gép interfész (HMI) feladatai ipari környezetben
• Folyamatvizualizáció és -vezérlés a gyártásban és az automatizálásban
• Adatgyűjtés és -feldolgozás a gép üzemeltetéséhez
• Integráció PROFINET-alapú vezérlőrendszerekbe
• Kezelőpanelek gyártósorokhoz és gépekhez

Műszaki adatok

Csatlakozások / interfészek

• Ethernet: 2× 1 Gbit-es port a PROFINET (IE) csatlakozáshoz.
• USB: 4 port található hátul, 1 port pedig elöl a perifériák csatlakoztatásához.

Telepítési útmutató

1. A rendszer feszültségmentesítése: A telepítés előtt győződjön meg arról, hogy a rendszer és a hozzá kapcsolódó berendezések teljesen feszültségmentesek, és a leválasztásuk reteszelve van.
2. Felszerelés: Szerelje be biztonságosan a Panel PC-t egy megfelelő ipari szekrénybe vagy panelkivágásba, elegendő helyet biztosítva a szellőzéshez és a kábelek elvezetéséhez.
3. Tápellátás csatlakoztatása: Csatlakoztassa a megfelelő tápkábelt a Panel PC tápbemenetéhez. A tápfeszültség bekapcsolása előtt ellenőrizze a megfelelő feszültséget és polaritást.
4. Földelés: Létesítsen megfelelő védőföldelési (PE) csatlakozást a Panel PC házához az elektromos biztonság biztosítása és az elektromágneses interferencia minimalizálása érdekében.
5. Ethernet-csatlakozások: Csatlakoztassa a PROFINET (IE) és az egyéb hálózati kábeleket a kijelölt 1 Gbit Ethernet-portokhoz. Ipari környezetben használjon árnyékolt kábeleket a jel integritásának megőrzése érdekében.
6. USB-perifériák: Csatlakoztassa a szükséges USB-eszközöket (például billentyűzetet, egeret és vonalkódolvasót) a rendelkezésre álló USB-portokhoz.
7. Kábelkezelés: Vezesse el rendezetten és biztonságosan az összes kábelt, a zavarás elkerülése érdekében elkülönítve a táp- és jelvezetékeket.
8. Környezeti ellenőrzés: Győződjön meg arról, hogy a telepítési környezet megfelel a Panel PC üzemi hőmérsékletre, páratartalomra és rezgésre vonatkozó előírásainak.
