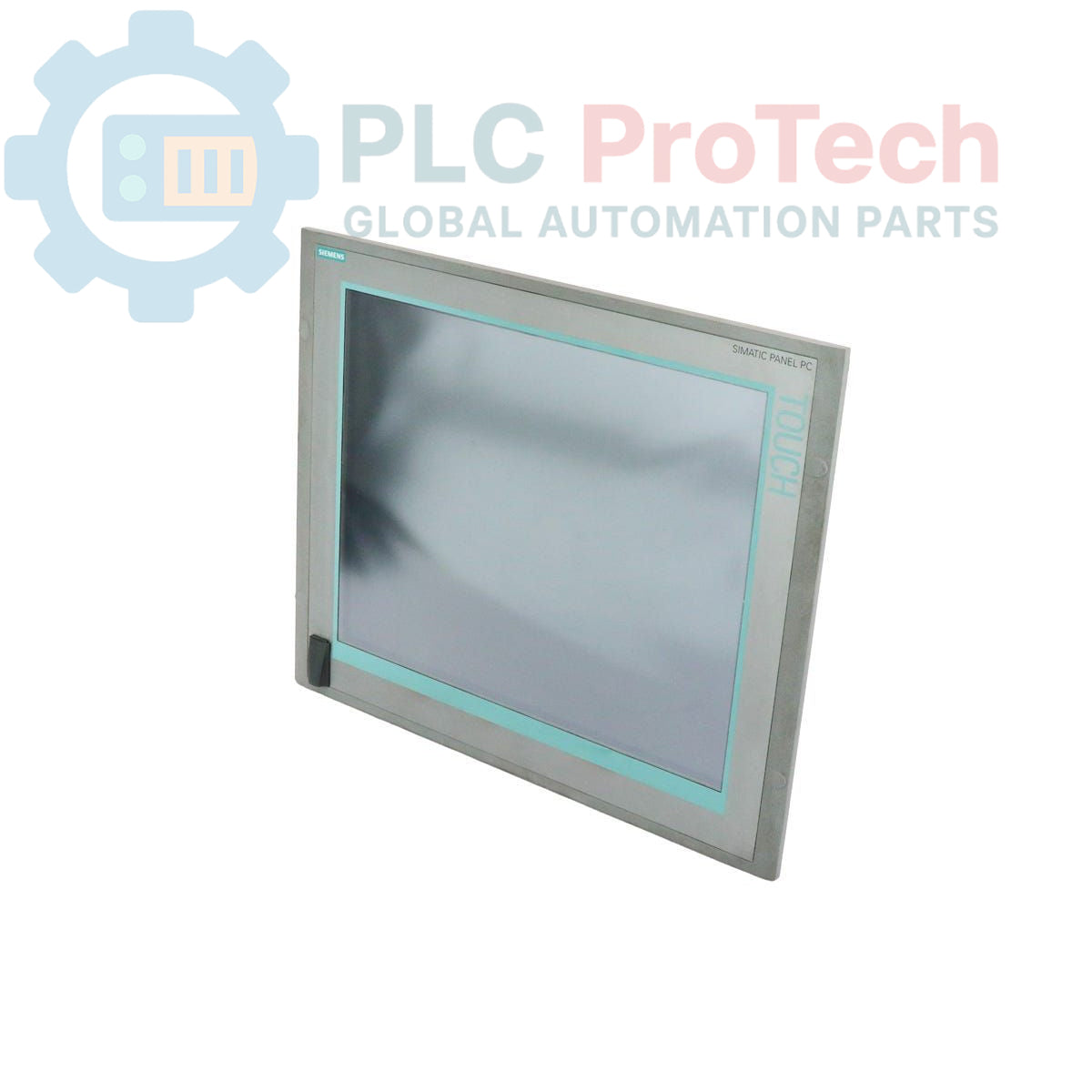

Siemens 6AV7884-5AG22-3BE0 SIMATIC IPC477C panel PC

Leírás

A Siemens 6AV7884-5AG22-3BE0 egy ipari ember-gép interfészalkalmazásokhoz tervezett SIMATIC HMI IPC 477C panel-PC csomag. 19 hüvelykes érintőképernyős kijelzővel rendelkezik, amelynek natív felbontása 1280 x 1024 képpont. A rendszert egy Intel Core 2 Duo 1,2 GHz-es processzor működteti, és 2 GB DDR3 RAM memóriával van felszerelve. A tárhelyet egy elsődleges 4 GB-os CompactFlash-kártya és egy másodlagos, 2 GB-os CF-kártya biztosítja. Az egységre előre telepítették a Windows Embedded Standard 2009 rendszert, és WinCC flexible RT 2048 PowerTags-licencet is tartalmaz, így azonnal használható platformot biztosít megjelenítési és vezérlési feladatokhoz.

Jellemzők

• 19 hüvelykes, 1280 x 1024 képpont felbontású érintőképernyős kijelző
• 1,2 GHz-es Intel Core 2 Duo processzor
• 2 GB DDR3 rendszermemória
• 4 GB-os elsődleges CompactFlash-kártya az operációs rendszer és az alkalmazások számára
• Integrált PROFINET (IE) kapcsolat két darab 1 Gbit/s sebességű Ethernet-porton keresztül
• Összesen öt USB-port (4 hátul, 1 elöl) perifériák csatlakoztatásához
• Előre telepített Windows Embedded Standard 2009 operációs rendszerrel
• WinCC flexible RT 2048 PT-licencet tartalmaz archiválási és receptkezelési támogatással

Alkalmazások

• Folyamatmegjelenítés és -vezérlés
• Gépszintű adatgyűjtés és naplózás
• Felügyeleti, vezérlési és adatgyűjtési (SCADA) klienscsomópontok
• Gyártás-végrehajtási rendszerek (MES) termináljai
• Gyárautomatizálás és összeszerelő sorok felügyelete

Műszaki specifikációk

Telepítési irányelvek

1. 1 Készítse elő a felszerelési helyet. Ellenőrizze, hogy a panelkivágás méretei megfelelnek-e a készülék specifikációinak, továbbá győződjön meg arról, hogy a szerelési felület tiszta, sík és elbírja a készülék tömegét.
2. 2 Helyezze be a Panel PC-t elölről a kivágásba. Hátulról rögzítse a mellékelt rögzítőkapcsokkal, és egyenletesen húzza meg azokat a gyártó által ajánlott nyomatékkal a megfelelő tömítés biztosítása érdekében.
3. 3 Csatlakoztassa a védőföldelés (PE) vagy a funkcionális földelés kapcsát a készülékház fő földelési pontjához, megfelelő keresztmetszetű, kis impedanciájú vezetővel. Ez a biztonság és a zavartűrés szempontjából kritikus fontosságú.
4. 4 Csatlakoztassa a megadott egyenáramú tápegységet a tápbemeneti kapcsokhoz, ügyelve a helyes polaritásra. Lehetőség szerint árnyékolt tápkábeleket használjon, és vezesse azokat külön a nagyfeszültségű vagy jelvezetékektől.
5. 5 Csatlakoztassa a PROFINET/Ethernet-, USB-, valamint minden egyéb szükséges kommunikációs vagy perifériakábelt. Ügyeljen arra, hogy minden csatlakozó teljesen be legyen illesztve és rögzítve.
6. 6 Miután ellenőrizte, hogy minden csatlakozás helyes és biztonságos, távolítsa el a LOTO-eszközöket, majd kapcsolja vissza a tápellátást a készülékházon. Kapcsolja be a Panel PC-t, és ellenőrizze, hogy az operációs rendszer és a HMI-alkalmazás megfelelően betöltődik.
