Leírás

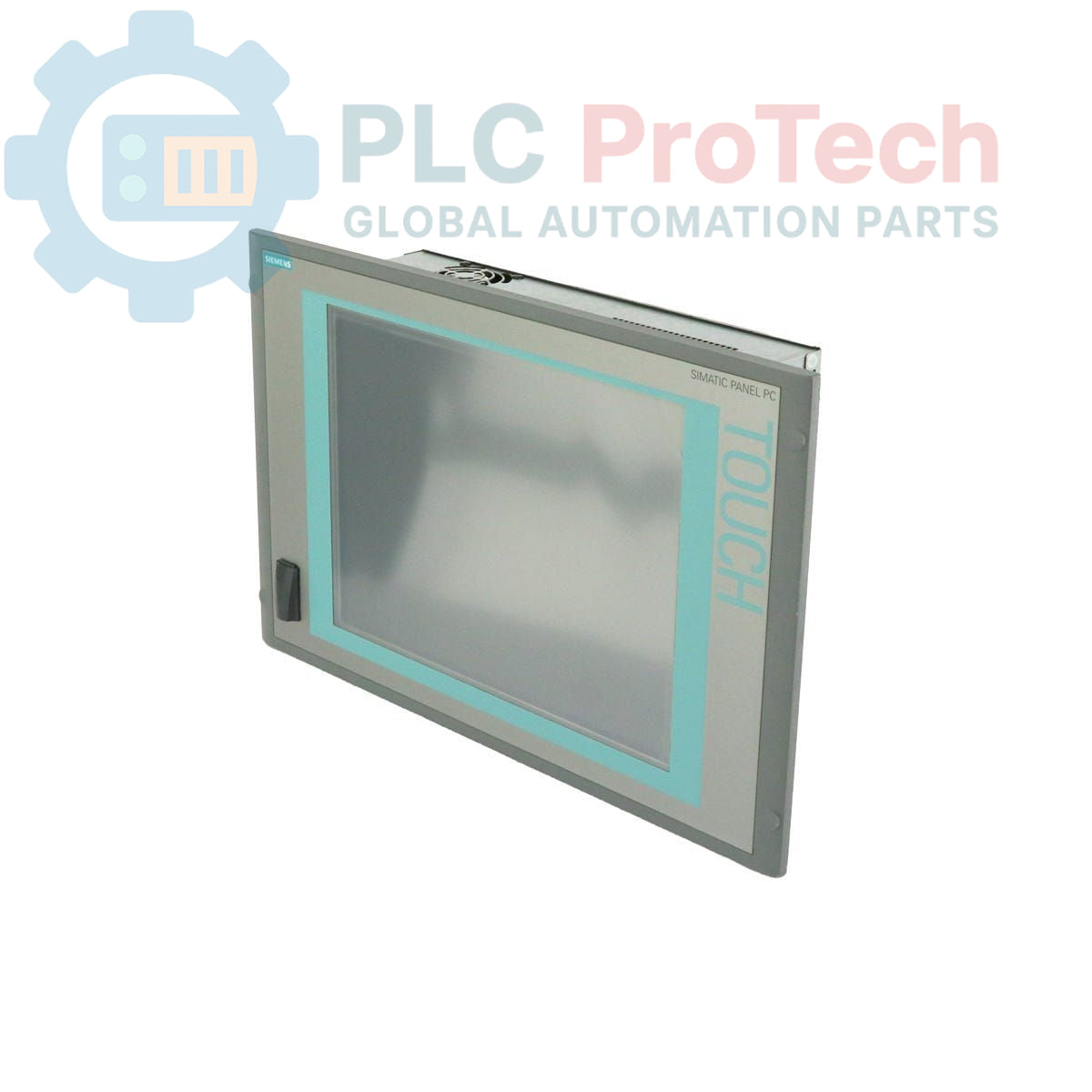

A Siemens 6AV7885-2AK10-1AA2 egy ipari vizualizációs és vezérlési alkalmazásokhoz tervezett SIMATIC HMI IPC 577C Panel PC. Az egység 15 hüvelykes érintőkijelzővel, Intel Core 2 Duo 1,86 GHz-es processzorral és 1 GB DDR3 RAM-mal rendelkezik (2× 1 Gbit konfigurációban). Első háttértárként 320 GB-os SATA HDD-t tartalmaz; az operációs rendszer opcionális, és nincs előre telepítve. A Panel PC széles körű csatlakoztatási lehetőségeket kínál: PCI-bővítőhellyel, négy hátulsó és egy elülső USB-porttal, valamint 10/100/1000 Mbit/s sebességet támogató Ethernet-interfésszel rendelkezik. Integrált PROFINET (IE) funkcióval is rendelkezik. Az egységet NAMUR-kompatibilis 110/230 V AC tápegység látja el, és Európához készült tápkábelt is tartalmaz.

Jellemzők

• 15 hüvelykes érintőkijelző
• Intel Core 2 Duo 1,86 GHz-es processzor
• 1 GB DDR3 RAM (2× 1 Gbit)
• 320 GB-os SATA HDD (első háttértár)
• Integrált PROFINET (IE) interfész
• Ethernet (10/100/1000 Mbit/s) csatlakozás
• Több USB-port (4 hátul, 1 elöl)
• 1× PCI-bővítőhely
• 110/230 V AC tápegység NAMUR-kompatibilitással

Alkalmazások

• Ipari vizualizáció és kezelői vezérlés
• Gépkezelő és -felügyeleti rendszerek
• Folyamatvezérlés és adatgyűjtés
• Ember-gép interfész (HMI) gyártási környezetekhez

Műszaki adatok

Csatlakozások / interfészek

Telepítési irányelvek

1. Első a biztonság: Munkavégzés előtt győződjön meg arról, hogy a telepítési terület minden tápellátása feszültségmentesítve van.
2. Felszerelés: Rögzítse biztonságosan a Panel PC-t a kijelölt készülékházba vagy panelkivágásba. Biztosítson elegendő helyet a szellőzéshez és a kábelek elvezetéséhez.
3. Tápellátás csatlakoztatása: Csatlakoztassa a 110/230 V AC tápkábelt az egységhez. A tápellátás bekapcsolása előtt ellenőrizze a megfelelő feszültséget és polaritást.
4. Földelés: Alakítson ki megfelelő védőföldelési (PE) csatlakozást a Panel PC készülékházához az elektromos biztonság biztosítása és az elektromágneses interferencia minimalizálása érdekében.
5. Perifériás csatlakozások: Csatlakoztassa a szükséges USB-eszközöket, Ethernet-kábeleket és PROFINET-kábeleket a megfelelő portokhoz. Gondoskodjon a biztonságos és húzásmentes csatlakozásokról.
6. Kábelkezelés: Vezesse el rendezetten az összes kábelt, és gondoskodjon azok megfelelő rögzítéséről a véletlen leválasztás vagy sérülés megelőzése érdekében. Az interferencia csökkentése érdekében lehetőség szerint válassza külön a táp- és jelvezetékeket.
7. Környezeti megfontolások: A megbízható működés biztosítása érdekében gondoskodjon arról, hogy a működési környezet megfeleljen a készülékhez meghatározott hőmérséklet- és páratartalom-tartományoknak.
