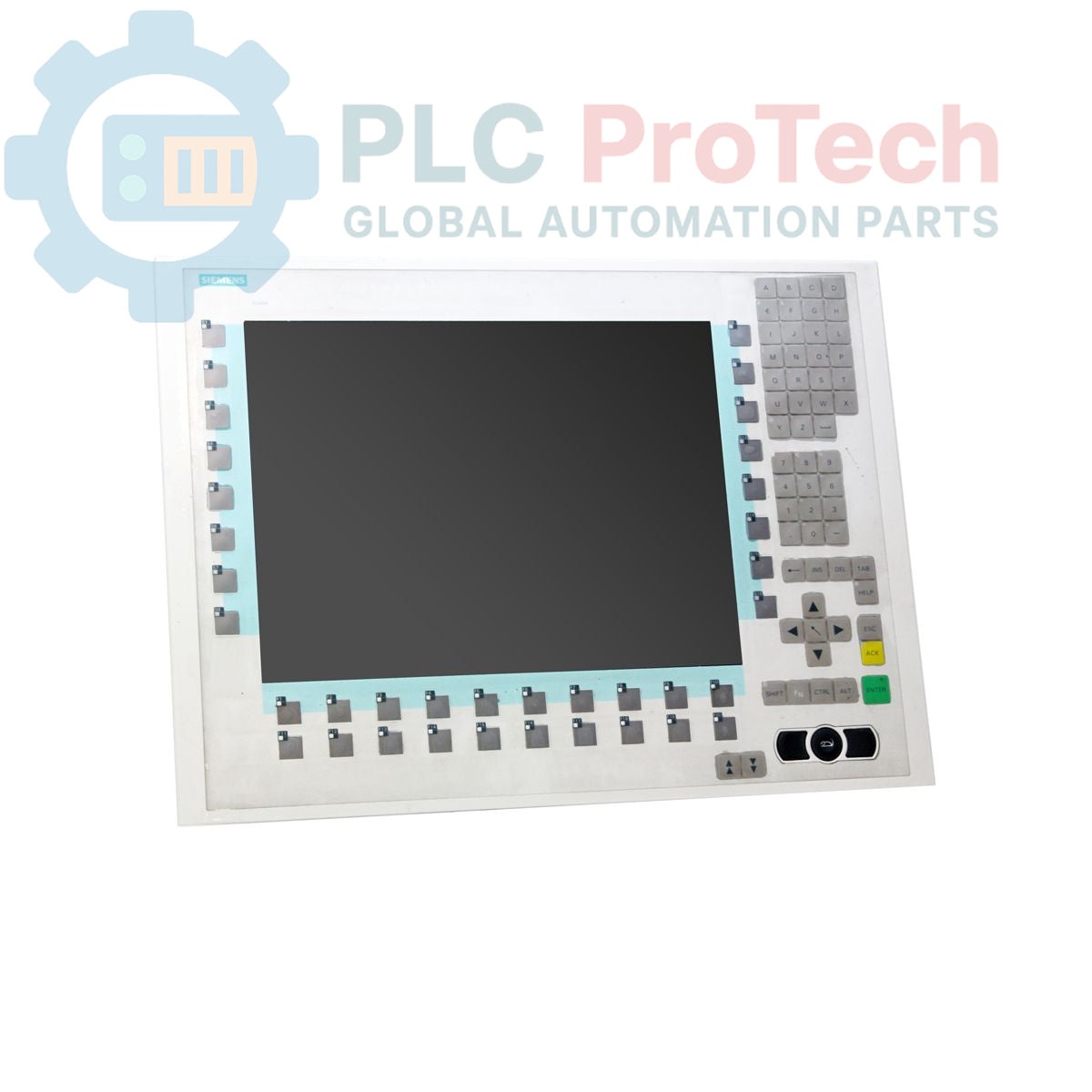

Siemens 6AV8100-1BC00-0AA1 SIMATIC SCD 1597-K ipari LCD-monitor

Leírás

Ez a termék egy Siemens 6AV8100-1BC00-0AA1 SIMATIC SCD 1597-K, 15 hüvelykes, süllyesztett beépítésű ipari LCD-monitor, amelyet igényes üzemi környezetekhez terveztek. A színes TFT-panel natív felbontása 1024 x 768 képpont, amelyet tartós üvegréteg véd. A készülék integrált fóliatasztatúrával rendelkezik a felhasználói bevitelhez, valamint képernyőn megjelenő kezelőszervekkel a kijelző beállításához. Panelbe való beépítés esetén a monitor előlapja megfelelő telepítés mellett IP65 védettségi besorolást ér el. Felhívjuk figyelmét, hogy a monitorhoz nem tartozik tápegység, ezt külön kell beszerezni.

Jellemzők

• ■15 hüvelykes színes TFT LCD-kijelző
• ■1024 x 768 képpontos képernyőfelbontás
• ■Süllyesztett beépítésű kialakítás a panelbe való zökkenőmentes integrációhoz
• ■IP65 védettségű előlap por és vízsugarak ellen
• ■Integrált fóliatasztatúra a kezelő általi vezérléshez
• ■Védő üvegréteg a fokozott tartósságért
• ■Képernyőn megjelenő kijelző (OSD) a konfigurációhoz

Alkalmazások

• ■Gépvezérlő interfészek (HMI)
• ■Folyamatmegjelenítő és SCADA-rendszerek
• ■Üzemi adatbeviteli terminálok
• ■Ipari vezérlőtermi felügyelet

Műszaki specifikációk

Telepítési útmutató

1. 1 Győződjön meg arról, hogy a vezérlőszekrény teljesen feszültségmentes, és végrehajtották a kizárást. Kalibrált multiméterrel ellenőrizze a nulla energiájú állapotot.
2. 2 Készítse elő a panel kivágását a gyártó méretrajzai alapján. A megfelelő IP65 tömítés biztosítása érdekében ellenőrizze, hogy a rögzítési felület tiszta, sík és sorjamentes-e.
3. 3 Helyezze be a monitort a panel kivágásába a panel elülső oldaláról. A mellékelt rögzítőbilincsekkel rögzítse a hátoldal felől, és egyenletesen húzza meg őket a megadott nyomatékra, hogy elkerülje a keret deformálódását.
4. 4 Csatlakoztassa a videojelkábelt a megfelelő bemeneti porthoz. Győződjön meg arról, hogy a csatlakozó teljesen illeszkedik és rögzítve van.
5. 5 Csatlakoztasson egy kompatibilis külső tápegységet a monitor tápbemeneti csatlakozójához. Ellenőrizze, hogy a feszültség és a polaritás megfelel-e a monitor követelményeinek.
6. 6 Miután ellenőrizte, hogy minden csatlakozás biztonságos, távolítsa el a kizáró-/kitáblázó eszközöket, majd helyezze ismét feszültség alá a szekrényt. Kapcsolja be a monitort, és szükség szerint állítsa be a kijelző beállításait.
