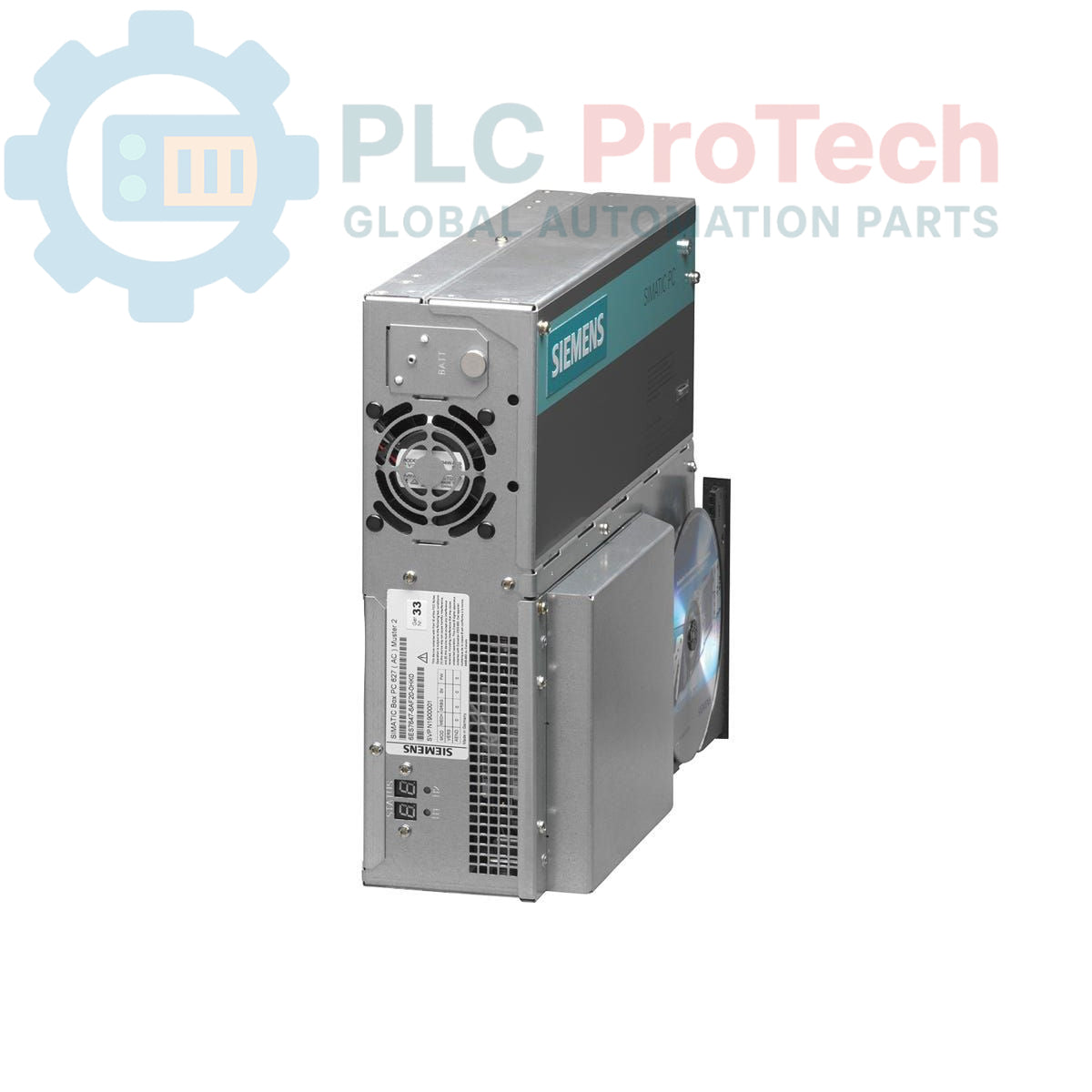

Siemens 6ES7647-6AE35-0JK3 SIMATIC Box PC 627 PC Box

Leírás

A Siemens 6ES7647-6AE35-0JK3 egy SIMATIC Box PC 627, amelyet robusztus számítási teljesítményt és csatlakoztathatóságot igénylő ipari alkalmazásokhoz terveztek. Az egység beépített AGP-grafikával rendelkezik 8–128 MB megosztott memóriával, két 10/100 Mbit/s Ethernet RJ45-porttal és négy nagy áramerősségű USB V2.0-interfésszel. Tartalmaz egy soros (COM1) portot és egy beépített RAID-vezérlőt. A tároláshoz Compact Flash-meghajtóhoz használható foglalattal, két 60 GB-os SATA (2,5") meghajtóval kialakított RAID1-konfigurációval, valamint DVD+/-RW-meghajtóval rendelkezik. A rendszer Pentium M 760 2,0 GHz-es CPU-val és 1 GByte DDR2 533 SODIMM RAM-mal van felszerelve, és 24 V DC ipari tápegységről működik. A beépített felügyeleti funkciók közé tartozik a watchdog-, hőmérséklet- és ventilátor-felügyelet. A számítógépre előre telepítették a Windows XP Professional Multi-Language SP2 rendszert, és tartalmazza a SIMATIC PC DiagMonitor V3.1, valamint az Image Creator Software V2.0 szoftvert.

Jellemzők

• Beépített AGP-grafika 8–128 MB megosztott memóriával
• 2 x 10/100 Mbit/s Ethernet RJ45-port
• 4 x USB V2.0 (nagy áramerősségű) port
• 1 x soros (COM1) port
• Beépített RAID-vezérlő
• 1 x Compact Flash-meghajtóhoz használható foglalat
• Watchdog-, hőmérséklet- és ventilátor-felügyelet
• 2 x szabad PCI-foglalat
• Pentium M 760 2,0 GHz-es CPU, 533 MHz-es FSB, 2 MB SLC
• 1 GByte DDR2 533 SODIMM RAM
• 24 V DC ipari tápegység
• RAID1-konfiguráció 2 x 60 GB-os SATA (2,5") meghajtóval
• DVD+/-RW-meghajtó
• Előre telepített Windows XP Professional Multi-Language SP2 (EN, GE, FR, IT, SP)
• Tartalmazza a SIMATIC PC DiagMonitor V3.1 és az Image Creator Software V2.0 szoftvert

Alkalmazások

A SIMATIC Box PC 627 számos ipari automatizálási feladatra alkalmas, többek között:

• Gépvezérlés és -vizualizáció
• Adatgyűjtés és -feldolgozás
• Ember-gép interfész (HMI) rendszerek
• SCADA- (felügyeleti, vezérlési és adatgyűjtési) alkalmazások
• Ipari kommunikációs átjárók
• Folyamatirányítás és -felügyelet

Műszaki adatok

Csatlakozások / interfészek

Telepítési útmutató

1. A rendszer feszültségmentesítése: A munkavégzés megkezdése előtt győződjön meg arról, hogy a telepítési terület teljes tápellátása le van kapcsolva és zárolva van.
2. Felszerelés: Rögzítse stabilan a Box PC-t egy megfelelő ipari szekrényben vagy rackben, biztosítva a megfelelő szellőzést, valamint a kábelek elvezetéséhez és a karbantartáshoz szükséges szabad helyet.
3. Tápellátás csatlakoztatása: Csatlakoztassa a 24 V DC ipari tápegységet a kijelölt tápbemeneti kapcsokhoz. A tápellátás bekapcsolása előtt ellenőrizze a helyes polaritást.
4. Földelés: Hozzon létre stabil védőföldelési (PE) csatlakozást a Box PC házához az elektromos biztonság biztosítása és az elektromágneses interferencia minimalizálása érdekében.
5. Ethernet-csatlakozások: Csatlakoztassa az ipari Ethernet-kábeleket a hálózati kommunikációhoz használt RJ45-portokhoz. Elektromosan zajos környezetben árnyékolt kábeleket használjon.
6. USB- és soros csatlakozások: Csatlakoztassa az alkalmazás által igényelt USB-eszközöket és soros kommunikációs kábeleket (például a COM1-hez).
7. Kábelek elvezetése: Vezesse el az összes kábelt úgy, hogy elkerülje a feszülést, az éles hajlításokat és a más alkatrészekkel való interferenciát. Lehetőség szerint válassza külön a táp- és jelvezetékeket.
8. Környezeti feltételek: Győződjön meg arról, hogy az üzemeltetési környezet megfelel az ipari PC-berendezésekhez megadott hőmérséklet- és páratartományoknak.
9. Bekapcsolás: Az összes csatlakozás ellenőrzése után helyezze ismét feszültség alá a rendszert, és ellenőrizze a megfelelő indítást és működést.
