Leírás

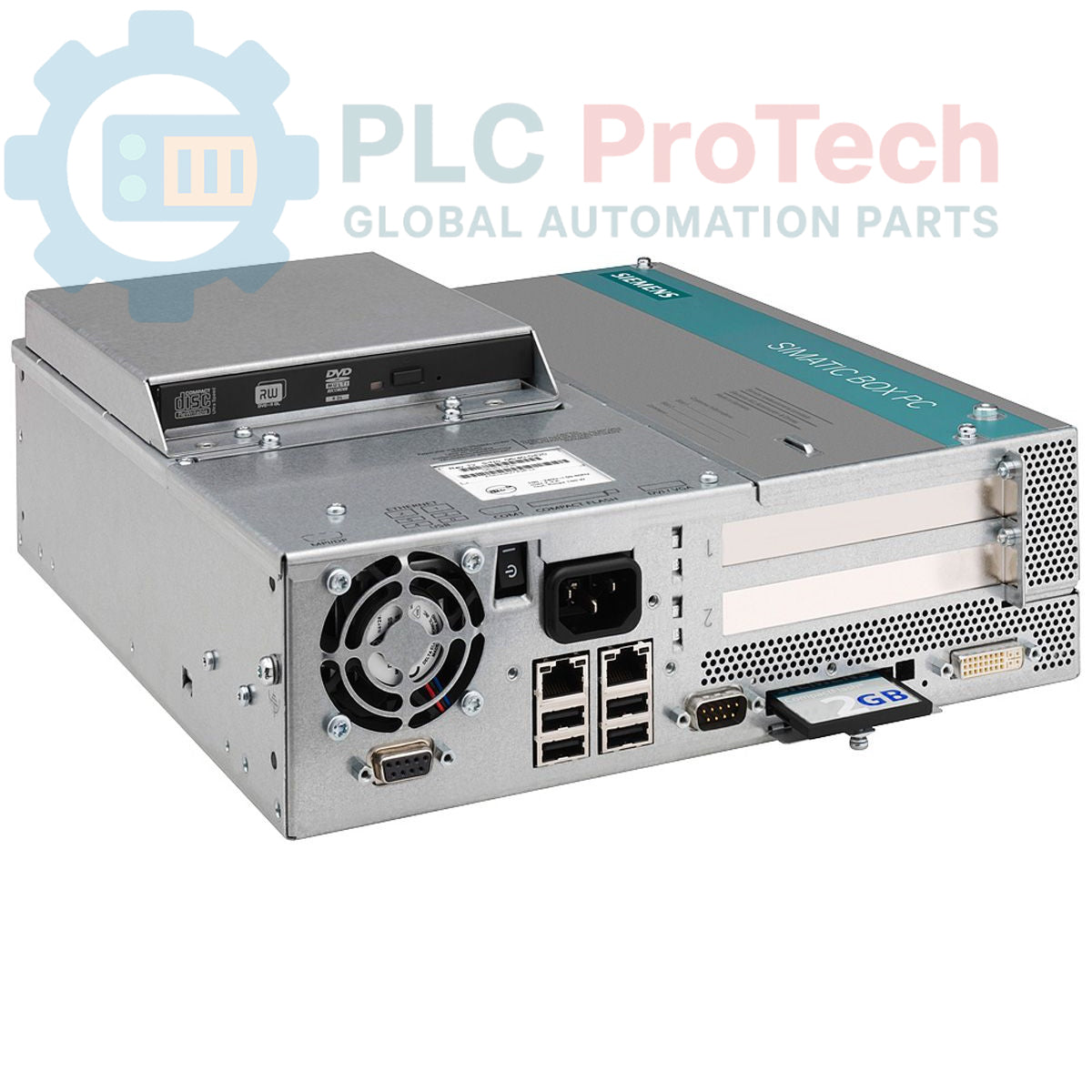

A Siemens 6ES7647-6CE06-0HA0 egy ipari alkalmazásokhoz tervezett SIMATIC IPC627C Box PC, amely nagy teljesítményű számítástechnikát és széles körű csatlakoztathatóságot igényel. Az eszköz integrált HD grafikával, két 10/100/1000 Mbit/s Ethernet RJ45-porttal, négy nagy áramerősségű USB V2.0-porttal és egy soros (COM 1) interfésszel rendelkezik. Integrált RAID-vezérlőt tartalmaz, és az előlapon CompactFlash-meghajtóhely található a rugalmas tárolási lehetőségekhez. A rendszer Watchdog funkcióval, valamint hőmérséklet- és ventilátor-felügyelettel van felszerelve a nagyobb megbízhatóság érdekében.

Az Intel Core i3-330E processzorral (2 mag/4 szál, 2,13 GHz, Hyper-Threading és Virtualization Technology technológiával, 3 MB gyorsítótárral) működő 6ES7647-6CE06-0HA0 CP 5611-A2-kompatibilis interfészen keresztül a PROFIBUS/MPI-kommunikációt is támogatja. Az eszköz 2 MB pufferelt RAM-mal és 1 GB DDR3 1066 DIMM rendszermemóriával rendelkezik. A készülék 24 V DC ipari tápegységről működik, és két szabad PCI-bővítőhelyet kínál. Az adattárolást két 320 GB-os SATA (2,5 hüvelykes) meghajtó RAID1-konfigurációja biztosítja, amelyet DVD +/-RW optikai meghajtó egészít ki. A rendszerre előre telepítve van a Windows XP Professional SP3 MUI (többfelhasználós felület), amely a német, angol, francia, spanyol és olasz nyelvet támogatja.

Funkciók

• Integrált HD grafika
• Két 10/100/1000 Mbit/s Ethernet RJ45-port
• Négy USB V2.0-port (nagy áramerősségű)
• Egy soros (COM 1) interfész
• Integrált RAID-vezérlő
• Elöl hozzáférhető CompactFlash-meghajtóhely
• Watchdog és hőmérséklet-/ventilátor-felügyelet
• Intel Core i3-330E processzor (2 mag/4 szál, 2,13 GHz, HT, VT, 3 MB gyorsítótár)
• PROFIBUS/MPI (CP 5611-A2-kompatibilis)
• 2 MB pufferelt RAM
• 1 GB DDR3 1066 DIMM rendszermemória
• 24 V DC ipari tápegység
• Két szabad PCI-bővítőhely
• RAID1-konfiguráció 2 × 320 GB-os SATA (2,5 hüvelykes) meghajtóval
• DVD +/-RW optikai meghajtó
• Előre telepített Windows XP Professional SP3 MUI

Alkalmazások

A Siemens SIMATIC IPC627C Box PC ipari automatizálási és vezérlési alkalmazások széles köréhez használható, többek között:

• Gépvezérlés és -vizualizáció
• Adatgyűjtés és -feldolgozás
• Ember-gép interfész (HMI) rendszerek
• Folyamatvezérlés és -felügyelet
• Ipari kommunikációs átjárók
• Gyártás-végrehajtási rendszerek (MES)
• Elosztott vezérlőrendszerek (DCS) komponensei

Műszaki specifikációk

Csatlakozások / interfészek

• Ethernet: 2x RJ45-port (10/100/1000 Mbit/s)
• USB: 4x USB V2.0-port (nagy áramerősségű)
• Soros: 1x COM 1 port
• PROFIBUS/MPI: CP 5611-A2-kompatibilis interfész
• CompactFlash: 1x elölről hozzáférhető foglalat
• Optikai meghajtó: DVD +/-RW

Telepítési útmutató

1. Tápfeszültség lekapcsolása: A telepítés előtt győződjön meg arról, hogy a telepítési hely minden tápellátása le van kapcsolva, és biztosítva van a véletlen visszakapcsolás ellen.
2. Felszerelés: Rögzítse biztonságosan a Box PC-t megfelelő ipari szekrényben vagy vezérlőszekrényben, és biztosítsa a megfelelő szellőzést a hőelvezetéshez.
3. Tápellátás csatlakoztatása: Csatlakoztassa a 24 V DC ipari tápegységet a kijelölt kapcsokhoz, ügyelve a megfelelő polaritásra. Győződjön meg arról, hogy a tápegység megfelel az előírt feszültség- és áramkövetelményeknek.
4. Ethernet-csatlakozások: A hálózati integrációhoz csatlakoztassa az ipari Ethernet-kábeleket az RJ45-portokhoz. Elektromosan zajos környezetben árnyékolt kábeleket használjon.
5. USB- és soros csatlakozások: Az alkalmazás követelményeinek megfelelően csatlakoztassa a perifériás eszközöket az USB V2.0-portokhoz, a soros eszközöket pedig a COM 1 portra.
6. PROFIBUS/MPI-csatlakozás: PROFIBUS/MPI használata esetén csatlakoztassa a megfelelő kábelt a CP 5611-A2-kompatibilis interfészhez.
7. Földelés: Gondoskodjon a Box PC és a vezérlőszekrény megfelelő földeléséről az elektromágneses interferencia minimalizálása és az üzembiztonság érdekében.
8. Környezeti feltételek: Ellenőrizze, hogy az üzemi környezet hőmérséklete, páratartalma és rezgésszintje az ipari PC-berendezések számára engedélyezett tartományon belül van-e.
9. Első bekapcsolás: Miután minden csatlakozás biztonságosan rögzítve van, kapcsolja vissza a tápegységet, és ellenőrizze a rendszer megfelelő indulását és működését.
