Siemens

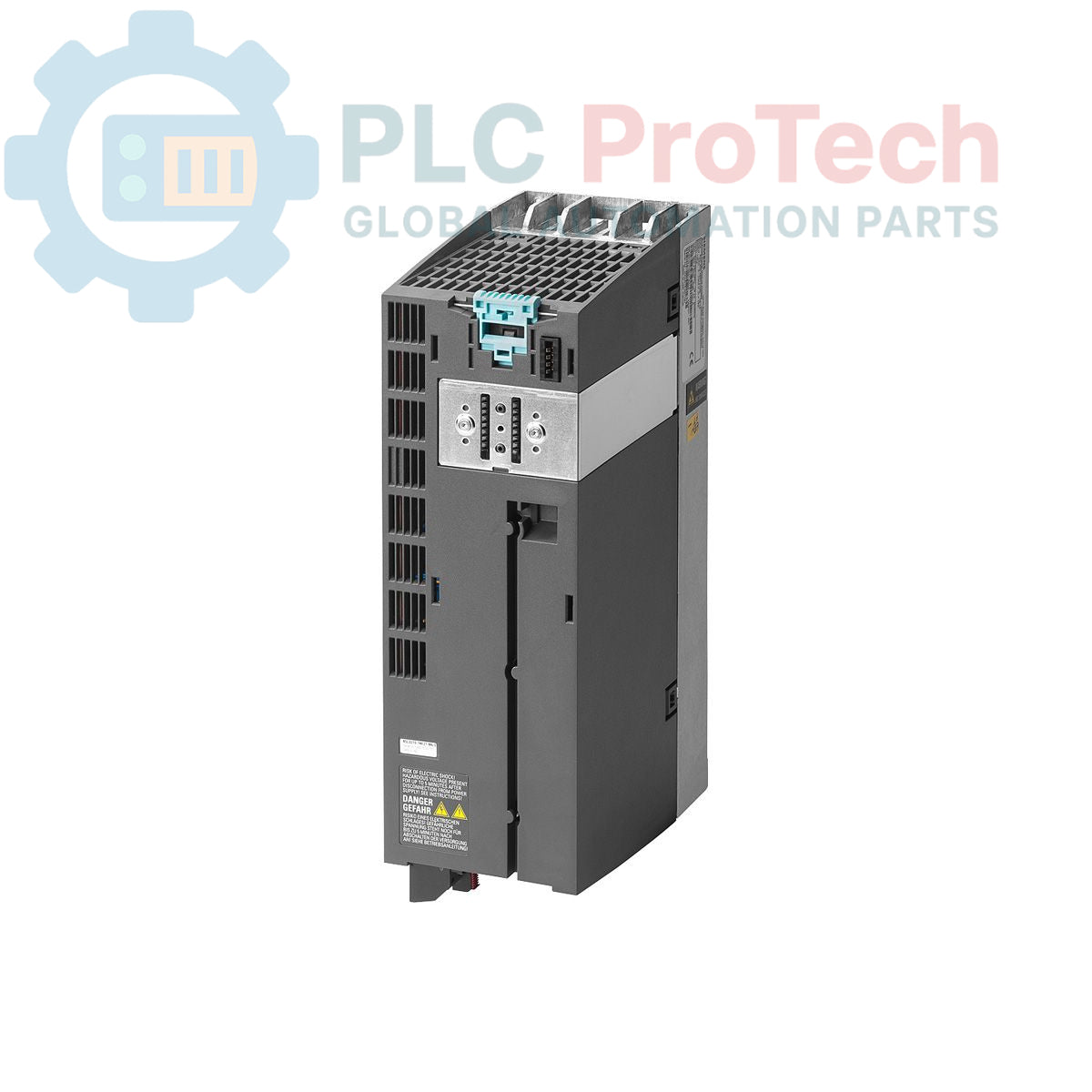

Siemens 6SL3210-1NE21-8AL0 SINAMICS G120 PM230 teljesítménymodul

SKU 6SL3210-1NE21-8AL0

Raktáron
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Siemens

  • Product No.: 6SL3210-1NE21-8AL0

  • Country of origin:Németország

  • Product Type: Teljesítménymodulok

  • Barcode: 85044095

  • Payment: T/T, Western Union

  • Weight: 2700g

  • Dimensions: 10,00 cm × 16,50 cm × 29,20 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Leírás

A 6SL3210-1NE21-8AL0 egy SINAMICS G120 Power Module (PM230), amelyet ipari automatizálási alkalmazások változtatható frekvenciájú hajtásaihoz (VFD) terveztek. Ez a Power Module beépített A osztályú szűrővel rendelkezik az elektromágneses zavarok csökkentése érdekében, továbbá IP20-as védettségi fokozatú, így szabványos vezérlőszekrényekbe szerelhető. Az egység 3 fázisú, 380–480 V AC (±10%) bemeneti feszültségtartományt támogat 47–63 Hz frekvencián.

A rugalmasságot szem előtt tartva ezt az FSB méretű modult különböző SINAMICS Control Unit vezérlőegységekkel való együttműködésre tervezték, különösen a CU240B/E-2 és a CU230P-2 egységekkel (V4.4 vagy újabb firmware szükséges). Alacsony túlterhelésű kimeneti teljesítményt biztosít, és hatékony hőelvezetésre tervezték 0 °C és +40 °C közötti környezeti hőmérsékleten. Kérjük, vegye figyelembe, hogy ez az egység jelenleg elavult terméknek minősül, és nem támogat integrált biztonsági funkciókat.

Jellemzők

  • Power Module: SINAMICS G120 PM230
  • Szűrő: Beépített A osztályú EMC-szűrő
  • Védelem: IP20 védettségi fokozat
  • Bemeneti teljesítmény: 3 fázisú, 380–480 V AC (47–63 Hz)
  • Kompatibilitás: CU240B/E-2 és CU230P-2 Control Unit vezérlőegységekkel való használatra tervezve
  • Túlterhelhetőség: 150% 3 s-ig, 110% 57 s-ig, 100% 240 s-ig
  • Hőmérséklet-tartomány: 0 °C és +40 °C között

Alkalmazások

  • Szivattyúk, ventilátorok és kompresszorok vezérlőrendszerei
  • HVAC-automatizálás és légáramlás-szabályozás
  • Szabályozott sebességvezérlést igénylő szállítórendszerek
  • Régebbi ipari hajtásrendszerek karbantartása

Műszaki adatok

Jellemző Specifikáció
Gyártó Siemens
Márka Sinamics
Sorozat G120 (PM230)
Modell 6SL3210-1NE21-8AL0
Tápfeszültség 380–480 V AC
Max. kimeneti feszültség 550 V
Max. kimeneti frekvencia 550 Hz
Névleges teljesítmény 5,5 kW
Keretméret FSB
Védettségi osztály IP20
Méretek 10,00 x 16,50 x 29,20 cm
Tömeg 2,70 kg
Termékállapot Elavult
Vámtarifaszám 85044095
ECCN 3A999

Telepítési útmutató

  • Felszerelés: A hatékony konvekciós hűtés biztosítása érdekében függőleges helyzetben, elektromos szekrényben szerelje fel; tartsa be a PM230 kézikönyvében meghatározott szabad távolságokat.
  • Vezérlőegység párosítása: A kompatibilitás biztosítása érdekében ellenőrizze, hogy a párosított Control Unit (CU240B/E-2 vagy CU230P-2) legalább V4.4 firmware-verzióval rendelkezik.
  • Vezetékezés: A 3 fázisú tápellátást az L1, L2, L3 bemeneti kapcsokra, a motort pedig az U, V, W kimeneti kapcsokra csatlakoztassa, megfelelő méretű árnyékolt kábelek használatával az EMC-kibocsátás minimalizálása érdekében.
  • Biztonsági megjegyzés: Ez a modul nem támogat integrált biztonsági funkciókat. Biztonságkritikus műveletek esetén külső biztonsági intézkedéseket kell alkalmazni.

FAQ

Mely vezérlőegységek kompatibilisek ezzel a teljesítménymodullal?

Ezt a modult a CU240B/E-2 és CU230P-2 vezérlőegységekkel való használatra adták ki, amennyiben azok V4.4-es vagy újabb firmware-verziót futtatnak.

Mekkora a 6SL3210-1NE21-8AL0 túlterhelhetősége?

3 másodpercig 150%-os, 57 másodpercig 110%-os, 240 másodpercig pedig 100%-os túlterhelhetőséget biztosít.

Támogatja ez a modul a biztonsági funkciókat?

Nem, az ehhez a cikkszámhoz támogatott PM230 teljesítménymodul-sorozat nem rendelkezik integrált biztonsági funkciókkal.

Mekkora a hajtás környezeti hőmérsékleti határértéke?

A modult 0 °C és +40 °C közötti üzemi környezeti hőmérséklet-tartományra tervezték.
