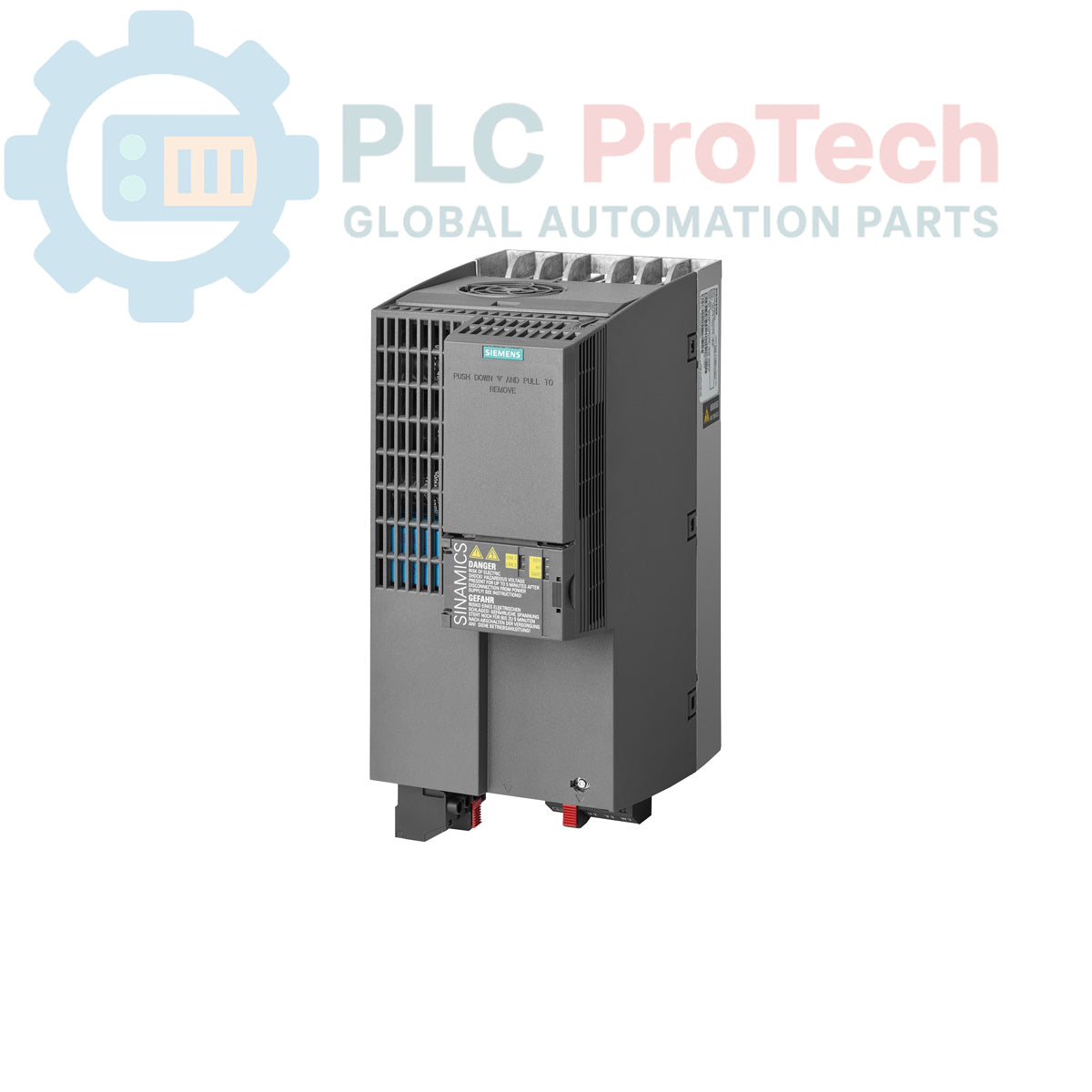

Siemens Sinamics G120C 6SL3210-1KE22-6AB1 kompakt frekvenciaváltó

Leírás

A Siemens Sinamics G120C 6SL3210-1KE22-6AB1 egy kompakt frekvenciaváltó, amelyet a motorfordulatszám pontos szabályozására és az ipari automatizálási környezetben nyújtott teljesítményre terveztek. A 47–63 Hz frekvenciájú, 380–480 V AC feszültségű háromfázisú tápellátással működő készülék névleges teljesítménye 11 kW, és 3 másodpercig 150%-os túlterhelhetőséget biztosít. A beépített A osztályú hálózati szűrővel, a Safe Torque Off (STO) biztonsági funkcióval, valamint a beépített USS- és Modbus RTU-mezőbusz-kommunikációs interfészekkel rendelkező 6SL3210-1KE22-6AB1 rugalmas vezérlést kínál 6 digitális bemenettel, 2 digitális kimenettel, 1 analóg bemenettel és 1 analóg kimenettel. A kompakt, IP20 védettségű, FSC méretű készülék mérete 29,50 x 14,00 x 20,30 cm, így optimális megoldást jelent az igényes gépgyártási és termelési alkalmazásokhoz.

Jellemzők

• 11 kW névleges teljesítmény, 3 másodpercig 150%-os túlterhelhetőséggel
• Háromfázisú tápbemenet 380–480 V AC feszültséghez, 47–63 Hz frekvencián
• Beépített A osztályú EMC-szűrő az elektromos zavarok csökkentésére
• Beépített Safe Torque Off (STO) funkcionális biztonsági megoldás
• Beépített USS- és Modbus RTU-mezőbusz-kommunikációs interfészek
• Átfogó I/O-konfiguráció: 6 digitális bemenet, 2 digitális kimenet, 1 analóg bemenet és 1 analóg kimenet
• Kompakt, IP20 védettségű FSC méretű kialakítás, vezérlőszekrénybe történő szereléshez optimalizálva

Alkalmazások

• Ipari szállítópályák és anyagmozgató rendszerek
• Szivattyúk, ventilátorok és kompresszorok hajtásrendszerei
• Csomagológépek és automatizált összeszerelő berendezések
• Szerszámgépek segédtengelyei és általános gyártási termelősorok

Műszaki adatok

Telepítési útmutató

• A mechanikai felszerelés vagy a bekötés megkezdése előtt gondoskodjon arról, hogy minden bejövő hálózati tápellátás és külső 24 V-os vezérlőtáp teljesen le legyen választva és lezárással biztosítva legyen.
• A hajtást függőlegesen, sík, nem gyúlékony felületre, burkolaton belül szerelje fel, és felül, illetve alul biztosítson elegendő szabad helyet a megfelelő hőáramlás érdekében.
• A motortápkábeleket árnyékolt kábelekkel csatlakoztassa, és az árnyékolást mind a hajtás, mind a motor vázföldelési pontjánál biztonságosan kösse be.
• A kisfeszültségű vezérlő-, mezőbusz- és I/O-jelvezetékeket fizikailag vezesse elkülönítve a nagyfeszültségű tápvezetékektől az elektromágneses zavarok csökkentése érdekében.
