Manufacturer: Weidmuller
Product No.: PRO ECO 960W 24V 40A
Country of origin:Németország
Product Type: DIN-sínes tápegységek
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 160 mm x 125 mm x 120 mm
Shipping port: Xiamen
Warranty: 12 months

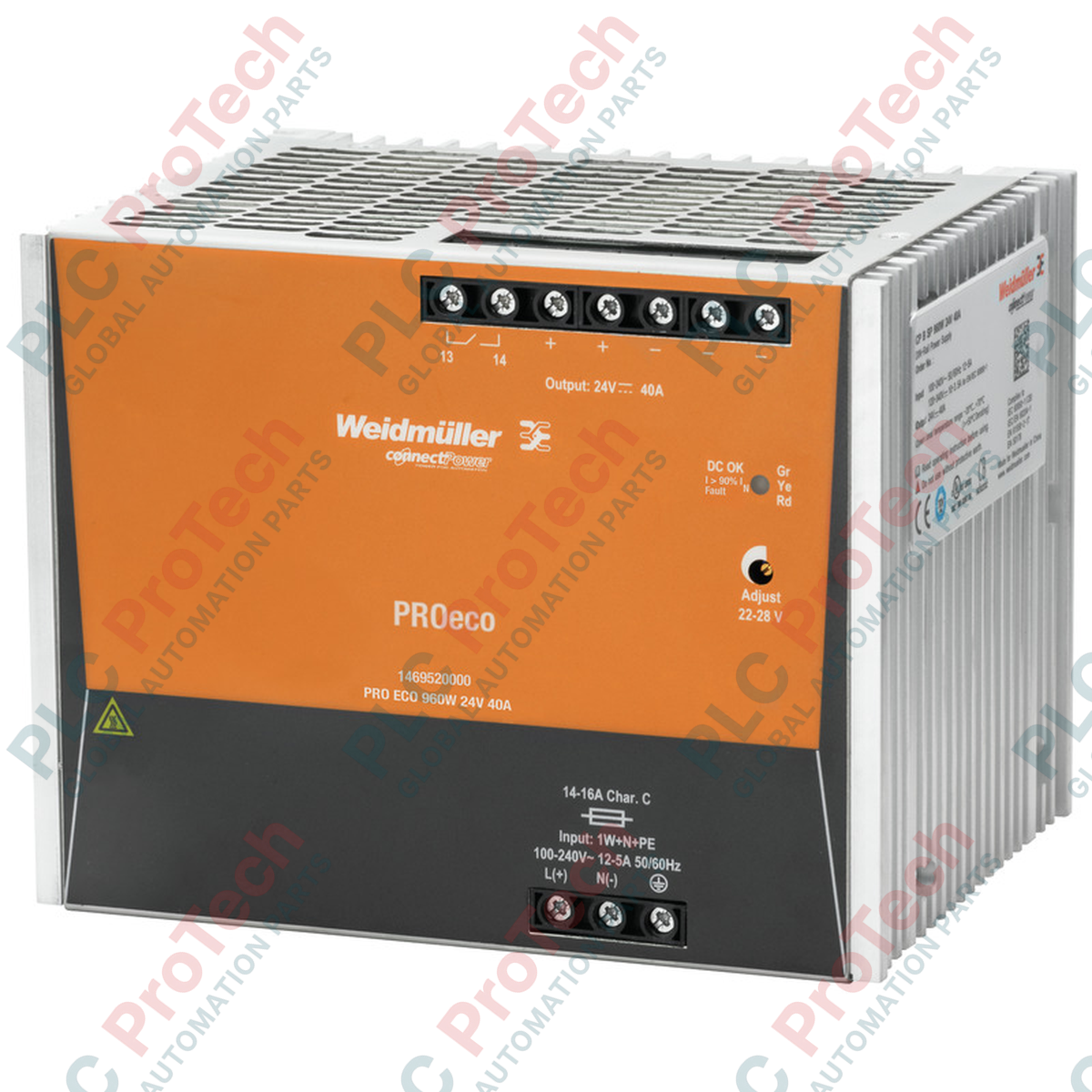

Az igényes ipari környezetekben nagy kapacitású DC-tápelosztásra tervezett Weidmuller 1469520000 (modell: PRO ECO 960W 24V 40A) kapcsolóüzemű tápegység szabályozott, legfeljebb 40 A-es 24 V DC-kimenetet biztosít. Ez a robusztus, DIN-sínre szerelhető modul kompakt kialakítást 93%-os üzemi hatásfokkal ötvöz, minimalizálva a vezérlőszekrények hőterhelését, és stabil tápellátást biztosítva a PLC-k, HMI-k és terepi működtetők számára.
| Rendelési szám | Típusmegjelölés | GTIN / EAN | Standard csomagmennyiség |
|---|---|---|---|
| 1469520000 | PRO ECO 960W 24V 40A | 4050118275704 | 1 db |
| Gyártó | Weidmuller |
| Sorozat | PROeco |
| Névleges kimeneti feszültség | 24 V DC ± 1% (22–28 V DC között potenciométerrel állítható) |
| Folyamatos kimeneti áram | 40 A @ 50 °C / 24 A @ 70 °C |
| Kimeneti teljesítmény | 960 W |
| AC-bemeneti feszültségtartomány | 85–264 V AC (100 V AC alatt csökkentett terhelés szükséges) |
| DC-bemeneti feszültségtartomány | 80–370 V DC (120 V DC alatt csökkentett terhelés szükséges) |
| AC-áramfelvétel | 4,6 A @ 230 V AC / 9,9 A @ 110 V AC |
| Frekvenciatartomány, AC | 47–63 Hz |
| Bekapcsolási áram | Max. 5 A |
| Hatásfok | 93% |
| Teljesítményveszteség (üresjárat / névleges) | 8 W (üresjárat) / 85 W (névleges terhelés) |
| Csatlakozási rendszer | Csavaros csatlakozás |
| Burkolat kivitele | Fém, korrózióálló |
| Üzemi hőmérséklet | -25 °C és 70 °C között |
| Tárolási hőmérséklet | -40 °C és 85 °C között |
| Méret (W x Ma x Mé) | 160 mm x 125 mm x 120 mm |
| Nettó tömeg | 3190 g |
| Szállítási tömeg (számított) | 3,5 kg |
| LED színe | Állapot / küszöbérték | Működés jelentése |
|---|---|---|
| Zöld | Uoutput > 21,6 V DC | Normál működés; a kimeneti feszültség az elfogadható határértékeken belül van. |
| Sárga | Ioutput > 90% IRated typ. | Nagy terhelésre figyelmeztető jelzés; a kimeneti áram megközelíti a maximális kapacitást. |
| Piros | Uoutput < 20,4 V DC | Hibaállapot; túlterhelés, túlmelegedés, rövidzárlat vagy alacsony feszültség. |
A PROeco sorozatot a Weidmuller prémium PROmax és PROtop sorozatának helytakarékos és költséghatékony alternatívájaként tervezték. Régebbi, 40 A-es tápegységek cseréjekor ellenőrizze a TS 35 sínen elfoglalt 160 mm-es szélességet, mivel a nagy teljesítményű egységeknek megfelelő oldalirányú távolságra van szükségük a hőelvezetéshez.
A PRO ECO 960W esetében kritikus szempont a hőmérséklet miatti teljesítménycsökkentési profil. Miközben legfeljebb 50 °C környezeti hőmérsékleten teljes 40 A-t biztosít, a kimeneti kapacitás lineárisan 24 A-re csökken 70 °C-on. A határérték közelében, szellőzés nélküli szekrényben történő üzemeltetés működésbe hozza a belső hővédelmet, ami a kimenet ciklikus ki- és bekapcsolását okozza.
A nagy, 40 A-es kimeneti áram miatt ügyeljen a kimeneti vezetékek megfelelő méretezésére (a jelentős feszültségesés megelőzése érdekében legalább 10 AWG / 6 mm² keresztmetszetű rézvezeték ajánlott) a teljes vezetékszakaszon. Legfeljebb 3 egység párhuzamos üzemének beállításakor precíz digitális multiméterrel állítsa be az egyes egységek kimeneti feszültségét az előlapi potenciométerrel úgy, hogy azok egymáshoz képest ±50 mV-on belül legyenek, mielőtt összeköti a kimeneteket.
A telepítés, bekötés vagy karbantartás megkezdése előtt feszültségmentesítsen minden AC- és DC-tápforrást. Gondoskodjon arról, hogy a bemeneti megszakító le legyen zárva. Ne nyissa fel a fémházat; a belső kondenzátorokban a tápellátás lekapcsolása után is veszélyes maradékfeszültség maradhat.
Pattintsa az egységet biztonságosan szabványos TS 35 DIN-sínre. Ügyeljen függőleges beépítési helyzetre: a bemeneti kapcsok legyenek alul, a kimeneti kapcsok pedig felül a természetes konvekciós hűtés elősegítése érdekében.
Az egység felett és alatt legalább 50 mm, a szomszédos, aktív, hőt termelő alkatrészektől oldalirányban pedig 20 mm szabad helyet biztosítson.
Először csatlakoztassa a védőföldelés (PE) földelőkapcsát. Az AC-bemenetet (L, N) vagy a DC-bemeneti kapcsokat a beépített csavaros csatlakozókon keresztül kösse be, és húzza meg a gyártó által meghatározott nyomatékkal.
Csatlakoztassa a 24 V DC terhelési vezetékeket a kimeneti kapcsokhoz, ügyelve a helyes polaritásra. Kapcsolja be a bemeneti tápforrást, és ellenőrizze, hogy a zöld LED világít-e.
