Oltre la logica Ladder: ciò che il PLC sa già

I PLC moderni fanno molto più che eseguire programmi utente. Sotto ogni ciclo di scansione, il controllore monitora continuamente le proprie condizioni, prestazioni e stato operativo.

Questi valori a livello di sistema spesso rimangono nascosti, ma offrono agli ingegneri un potente livello diagnostico. Accedervi trasforma un PLC da dispositivo di controllo in un sistema in grado di auto-segnalare il proprio stato.

I segnali nascosti che definiscono il comportamento del sistema

Consapevolezza dell'avvio e logica della prima scansione

Il bit della prima scansione si attiva una sola volta dopo l'accensione o il passaggio di modalità. Questo segnale consente alle routine di inizializzazione di essere eseguite in modo sicuro e prevedibile.

È ampiamente utilizzato per reimpostare le variabili, convalidare la disponibilità del sistema e rilevare arresti imprevisti.

Orologio in tempo reale e controllo basato sul tempo

I valori dell'orologio integrato forniscono timestamp accurati senza dipendere da timer. Ciò consente la pianificazione, la registrazione degli eventi e la sincronizzazione tra sistemi distribuiti.

La consapevolezza temporale diventa essenziale quando si integrano i PLC con piattaforme SCADA o sistemi historian.

Modalità di esecuzione e stato della CPU

Gli indicatori della modalità di esecuzione mostrano se il PLC è in funzione, arrestato o rimane in modalità programma. Questi valori aiutano gli operatori a comprendere in tempo reale la disponibilità del sistema.

Tuttavia, gli ingegneri devono tenere conto dei ritardi di aggiornamento durante il passaggio da una modalità all'altra.

Rilevamento dei guasti e segnalazione degli errori

Gli errori vengono visualizzati tramite LED, ma i valori di sistema espongono dati diagnostici più approfonditi. Questi includono il tipo di guasto, la gravità e i moduli interessati.

Questo livello di dettaglio consente una gestione avanzata degli allarmi e il monitoraggio remoto.

Figura 1. I dati dettagliati sui guasti consentono una risoluzione dei problemi e un ripristino del sistema più rapidi.

Il tempo di scansione come indicatore delle prestazioni

Il tempo di scansione indica quanto impiega il PLC a eseguire un ciclo di programma. Il monitoraggio di questo valore aiuta a rilevare condizioni di sovraccarico e logiche inefficienti.

Nelle applicazioni ad alta velocità, anche piccoli aumenti del tempo di scansione possono influire sulle prestazioni del sistema.

Identità della CPU e trasparenza del firmware

I valori di sistema includono spesso il modello del controllore, la versione del firmware e i dettagli del programma attivo. Queste informazioni sono fondamentali durante la manutenzione e la diagnostica remota.

Supporta inoltre la gestione degli asset all'interno di grandi installazioni industriali.

Accesso ai valori di sistema tra diverse piattaforme

Accesso diretto ai tag nei PLC moderni

Molte piattaforme espongono i valori di sistema come tag predefiniti. Questo metodo offre semplicità e usabilità immediata all'interno delle routine logiche.

Tuttavia, una visibilità eccessiva può appesantire i database dei tag, quindi alcuni valori rimangono nascosti finché non vengono richiamati manualmente.

Metodi di recupero basati su istruzioni

Altri sistemi richiedono istruzioni dedicate per recuperare i dati interni. Queste istruzioni mappano i valori di sistema in variabili definite dall'utente.

Questo approccio strutturato migliora la scalabilità, soprattutto nelle architetture di automazione complesse.

Implementazioni specifiche del fornitore

Controllori Rockwell: accesso strutturato al sistema

Nei sistemi legacy, i dati di stato risiedono in file di memoria dedicati. I controllori moderni utilizzano istruzioni strutturate come GSV per estrarre gli attributi di sistema.

Questo metodo consente agli ingegneri di decodificare con precisione lo stato del controllore, le condizioni di errore e le modalità operative.

Piattaforme Siemens: astrazione funzionale

I controllori Siemens si affidano a blocchi funzione di sistema per recuperare i dati. Ogni funzione è destinata a un parametro specifico, come l’identità della CPU o la configurazione di rete.

Per gli ingegneri che lavorano con architetture distribuite, l’esplorazione dei sistemi Siemens SIMATIC S7 mostra come la diagnostica si integri strettamente con la logica di controllo.

Figura 2. Gli indicatori della modalità di esecuzione offrono una visione immediata dello stato del sistema.

Semplicità basata sui tag in altre piattaforme

Alcuni PLC espongono direttamente i valori di sistema sotto forma di tag strutturati. Ciò semplifica l’accesso per gli ingegneri e riduce i tempi di sviluppo.

Supporta inoltre una rapida integrazione con sistemi di visualizzazione come HMI e dashboard.

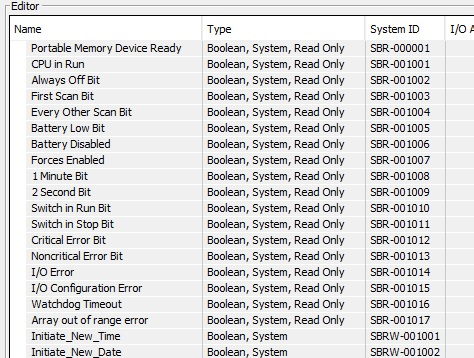

Figura 3. Gli elenchi dei tag di sistema forniscono accesso diretto alla diagnostica del controllore.

Prospettiva applicativa: trasformare i dati in decisioni

I valori di sistema svolgono un ruolo fondamentale nella manutenzione predittiva e nella visibilità operativa. Gli ingegneri li utilizzano per rilevare le anomalie prima che si verifichino guasti.

Quando integrati con piattaforme HMI e di computing industriale, questi valori consentono di creare dashboard in tempo reale e sistemi di diagnostica remota.

Questo approccio riduce i tempi di inattività e migliora il processo decisionale in tutta l’area produttiva.

Approfondimento sul settore: la diagnostica come principio progettuale fondamentale

L’automazione industriale si sta orientando verso operazioni basate sui dati. I controllori non fungono più soltanto da motori logici, ma anche da fonti di dati.

La trasparenza a livello di sistema sostiene le iniziative di trasformazione digitale, tra cui il monitoraggio delle condizioni e l’analisi edge.

I fornitori continuano ad ampliare le funzionalità diagnostiche, rendendo i valori di sistema più accessibili e utilizzabili.

Prospettiva dell’autore

Nella pratica, gli ingegneri spesso trascurano i valori di sistema durante lo sviluppo iniziale. È un’opportunità mancata.

Questi segnali interni offrono una visione diretta dello stato e del comportamento del controllore. Sfruttarli tempestivamente consente di realizzare sistemi più robusti e facili da mantenere.

Il vero vantaggio non consiste nell’accedere ai dati, ma nell’utilizzarli in modo intelligente per anticipare i problemi prima che interrompano le operazioni.

Marcus Hale, analista di sistemi industriali — 14 anni di esperienza nella diagnostica dei PLC e nell’integrazione dei sistemi di controllo, con attività progettuali su piattaforme Rockwell Automation e Schneider Electric.
