Perché la logica booleana avanzata è importante nella programmazione PLC moderna

La maggior parte delle applicazioni PLC si basa su operazioni booleane fondamentali come AND, OR e NOT. Queste funzioni logiche di base costituiscono l'ossatura dell'automazione industriale e sono ampiamente utilizzate nel controllo delle macchine, nella sequenziazione dei processi, nella gestione degli allarmi, nel controllo dei motori e nelle applicazioni di interblocco di sicurezza.

Tuttavia, gli ambienti produttivi moderni sono diventati significativamente più complessi. Le linee di produzione integrano oggi centinaia o persino migliaia di sensori, attuatori, azionamenti e dispositivi di controllo che devono interagire in modo prevedibile. Con l'aumentare della complessità del sistema, le soluzioni tradizionali basate sulla logica ladder diventano spesso difficili da gestire, diagnosticare ed estendere.

Questa difficoltà è particolarmente evidente nelle linee di confezionamento ad alta velocità, nei magazzini automatizzati, nei sistemi di movimentazione dei materiali, negli impianti di lavorazione a lotti e nelle celle di produzione avanzate, dove è necessario valutare simultaneamente molteplici condizioni operative.

La programmazione con diagrammi a blocchi funzionali (FBD) offre un'alternativa efficace per gestire questi requisiti avanzati. Invece di costruire grandi reti ladder piene di diramazioni e condizioni logiche annidate, gli ingegneri possono implementare funzioni booleane specializzate che semplificano la struttura del programma migliorandone al contempo la leggibilità.

Le funzioni avanzate della logica booleana consentono ai programmatori PLC di creare sofisticati algoritmi decisionali utilizzando elementi di programmazione compatti e altamente visivi. Queste funzioni contribuiscono a ridurre i tempi di progettazione, semplificare la risoluzione dei problemi e migliorare la manutenibilità a lungo termine.

Le moderne piattaforme di automazione, come Allen-Bradley ControlLogix, Siemens SIMATIC S7, sistemi PLC ABB e GE RX3i PACSystems, supportano funzionalità avanzate di programmazione a blocchi funzionali che rendono queste tecniche pratiche nelle applicazioni industriali reali.

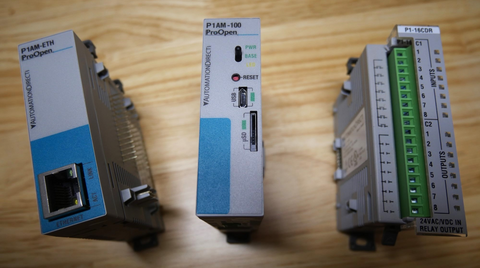

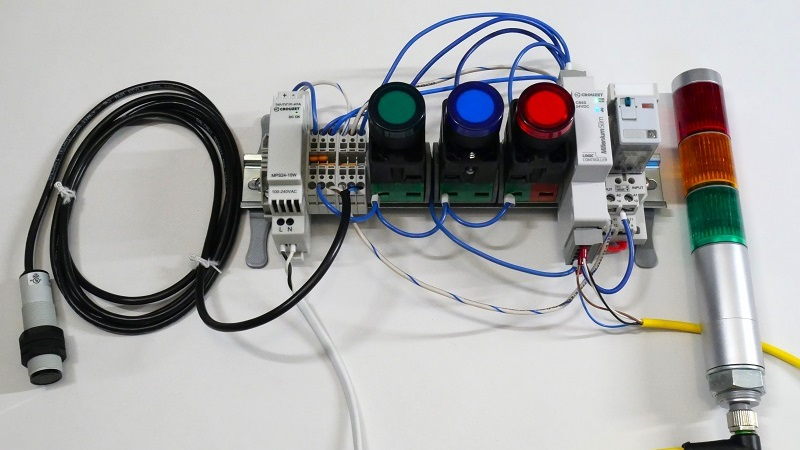

Figura 1. Una piattaforma PLC compatta configurata con più ingressi e uscite digitali per dimostrare i concetti avanzati della logica booleana.

Comprendere la logica booleana oltre le porte logiche di base

La logica booleana costituisce la base matematica di ogni programma di controllo PLC. In sostanza, l'algebra booleana opera utilizzando stati binari rappresentati da 1 e 0, vero e falso oppure condizioni di acceso e spento.

I sistemi di controllo industriale sono naturalmente adatti alla logica booleana perché la maggior parte dei dispositivi di campo comunica tramite segnali discreti. Pulsanti, sensori di prossimità, sensori fotoelettrici, interruttori di finecorsa, relè e contattori funzionano tutti utilizzando stati binari.

Le funzioni logiche di base includono:

• Logica AND
• Logica OR
• Logica NOT
• Logica NAND
• Logica NOR
• Logica XOR

Queste funzioni sono sufficienti per molte attività di automazione standard. Tuttavia, gli ingegneri si trovano spesso ad affrontare situazioni in cui sono necessarie strutture decisionali più avanzate.

Ecco alcuni esempi:

• Selezione complessa delle modalità della macchina
• Elaborazione degli allarmi a condizioni multiple
• Selezione automatica delle ricette
• Gestione della ridondanza delle apparecchiature
• Applicazioni di instradamento dei segnali
• Logica di controllo dinamico dei processi
• Controllo di sequenze ad alta velocità

In queste situazioni, le funzioni booleane avanzate possono ridurre drasticamente la complessità della programmazione, aumentando al contempo la flessibilità operativa.

Tra le funzioni avanzate più utili disponibili in molti ambienti FBD vi sono:

• Tabelle di verità personalizzate
• Multiplexer e demultiplexer
• Generatori di impulsi
• Trigger di Schmitt

Sebbene queste funzioni abbiano avuto origine nell'elettronica digitale, sono diventate strumenti preziosi per risolvere problemi reali dell'automazione industriale.

Perché la programmazione con Function Block Diagram eccelle nella progettazione della logica avanzata

Ogni linguaggio di programmazione IEC 61131-3 offre vantaggi specifici.

La logica Ladder rimane molto diffusa perché assomiglia strettamente ai tradizionali circuiti di controllo a relè. Lo Structured Text offre una flessibilità eccezionale per le operazioni matematiche e la gestione dei dati. I Sequential Function Chart semplificano il controllo procedurale.

Il Function Block Diagram occupa una posizione unica perché rappresenta visivamente il flusso dei segnali tra gli elementi funzionali.

Anziché concentrarsi su contatti e bobine, l'FBD consente agli ingegneri di osservare come le informazioni si muovono all'interno di una strategia di controllo.

Ciò rende l'FBD particolarmente efficace per implementare strutture logiche derivate dai circuiti elettronici.

Molte funzioni booleane avanzate utilizzate negli ambienti di programmazione PLC sono rappresentazioni software dirette di circuiti integrati presenti nell'elettronica digitale da decenni.

Poiché il layout grafico assomiglia strettamente ai percorsi effettivi dei segnali, gli ingegneri spesso riescono a comprendere più rapidamente le strategie di controllo complesse rispetto alle implementazioni equivalenti in logica Ladder.

Questo vantaggio diventa sempre più importante man mano che i sistemi di automazione diventano più estesi e interconnessi.

Tabelle di verità personalizzate: semplificare la logica decisionale complessa

Uno degli strumenti più potenti, ma ancora poco utilizzati, nella programmazione con Function Block Diagram è la tabella di verità personalizzata. Sebbene molti programmatori PLC si affidino esclusivamente ai rami Ladder per valutare più condizioni di ingresso, le tabelle di verità offrono una soluzione molto più elegante quando è necessario analizzare numerosi stati operativi.

Una tabella di verità è essenzialmente una matrice decisionale predefinita. Ogni possibile combinazione di ingressi viene associata a uno stato di uscita desiderato. Invece di costruire lunghi rami Ladder pieni di contatti normalmente aperti e normalmente chiusi, l'ingegnere definisce semplicemente il comportamento di uscita previsto per ogni combinazione di ingressi.

Il valore di questo approccio diventa sempre più evidente con l'aumentare della complessità del sistema.

Consideriamo una macchina con quattro condizioni operative discrete, rappresentate da quattro ingressi digitali. Questi quattro ingressi generano sedici combinazioni possibili. Un'implementazione tradizionale con logica ladder può richiedere numerosi rami e condizioni annidate per valutare ogni scenario.

Con l'aumentare del numero di ingressi, la complessità del programma cresce in modo esponenziale.

Con:

• 4 ingressi = 16 combinazioni possibili
• 5 ingressi = 32 combinazioni possibili
• 6 ingressi = 64 combinazioni possibili
• 8 ingressi = 256 combinazioni possibili

Gestire questo livello di complessità attraverso strutture ladder convenzionali può diventare difficile sia per i programmatori sia per il personale addetto alla manutenzione.

Figura 2. La logica ladder tradizionale richiede spesso più rami per valutare numerose combinazioni di ingressi.

Le tabelle della verità offrono un'alternativa più chiara, centralizzando la logica decisionale in un unico blocco funzione.

Invece di esaminare numerosi rami ladder durante la ricerca dei guasti, gli ingegneri possono consultare rapidamente la tabella della verità e verificare il comportamento previsto per qualsiasi condizione operativa.

Questo approccio migliora la leggibilità, riduce gli errori di programmazione e semplifica le modifiche future.

Applicazioni industriali della logica basata su tabelle della verità

Le tabelle della verità sono particolarmente utili quando le macchine operano in più modalità, con diverse ricette o in differenti stati di processo.

Le applicazioni industriali comuni includono:

• Selezione automatica della modalità della macchina
• Controllo della configurazione della confezionatrice
• Decisioni di instradamento dei trasportatori
• Sistemi di gestione delle ricette
• Logica di autorizzazione dell'operatore
• Controllo delle apparecchiature ridondanti
• Valutazione delle condizioni permissive di processo

Ad esempio, una confezionatrice può supportare più dimensioni di prodotto e formati di confezionamento. In base alle selezioni dell'operatore, ai programmi di produzione e alle apparecchiature disponibili, il PLC deve determinare quale configurazione della macchina deve diventare attiva.

Una tabella della verità consente di gestire queste combinazioni in modo efficiente, senza creare strutture ladder grandi e difficili da mantenere.

Analogamente, le industrie di processo utilizzano spesso le tabelle della verità per valutare le condizioni permissive di avviamento. Prima che una turbina, un compressore o un'unità di processo possa avviarsi, è necessario verificare decine di condizioni operative.

Rappresentare questi requisiti attraverso una logica strutturata basata su tabelle della verità può migliorare significativamente l'organizzazione del programma.

Figura 3. Le tabelle della verità nei diagrammi a blocchi funzione forniscono un metodo compatto per gestire condizioni operative complesse.

Multiplexer: selezione efficiente dei segnali nelle applicazioni PLC

Con l'espansione dei sistemi industriali, i programmi PLC devono spesso selezionare informazioni provenienti da più fonti, presentando alla logica a valle un solo valore di uscita.

È qui che i multiplexer diventano estremamente utili.

Un multiplexer, comunemente indicato come MUX, funziona come un selettore intelligente del segnale. Sono disponibili più ingressi, ma in un dato momento solo uno di essi può passare all'uscita.

L'ingresso attivo è determinato dai segnali del selettore.

Sebbene i multiplexer siano nati nell’elettronica digitale, risolvono molte problematiche pratiche dell’automazione.

Si può pensare a un multiplexer come a un selettore di sorgenti in ambito industriale.

Proprio come un televisore consente agli utenti di scegliere un canale tra centinaia di trasmissioni disponibili, un multiplexer consente a un PLC di selezionare un segnale tra molte sorgenti disponibili.

Questa funzionalità è particolarmente utile quando le macchine operano in più modalità di produzione.

Invece di creare routine di controllo separate per ogni scenario operativo, gli ingegneri possono utilizzare i multiplexer per instradare dinamicamente le informazioni in base alle condizioni operative attuali.

Applicazioni reali dei multiplexer nell’automazione industriale

I multiplexer si trovano comunemente nei sistemi avanzati di controllo delle macchine, dove le condizioni operative cambiano frequentemente.

Ecco alcuni esempi:

• Linee di produzione multiprodotto
• Sistemi di controllo dei processi batch
• Piattaforme per la gestione delle ricette
• Selezione di sensori ridondanti
• Commutazione automatica delle apparecchiature
• Funzionamento delle macchine a velocità multiple
• Sistemi di bilanciamento delle linee di produzione

Si consideri una linea di processo che produce diverse varianti di prodotto.

Ogni prodotto può richiedere setpoint di velocità, limiti di temperatura, valori obiettivo di pressione o parametri di qualità specifici. Invece di creare molteplici strutture di controllo indipendenti, il PLC può utilizzare un multiplexer per selezionare il set di parametri appropriato in base alla ricetta attiva.

Questo riduce la complessità della programmazione e migliora al contempo la flessibilità.

I moderni sistemi di automazione basati su Allen-Bradley CompactLogix, Beckhoff Automation e B&R Automation utilizzano frequentemente queste tecniche per supportare ambienti di produzione altamente flessibili.

Poiché la produzione diventa sempre più basata sui dati, le strategie di gestione dei segnali, come il multiplexing, continuano a svolgere un ruolo importante nella progettazione efficiente dei programmi PLC.

Figura 4. Un multiplexer instrada verso l’uscita un segnale selezionato in base allo stato degli ingressi dei selettori.

Demultiplexer: instradare un segnale verso più destinazioni

Se un multiplexer seleziona un segnale tra molte sorgenti possibili, un demultiplexer svolge il compito opposto. Un singolo segnale di ingresso viene indirizzato verso una delle diverse uscite in base alle condizioni dei selettori.

Sebbene i demultiplexer ricevano meno attenzione rispetto ai multiplexer, sono estremamente utili nei sistemi di automazione industriale in cui comandi, allarmi o informazioni di processo devono essere instradati dinamicamente.

Invece di creare molteplici routine di controllo duplicate, gli ingegneri possono utilizzare un demultiplexer per distribuire le informazioni in modo intelligente in tutto il sistema di controllo.

Questo approccio migliora l’organizzazione del programma e riduce la duplicazione di codice non necessaria.

Le applicazioni industriali comuni includono:

• Sistemi automatici di smistamento dei prodotti
• Controllo dei deviatori del trasportatore
• Reti di distribuzione degli allarmi
• Gestione delle modalità della macchina
• Sistemi di instradamento delle linee di produzione
• Apparecchiature per l'automazione dei magazzini
• Applicazioni di movimentazione dei materiali

Ad esempio, un magazzino automatizzato può ricevere prodotti da un unico trasportatore e distribuirli a più corsie di stoccaggio. In base alle informazioni del codice a barre o ai dati di produzione, un demultiplexer può indirizzare il comando di instradamento verso la destinazione corretta.

Senza questa funzionalità, gli ingegneri dovrebbero spesso creare strutture a diramazioni più grandi e complesse, difficili da manutenere nel tempo.

Generatori di impulsi: un approccio diverso al controllo della temporizzazione

I timer sono tra le istruzioni più utilizzate nella programmazione dei PLC. La maggior parte degli ingegneri conosce i tradizionali timer con ritardo all'attivazione (TON) e con ritardo alla disattivazione (TOF), che forniscono funzioni di attivazione o disattivazione ritardata.

Tuttavia, la logica booleana avanzata introduce un altro utile elemento di temporizzazione noto come generatore di impulsi o multivibratore monostabile.

A differenza dei timer convenzionali, un generatore di impulsi produce immediatamente un impulso di uscita di durata fissa dopo aver ricevuto un segnale di attivazione.

L'uscita si attiva istantaneamente, rimane attiva per un periodo prestabilito e poi si disattiva automaticamente, indipendentemente dallo stato persistente dell'ingresso di attivazione.

Questo comportamento rende i generatori di impulsi ideali per le applicazioni in cui è richiesta una durata di uscita controllata.

Invece di mantenere un'uscita attiva finché l'ingresso rimane attivo, il generatore di impulsi garantisce un'ampiezza dell'impulso prevedibile.

Figura 5. Un generatore di impulsi crea un impulso di uscita di durata fissa ogni volta che si verifica un evento di attivazione.

Usi industriali pratici dei generatori di impulsi

I generatori di impulsi sono presenti in molti sistemi di automazione in cui è richiesta un'azione breve e controllata.

Le applicazioni tipiche includono:

• Meccanismi di espulsione dei pezzi
• Applicatori di etichette
• Attivazione di cilindri pneumatici
• Funzioni di reset della macchina
• Sistemi di riconoscimento degli allarmi
• Attivazione di processi batch
• Controllo della spaziatura dei prodotti sul trasportatore

Si consideri una confezionatrice che utilizza un getto d'aria pneumatico per rimuovere i prodotti difettosi da un trasportatore.

Se la valvola di scarto rimane alimentata troppo a lungo, possono essere interessati più prodotti. Se l'impulso è troppo breve, il prodotto difettoso potrebbe non essere rimosso correttamente.

Un generatore di impulsi garantisce che la durata del getto d'aria rimanga costante, indipendentemente dalla durata della condizione di attivazione.

Questa funzionalità migliora la qualità del prodotto riducendo al contempo l'usura meccanica e il consumo di aria compressa.

I generatori di impulsi sono inoltre utilizzati frequentemente nelle funzioni di sicurezza delle macchine e nelle interfacce operatore.

Ad esempio, un pulsante di reset potrebbe dover generare solo un breve impulso per riconoscere una condizione di guasto. L'uso di un generatore di impulsi previene un'attivazione prolungata accidentale, garantendo al contempo un comportamento prevedibile del sistema.

Logica degli impulsi nei sistemi di produzione ad alta velocità

Le moderne apparecchiature di produzione spesso operano a velocità che superano i tempi di reazione umani. In questi ambienti, i segnali di controllo di breve durata diventano essenziali.

Applicazioni come l’assemblaggio robotizzato, i sistemi pick-and-place, le linee di confezionamento ad alta velocità e le apparecchiature per l’ispezione automatizzata dipendono spesso da impulsi temporizzati con precisione.

La programmazione tramite Function Block Diagram offre un metodo visivo per implementare queste funzioni di temporizzazione mantenendo chiara la struttura del programma.

Anziché creare combinazioni complesse di temporizzatori utilizzando più istruzioni ladder, gli ingegneri possono spesso ottenere lo stesso risultato usando un singolo blocco di generazione degli impulsi.

Ciò riduce la complessità del programma e migliora l’efficienza della ricerca e risoluzione dei problemi.

Poiché i ritmi di produzione continuano ad aumentare in tutti i settori, le strategie di controllo basate su impulsi stanno diventando sempre più importanti per mantenere la sincronizzazione tra macchine e processi.

Perché l’elaborazione del segnale è importante nei sistemi di controllo industriale

Una difficoltà spesso trascurata dai nuovi programmatori PLC è l’instabilità del segnale.

I sensori del mondo reale raramente producono segnali perfetti.

Rumore, vibrazioni, condizioni ambientali, movimenti meccanici e fluttuazioni del processo possono far oscillare i valori dei sensori intorno a soglie importanti.

Se queste fluttuazioni non vengono gestite correttamente, le uscite del PLC possono commutare rapidamente tra gli stati on e off.

Questo fenomeno può causare usura delle apparecchiature, comportamento instabile delle macchine, allarmi indesiderati e una riduzione delle prestazioni del processo.

Le funzioni booleane avanzate offrono diverse tecniche per affrontare queste problematiche.

Tra le soluzioni più efficaci vi è il trigger di Schmitt.

Figura 6. Un trigger di Schmitt utilizza soglie superiore e inferiore separate per impedire la commutazione instabile dell’uscita.

Trigger di Schmitt: eliminare il rumore e le condizioni di commutazione instabili

Il trigger di Schmitt è una delle funzioni booleane avanzate più pratiche disponibili nei moderni sistemi di controllo. Sebbene abbia avuto origine nella progettazione dei circuiti elettronici, il suo valore nell’automazione industriale rimane significativo, perché i processi reali raramente si comportano in modo così ordinato come negli esempi dei manuali.

La maggior parte dei sensori industriali opera in ambienti caratterizzati da vibrazioni, rumore elettrico, variazioni di temperatura, disturbi del processo e movimenti meccanici. Di conseguenza, i segnali dei sensori spesso fluttuano intorno a soglie operative critiche.

Senza un’adeguata elaborazione del segnale, queste fluttuazioni possono causare la commutazione ripetuta delle uscite tra gli stati ON e OFF.

Questo comportamento è comunemente noto come chatter o oscillazione dell’uscita.

Ad esempio, consideriamo un sensore di livello che monitora un serbatoio di stoccaggio. Se il PLC è programmato per attivare una pompa ogni volta che il livello supera l’80%, piccole fluttuazioni intorno a quel valore possono far azionare e arrestare ripetutamente la pompa.

Le commutazioni frequenti creano diversi problemi:

• Aumento dell’usura delle apparecchiature
• Riduzione della durata del motore
• Controllo instabile del processo
• Costi di manutenzione più elevati
• Consumo energetico eccessivo
• Allarmi intempestivi

Lo Schmitt Trigger risolve questo problema introducendo l’isteresi.

Invece di utilizzare un’unica soglia di commutazione, vengono stabiliti due limiti distinti.

• Soglia superiore (punto di attivazione)
• Soglia inferiore (punto di disattivazione)

Quando il segnale supera la soglia superiore, l’uscita si attiva. L’uscita rimane attiva finché il segnale non scende al di sotto della soglia inferiore.

Questo crea una finestra operativa stabile che impedisce commutazioni non necessarie.

Applicazioni industriali della logica Schmitt Trigger

Gli Schmitt Trigger compaiono in un numero sorprendente di applicazioni di controllo industriale.

Ecco alcuni esempi tipici:

• Controllo del livello dei serbatoi
• Sistemi di controllo della pressione
• Regolazione della temperatura
• Monitoraggio del flusso
• Applicazioni di rilevamento della distanza
• Sistemi di monitoraggio delle vibrazioni
• Monitoraggio delle condizioni delle apparecchiature

Negli ambienti di monitoraggio dei macchinari, gli Schmitt Trigger sono particolarmente utili per valutare le misurazioni delle vibrazioni o dello spostamento.

Piccole fluttuazioni in prossimità dei limiti di allarme non dovrebbero attivare continuamente allarmi o interventi di manutenzione.

Al contrario, l’isteresi garantisce che gli allarmi si attivino solo quando le condizioni superano effettivamente i limiti operativi accettabili.

Questo concetto è ampiamente utilizzato in piattaforme avanzate di monitoraggio delle condizioni, come i sistemi di protezione dei macchinari Bently Nevada 3500 e altre soluzioni di manutenzione predittiva progettate per migliorare l’affidabilità delle apparecchiature.

Filtrando le condizioni operative instabili, la logica Schmitt Trigger contribuisce a ridurre i falsi allarmi e a migliorare l’affidabilità complessiva del sistema.

Logica booleana avanzata nei moderni sistemi di controllo dei processi

Sebbene la logica booleana abbia avuto origine nell’elettronica digitale, la sua importanza continua a crescere nei moderni sistemi di automazione industriale.

Gli impianti di produzione odierni dipendono da architetture di controllo sempre più sofisticate, che integrano PLC, piattaforme DCS, sistemi HMI, reti industriali e software aziendali.

Man mano che questi sistemi diventano più interconnessi, l’esigenza di una logica decisionale efficiente diventa sempre più importante.

Le funzioni booleane avanzate aiutano gli ingegneri a sviluppare strategie di controllo scalabili senza creare programmi inutilmente complessi.

Che si tratti di gestire una macchina per l’imballaggio, un processo chimico, un impianto di generazione elettrica, un impianto di trattamento delle acque o un magazzino automatizzato, gli ingegneri si trovano costantemente di fronte a situazioni in cui la tradizionale logica ladder potrebbe non offrire la soluzione più efficiente.

La programmazione con diagrammi a blocchi funzionali offre un approccio alternativo che spesso rispecchia il modo in cui gli ingegneri pensano naturalmente al flusso dei segnali e alle relazioni di controllo.

Questo è uno dei motivi per cui le tecniche FBD avanzate restano popolari in numerosi settori industriali.

Come la logica avanzata supporta l’Industria 4.0 e la produzione intelligente

Le iniziative dell’Industria 4.0 continuano a promuovere l’adozione di sistemi di automazione più intelligenti, in grado di raccogliere, elaborare e gestire volumi sempre maggiori di dati operativi.

Con la crescente interconnessione delle fabbriche, i programmi PLC devono valutare più ingressi, elaborare più informazioni e supportare condizioni operative più dinamiche che mai.

Le funzioni booleane avanzate contribuiscono direttamente a questi obiettivi.

Le tabelle di verità consentono di condensare decisioni operative complesse in strutture logiche gestibili.

I multiplexer migliorano la gestione dei segnali e delle ricette.

I generatori di impulsi favoriscono una sincronizzazione precisa delle macchine.

I trigger di Schmitt migliorano l’affidabilità dei segnali e riducono l’instabilità dei processi.

Nel complesso, queste funzioni aiutano gli ingegneri a creare sistemi di automazione potenti e manutenibili.

Molte piattaforme moderne, inclusi i sistemi PLC e PAC, i sistemi di controllo distribuito e le avanzate reti di comunicazione industriale, si basano su questi principi per supportare operazioni industriali sempre più sofisticate.

Selezionare la strategia logica giusta per la propria applicazione

Nessun metodo di programmazione singolo è ideale per ogni progetto di automazione.

La logica ladder rimane molto efficace per il controllo di macchine semplici e la risoluzione dei problemi. Il testo strutturato eccelle nei calcoli matematici e nella manipolazione dei dati. I diagrammi funzionali sequenziali semplificano le operazioni procedurali.

La programmazione con diagrammi a blocchi funzionali diventa particolarmente preziosa quando gli ingegneri devono rappresentare il flusso dei segnali, implementare moduli di controllo riutilizzabili o utilizzare funzioni booleane avanzate derivate dall’elettronica digitale.

Gli ingegneri dell’automazione più efficaci comprendono i punti di forza di ciascun linguaggio di programmazione e selezionano lo strumento migliore per l’attività da svolgere.

Anziché affidarsi esclusivamente a un unico stile di programmazione, i progetti di successo spesso combinano più linguaggi IEC 61131-3 per ottenere il giusto equilibrio tra flessibilità, manutenibilità e prestazioni.

Le funzioni booleane avanzate rappresentano una parte importante di questo insieme di strumenti e, se applicate correttamente, possono migliorare significativamente sia l’efficienza dei programmi sia la manutenibilità a lungo termine.

Considerazioni finali

La logica booleana avanzata va ben oltre le note istruzioni AND, OR e NOT utilizzate nella programmazione PLC quotidiana. Funzioni come tabelle di verità, multiplexer, generatori di impulsi e trigger di Schmitt offrono soluzioni potenti per gestire complesse sfide di controllo industriale.

Quando vengono implementati tramite la programmazione con diagrammi a blocchi funzionali, questi strumenti consentono agli ingegneri di semplificare strutture logiche complesse, migliorare la leggibilità dei programmi, ridurre i tempi di risoluzione dei problemi e realizzare sistemi di automazione più scalabili.

Con l’evoluzione continua dell’automazione industriale verso operazioni più intelligenti e connesse, la comprensione di queste tecniche avanzate diventerà sempre più preziosa per i programmatori PLC, gli ingegneri dei sistemi di controllo e gli specialisti dell’automazione che puntano a progettare sistemi di controllo efficienti e affidabili.
