I controllori logici programmabili fanno molto più che eseguire semplici decisioni di tipo acceso/spento. I moderni sistemi di automazione eseguono continuamente calcoli matematici per convertire i segnali grezzi dei sensori in unità ingegneristiche, regolare le variabili di processo, monitorare i dati di produzione, calcolare gli indicatori di efficienza e supportare le decisioni di controllo in tempo reale.

Che si tratti di controllare una macchina per imballaggio, monitorare un impianto di trattamento delle acque, gestire una linea di produzione o amministrare un sistema di processo distribuito, le funzioni matematiche rimangono una componente fondamentale dell'automazione industriale.

OpenPLC offre una raccolta completa di blocchi funzione aritmetici che consentono agli ingegneri di eseguire questi calcoli direttamente all'interno del programma di controllo. Sebbene le singole istruzioni possano sembrare semplici, le loro applicazioni pratiche si estendono a quasi tutti i settori industriali.

Dalla scalatura dei trasmettitori analogici al calcolo della produttività, le operazioni matematiche contribuiscono a trasformare i dati grezzi in informazioni significative che gli operatori e i sistemi di controllo possono utilizzare.

Sebbene OpenPLC sia una piattaforma open source, gli stessi concetti matematici si applicano ai sistemi di automazione commerciali, tra cui Allen-Bradley ControlLogix, Siemens SIMATIC S7, i sistemi PLC ABB e molti altri controllori industriali presenti nei moderni stabilimenti produttivi.

Comprendere il funzionamento di queste istruzioni è quindi utile indipendentemente dalla piattaforma PLC utilizzata.

Perché le funzioni matematiche sono importanti nell'automazione industriale

Molti nuovi programmatori PLC associano inizialmente i controllori alle operazioni di logica discreta, come avviare motori, attivare valvole o rispondere ai pulsanti. Sebbene queste funzioni siano importanti, una parte significativa dell'automazione industriale si basa sui calcoli numerici.

Ogni giorno, i PLC elaborano migliaia di operazioni matematiche che riguardano:

• Conversioni della temperatura
• Calcoli della pressione
• Misurazioni della portata
• Monitoraggio del livello dei serbatoi
• Calcoli della velocità dei motori
• Conteggio della produzione
• Monitoraggio dei consumi energetici
• Misurazioni del controllo qualità
• Routine di ottimizzazione dei processi
• Monitoraggio delle prestazioni delle apparecchiature

Senza istruzioni matematiche, i controllori industriali sarebbero limitati a una funzionalità di base equivalente alla sostituzione dei relè.

I moderni sistemi di automazione fungono invece da potenti piattaforme di elaborazione in tempo reale, capaci di valutare continuamente le condizioni del processo e prendere decisioni operative intelligenti.

Questa capacità diventa particolarmente importante quando si integrano i sistemi PLC con le piattaforme HMI industriali, i software SCADA, gli storian e i sistemi di reportistica aziendale.

Calcoli matematici accurati garantiscono che gli operatori ricevano informazioni affidabili e che le decisioni di controllo si basino su dati ingegneristici significativi.

Comprendere i tipi di dati prima di eseguire calcoli PLC

Prima di esaminare le singole funzioni matematiche, è essenziale comprendere il ruolo dei tipi di dati nella programmazione dei PLC.

Ogni operazione matematica dipende dal formato dei dati utilizzato dal controllore.

OpenPLC supporta diversi tipi di dati numerici comuni, inclusi numeri interi e numeri in virgola mobile.

I tipi utilizzati più frequentemente includono:

• INT (intero a 16 bit)
• DINT (intero a 32 bit)
• REAL (valore in virgola mobile)

Ogni tipo di dato ha uno scopo diverso.

I valori interi sono efficienti e richiedono meno memoria, il che li rende adatti ai conteggi di produzione, agli stati delle macchine e ai calcoli con numeri interi.

I valori REAL offrono precisione decimale e sono comunemente utilizzati per variabili di processo quali temperatura, pressione, portata e misure di velocità.

Un vantaggio di OpenPLC è la gestione rigorosa dei tipi di dati.

A differenza di alcune piattaforme PLC che convertono automaticamente i valori durante l'esecuzione, OpenPLC promuove un utilizzo coerente dei dati nelle operazioni matematiche.

Questo approccio contribuisce a ridurre i risultati imprevisti e migliora l'affidabilità del programma.

Ad esempio, combinare calcoli con numeri interi e in virgola mobile può introdurre errori di arrotondamento difficili da diagnosticare durante la risoluzione dei problemi.

Mantenere tipi di dati coerenti contribuisce a garantire risultati di calcolo prevedibili in tutto il sistema di automazione.

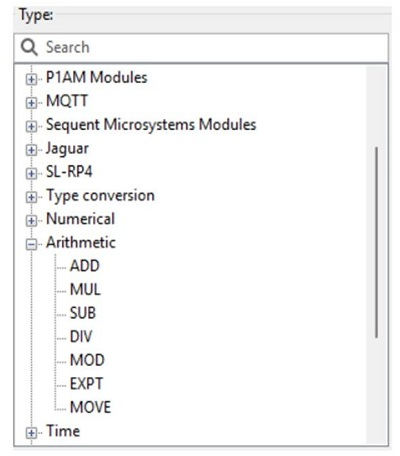

Figura 1. OpenPLC include una libreria di blocchi funzione aritmetici utilizzati per i calcoli nell'automazione industriale.

Come le operazioni matematiche supportano i processi industriali reali

Gli impianti industriali utilizzano raramente direttamente i valori grezzi dei sensori.

La maggior parte dei dispositivi di campo genera segnali elettrici che richiedono una conversione prima di diventare informazioni utili sul processo.

Un trasmettitore di pressione può emettere un segnale da 4 a 20 mA che rappresenta un intervallo da 0 a 100 psi. Un trasmettitore di temperatura può rappresentare temperature comprese tra 0°C e 400°C. Un flussometro può fornire valori che richiedono una scalatura prima che gli operatori possano interpretarli correttamente.

Le istruzioni matematiche eseguono automaticamente queste conversioni.

Il PLC riceve dati grezzi, applica operazioni aritmetiche e genera valori ingegneristici significativi per la visualizzazione, il controllo, la gestione degli allarmi e la reportistica.

Questo processo avviene continuamente, spesso migliaia di volte al secondo.

Poiché le operazioni industriali diventano sempre più basate sui dati, l'elaborazione matematica è diventata una delle funzioni più importanti eseguite dalle moderne piattaforme PLC.

Blocco funzione ADD (addizione)

L'addizione rappresenta l'operazione matematica fondamentale disponibile in OpenPLC. Sebbene sia concettualmente semplice, svolge un ruolo importante in tutti i sistemi di automazione industriale.

Il blocco funzione ADD combina due o più valori numerici e produce un unico risultato in uscita.

Gli ingegneri utilizzano spesso l'addizione per:

• Totalizzazione dei conteggi di produzione
• Calcolo della portata cumulativa
• Combinazione delle misurazioni dei sensori
• Accumulo dei valori di tempo di funzionamento
• Monitoraggio del consumo energetico
• Gestione dei dati della produzione a lotti

Figura 2. Il blocco funzione ADD combina più valori numerici in un unico risultato calcolato.

Un'applicazione industriale comune riguarda il conteggio della produzione.

Immaginiamo una linea di confezionamento composta da più stazioni. Ogni stazione registra il numero di prodotti lavorati durante un turno. Un'istruzione ADD può combinare questi valori per generare un conteggio totale della produzione, visibile sull'interfaccia dell'operatore.

I sistemi di monitoraggio energetico utilizzano tecniche simili per calcolare il consumo totale di elettricità in più macchinari o aree di produzione.

Nelle industrie di processo, le funzioni di addizione supportano spesso le applicazioni di totalizzazione delle portate, in cui più flussi contribuiscono a una stessa unità di processo.

Blocco funzione Sottrazione (SUB)

Mentre l'addizione combina i valori, la sottrazione determina la differenza tra due quantità numeriche. Il blocco funzione SUB è una delle istruzioni aritmetiche più utilizzate nell'automazione industriale, perché molte decisioni di controllo dipendono da scostamenti, offset e calcoli degli errori.

Negli ambienti di controllo dei processi, gli ingegneri confrontano spesso un valore effettivo di processo con un setpoint desiderato. La differenza tra questi due valori rappresenta l'errore di processo.

Questo calcolo dell'errore costituisce la base di molte strategie di controllo automatico.

Le applicazioni industriali comuni della sottrazione includono:

• Calcoli del setpoint rispetto al valore di processo
• Monitoraggio degli scostamenti di temperatura
• Calcoli delle scorte nei serbatoi
• Monitoraggio degli obiettivi di produzione
• Analisi delle tolleranze di qualità
• Calcoli del consumo di materiale
• Calcoli dell'errore di posizione

Figura 3. L'istruzione SUB calcola la differenza tra due valori ed è comunemente utilizzata per determinare gli errori di processo.

Consideriamo un'applicazione di controllo della temperatura. Un reattore di processo può richiedere una temperatura obiettivo di 180 °C. Se la temperatura effettiva misurata è di 172 °C, il controllore calcola un errore di 8 °C.

Queste informazioni possono quindi essere trasmesse a un algoritmo di controllo che determina quanta energia di riscaldamento applicare.

La sottrazione è ampiamente utilizzata anche nei sistemi di gestione della produzione.

Ad esempio, se un ordine di produzione richiede 10.000 unità e il conteggio attuale è di 7.350 unità, la quantità rimanente può essere calcolata istantaneamente usando un'istruzione SUB.

Questi calcoli apparentemente semplici diventano essenziali quando i sistemi di automazione generano dashboard di produzione e report sulle prestazioni in tempo reale.

Blocco funzione di moltiplicazione (MUL)

La moltiplicazione è una delle operazioni matematiche più potenti disponibili nella programmazione PLC, perché consente agli ingegneri di scalare, convertire e trasformare i valori di processo.

Nell'automazione industriale, i segnali grezzi dei sensori raramente corrispondono direttamente alle unità ingegneristiche.

Al contrario, i fattori di scalatura devono essere applicati prima che i dati diventino significativi.

L'istruzione MUL fornisce un metodo semplice per applicare queste relazioni di scalatura.

Le applicazioni comuni includono:

• Scalatura dei segnali analogici
• Conversione delle unità ingegneristiche
• Calcoli del tasso di produzione
• Calcoli della velocità della macchina
• Analisi del consumo energetico
• Calcoli del coefficiente di portata
• Stima della coppia

Figura 4. La moltiplicazione consente ai programmi PLC di scalare gli ingressi dei sensori e calcolare i valori nelle unità ingegneristiche.

Immaginiamo un trasmettitore di pressione che generi un segnale già convertito in un valore numerico compreso tra 0 e 100. Se un calcolo di processo richiede la conversione di questo valore in un intervallo ingegneristico diverso, la moltiplicazione può applicare il fattore di scalatura richiesto.

La moltiplicazione svolge inoltre un ruolo fondamentale nell'analisi della produzione.

Un sistema di trasporto può monitorare il numero di prodotti che attraversano un sensore ogni minuto. Moltiplicando questo valore per il peso del prodotto, il PLC può calcolare automaticamente la portata del materiale.

Gli impianti di produzione si affidano sempre più a questi calcoli per monitorare l'efficienza e ottimizzare le prestazioni produttive.

I sistemi moderni integrati con piattaforme HMI industriali e software per la reportistica della produzione utilizzano spesso calcoli basati sulla moltiplicazione per generare dashboard per gli operatori e report di gestione.

Scalatura dei sensori: una delle applicazioni matematiche PLC più importanti

Tra tutti i calcoli dell'automazione industriale, la scalatura dei sensori rimane una delle applicazioni più comuni.

Praticamente ogni impianto di processo si basa su misurazioni analogiche.

Queste misurazioni provengono spesso da:

• Trasmettitori di pressione
• Trasmettitori di portata
• Sensori di temperatura
• Trasmettitori di livello
• Sistemi di monitoraggio delle vibrazioni
• Apparecchiature per il monitoraggio della potenza
• Dispositivi di retroazione della velocità

I valori grezzi prodotti da questi dispositivi richiedono in genere un'elaborazione aritmetica prima che gli operatori possano interpretarli correttamente.

I calcoli di scalatura spesso prevedono combinazioni di istruzioni di moltiplicazione e divisione che operano insieme.

Ad esempio, un trasmettitore di livello può produrre un valore compreso tra 0 e 32767 conteggi. Il PLC deve convertire questo valore in una percentuale significativa del livello del serbatoio.

Questo processo di conversione si basa in larga misura sui blocchi funzione aritmetici.

Senza questi calcoli, gli operatori vedrebbero valori numerici privi di significato invece di informazioni utili sul processo.

Blocco funzione Divisione (DIV)

La divisione è un'altra operazione aritmetica essenziale utilizzata in tutti i sistemi di automazione industriale.

Mentre la moltiplicazione aumenta i valori secondo un fattore di scala, la divisione svolge il compito opposto, riducendo i valori proporzionalmente.

L'istruzione DIV compare frequentemente nei calcoli relativi a rapporti, medie, conversioni e unità ingegneristiche.

Le applicazioni industriali tipiche includono:

• Calcoli di conversione delle unità
• Calcoli del valore medio
• Analisi dell'efficienza
• Calcoli del tasso di produzione
• Normalizzazione delle portate
• Conversioni della velocità
• Metriche delle prestazioni

Figura 5. La divisione viene comunemente utilizzata per le conversioni delle unità ingegneristiche e per i calcoli delle prestazioni.

Un esempio comune consiste nel calcolo delle velocità medie di produzione.

Se una linea produttiva realizza 12.000 unità durante un turno di otto ore, dividendo la produzione totale per le ore di funzionamento si ottiene una velocità media di produzione di 1.500 unità all'ora.

I responsabili delle operations utilizzano spesso queste informazioni per valutare le prestazioni delle apparecchiature e individuare opportunità di miglioramento dei processi.

Anche la divisione svolge un ruolo importante nei calcoli di ingegneria di processo relativi a portate, misurazioni della concentrazione e indicatori del consumo energetico.

Questi calcoli supportano sia l'efficienza operativa sia le iniziative di sostenibilità all'interno dei moderni stabilimenti produttivi.

Aspetti matematici delle applicazioni con azionamenti a frequenza variabile

Gli azionamenti a frequenza variabile (VFD) rappresentano un altro ambito in cui i calcoli aritmetici sono essenziali.

Molti sistemi di azionamento industriali utilizzano riferimenti di velocità espressi in percentuali, frequenze o unità ingegneristiche.

Il PLC esegue spesso conversioni matematiche prima di trasmettere i comandi all'azionamento.

Ad esempio, un operatore può immettere tramite un HMI una velocità del trasportatore di 45 metri al minuto. Il PLC deve convertire questo valore ingegneristico in un comando di frequenza appropriato per l'azionamento.

Questa conversione richiede spesso combinazioni di istruzioni di moltiplicazione e divisione.

Le applicazioni che coinvolgono azionamenti a frequenza variabile, sistemi servo e piattaforme di controllo del movimento dipendono fortemente da un'elaborazione aritmetica accurata per garantire prestazioni precise delle macchine.

Anche piccoli errori di calcolo possono causare differenze evidenti nella regolazione della velocità, nella precisione di posizionamento e nell'efficienza complessiva della macchina.

Blocco funzione Modulo (MOD)

Tra le istruzioni matematiche disponibili in OpenPLC, la funzione MOD è spesso una delle meno comprese dai nuovi programmatori. Tuttavia, gli ingegneri esperti nel campo dei sistemi di controllo utilizzano frequentemente i calcoli modulo nella sequenza delle macchine, nelle operazioni di indicizzazione e nei processi produttivi ciclici.

L'istruzione MOD restituisce il resto dopo la divisione.

Ad esempio:

• 10 MOD 3 = 1
• 20 MOD 4 = 0
• 17 MOD 5 = 2

Sebbene possa sembrare semplice, la logica modulo diventa estremamente preziosa quando le azioni ripetitive della macchina devono verificarsi a intervalli specifici.

Figura 6. L’istruzione MOD restituisce il resto della divisione ed è comunemente utilizzata per applicazioni di indicizzazione e sequenziamento.

Applicazioni industriali della logica MOD

Le apparecchiature di produzione eseguono frequentemente operazioni ripetitive che seguono cicli prevedibili.

Tra gli esempi figurano:

• Tavole rotanti di indicizzazione
• Riempitrici a più teste
• Sistemi di confezionamento
• Apparecchiature per la pallettizzazione
• Stazioni delle linee di assemblaggio
• Sistemi di stoccaggio automatizzati
• Sequenze di produzione a lotti

Consideriamo una tavola rotante di indicizzazione con otto stazioni di lavoro.

Ogni volta che la tavola ruota, un contatore aumenta di uno.

L’utilizzo di MOD 8 consente al PLC di determinare automaticamente la posizione della stazione attiva.

Invece di reimpostare ripetutamente i contatori, gli ingegneri possono utilizzare i calcoli modulo per tracciare in modo efficiente le posizioni durante il ciclo della macchina.

Questo approccio semplifica il programma riducendo al contempo la logica di controllo non necessaria.

Anche i sistemi di confezionamento utilizzano i calcoli modulo per attivare azioni periodiche.

Ad esempio, ogni decimo prodotto può richiedere un’ispezione di qualità. Un contatore combinato con MOD 10 può identificare esattamente quando devono essere attivate le procedure di ispezione.

Questa tecnica è frequente nelle linee di produzione automatizzate, dove le azioni ripetitive devono verificarsi a intervalli precisi.

Applicazioni per il monitoraggio della produzione e la garanzia della qualità

Le funzioni modulo sono particolarmente utili per implementare strategie di qualità nella produzione.

Molti produttori eseguono ispezioni a campione invece di controllare ogni prodotto.

Utilizzando i calcoli modulo, il PLC può selezionare automaticamente gli intervalli di ispezione.

Tra gli esempi figurano:

• Ogni 10° prodotto
• Ogni 25° confezione
• Ogni 50° assieme
• Ogni 100° lotto

Questo metodo garantisce un campionamento uniforme della qualità riducendo al minimo l’impegno necessario per le ispezioni.

Gli ingegneri di produzione combinano spesso le istruzioni MOD con contatori, sistemi di registrazione dei dati e interfacce HMI per creare procedure automatizzate di monitoraggio della qualità.

Blocco funzione Esponente (EXPT)

L’istruzione EXPT esegue calcoli esponenziali elevando un valore a una potenza specificata.

Sebbene i calcoli con esponenti siano meno comuni delle funzioni aritmetiche di base, rimangono importanti nelle applicazioni ingegneristiche, scientifiche e di controllo dei processi.

L’istruzione EXPT segue il formato:

Risultato = Base ^ Esponente

Tra gli esempi figurano:

• 2² = 4
• 5² = 25
• 10³ = 1000

Figura 7. L’istruzione EXPT esegue calcoli esponenziali utilizzati nelle applicazioni ingegneristiche e di processo.

Applicazioni ingegneristiche dei calcoli esponenziali

Le funzioni esponenziali sono presenti in molte discipline dell’ingegneria industriale.

Tra gli esempi figurano:

• Calcoli della portata
• Modellazione delle prestazioni delle pompe
• Analisi del consumo energetico
• Calcoli del trasferimento di calore
• Modellazione dei processi chimici
• Calcoli delle perdite di pressione
• Algoritmi di manutenzione predittiva

Nei sistemi a fluido, le portate seguono spesso relazioni non lineari con le differenze di pressione. Per modellare accuratamente il comportamento del processo, queste relazioni possono richiedere calcoli esponenziali.

Analogamente, le equazioni di trasferimento del calore coinvolgono spesso termini al quadrato o di ordine superiore, che possono essere calcolati direttamente nei programmi PLC utilizzando istruzioni di elevamento a potenza.

Sebbene molti calcoli avanzati siano ora gestiti da controllori dedicati o software di progettazione, le funzioni EXPT rimangono preziose per implementare algoritmi personalizzati direttamente all’interno del PLC.

Matematica e sistemi di controllo dei processi

Le moderne industrie di processo dipendono fortemente dai calcoli matematici.

Strutture come:

• Impianti petroliferi e del gas
• Impianti di lavorazione chimica
• Centrali di produzione di energia
• Impianti di trattamento delle acque
• Impianti di lavorazione alimentare
• Siti di produzione farmaceutica

Fanno continuamente affidamento sulle funzioni aritmetiche per valutare le condizioni del processo e mantenere stabili le operazioni.

I sistemi di controllo distribuito, come Yokogawa CENTUM VP, Honeywell Experion PKS e Emerson DeltaV, eseguono migliaia di calcoli matematici ogni secondo.

Questi calcoli supportano:

• Anelli di controllo PID
• Bilanciamento dei flussi
• Ottimizzazione energetica
• Reportistica della produzione
• Protezione delle apparecchiature
• Controllo avanzato dei processi

Anche le istruzioni aritmetiche relativamente semplici costituiscono la base di questi sofisticati sistemi di automazione.

Calcoli per il monitoraggio delle condizioni e la protezione dei macchinari

Le operazioni matematiche sono altrettanto importanti nelle applicazioni di monitoraggio dei macchinari.

Le apparecchiature rotanti, come turbine, compressori, pompe e generatori, producono grandi quantità di dati diagnostici che devono essere elaborati continuamente.

I sistemi di monitoraggio eseguono spesso calcoli relativi a:

• Ampiezza delle vibrazioni
• Posizione dell’albero
• Espansione differenziale
• Misurazioni della velocità
• Analisi dell’accelerazione
• Monitoraggio delle condizioni dei cuscinetti

Piattaforme come i sistemi di protezione dei macchinari Bently Nevada fanno ampio affidamento sull’elaborazione matematica per convertire le misurazioni grezze dei sensori in informazioni diagnostiche significative.

Senza questi calcoli, i programmi di manutenzione predittiva non sarebbero in grado di rilevare i guasti in fase di sviluppo nelle apparecchiature prima che si verifichino i malfunzionamenti.

Con la continua espansione delle iniziative dell’Industria 4.0, l’elaborazione aritmetica svolge un ruolo sempre più importante nelle strategie di affidabilità degli asset e manutenzione basata sulle condizioni.

Errori comuni nell'uso delle istruzioni matematiche dei PLC

Sebbene i blocchi funzione aritmetici sembrino semplici, molti problemi di programmazione derivano da un'implementazione inadeguata piuttosto che da errori di calcolo.

Gli ingegneri esperti dei sistemi di controllo sanno che le difficoltà maggiori riguardano spesso la gestione dei dati, la coerenza della scalatura e i limiti numerici.

Durante le attività di messa in servizio e risoluzione dei problemi ricorrono diversi errori comuni.

Selezione errata del tipo di dati

Uno dei problemi più frequenti riguarda la scelta di tipi di dati inappropriati per i calcoli.

Ad esempio, un calcolo con numeri interi non è in grado di rappresentare correttamente i valori decimali.

Se una variabile di processo richiede una precisione di una o due cifre decimali, l'uso di una variabile INT può produrre effetti di arrotondamento imprevisti.

Questo problema si manifesta comunemente in:

• Calcoli della temperatura
• Misurazioni della portata
• Scalatura della pressione
• Sistemi di monitoraggio dell'energia
• Calcoli della velocità

L'uso di variabili REAL quando appropriato contribuisce a preservare la precisione numerica e a migliorare le prestazioni complessive del controllo.

Errori di divisione per zero

Un altro problema comune riguarda le operazioni di divisione in cui il denominatore diventa inaspettatamente zero.

Questa situazione può verificarsi a causa di guasti ai sensori, interruzioni delle comunicazioni o condizioni di processo impreviste.

Una buona pratica di programmazione verifica sempre i valori del denominatore prima di eseguire calcoli di divisione.

L'aggiunta di una semplice logica di validazione può prevenire gli errori a runtime e migliorare l'affidabilità del sistema.

Scalatura errata dei segnali analogici

Gli errori di scalatura restano una delle principali cause dei ritardi nella messa in servizio.

Un trasmettitore può essere cablato correttamente e funzionare a dovere, eppure gli operatori continuano a osservare valori errati perché i calcoli di scalatura sono stati configurati in modo scorretto.

Gli errori comuni di scalatura includono:

• Intervalli ingegneristici errati
• Fattori di conversione errati
• Incompatibilità delle unità di misura
• Troncamento dei dati
• Posizionamento errato della virgola decimale

Un'attenta validazione durante l'avviamento può eliminare molti di questi problemi prima che influiscano sulla produzione.

OpenPLC a confronto con le piattaforme commerciali per PLC industriali

OpenPLC offre un ambiente eccellente per apprendere i concetti dell'automazione industriale. Il supporto per i linguaggi di programmazione IEC 61131-3 consente a ingegneri, studenti e sviluppatori di sperimentare tecniche reali di programmazione dei PLC senza investire in costose piattaforme hardware e software.

Tuttavia, i principi matematici illustrati in OpenPLC si applicano direttamente ai sistemi commerciali di automazione industriale.

Indipendentemente dal sistema con cui lavora un ingegnere:

• Allen-Bradley ControlLogix
• Siemens SIMATIC S7
• ABB AC 800M
• Schneider Modicon Quantum
• Mitsubishi MELSEC
• Serie CJ Omron
• Beckhoff TwinCAT

le operazioni aritmetiche sottostanti rimangono fondamentalmente le stesse.

Le differenze principali riguardano gli ambienti di programmazione, le convenzioni per la denominazione delle istruzioni, le architetture hardware e i set di funzionalità avanzate.

I concetti matematici rimangono universali.

Questo rende OpenPLC una piattaforma di apprendimento preziosa per gli ingegneri che si preparano a lavorare con sistemi di automazione di livello industriale implementati negli impianti di produzione di tutto il mondo.

Come le funzioni matematiche supportano le iniziative dell'Industria 4.0

La diffusione dell'Industria 4.0 ha aumentato significativamente l'importanza dell'elaborazione numerica nei sistemi di automazione.

Le fabbriche moderne raccolgono dati da migliaia di sensori, controllori, azionamenti e dispositivi di monitoraggio.

Queste informazioni devono essere elaborate, analizzate e trasformate in indicazioni operative concrete.

Le funzioni aritmetiche costituiscono la base di questo processo.

Le applicazioni includono:

• Calcoli dell'efficacia complessiva delle apparecchiature (OEE)
• Sistemi di gestione dell'energia
• Piattaforme di manutenzione predittiva
• Modelli di gemello digitale
• Analisi della produzione
• Preparazione dei dati per il machine learning
• Monitoraggio delle prestazioni degli asset

Senza un'elaborazione matematica affidabile, queste tecnologie avanzate non sarebbero in grado di generare informazioni operative significative.

Anche i sistemi di intelligenza artificiale più sofisticati dipendono in ultima analisi da dati numerici accurati prodotti attraverso calcoli aritmetici fondamentali.

Caso di studio industriale reale: monitoraggio del livello del serbatoio

Consideriamo un impianto di trattamento delle acque che utilizza un trasmettitore di livello da 4-20 mA installato su un serbatoio di stoccaggio alto 10 metri.

Il PLC riceve un segnale analogico grezzo e deve convertirlo in unità ingegneristiche significative prima che gli operatori possano prendere decisioni informate.

Il processo prevede generalmente diverse funzioni aritmetiche:

• SUB per rimuovere i valori di offset del segnale
• DIV per normalizzare l'intervallo del segnale
• MUL per convertire il valore in unità ingegneristiche
• ADD per applicare fattori di correzione, se necessario

Il valore del livello risultante viene visualizzato su un HMI e utilizzato dalla logica di controllo automatico delle pompe.

Senza questi calcoli, gli operatori visualizzerebbero conteggi numerici grezzi anziché i livelli effettivi dei serbatoi.

Questo esempio illustra come semplici istruzioni aritmetiche supportino direttamente le operazioni industriali quotidiane.

Caso di studio industriale reale: monitoraggio della produzione su nastro trasportatore

Un impianto di produzione può realizzare migliaia di prodotti ogni ora attraverso più sistemi di trasporto.

I sensori fotoelettrici contano i prodotti mentre attraversano i punti di ispezione.

Le istruzioni matematiche elaborano quindi queste informazioni per generare statistiche sulla produzione.

Tra gli esempi figurano:

• Conteggio totale dei prodotti utilizzando ADD
• Obiettivi di produzione utilizzando SUB
• Calcoli delle unità all'ora utilizzando DIV
• Calcoli del peso dei prodotti utilizzando MUL
• Intervalli di campionamento della qualità utilizzando MOD

I sistemi di gestione utilizzano queste metriche per valutare le prestazioni operative e individuare i colli di bottiglia della produzione.

L’intera struttura della reportistica dipende da calcoli aritmetici accurati eseguiti all’interno del sistema di automazione.

Caso di studio industriale reale: sistemi di monitoraggio delle turbine

Gli impianti di generazione elettrica rappresentano un altro contesto in cui i calcoli matematici sono fondamentali.

I sistemi di controllo delle turbine valutano continuamente:

• Velocità del rotore
• Temperature dei cuscinetti
• Ampiezze delle vibrazioni
• Pressione del vapore
• Potenza generata
• Misurazioni dell’espansione termica

Le piattaforme avanzate di monitoraggio dei macchinari elaborano migliaia di valori numerici ogni secondo.

Sistemi come i sistemi di controllo delle turbine e le soluzioni di monitoraggio dei macchinari fanno ampio affidamento sulle funzioni aritmetiche per valutare le condizioni operative e proteggere gli asset critici.

Questi calcoli aiutano a prevenire guasti catastrofici alle apparecchiature, massimizzando al contempo l’efficienza operativa.

Creazione di programmi PLC scalabili con blocchi funzione matematici

Uno dei principali vantaggi della programmazione a blocchi funzione è la riusabilità.

Invece di creare ripetutamente calcoli personalizzati, gli ingegneri possono sviluppare moduli matematici standardizzati da riutilizzare in più progetti.

Questo approccio offre diversi vantaggi:

• Maggiore coerenza
• Sviluppo più rapido
• Risoluzione dei problemi semplificata
• Riduzione dell’impegno ingegneristico
• Migliore manutenibilità a lungo termine

Con l’aumentare della complessità dei sistemi industriali, le pratiche di programmazione standardizzate diventano sempre più importanti.

I blocchi funzione matematici riutilizzabili aiutano le organizzazioni a mantenere la coerenza tra apparecchiature, impianti e team di ingegneria.

Conclusione

Le istruzioni matematiche sono molto più che semplici strumenti aritmetici all’interno di un programma PLC. Costituiscono la base dell’automazione industriale moderna, trasformando i dati grezzi dei sensori in informazioni ingegneristiche significative, supportando le decisioni di controllo dei processi, abilitando l’analisi della produzione e migliorando l’affidabilità delle apparecchiature.

OpenPLC offre un ambiente pratico per apprendere questi concetti attraverso funzioni aritmetiche come ADD, SUB, MUL, DIV, MOD ed EXPT. Sebbene gli esempi possano sembrare semplici, gli stessi calcoli alimentano sofisticate piattaforme di automazione utilizzate nei settori manifatturiero, energetico, delle infrastrutture e dei processi industriali.

Dalla scalatura dei segnali analogici e dalla reportistica di produzione alla manutenzione predittiva e al controllo avanzato dei processi, le operazioni matematiche rimangono componenti essenziali di ogni moderno sistema di automazione. Gli ingegneri che comprendono come e quando applicare queste funzioni possono creare programmi PLC più efficienti, scalabili e affidabili, in grado di supportare le esigenze sempre più basate sui dati dell’Industria 4.0.
