Preset dinamici del contatore in OpenPLC usando il blocco funzione MOVE
La programmazione di OpenPLC si sta evolvendo oltre i preset fissi dei contatori. Questo articolo illustra come il blocco funzione MOVE consenta di impostare...
Quando la logica del contatore inizia a comportarsi come dati
Introduzione
I contatori dei PLC si sono affidati a lungo a interi preimpostati fissi incorporati direttamente nella logica Ladder. Questo approccio rigido funzionava bene sulle linee di produzione stabili, ma incontra difficoltà negli ambienti adattivi. OpenPLC offre ora un percorso più flessibile utilizzando il blocco funzione MOVE per riscrivere il comportamento del contatore in tempo reale.
Invece di ricostruire la logica a ogni modifica del lotto, gli ingegneri possono ora spostare dinamicamente i valori preimpostati utilizzando semplici eventi di ingresso. Questo cambiamento segna una transizione sottile ma importante nel modo in cui le piattaforme PLC a basso costo gestiscono la configurazione a runtime.
Dai valori preimpostati codificati nella logica al trasferimento dinamico dei dati

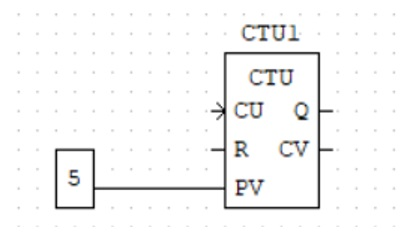

I contatori CTU tradizionali incorporano direttamente i valori preimpostati nel blocco funzione. Una volta compilato, il valore rimane statico finché gli ingegneri non modificano e ricaricano il programma. Questo crea difficoltà negli ambienti caratterizzati da frequenti variazioni dei prodotti.
Il blocco funzione MOVE introduce un modello diverso. Considera i valori preimpostati come dati che possono spostarsi tra i registri, attivati da ingressi esterni. Questo avvicina la logica Ladder a un'architettura basata sui dati.
Come MOVE modifica l'architettura del contatore
In OpenPLC, MOVE funziona come un'istruzione di trasferimento controllato tra variabili. Un pulsante può attivare l'ingresso Enable, consentendo a un valore intero di sovrascriverne un altro. Questo crea un collegamento in tempo reale tra l'azione dell'operatore e la configurazione del contatore.
Il valore preimpostato non risiede più direttamente nel blocco del contatore. Invece, risiede in un tag separato che può essere aggiornato senza alterare la struttura della logica. Questa separazione migliora la manutenibilità nei programmi Ladder complessi.
Creazione pratica di un comportamento adattivo del contatore
Collegamento degli ingressi, della logica MOVE e dei blocchi CTU
Un'implementazione tipica utilizza un ingresso a pulsante per attivare l'esecuzione di MOVE. Il tag sorgente contiene il valore preimpostato desiderato, mentre la destinazione alimenta l'ingresso PV del CTU. Questo consente agli operatori di ridefinire le soglie di conteggio durante il funzionamento.
Quando viene combinato con un contatore crescente, il sistema diventa altamente reattivo. Ogni lotto di produzione può avere una propria logica di conteggio senza modificare la struttura Ladder principale.
Flessibilità a runtime nei sistemi di controllo reali
Una volta implementato, gli operatori possono regolare il comportamento del preset utilizzando ingressi fisici come interruttori o comandi HMI. Il PLC esegue semplicemente il trasferimento dei dati, mentre la logica rimane invariata. Ciò riduce i tempi di inattività associati ai cicli di riprogrammazione.
Sia nella simulazione sia sull’hardware reale, questo approccio dimostra un comportamento prevedibile e deterministico. Il contatore reagisce immediatamente ai valori di preset aggiornati.
Perché la manipolazione dei dati sta trasformando la logica ladder
La programmazione dei PLC moderni tratta sempre più la logica e i dati come livelli separati. Questa separazione consente ai blocchi funzione come MOVE di ridefinire il comportamento del sistema senza riscrivere il flusso di controllo.
Piattaforme come OpenPLC riflettono un più ampio cambiamento del settore verso un’automazione definita dal software. Concetti simili compaiono ora in ecosistemi più ampi, inclusi i sistemi PLC e PAC.
Con l’aumentare delle dimensioni dei sistemi, questo approccio riduce il carico di lavoro ingegneristico e migliora l’agilità di configurazione. È inoltre in linea con le strategie di automazione modulare adottate nelle architetture distribuite.
Direzione del settore: verso livelli di controllo riconfigurabili
L’automazione industriale si sta muovendo costantemente verso una logica di controllo riconfigurabile. Invece di diagrammi ladder statici, gli ingegneri progettano ora sistemi che si adattano tramite aggiornamenti dei dati.
Questa evoluzione favorisce cambi di produzione più rapidi e un comportamento delle macchine più reattivo. Prepara inoltre gli ecosistemi PLC all’integrazione con piattaforme di orchestrazione di livello superiore.
Stiamo inoltre osservando tendenze simili verso una maggiore flessibilità negli ecosistemi dei fornitori, come nelle piattaforme ControlLogix, dove la progettazione basata sui tag consente l’adattabilità in fase di esecuzione.
Prospettiva dell’autore
Il blocco funzione MOVE può sembrare semplice, ma rappresenta un cambiamento strutturale nel modo di concepire i PLC. Separando il trasferimento dei dati dalla logica di controllo, gli ingegneri ottengono un modo più modulare di progettare i sistemi di automazione.
Questo approccio non sostituisce i contatori tradizionali. Al contrario, li estende a un modello di esecuzione più dinamico, adatto alla variabilità della produzione moderna.
Dal punto di vista dell’ingegneria dei sistemi, è qui che gli ambienti PLC low-code iniziano ad assomigliare a piattaforme software industriali, anziché a controllori fissi.
