La spinta verso una sicurezza delle macchine più intelligente

I costruttori di macchine sono sottoposti a una pressione crescente per fornire apparecchiature di produzione più rapidamente, mantenendo al contempo rigorosi requisiti di sicurezza funzionale. Che l’applicazione riguardi l’assemblaggio di semiconduttori, i sistemi di confezionamento o la gestione di fluidi di precisione, gli operatori devono rimanere protetti senza sacrificare la flessibilità della macchina.

Questa sfida sta alimentando un rinnovato interesse per IO-Link Safety, una tecnologia progettata per unire la semplicità del livello di campo alla comunicazione di sicurezza certificata. Invece di affidarsi interamente a circuiti di sicurezza cablati, oggi i produttori possono integrare direttamente i dispositivi di sicurezza nelle architetture di automazione distribuite.

Con la continua diffusione dell’Ethernet industriale, IO-Link Safety sta diventando un importante collegamento tra il cablaggio tradizionale delle macchine e i sistemi di produzione altamente modulari.

Perché IO-Link è diventato interessante per i costruttori di macchine

I tradizionali sistemi I/O industriali richiedono spesso standard di cablaggio separati per sensori, attuatori, dispositivi analogici e hardware di sicurezza. IO-Link ha cambiato questo modello introducendo un metodo di comunicazione punto-punto standardizzato che utilizza comuni cavi M12.

L’architettura è generalmente costituita da un master IO-Link collegato a più dispositivi di campo intelligenti. Questi dispositivi possono includere sensori, isole di valvole, avviatori per motori, moduli I/O distribuiti e strumenti per il monitoraggio delle condizioni.

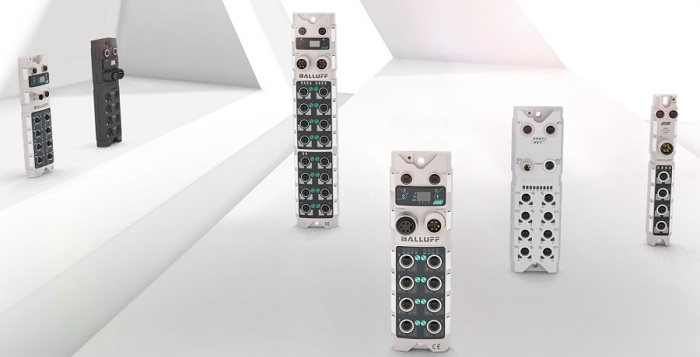

Figura 1. I moderni master IO-Link centralizzano la comunicazione con i dispositivi di campo, riducendo al contempo la complessità del cablaggio nei quadri.

A differenza del cablaggio discreto tradizionale, i dispositivi IO-Link forniscono dati di processo, diagnostica, parametrizzazione e informazioni sullo stato del dispositivo attraverso un unico canale di comunicazione. Questa capacità riduce significativamente i tempi di messa in servizio e semplifica la manutenzione.

Per i produttori che implementano architetture distribuite, le tecnologie disponibili attraverso piattaforme come i sistemi di comunicazione e networking industriale stanno diventando sempre più fondamentali per la scalabilità delle macchine.

I sistemi di sicurezza non possono più dipendere esclusivamente dal cablaggio tradizionale

I moderni sistemi di sicurezza richiedono un comportamento deterministico della comunicazione. I dispositivi di arresto di emergenza, gli interblocchi dei cancelli di sicurezza e le barriere fotoelettriche devono reagire entro finestre temporali strettamente controllate. Il solo traffico Ethernet industriale standard non può garantire questo comportamento in condizioni di elevato carico della rete.

Questa limitazione spiega lo sviluppo di protocolli come ProfiSafe, CIP Safety e FailSafe over EtherCAT. Queste tecnologie introducono controlli di ridondanza, marcature temporali, convalida delle sequenze e meccanismi fail-safe per garantire la trasmissione sicura dei segnali.

I sistemi con certificazione di sicurezza fanno inoltre ampio affidamento sulla verifica a doppio canale. Se un percorso del segnale si guasta o si comporta in modo imprevisto, il sistema deve passare immediatamente a uno stato sicuro.

Figura 2. Le piattaforme I/O distribuite fail-safe stanno diventando centrali nelle architetture decentralizzate per la sicurezza delle macchine.

Come IO-Link Safety cambia lo scenario

IO-Link Safety estende la comunicazione IO-Link standard supportando dispositivi di sicurezza certificati attraverso un framework di comunicazione sicura compatibile. Un master IO-Link di sicurezza può gestire simultaneamente dispositivi standard e dispositivi con certificazione di sicurezza attraverso un’unica infrastruttura.

Questo comporta un cambiamento sostanziale nella filosofia di progettazione delle macchine. Invece di instradare numerosi cavi di sicurezza verso quadri centralizzati, i costruttori possono collocare gli I/O di sicurezza direttamente sul campo, vicino all’apparecchiatura.

Dispositivi come barriere fotoelettriche di sicurezza, stazioni di arresto di emergenza e interruttori di interblocco possono essere collegati direttamente a hub IO-Link di sicurezza. La configurazione e la diagnostica diventano gestite dal software anziché dal cablaggio.

Figura 3. I master IO-Link di sicurezza combinano il traffico standard di automazione con la comunicazione di sicurezza certificata.

Riduzione degli errori di cablaggio durante la messa in servizio

Uno dei principali vantaggi di IO-Link Safety emerge durante l’avviamento e l’integrazione della macchina. Gli ingressi di sicurezza tradizionali richiedono spesso un cablaggio e una convalida accurati degli impulsi di test. Un’assegnazione errata dei canali può generare guasti difficili da diagnosticare.

IO-Link Safety semplifica notevolmente questo processo. Una volta collegati, i dispositivi possono essere identificati automaticamente, parametrizzati da remoto e monitorati continuamente dal livello del controllore.

Questo approccio è particolarmente interessante per gli OEM che realizzano piattaforme di macchine ripetibili con molteplici opzioni configurabili.

Come l’automazione modulare trae vantaggio da IO-Link Safety

I costruttori di macchine preferiscono sempre più spesso celle di produzione modulari rispetto a sistemi monolitici fissi. Oggi i produttori del settore automobilistico, farmaceutico ed elettronico richiedono apparecchiature riconfigurabili rapidamente in base alle mutevoli esigenze produttive.

IO-Link Safety si integra naturalmente con questa tendenza perché riduce al minimo le dipendenze dal cablaggio fisso tra le sezioni della macchina.

Figura 4. Le architetture di automazione modulare dipendono fortemente da sistemi flessibili di comunicazione distribuita.

Invece di riprogettare interi quadri elettrici, gli integratori possono ampliare le funzionalità della macchina semplicemente aggiungendo ulteriori moduli di campo di sicurezza. Questo riduce il carico di progettazione e abbrevia i tempi di implementazione.

Le piattaforme di controllo distribuito, inclusi i sistemi I/O distribuiti e le architetture di sicurezza decentralizzate, stanno diventando pratiche di progettazione standard negli impianti produttivi ad alta produttività.

L’impatto più ampio sull’automazione industriale

IO-Link Safety arriva in un momento in cui i produttori devono trovare un equilibrio tra carenza di personale, aspettative più elevate in termini di disponibilità e crescenti preoccupazioni per la cybersicurezza. Le architetture di campo semplificate contribuiscono a ridurre la manodopera necessaria per l’installazione, migliorando al contempo la visibilità diagnostica.

Allo stesso tempo, i costruttori di macchine sono sottoposti alla pressione di standardizzare i progetti globali nei diversi mercati dei clienti. Le tecnologie che riducono le variazioni del cablaggio e semplificano le procedure di convalida offrono chiari vantaggi operativi.

Si sta inoltre rafforzando l’allineamento tra IO-Link Safety e le strategie di manutenzione predittiva. Oggi i dispositivi di sicurezza intelligenti possono fornire informazioni diagnostiche prima che un guasto provochi un fermo macchina.

Perché questa tecnologia sarà importante in futuro

IO-Link Safety non è semplicemente un’altra variante di bus di campo. Rappresenta una transizione più ampia verso un’infrastruttura delle macchine definita dal software, in cui configurazione, diagnostica e sicurezza convivono su livelli di comunicazione unificati.

Dal punto di vista ingegneristico, il vantaggio principale non consiste soltanto nella riduzione dei cavi. Il vero valore risiede nella flessibilità. I produttori possono riprogettare i layout produttivi, ampliare le funzionalità delle macchine e sostituire i dispositivi di campo con interruzioni molto più contenute rispetto a quanto consentito dalle architetture tradizionali.

Poiché l’automazione industriale continua a orientarsi verso un’intelligenza decentralizzata, tecnologie come IO-Link Safety diventeranno probabilmente requisiti standard anziché funzionalità premium.
