Perché l’integrazione tra PLC e inverter compatti è ancora importante

Anche se i sistemi di automazione industriale diventano sempre più connessi e basati sul software, il semplice controllo dei motori rimane una delle funzioni più importanti all’interno degli stabilimenti produttivi. Gli inverter continuano a essere predominanti nei sistemi di trasporto, nelle pompe, nei ventilatori, nelle linee di confezionamento e nelle applicazioni di movimentazione dei materiali, perché garantiscono un’accelerazione controllata, una riduzione delle sollecitazioni meccaniche e una maggiore efficienza energetica.

Nei progetti di automazione più piccoli, la combinazione tra il PLC Mitsubishi della serie FX e l’inverter FR-D700 rimane un’architettura pratica e ampiamente utilizzata. L’aggiunta di un’HMI trasforma la configurazione da un semplice avviatore per motori in una stazione di controllo intuitiva per l’operatore, capace di gestire il controllo direzionale, il monitoraggio e future espansioni.

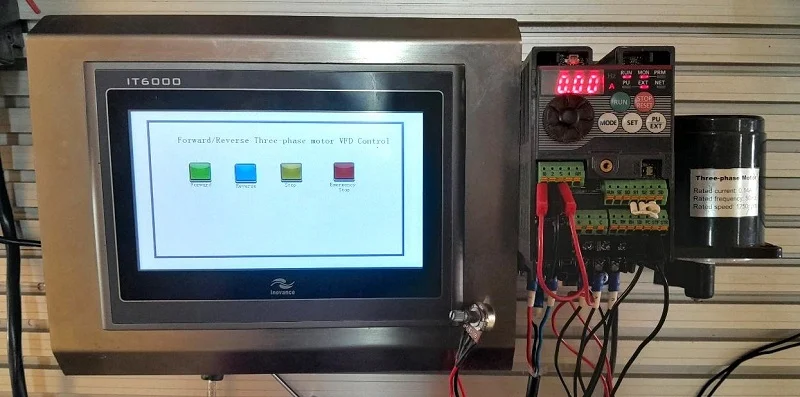

Un sistema con inverter assistito da HMI consente agli operatori di gestire la direzione e lo stato del motore da un’interfaccia centralizzata.

Comprendere la struttura di potenza e controllo dell’inverter

La serie di inverter FR-D700 utilizza una struttura dei terminali intuitiva che semplifica la messa in servizio per i tecnici della manutenzione e gli integratori di sistemi. Prima di iniziare il cablaggio, è essenziale separare correttamente la sezione di potenza da quella di controllo.

Il cablaggio di potenza richiede una messa a terra accurata

Nei modelli con alimentazione monofase, i terminali R/L1 e S/L2 ricevono direttamente l’alimentazione CA in ingresso dall’interruttore automatico. I terminali di uscita dell’inverter U, V e W distribuiscono quindi l’alimentazione trifase al motore.

Un dettaglio spesso trascurato riguarda la strategia di messa a terra. Negli ambienti industriali con più inverter, sensori e dispositivi di comunicazione, i percorsi di terra condivisi possono introdurre disturbi elettrici e comportamenti di controllo instabili. Molti ingegneri isolano, quando possibile, i percorsi di messa a terra degli inverter per ridurre i rischi di interferenza.

La logica sink e source deve corrispondere a quella del controller

L’aspetto più importante del cablaggio di controllo è mantenere la compatibilità tra la logica degli ingressi dell’inverter e la configurazione delle uscite del PLC. L’FR-D700 supporta sia la logica source sia quella sink tramite configurazioni selezionabili dei ponticelli.

Quando si utilizza la logica sink, il terminale SD funge da riferimento comune. In modalità logica source, il terminale PC diventa il riferimento positivo comune per i segnali di controllo direzionale.

Una configurazione corretta della logica sink/source previene comportamenti di commutazione instabili e protegge gli ingressi di controllo digitali.

La mancata corrispondenza tra le uscite del PLC e la selezione della logica dell’inverter rimane uno degli errori di messa in servizio più comuni nei piccoli progetti di controllo dei motori.

Il sistema di parametri FR-D700

Mitsubishi ha progettato la serie FR-D700 con una struttura di configurazione basata sui parametri, che bilancia flessibilità e semplicità. Sebbene l’inverter disponga di centinaia di funzioni configurabili, la maggior parte delle applicazioni di automazione standard si basa solo su un piccolo gruppo di impostazioni fondamentali.

I parametri di frequenza determinano il comportamento del motore

Parametri come frequenza massima, frequenza minima e frequenza di base determinano l’intervallo operativo del motore. La frequenza di base deve corrispondere al valore nominale riportato sulla targhetta del motore per garantire prestazioni stabili in termini di coppia e comportamento termico.

In molte installazioni asiatiche ed europee, i motori a 50 Hz sono ancora comuni, mentre i sistemi nordamericani utilizzano spesso come impostazione predefinita il funzionamento a 60 Hz. Una configurazione errata della frequenza può influire sul riscaldamento del motore e sull’efficienza in uscita.

La disposizione dei terminali dell’FR-D700 semplifica il cablaggio esterno nei progetti di integrazione con PLC e HMI.

Impatto dell’accelerazione e della decelerazione sulle sollecitazioni meccaniche

Le impostazioni di accelerazione e decelerazione influiscono direttamente sull’affidabilità della macchina. Impostazioni di rampa aggressive possono aumentare le sollecitazioni su giunti, riduttori e trasportatori, soprattutto nei sistemi che gestiscono carichi variabili.

Per i sistemi di automazione compatti, profili di accelerazione e decelerazione di cinque secondi offrono spesso un buon compromesso iniziale tra reattività e protezione meccanica.

Scelta della modalità operativa corretta

Il parametro 79 determina il modo in cui il VFD accetta i comandi. Questa singola impostazione modifica sostanzialmente il modo in cui l’azionamento interagisce con i dispositivi esterni.

La selezione della modalità diventa particolarmente importante quando si esegue l’integrazione con piattaforme PLC esterne o sistemi HMI. In questa configurazione tutorial, la modalità operativa 3 consente i comandi esterni di avvio e arresto, mantenendo al contempo la regolazione locale della frequenza dalla tastiera dell’azionamento.

Gli ingegneri che lavorano con piattaforme di controllo compatte, come i sistemi di automazione Mitsubishi Electric, o con architetture di macchine distribuite, utilizzano spesso questo approccio ibrido durante le fasi di collaudo e messa in servizio.

Integrazione della logica PLC nelle applicazioni reali

Il PLC Mitsubishi FX rimane popolare grazie alla sua affidabilità, alle dimensioni compatte e all’ambiente di programmazione ladder intuitivo. Sebbene le piattaforme PAC più recenti offrano funzionalità di rete avanzate, i controllori FX continuano a garantire ottime prestazioni nelle applicazioni con motori autonomi.

Le uscite digitali comandano la direzione

In questo progetto, le uscite PLC Y000 e Y001 sono collegate direttamente ai terminali STF e STR del VFD per i comandi di rotazione avanti e indietro. I dispositivi di ingresso includono pulsanti di marcia avanti, retromarcia, arresto e arresto di emergenza.

La logica di controllo garantisce che possa essere attiva una sola direzione di movimento alla volta, impedendo conflitti tra comandi simultanei di marcia avanti e retromarcia.

I sistemi con VFD controllati da PLC offrono una gestione dei motori più sicura e organizzata rispetto al cablaggio diretto con pulsanti.

Perché la logica ladder continua a dominare il controllo del movimento di base

Nonostante la diffusione del testo strutturato e della programmazione orientata agli oggetti nell’automazione, la logica ladder rimane altamente efficace per i sistemi di controllo discreto dei motori. Il personale addetto alla manutenzione può diagnosticare rapidamente i guasti e verificare le sequenze di controllo direttamente dal diagramma logico.

Le installazioni PLC compatte nelle apparecchiature per il confezionamento, nei trasportatori e nei sistemi ausiliari fanno ancora ampio affidamento sulla logica a relè grazie alla sua chiarezza e al comportamento prevedibile.

La logica ladder con interblocchi impedisce l'invio simultaneo di comandi direzionali che potrebbero danneggiare l'azionamento o il motore.

L'aggiunta di un HMI cambia l'esperienza dell'operatore

L'aggiunta di un livello HMI migliora significativamente l'usabilità. Gli operatori ottengono una visibilità centralizzata, riducendo al contempo la dipendenza dai pulsanti fisici distribuiti in tutta la macchina.

L'HMI Inovance IT6000 utilizzato in questo progetto comunica con il PLC Mitsubishi FX tramite il supporto al protocollo RS-232. Sebbene i metodi di comunicazione varino a seconda del produttore, gli HMI moderni mantengono generalmente un'ampia compatibilità con le famiglie di PLC di diversi produttori.

Gli impianti che modernizzano apparecchiature obsolete combinano frequentemente hardware PLC più vecchio con interfacce touchscreen più recenti, per migliorare l'usabilità senza sostituire l'intero sistema di controllo.

Per i progetti più grandi che richiedono interfacce operatore scalabili e reti distribuite, gli ingegneri valutano spesso ulteriori soluzioni offerte dalle piattaforme HMI industriali e dai sistemi di azionamento VFD avanzati.

Verso il futuro del semplice controllo dei motori

Quello che inizia come un piccolo progetto VFD avanti/indietro diventa spesso la base per strategie di automazione più avanzate. Una volta introdotti un PLC e un HMI, aggiungere riferimenti analogici di velocità, diagnostica dei guasti, monitoraggio remoto o comunicazione Ethernet diventa molto più semplice.

Gli impianti industriali richiedono sempre più spesso che anche i sistemi compatti supportino la manutenzione predittiva, la diagnostica da remoto e la raccolta dei dati. Di conseguenza, la tradizionale combinazione VFD-PLC si sta evolvendo in una piattaforma di controllo edge connessa.

Un punto di partenza pratico per l'automazione dei motori

Questo tipo di integrazione Mitsubishi FX e FR-D700 rimane prezioso perché insegna i fondamenti ingegneristici alla base del controllo dei motori industriali. Comprendere la logica sink/source, la configurazione dei parametri, l'interblocco e il funzionamento dell'azionamento offre una solida base prima di passare ad ambienti di controllo distribuito più estesi.

Molti ingegneri dell'automazione avanzata hanno iniziato con sistemi molto simili a questo. L'hardware può essere compatto, ma i principi fondamentali si applicano direttamente alle moderne architetture PLC, DCS e di controllo del movimento.
