Come i PLC stanno trasformando il controllo di precisione dei robot nella produzione moderna
Una nuova generazione di robot di precisione sta cambiando il modo in cui gli ingegneri affrontano il controllo del movimento. Combinando la logica di testo ...
Il controllo della robotica si avvicina sempre più al PLC
Per decenni, i robot industriali hanno funzionato come isole di automazione isolate. Gli ingegneri programmavano i percorsi di movimento tramite teach pendant dedicati, mentre i PLC gestivano la logica della macchina circostante. Questa separazione sta iniziando a scomparire.

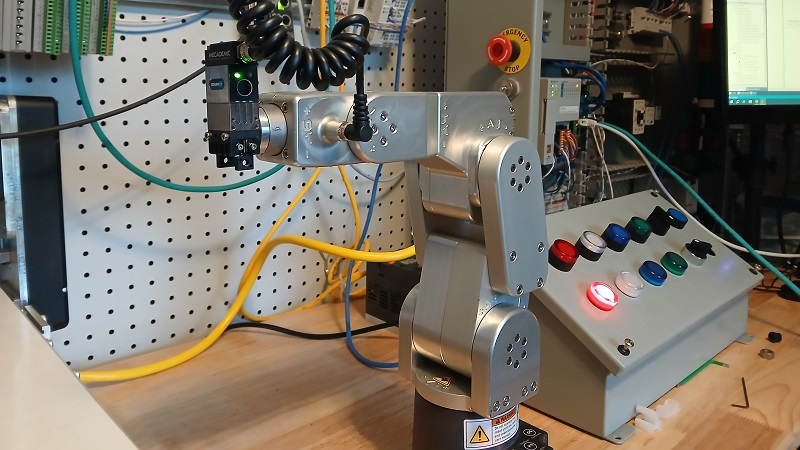

Robot compatti ad alta precisione come il Mecademic Meca500 consentono ora il controllo diretto del movimento tramite piattaforme PLC, cambiando il modo in cui i produttori progettano le celle di automazione. Invece di inviare semplici comandi di avvio e arresto, il PLC può ora comandare ogni movimento del robot in tempo reale tramite EtherNet/IP.
Questo cambiamento è particolarmente importante per l’assemblaggio elettronico, l’automazione di laboratorio, la movimentazione dei semiconduttori e gli ambienti di produzione di precisione, dove l’ingombro ridotto e il movimento deterministico contano più della capacità di carico assoluta.
Le architetture robotiche compatte consentono un’integrazione più stretta tra il controllo del movimento e i sistemi di automazione basati su PLC.
Perché il controllo strutturato tramite PLC cambia l’integrazione dei robot
I robot tradizionali a sei assi si affidano in genere a linguaggi proprietari e a controllori di movimento autonomi. Al contrario, la robotica gestita da PLC trasferisce gran parte di questa logica nella piattaforma di controllo che già gestisce nastri trasportatori, sensori, sistemi di visione e interblocchi di sicurezza.
In questa implementazione, un PLC Allen-Bradley CompactLogix comunica direttamente con il Meca500 tramite EtherNet/IP. Le istruzioni di movimento, come MovePose e MoveJoints, diventano parte dell’ambiente della logica ladder invece di risiedere in un programma robot separato.
Questa architettura riduce significativamente la complessità dell’integrazione per i costruttori di macchine già standardizzati sulle piattaforme di automazione Rockwell. Gli stabilimenti che utilizzano sistemi Allen-Bradley CompactLogix esistenti possono integrare il movimento robotico senza introdurre un altro ecosistema di programmazione dedicato.
EtherNet/IP diventa l’infrastruttura portante del movimento
Per prima cosa, il robot deve essere configurato sulla stessa sottorete del PLC. Una volta abilitata la comunicazione EtherNet/IP tramite l’interfaccia MecaPortal, il PLC assume la responsabilità del coordinamento del robot.
A differenza delle architetture robotiche più datate, che si limitano a eseguire routine precaricate, questa configurazione consente al PLC di generare dinamicamente comandi di movimento in tempo reale. Questa distinzione diventa fondamentale nelle applicazioni di produzione adattiva, in cui i percorsi di movimento dipendono dal feedback dei sensori, dai sistemi di ispezione o dalle modifiche alle ricette.
La configurazione EtherNet/IP consente al controllore del robot di passare dal funzionamento autonomo all’esecuzione del movimento gestita dal PLC.
EDS e AOI semplificano la messa in servizio dei dispositivi
I sistemi basati su Rockwell fanno ampio affidamento sui file Electronic Data Sheet e sulle Add-On Instruction per semplificare l’integrazione dell’hardware. Una volta installato l’EDS, il robot appare come un dispositivo nativo all’interno di Studio 5000.
Il livello AOI astrae gran parte della complessità della comunicazione a basso livello. Gli ingegneri possono concentrarsi sulla logica di movimento invece di creare manualmente le strutture dei messaggi Ethernet.
Questo flusso di lavoro riflette l’evoluzione più ampia in corso nell’automazione industriale. I fornitori offrono sempre più oggetti software riutilizzabili, invece di richiedere una codifica personalizzata estesa. Strategie di integrazione simili stanno diventando comuni anche sulle moderne piattaforme PLC e PAC utilizzate nella produzione di processo e ibrida.
I file di definizione dei dispositivi riducono i tempi di messa in servizio, consentendo ai robot di apparire come risorse di automazione native all’interno di Studio 5000.
I comandi di movimento diventano oggetti della logica ladder
Una volta connesso, il robot può eseguire i movimenti direttamente dalla logica ladder tramite blocchi funzione predefiniti. Comandi come Connect, MovePose e MoveJoints definiscono la traiettoria e il comportamento di posizionamento del robot.
Questo approccio cambia il modo in cui i team di manutenzione interagiscono con i sistemi robotici. Invece di analizzare i guasti in più ambienti di programmazione, i tecnici possono diagnosticare il comportamento del robot direttamente all’interno della piattaforma PLC che già conoscono.
MovePose per la precisione cartesiana
L’istruzione MovePose comanda al robot di raggiungere una coordinata cartesiana specifica utilizzando i valori X, Y, Z, W, P e R. Questo metodo è ideale per i sistemi pick-and-place, le stazioni di ispezione e le attività di assemblaggio compatte che richiedono un posizionamento ripetibile dell’utensile.
Le istruzioni di movimento cartesiano consentono agli ingegneri di gestire il posizionamento del robot direttamente all’interno delle routine ladder del PLC.
Controllo basato sui giunti per il recupero e il ritorno all’origine
I comandi MoveJoints consentono il posizionamento diretto a livello dei singoli assi. Queste istruzioni vengono spesso utilizzate per le sequenze di ritorno all’origine, le operazioni di recupero e il posizionamento per la manutenzione.
Dal punto di vista ingegneristico, separare il movimento cartesiano dal recupero basato sui giunti migliora l’affidabilità operativa. Semplifica inoltre la gestione dei guasti durante le procedure di riavvio della macchina.
I blocchi di movimento a livello dei giunti forniscono un posizionamento deterministico durante le operazioni di avvio e manutenzione.
La compatibilità del firmware è ancora importante
Una lezione importante emersa da questa implementazione è che l’allineamento del firmware rimane fondamentale. Il firmware del robot, il pacchetto EDS e la versione dell’AOI devono essere perfettamente compatibili.
Le incompatibilità tra versioni possono creare conflitti tra i tipi di dati all’interno di Studio 5000, in particolare nelle strutture definite dal modulo. Sebbene gli ingegneri dei sistemi di controllo più esperti possano sostituire manualmente i tipi di dati obsoleti, il problema evidenzia una sfida più ampia del settore: l’interoperabilità dipende ancora fortemente dalla gestione del ciclo di vita del software.
Questo non riguarda solo la robotica. Problemi di compatibilità simili si presentano nelle migrazioni DCS, negli aggiornamenti dei sistemi di monitoraggio delle turbine e nelle espansioni degli I/O distribuiti che coinvolgono piattaforme di ABB, Honeywell, Emerson e GE.
Una gestione attenta delle versioni rimane essenziale quando si integrano sistemi robotici EtherNet/IP nei controllori industriali.
Dove questa architettura si adatta meglio
La robotica controllata da PLC non è pensata per sostituire ogni controllore robotico tradizionale. Le grandi celle di saldatura con carichi elevati e i complessi sistemi di coordinamento multi-robot continuano a trarre vantaggio dalle piattaforme robotiche dedicate.
Tuttavia, per le applicazioni compatte di precisione, questo modello è estremamente interessante. L’assemblaggio di dispositivi medicali, l’allineamento ottico, la produzione elettronica e l’automazione di laboratorio richiedono sempre più robot che si comportino come assi macchina intelligenti anziché come isole di automazione isolate.
La possibilità di integrare direttamente la robotica nella sequenza del PLC riduce inoltre i cicli di sviluppo per i costruttori di macchine OEM. Team di progettazione più piccoli possono implementare movimenti robotici avanzati senza dover mantenere specialisti separati nella programmazione dei robot.
La direzione più ampia del settore
Il mercato della robotica industriale si sta orientando verso architetture di movimento definite dal software. La programmazione in testo strutturato, le comunicazioni EtherNet/IP e il coordinamento incentrato sul PLC stanno diventando aspettative standard, anziché funzionalità avanzate.
Ciò che rende particolarmente interessante il Meca500 non è solo la sua precisione a livello micrometrico, ma anche il modo in cui rende l’integrazione robotica accessibile agli ingegneri dei sistemi di controllo tradizionali.
In molte fabbriche, il programmatore di robot del futuro potrebbe non avere più con sé un teach pendant. Potrebbe invece sviluppare le strategie di movimento direttamente nell’ambiente PLC che già controlla il resto della macchina.
Autore: Nathaniel Brooks | Giornalista senior specializzato in sistemi industriali
Nathaniel Brooks vanta oltre 14 anni di esperienza nella divulgazione della robotica industriale, delle architetture PLC e dei sistemi di controllo del movimento. Il suo background comprende progetti di integrazione dell’automazione che coinvolgono Rockwell Automation, ABB Robotics, piattaforme di movimento Siemens e sistemi di confezionamento ad alta velocità nei settori dei semiconduttori e della produzione di precisione.
