Robotica di precisione senza l’ingombro tradizionale

L’implementazione di robot industriali ha tradizionalmente richiesto tre componenti hardware principali: il braccio robotico, un grande armadio di controllo esterno e un teach pendant collegato tramite cablaggi dedicati. Questa architettura ha dominato l’automazione di fabbrica per decenni, su piattaforme di aziende come FANUC, Yaskawa e Denso. Tuttavia, una nuova generazione di robot compatti di precisione sta iniziando a mettere in discussione queste concezioni.

Il Mecademic Meca500 è un esempio di questa transizione. Progettato per ambienti di assemblaggio ad alta precisione, il robot combina una precisione di posizionamento a livello micrometrico con un design hardware insolitamente compatto. Ancora più importante, sostituisce il flusso di lavoro convenzionale basato sul teach pendant con un’interfaccia accessibile tramite browser e alimentata dalla comunicazione Ethernet.

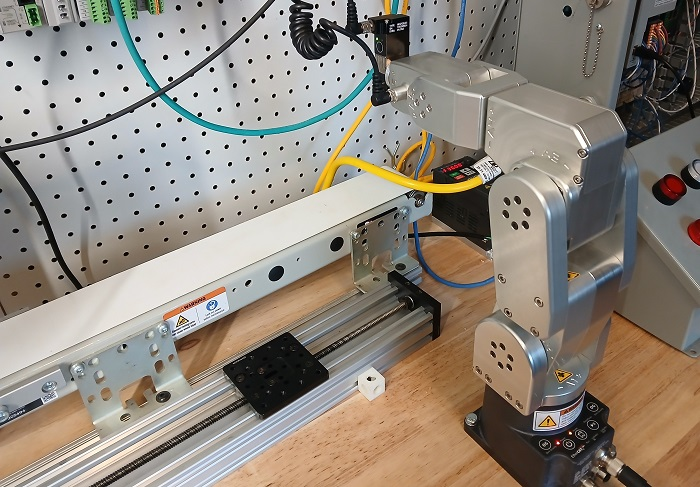

Figura 1. Il robot integra gli azionamenti servo e l’elettronica di controllo direttamente nella struttura di base, riducendo significativamente i requisiti dell’armadio.

Perché i robot compatti stanno cambiando le strategie di integrazione

I sistemi robotici industriali tradizionali richiedono molto spazio nell’armadio, instradamento dei cavi e un’attenta pianificazione della sicurezza. Integrando l’elettronica di controllo nella base del robot, il Meca500 riduce la complessità del quadro e semplifica l’installazione in laboratori, celle per la produzione elettronica e stazioni di assemblaggio di precisione.

Questa architettura cambia anche il modo in cui gli ingegneri interagiscono con il robot. Invece di affidarsi a un teach pendant portatile proprietario, gli utenti si collegano tramite un browser web utilizzando il server MecaPortal integrato. Qualsiasi workstation di engineering sulla sottorete locale può diventare il terminale di programmazione.

Per gli integratori di sistemi già esperti nell’uso di dispositivi industriali basati su Ethernet e sistemi di controllo distribuiti, questo flusso di lavoro ricorda più la configurazione di PLC moderni e dispositivi edge che la messa in servizio di un controller robotico tradizionale.

Gli stabilimenti che utilizzano già hardware di automazione distribuito, come ABB Robotics o sistemi di controllo PLC/PAC modulari, riconosceranno la più ampia tendenza del settore verso un’architettura decentralizzata delle macchine.

Collegamenti di sicurezza e alimentazione

La procedura di avvio rimane familiare agli ingegneri esperti di automazione. Il robot si collega a un modulo dedicato per l’interfaccia di sicurezza e alimentazione, che gestisce l’alimentazione in ingresso CA, l’integrazione dell’arresto di emergenza e il monitoraggio dei circuiti di sicurezza esterni.

Prima dell’accensione, il robot deve essere montato saldamente, poiché il corpo leggero può diventare instabile quando è completamente esteso. Gli ingegneri dovrebbero evitare di collegare utensili all’estremità del braccio durante le procedure iniziali di homing, per prevenire collisioni accidentali con il corpo del robot.

Figura 2. Il quadro di controllo compatto combina la distribuzione dell’alimentazione con la gestione dell’arresto di emergenza e degli ingressi di sicurezza.

Il browser diventa il teach pendant

Una delle decisioni progettuali più interessanti alla base del Meca500 è la completa eliminazione del teach pendant tradizionale. Il robot espone invece un’interfaccia web accessibile tramite una connessione Ethernet standard.

Dopo aver assegnato alla workstation di engineering la sottorete appropriata, gli utenti possono accedere direttamente all’ambiente MecaPortal tramite un browser. Da qui, gli operatori possono attivare il robot, eseguire le procedure di homing, monitorare gli indicatori di stato e muovere singolarmente gli assi.

Questo approccio offre diversi vantaggi operativi. La distribuzione del software diventa più semplice, i costi di manutenzione hardware diminuiscono e la diagnostica remota diventa più facile per i team di engineering distribuiti.

Allo stesso tempo, l’approccio introduce nuove considerazioni in materia di cybersicurezza. Poiché il robot dipende dalla connettività Ethernet e dall’accesso tramite browser, la segmentazione della rete e le policy dei firewall industriali diventano sempre più importanti negli ambienti di produzione.

Comprendere i sistemi di riferimento del movimento

L’ambiente di jogging supporta più sistemi di coordinate, tra cui il movimento articolare, le coordinate del mondo e le coordinate dell’utensile. Sebbene questi concetti siano standard nella robotica industriale, l’implementazione in MecaPortal li presenta attraverso un’interfaccia più chiara e accessibile rispetto a molti sistemi legacy.

Il sistema di riferimento della base rimane fisso rispetto al punto di montaggio del robot, mentre il sistema di riferimento del mondo può essere spostato per allinearsi ai macchinari o alle workstation circostanti. Il sistema di riferimento dell’utensile cambia dinamicamente in base all’end effector installato.

Per applicazioni ad alta precisione, come l’allineamento di componenti ottici o l’assemblaggio di dispositivi medicali, una calibrazione accurata dei sistemi di riferimento diventa fondamentale, poiché anche piccoli scostamenti di posizione possono compromettere la qualità del prodotto.

Figura 3. L’interfaccia MecaPortal basata su browser offre controlli di attivazione, monitoraggio operativo e funzioni di jogging su più sistemi di riferimento.

Dove i robot ad alta precisione offrono il massimo valore

Il Meca500 non è destinato a sostituire i robot industriali di grandi dimensioni impiegati in ambienti di saldatura o pallettizzazione. Il suo punto di forza risiede invece nelle celle di automazione compatte che richiedono una ripetibilità eccezionale.

Le applicazioni includono l’allineamento ottico, la movimentazione di semiconduttori, il microassemblaggio, l’automazione di laboratorio e i sistemi pick-and-place di precisione, nei quali una ripetibilità nell’ordine di pochi micrometri influisce direttamente sulla qualità del processo.

Il suo ingombro ridotto lo rende inoltre interessante per laboratori di ricerca, programmi universitari di automazione e sistemi di produzione prototipale, nei quali lo spazio a pavimento e la complessità dell’integrazione rappresentano vincoli significativi.

Figura 4. I sistemi robotici compatti vengono utilizzati sempre più spesso per l’assemblaggio elettronico e le celle di automazione su scala di laboratorio.

Il linguaggio Structured Text e la connettività PLC aprono nuove possibilità

Forse il cambiamento più significativo non riguarda la meccanica, ma il software. Il Meca500 introduce un’esperienza di programmazione più vicina all’ingegneria dei PLC che alla programmazione tradizionale dei robot tramite teach pendant.

La logica in Structured Text e la comunicazione Ethernet consentono un’interazione più stretta con l’hardware di automazione esterno. Gli ingegneri esperti negli ambienti IEC 61131-3 possono passare più facilmente ai flussi di lavoro per l’integrazione dei robot senza dipendere interamente da linguaggi robotici proprietari.

Questa convergenza tra robotica e programmazione dei PLC riflette un movimento più ampio nell’automazione industriale. La produzione moderna si aspetta sempre più che robot, azionamenti, controllori di sicurezza, HMI e I/O distribuiti si comportino come risorse di rete interoperabili, anziché come sistemi isolati.

Le piattaforme di Siemens, Beckhoff, Rockwell Automation e di altri importanti fornitori di automazione hanno già puntato con decisione verso ambienti software unificati. I robot compatti che adottano principi simili potrebbero ridurre significativamente le barriere all’integrazione per i produttori più piccoli.

Il vero cambiamento nel settore è la semplicità

Il mercato della robotica industriale è stato storicamente dominato da sistemi altamente specializzati, che richiedono programmatori robotici dedicati e ampie procedure di messa in servizio. Questo modello funziona ancora bene per le linee di produzione su scala automobilistica, ma diventa inefficiente per le celle di produzione più piccole e flessibili.

Il Meca500 dimostra come i produttori di robot stiano iniziando a ripensare l’usabilità. Le interfacce basate su browser, i controller integrati e l’interazione tramite Structured Text riducono la complessità hardware e rendono la robotica più accessibile agli ingegneri dei sistemi di controllo.

Dal punto di vista ingegneristico, questo è uno degli sviluppi a lungo termine più importanti nell’automazione industriale. Il futuro della robotica non sarà definito soltanto dal carico utile o dalla velocità. Sarà definito sempre più dalla rapidità con cui gli ingegneri possono implementare, integrare, diagnosticare e scalare i sistemi robotici negli ambienti produttivi connessi.
