Il comunicatore silenzioso del reparto produttivo

Gli ambienti di produzione moderni sono più rumorosi, rapidi e automatizzati che mai. Le celle robotizzate eseguono cicli continui, i trasportatori si muovono ad alta velocità e gli azionamenti a frequenza variabile regolano i motori in interi stabilimenti. Tuttavia, nonostante la diffusione di HMI avanzati e dell'analisi industriale, un dispositivo continua a fornire agli operatori il feedback più rapido sullo stato della macchina: la torretta luminosa.

Dagli stabilimenti di assemblaggio automobilistico alle linee di confezionamento farmaceutico, le torrette luminose restano un linguaggio visivo universale per le condizioni delle macchine. La loro semplicità è proprio il motivo per cui continuano a sopravvivere in sistemi industriali sempre più digitali.

In molti stabilimenti che utilizzano controller Allen-Bradley CompactLogix o architetture PLC distribuite, le torrette luminose sono ancora considerate strumenti essenziali di diagnostica di prima linea, prima ancora che gli operatori aprano una schermata HMI.

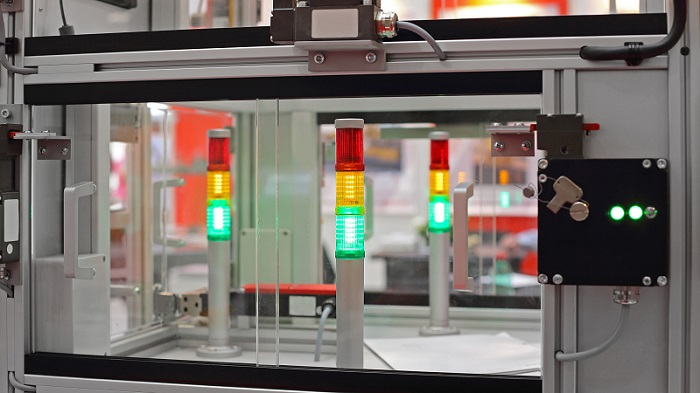

Le torrette luminose forniscono un feedback visivo immediato agli operatori che lavorano in grandi celle di produzione.

Perché il colore è ancora importante nell'automazione

Lo scopo fondamentale di una torretta luminosa è semplice: comunicare istantaneamente lo stato dell'apparecchiatura. Tuttavia, la logica ingegneristica alla base dell'assegnazione dei colori è più importante di quanto molti integratori si rendano conto.

A differenza degli standard di programmazione dei PLC definiti dalla norma IEC 61131-3, le convenzioni sui colori delle torrette luminose non sono standardizzate a livello globale. Gli integratori e gli utenti finali stabiliscono le proprie regole operative in base alla strategia di produzione, alla filosofia di sicurezza e al flusso di lavoro della manutenzione.

Logica cromatica tipica nelle celle industriali

Il rosso è comunemente associato a condizioni di guasto, arresti di emergenza o stati di arresto della macchina. Il rosso lampeggiante indica solitamente un allarme attivo che richiede un intervento, mentre il rosso fisso segnala spesso che l'alimentazione del circuito di comando non è disponibile.

Il giallo o l'ambra rappresentano generalmente condizioni di avviso. La mancanza di materiale, la bassa pressione dell'aria o le richieste di rifornimento dell'alimentatore attivano spesso questo stato senza arrestare completamente la produzione.

Il verde indica generalmente un funzionamento automatico regolare. In alcuni sistemi, il verde lampeggiante significa che la macchina è pronta, ma attende un comando di avvio del ciclo.

Le moderne torrette luminose con tecnologia RGB hanno ampliato notevolmente questa logica. Gli indicatori blu e bianchi compaiono ora frequentemente nei processi farmaceutici, nella produzione di semiconduttori e nei sistemi di stoccaggio automatizzato, dove è necessario distinguere ulteriori stati della macchina.

Il rosso, il giallo e il verde rimangono la struttura di segnalazione dominante negli ambienti di automazione industriale.

Il passaggio dalle torri a incandescenza a quelle a LED

Il passaggio dalle lampade di segnalazione a incandescenza ai LED rispecchia tendenze più ampie nel settore dell’elettronica industriale. I produttori richiedono sempre più un consumo energetico ridotto, una maggiore durata e minori esigenze di manutenzione.

Le torrette luminose LED consumano meno corrente e generano molto meno calore rispetto ai modelli tradizionali a incandescenza. Ciò consente ai produttori di realizzare torri più compatte integrando più colori in un singolo segmento modulare.

Implicazioni della manutenzione negli stabilimenti industriali

I sistemi a incandescenza offrono ancora un vantaggio operativo: la sostituzione semplificata. In genere, una lampadina guasta può essere sostituita rapidamente utilizzando scorte universali di lampade.

I sistemi basati su LED, invece, richiedono spesso la sostituzione dell’intero segmento di segnalazione, perché i LED sono integrati direttamente sulle schede elettroniche. Sebbene i guasti si verifichino molto meno frequentemente, i costi di sostituzione possono essere più elevati quando si verificano.

Per gli stabilimenti che danno priorità all’efficienza energetica e alle strategie di manutenzione predittiva, le torri LED sono ormai diventate in gran parte la scelta preferita.

Gli stabilimenti che implementano sistemi di movimento avanzati e azionamenti intelligenti, comprese le piattaforme industriali con inverter VFD e azionamenti AC, standardizzano sempre più i sistemi di segnalazione LED per allinearli alle architetture di automazione a basso consumo energetico.

Le moderne torri modulari consentono agli integratori di personalizzare le combinazioni dei segmenti e le configurazioni di montaggio.

Le torrette luminose intelligenti entrano nella rete industriale

La trasformazione più importante nella tecnologia delle torrette luminose non è visiva. È comunicativa.

Le torri tradizionali si basavano interamente su cablaggi discreti, con un cavo di segnale dedicato a ciascun segmento. Oggi, le torrette luminose abilitate al fieldbus si integrano direttamente nelle infrastrutture Ethernet industriali e IO-Link.

IO-Link e segnalazione dinamica delle macchine

Le torri di segnalazione intelligenti possono ora cambiare dinamicamente colore, regolare la luminosità, modificare la frequenza dei lampeggi e attivare i cicalini programmaticamente in base alle condizioni della macchina.

I sistemi abilitati a IO-Link semplificano inoltre il cablaggio trasmettendo configurazione e diagnostica attraverso un livello di comunicazione standardizzato. Ciò riduce la complessità dell’installazione e migliora al contempo la diagnostica remota.

Alcuni sistemi RGB avanzati funzionano quasi come mini-HMI. Nei sistemi di imballaggio e movimentazione dei materiali, gli integratori configurano i singoli segmenti per visualizzare i volumi di produzione, i livelli di riempimento dei contenitori degli scarti o gli avvisi di manutenzione predittiva.

Questo cambiamento è in linea con le più ampie tendenze dell’Industria 4.0, in cui persino i semplici dispositivi di campo diventano partecipanti intelligenti alla rete.

Le torri di segnalazione abilitate al fieldbus supportano la visualizzazione dinamica e la diagnostica a livello macchina.

Il posizionamento è una decisione ingegneristica

Uno degli aspetti più trascurati dell’implementazione delle torrette luminose è il posizionamento fisico. Un posizionamento inadeguato può rendere inefficace anche la migliore strategia di segnalazione.

I costruttori di macchine montano generalmente le torrette sopra i sistemi di protezione, le celle robotizzate o le strutture dei trasportatori per massimizzare la visibilità nell’area di produzione. Tuttavia, un’altezza di montaggio eccessiva può creare punti ciechi per gli operatori e il personale di manutenzione nelle vicinanze.

Coordinamento acustico e visivo

Negli impianti molto rumorosi, gli allarmi acustici rimangono importanti. Tuttavia, buzzer poco differenziati creano confusione invece di chiarezza.

Gli integratori di sistemi esperti assegnano spesso pattern di tonalità o frequenze di impulso distinti alle diverse zone delle apparecchiature. Questo aiuta gli operatori a identificare l’origine di un allarme prima di individuare visivamente la macchina interessata.

Gli impianti con layout di automazione densi integrano sempre più la logica delle torrette luminose con i sistemi SCADA centralizzati e i sistemi di gestione degli allarmi per ridurre l’affaticamento da allarmi.

I metodi di cablaggio continuano a evolversi

Le torrette luminose di base utilizzano ancora metodi di cablaggio discreto tradizionali, con conduttori singoli assegnati a ciascun colore del segmento e all’uscita del buzzer.

La maggior parte dei sistemi a 24 VCC adotta convenzioni di cablaggio source (PNP) o sink (NPN), a seconda degli standard di progettazione regionali e dell’architettura del controllore.

Il cablaggio discreto rimane comune per le installazioni standard di torrette luminose nei sistemi controllati da PLC.

Connettività M12 e design plug-and-play

Molti dispositivi di segnalazione più recenti utilizzano ora connettori M12 standardizzati per semplificare l’installazione e la sostituzione. Questo approccio riduce gli errori di cablaggio sul campo e accelera la messa in servizio durante l’assemblaggio delle macchine.

Negli ambienti di produzione modulare, i sistemi di segnalazione a connessione rapida sono particolarmente preziosi perché la disposizione delle apparecchiature cambia frequentemente.

La torretta luminosa è tutt’altro che obsoleta

Alcuni ingegneri ritengono che le torrette luminose stiano diventando obsolete perché le moderne HMI e i dashboard industriali forniscono molte più informazioni. In realtà, sta accadendo il contrario.

Con l’aumentare dell’automazione negli stabilimenti, la comunicazione visiva delle macchine diventa ancora più importante. Gli operatori che supervisionano più celle robotizzate non possono monitorare costantemente le interfacce touchscreen o le schermate SCADA.

La torretta luminosa è efficace perché fornisce una percezione immediata dello stato della macchina senza richiedere interpretazioni. Un operatore qualificato può identificare un problema di produzione da un capo all’altro dello stabilimento in pochi secondi.

Questa efficienza è ancora importante nell’automazione moderna.
