Guida alla messa in servizio di un variatore di frequenza (VFD)

La messa in servizio di un VFD richiede più del semplice cablaggio dei terminali di alimentazione. Dai parametri del motore all’integrazione Ethernet, fino a...

Perché la messa in servizio dei VFD è ancora importante nell'automazione moderna

I variatori di frequenza sono diventati apparecchiature standard nei sistemi di automazione industriale, dalle linee di trasporto e dagli impianti HVAC alle pompe di processo e alle celle di produzione ad alta velocità. Tuttavia, nonostante il loro ampio utilizzo, una messa in servizio non corretta rimane una delle principali cause di ritardi nell'avviamento e guasti imprevisti dei motori.

Negli stabilimenti moderni, un VFD non è più soltanto un regolatore di velocità. Svolge contemporaneamente il ruolo di nodo di comunicazione, dispositivo di protezione, piattaforma diagnostica e strumento di ottimizzazione energetica. Ciò significa che la messa in servizio deve affrontare insieme la sicurezza elettrica, l'integrazione di rete, la strategia dei parametri e l'affidabilità a lungo termine.

Indipendentemente dal fatto che il drive funzioni autonomamente o comunichi con un PLC tramite Ethernet, il processo di avviamento stabilisce le basi operative dell'intera macchina.

Prima dell'accensione: preparazione del drive per l'installazione

Ogni installazione di VFD eseguita correttamente inizia con le procedure di isolamento. La tensione della linea in ingresso deve essere scollegata e verificata prima di iniziare il cablaggio. Molti problemi di messa in servizio derivano da installazioni eseguite frettolosamente, durante le quali la messa a terra o la preparazione dei terminali sono state trascurate.

Prima dell'installazione, i tecnici devono verificare la bulloneria di montaggio, le viti di messa a terra, i ponticelli STO, gli accessori della tastiera e i moduli di comunicazione. I drive con funzionalità di rete possono inoltre richiedere schede opzionali separate per la comunicazione EtherNet/IP, PROFINET o Modbus TCP.

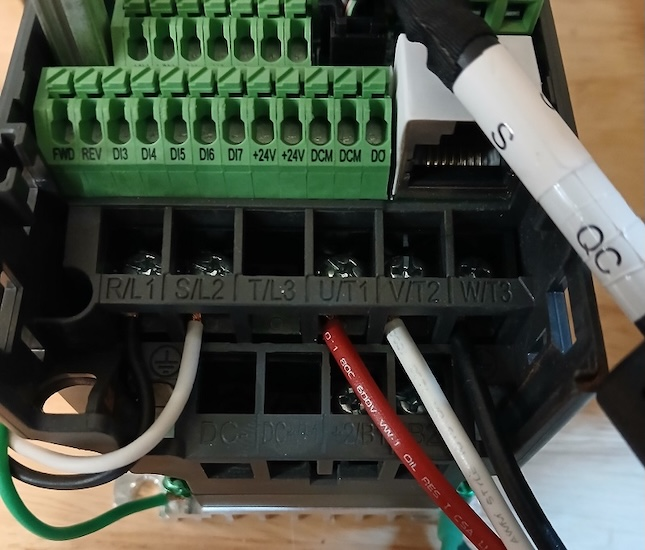

Configurazione del cablaggio dell'ingresso del VFD e dell'uscita del motore per la messa in servizio di drive industriali

La verifica dei terminali di ingresso e di uscita è uno dei passaggi più importanti prima di alimentare un nuovo sistema di drive.

Gli stabilimenti che gestiscono grandi sistemi motore spesso combinano l'implementazione di VFD con un'infrastruttura di monitoraggio centralizzata. In questi ambienti, le piattaforme relative ai drive e ai sistemi di controllo del movimento vengono sempre più integrate con strumenti di manutenzione predittiva e analisi energetica.

Comprendere la disposizione dei cablaggi di potenza

Collegamenti della linea in ingresso

I produttori di drive utilizzano convenzioni diverse per denominare i terminali dell'alimentazione in ingresso. A seconda del modello, i terminali possono essere indicati come L1/L2/L3, R/S/T o U1/V1/W1.

I drive monofase supportano generalmente configurazioni di ingresso da 110 V o 220 V, mentre i drive industriali trifase supportano intervalli di tensione più elevati per le apparecchiature di produzione. Durante l'installazione, sono fondamentali impostazioni corrette della coppia e pratiche di messa a terra adeguate.

Un'idea errata comune tra i tecnici junior è che l'inversione delle fasi in ingresso cambi il senso di rotazione del motore. In realtà, la rotazione del motore cambia solo quando le fasi di uscita vengono invertite sul lato del carico del drive.

Collegamenti di uscita del motore

Quasi tutti i VFD industriali generano un'alimentazione trifase in uscita, indipendentemente dalla configurazione dell'alimentazione in ingresso. I terminali di uscita sono comunemente contrassegnati con U/V/W o T1/T2/T3.

La schermatura e la messa a terra dei cavi del motore diventano sempre più importanti negli ambienti PWM ad alta frequenza. Un instradamento inadeguato dei cavi può introdurre interferenze elettromagnetiche nella strumentazione e nelle reti di comunicazione vicine.

Nelle applicazioni con apparecchiature rotanti critiche, gli impianti spesso combinano l'installazione di VFD con piattaforme di monitoraggio delle condizioni dei macchinari, come i sistemi di protezione dei macchinari Bently Nevada 3500, per monitorare vibrazioni, condizioni dell'albero e stato dei cuscinetti durante il funzionamento del motore.

Quando la messa in servizio diventa complessa: configurazione dei parametri

I moderni VFD contengono centinaia di parametri configurabili. Sebbene le impostazioni predefinite possano consentire la rotazione del motore, una messa in servizio ottimizzata richiede una configurazione molto più approfondita.

Interfaccia dei parametri di un VFD industriale utilizzata per la regolazione del motore e la configurazione della rete

La configurazione dei parametri determina il modo in cui il drive risponde ai comandi, ai guasti, ai profili di accelerazione e alle richieste di comunicazione.

Dati di targa del motore

Informazioni accurate sul motore consentono al drive di calcolare correttamente le condizioni di carico. Tensione, corrente, potenza, frequenza di base e velocità nominale devono corrispondere esattamente alla targhetta del motore.

Dati motore errati possono causare guasti intempestivi, produzione di coppia instabile, surriscaldamento o calcoli imprecisi della corrente durante condizioni di carico elevato.

Regolazione dell'accelerazione e della decelerazione

Le impostazioni delle rampe determinano l'aggressività con cui il motore cambia velocità. Un'accelerazione rapida migliora la produttività, ma aumenta le sollecitazioni meccaniche e il fabbisogno di corrente di spunto.

La regolazione della decelerazione è altrettanto importante. I sistemi con elevata inerzia possono richiedere resistenze di frenatura dinamica o profili di arresto controllati per prevenire interventi per sovratensione.

Selezione della sorgente di controllo

Gli ingegneri della messa in servizio devono definire l'origine dei comandi. I drive possono ricevere i riferimenti di avvio, arresto e velocità dai comandi da tastiera, dagli ingressi digitali, dai segnali analogici o dalle reti Ethernet industriali.

Le moderne linee di produzione si affidano sempre più ad architetture PLC centralizzate, in cui l'autorità di comando proviene da CompactLogix, Siemens S7 o piattaforme DCS distribuite.

La rete Ethernet industriale sta cambiando le procedure di avviamento dei drive

I VFD collegati in rete dominano oggi i progetti di automazione industriale perché semplificano la diagnostica, migliorano il coordinamento e riducono la complessità del cablaggio tradizionale degli I/O.

Scheda di comunicazione Ethernet industriale installata su un drive a frequenza variabile

I moduli di comunicazione consentono ai VFD di scambiare dati operativi in tempo reale con i sistemi PLC e SCADA.

Durante la messa in servizio, i tecnici devono configurare gli indirizzi IP, i timer watchdog di comunicazione, le impostazioni della subnet e le priorità dei dispositivi. I drive basati su Ethernet richiedono inoltre file dispositivo EDS, GSD o ESI, a seconda del protocollo industriale.

Negli ambienti Rockwell, le Add-On Instructions semplificano notevolmente l’integrazione. Le AOI standardizzano le strutture dei comandi e riducono i tempi di programmazione durante l’avviamento.

Integrazione dei VFD Rockwell CompactLogix tramite file di configurazione EDS e AOI

Gli ambienti PLC moderni utilizzano librerie EDS e AOI per accelerare la messa in servizio e standardizzare la comunicazione con gli azionamenti.

Sfide della messa in servizio spesso trascurate dagli ingegneri

Molti guasti in fase di avviamento si verificano dopo un cablaggio eseguito correttamente. Nella pratica, i problemi più difficili riguardano solitamente comunicazioni instabili, una gestione impropria dei guasti o procedure incomplete di backup dei parametri.

Un altro aspetto spesso trascurato è la strategia di messa a terra. Il rumore di commutazione ad alta frequenza generato dai VFD può interferire con la strumentazione vicina, in particolare con i sensori analogici e i sistemi di monitoraggio delle vibrazioni.

Gli impianti che gestiscono applicazioni critiche per i processi isolano sempre più le reti di comunicazione degli azionamenti dai livelli di strumentazione, per ridurre le interferenze transitorie e migliorare la resilienza del sistema.

Il passaggio del settore verso ecosistemi di azionamento più intelligenti

I VFD moderni si stanno evolvendo oltre il ruolo tradizionale di controllori dei motori. Molti includono oggi diagnostica integrata, funzionalità di manutenzione predittiva, analisi edge e funzioni di cybersecurity.

I produttori stanno inoltre integrando livelli di comunicazione predisposti per il cloud nei sistemi di controllo del movimento. I dati operativi degli azionamenti possono ora alimentare piattaforme centralizzate di analisi per ottimizzare i consumi energetici e prevedere la manutenzione.

Con la continua modernizzazione degli impianti industriali, le procedure di messa in servizio diventano sempre più incentrate sul software. Oggi gli ingegneri dedicano quasi lo stesso tempo alla convalida dell’architettura delle comunicazioni e della logica dei parametri che al cablaggio dei motori.

Considerazioni finali dal campo

Dopo aver messo in servizio centinaia di azionamenti in impianti produttivi, di generazione elettrica e di processo, una realtà rimane costante: un VFD messo in servizio con cura può funzionare in modo affidabile per anni, mentre un avviamento affrettato crea spesso problemi di manutenzione ricorrenti.

I team di messa in servizio più efficaci considerano l’azionamento parte di un ecosistema di automazione più ampio, anziché un componente isolato. Integrità elettrica, affidabilità delle comunicazioni, protezione del motore e facilità d’uso per gli operatori devono essere allineate fin dal primo giorno.

Con l’aumento dell’interconnessione delle reti industriali e la crescita continua delle esigenze produttive, una messa in servizio rigorosa dei VFD resterà una delle competenze più preziose nell’ingegneria dell’automazione moderna.

Autore: Daniel Mercer | Reporter senior sui sistemi industriali

Daniel Mercer vanta 14 anni di esperienza nella trattazione delle tecnologie di automazione industriale e controllo del movimento. Il suo percorso include progetti di integrazione sul campo che hanno coinvolto Rockwell Automation, sistemi di azionamento ABB, piattaforme Siemens SIMATIC e infrastrutture di controllo dei processi Emerson presso impianti produttivi ed energetici.
