La logica ladder è uno dei metodi di programmazione più utilizzati nei sistemi di controllo industriale. Si basa su una semplice struttura visiva in cui ogni riga rappresenta una condizione logica che comanda le uscite. Tuttavia, nelle applicazioni reali, questa semplicità diventa rapidamente complessa a causa della struttura del programma, dell’utilizzo della memoria e dell’integrazione del sistema.

Gli ambienti di automazione moderni si basano ampiamente su piattaforme con PLC, come i sistemi PLC / PAC, in cui la logica ladder viene utilizzata per coordinare macchine, processi e dispositivi di campo in tempo reale.

Struttura della logica ladder

I diagrammi ladder sono progettati per assomigliare ai circuiti elettrici a relè. Ogni riga orizzontale contiene condizioni di ingresso e azioni di uscita, consentendo agli ingegneri di visualizzare la logica di controllo in un formato chiaro. Questo design deriva dai tradizionali sistemi di controllo basati su relè, utilizzati prima che la tecnologia PLC diventasse uno standard.

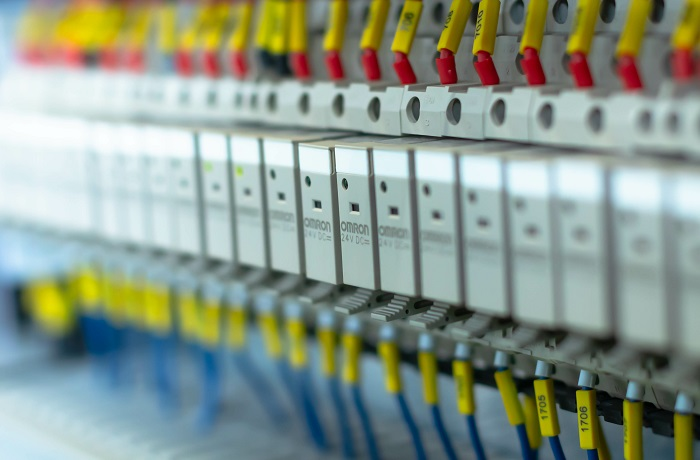

Figura 1. La logica ladder si è evoluta dai sistemi di controllo elettromeccanici a relè.

A differenza dei linguaggi di programmazione sequenziali, la logica ladder valuta continuamente più righe. Ciò significa che le uscite dipendono dalle condizioni degli ingressi in tempo reale, anziché dall’ordine di esecuzione passo dopo passo.

Un’efficace ricerca dei guasti di solito inizia individuando un’uscita specifica e risalendo attraverso la logica, invece di analizzare il programma dall’alto verso il basso.

Sottoprogrammi e flusso del programma

La maggior parte dei programmi PLC include una routine principale che viene eseguita continuamente durante il funzionamento. I sottoprogrammi vengono eseguiti in base a condizioni specifiche e restituiscono sempre il controllo al ciclo del programma principale.

Nei sistemi più complessi, ulteriori livelli logici possono interagire con hardware come i moduli I/O, che gestiscono lo scambio di segnali tra i dispositivi di campo e il controllore PLC.

Stato delle uscite e comportamento del sistema

Le uscite del PLC non vengono sempre ripristinate dopo una perdita di alimentazione. A seconda della configurazione del sistema, alcune uscite possono mantenere il loro ultimo stato noto, creando confusione durante la ricerca dei guasti.

Se un’uscita sembra bloccata su ON, il problema potrebbe non essere causato da condizioni logiche attive, ma da percorsi di esecuzione del programma mancanti o da sottoprogrammi inattivi.

Approccio alla ricerca dei guasti

Quando non hanno accesso al software, gli ingegneri fanno spesso affidamento su diagrammi ladder esportati o sulla documentazione stampata. In questi casi, metodi di ricerca strutturati e un’analisi logica dei percorsi sono essenziali.

I sistemi di grandi dimensioni richiedono spesso la ricostruzione passo dopo passo delle relazioni tra ingressi e uscite per individuare il punto in cui si verificano i guasti logici.

Nelle applicazioni di movimentazione o azionate da motori, la logica ladder interagisce frequentemente con hardware come i convertitori e sistemi di controllo del movimento, dove temporizzazione, feedback e sequenziamento diventano fattori fondamentali per il comportamento del sistema.

Punti chiave

La logica ladder dovrebbe essere sempre interpretata insieme agli schemi elettrici. Il programma PLC definisce la logica di controllo, mentre gli schemi di cablaggio definiscono i collegamenti fisici sul campo.

Con il tempo, ogni ingegnere sviluppa un metodo personale per la ricerca dei guasti, basato sull’esperienza con sistemi industriali reali. Non esiste un unico approccio corretto: esistono solo metodi perfezionati attraverso la pratica e l’applicazione.
