Architettura PLC distribuita nell’automazione industriale

I moderni sistemi di automazione industriale non si affidano più a controllori centralizzati. Al contrario, i PLC come quelli della serie BRX operano come nodi di controllo distribuiti all’interno delle reti di automazione degli impianti.

Questa architettura migliora la scalabilità e riduce la complessità del cablaggio nei sistemi di produzione. Inoltre, consente agli ingegneri di integrare moduli I/O remoti tramite reti di comunicazione industriale utilizzate nei moderni sistemi PLC e PAC.

Il PLC BRX di AutomationDirect supporta anche protocolli IIoT come MQTT e SMTP, abilitando la connettività cloud e il monitoraggio remoto negli ambienti industriali.

Struttura hardware e configurazione degli I/O digitali

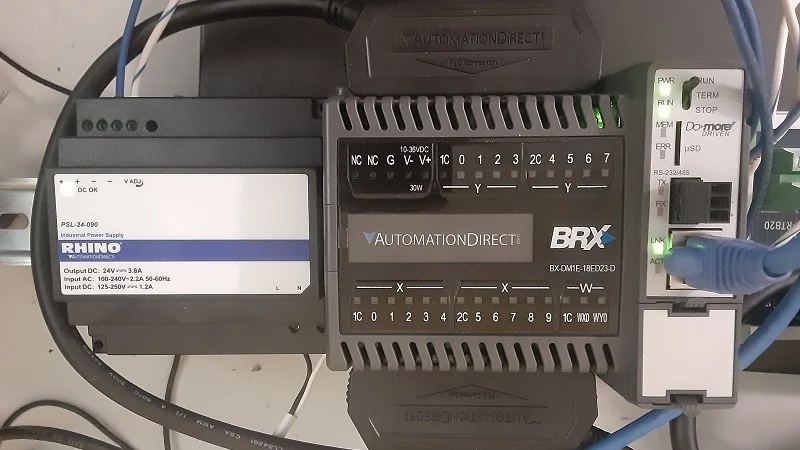

La CPU BRX DM1E integra porte di comunicazione Ethernet e seriali per una rete industriale flessibile.

Include ingressi e uscite digitali integrati, oltre a canali analogici configurabili per segnali di tensione e corrente utilizzati nelle applicazioni di controllo dei processi.

In questa configurazione, un pulsante è collegato all’ingresso X0, mentre il terminale comune è collegato all’alimentazione negativa per completare il circuito.

Gli ingegneri devono verificare attentamente la mappatura dei terminali, soprattutto quando confrontano configurazioni con sistemi come le piattaforme PLC Siemens S7, in cui l’orientamento degli I/O è diverso.

Software Do-more Designer per la programmazione dei PLC

I sistemi PLC BRX vengono programmati utilizzando il software Do-more Designer versione 2 o successiva. Questo ambiente supporta lo sviluppo della logica ladder e la configurazione del controllo industriale.

Prima della messa in servizio, gli ingegneri possono aggiornare il firmware per garantire la stabilità del sistema. Tuttavia, gli aggiornamenti devono essere eseguiti esclusivamente in ambienti controllati, per evitare rischi per la produzione.

Comunicazione Ethernet e integrazione del sistema

Il PLC BRX supporta il rilevamento automatico della rete tramite Ethernet. Il software può rilevare i dispositivi connessi e configurare automaticamente i parametri IP.

Questo semplifica la messa in servizio e riduce i tempi di progettazione durante la configurazione del sistema nei progetti di automazione industriale.

Programmazione ladder per il controllo digitale

La logica ladder rimane il metodo di programmazione standard per i sistemi PLC. Consente agli ingegneri di definire le relazioni tra ingressi e uscite in un formato di controllo strutturato.

Un semplice esempio utilizza l’ingresso X0 per attivare l’uscita Y0, creando un circuito di controllo digitale di base ampiamente utilizzato nei sistemi di automazione industriale.

Questo metodo di programmazione è coerente su molte piattaforme PLC, inclusi i sistemi PLC ABB, che seguono strutture logiche simili negli ambienti di controllo industriale.

Timer e contatori nella logica di controllo dei PLC

Timer e contatori estendono le funzionalità dei PLC, consentendo il controllo della logica basato sul tempo e sugli eventi.

I timer con ritardo all’inserzione attivano le uscite dopo un ritardo preimpostato, mentre i contatori registrano gli eventi sugli ingressi per le attività di sequenziamento e controllo dell’automazione.

Queste funzioni sono ampiamente utilizzate nei sistemi di trasporto, nelle operazioni di dosaggio e nelle linee di automazione della produzione.

Prospettiva sulle applicazioni industriali

I sistemi PLC BRX sono ampiamente utilizzati nel controllo delle macchine, nell’automazione dei processi e negli ambienti industriali abilitati all’IIoT.

Dal punto di vista ingegneristico, la loro architettura modulare migliora la flessibilità del sistema e riduce la complessità dell’integrazione nelle moderne reti di automazione.

Conclusione

Il PLC BRX offre una piattaforma flessibile agli ingegneri dell’automazione industriale. Supporta la programmazione della logica ladder, la comunicazione Ethernet e l’integrazione scalabile dei sistemi.

Questo lo rende adatto ai moderni sistemi di automazione degli impianti, che richiedono sia il controllo locale sia la comunicazione industriale in rete.
