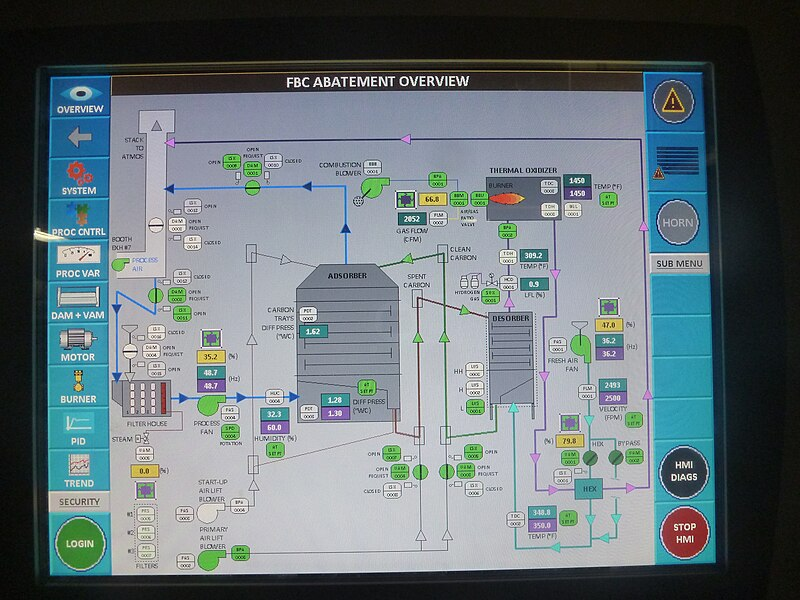

Le interfacce touchscreen sono diventate un componente fondamentale dei moderni sistemi di automazione industriale. Dalle HMI basate su PLC ai pannelli operatore SCADA, offrono a ingegneri e operatori un modo diretto e intuitivo per interagire con le macchine. Rispetto alle tradizionali interfacce con tastiera e mouse, i touchscreen riducono la complessità operativa e migliorano l’accessibilità negli ambienti industriali.

Oggi, due tecnologie principali dominano la progettazione dei touchscreen industriali e di consumo: i sistemi resistivi e quelli capacitivi. Ogni tecnologia si basa su principi fisici differenti ed è ottimizzata per specifici ambienti operativi.

Tecnologie touchscreen resistive e capacitive nell’automazione industriale

I touchscreen resistivi e capacitivi rappresentano due metodi di rilevamento fondamentalmente diversi. I sistemi resistivi si basano sulla pressione fisica, mentre quelli capacitivi rilevano le variazioni dei campi elettrici. Entrambi sono ampiamente utilizzati nei sistemi di controllo industriale, a seconda dei costi, della durata e delle condizioni ambientali.

Come scegliere la tecnologia touchscreen industriale più adatta

La scelta del tipo corretto di touchscreen dipende in larga misura dall’ambiente applicativo. Prima di selezionare una soluzione HMI, gli ingegneri industriali devono valutare fattori quali l’interazione dell’operatore, l’uso di guanti, il rischio di contaminazione e la complessità richiesta dall’interfaccia.

In molti moderni sistemi di automazione, la distinzione tra tecnologie resistive e capacitive sta diventando meno rigida. Tuttavia, la scelta è ancora determinata principalmente dai requisiti di affidabilità e dalle condizioni sul campo, più che dalle sole prestazioni.

Touchscreen resistivi nei sistemi HMI industriali

I touchscreen resistivi utilizzano una struttura a strati composta da due superfici conduttive separate da una piccola distanza. Quando viene applicata una pressione, gli strati entrano in contatto e generano una variazione misurabile della resistenza. Il sistema calcola la posizione del tocco in base alla variazione di tensione lungo gli assi X e Y.

Questi schermi sono ampiamente utilizzati in ambienti industriali, come bancomat, pannelli di controllo tradizionali e interfacce per macchinari robusti. Un vantaggio importante è la possibilità di utilizzarli con qualsiasi metodo di input, comprese dita nude, guanti o strumenti a stilo.

Tuttavia, la tecnologia resistiva presenta alcune limitazioni. Lo strato superficiale flessibile è più soggetto a usura, graffi e danni fisici. Inoltre, i gesti multitouch non sono supportati, limitando le interazioni HMI avanzate nei moderni sistemi di controllo.

Touchscreen capacitivi nei moderni sistemi di automazione

I touchscreen capacitivi funzionano rilevando le variazioni dei campi elettrostatici. La superficie è rivestita da uno strato conduttivo trasparente. Quando un oggetto conduttivo, come un dito umano, tocca lo schermo, ne modifica la capacità e attiva il rilevamento della posizione.

Questa tecnologia è ampiamente adottata nelle moderne HMI, inclusi tablet industriali, pannelli SCADA, smartphone e terminali operatore avanzati. Gli schermi capacitivi sono generalmente realizzati in vetro temperato, che ne migliora la durata e la resistenza ai danni superficiali.

Un vantaggio importante dei sistemi capacitivi è il supporto dei gesti multitouch. Ciò consente interazioni avanzate, come zoom, scorrimento e navigazione su più livelli nei software di visualizzazione industriale.

Tuttavia, gli schermi capacitivi possono essere sensibili alle interferenze ambientali, come umidità, polvere o contatti accidentali. Inoltre, generalmente richiedono un input conduttivo, il che significa che guanti o strumenti a stilo potrebbero non funzionare sempre in modo efficace.

Dal punto di vista della sicurezza industriale, i sistemi capacitivi possono influenzare anche il comportamento degli operatori. Negli ambienti chimici o nelle camere bianche potrebbe essere necessario rimuovere i guanti, introducendo considerazioni sia operative sia di sicurezza.

Prospettiva applicativa industriale nella scelta delle HMI

Nei sistemi di automazione industriale, la scelta del touchscreen non è solo una decisione tecnica, ma anche una considerazione di ingegneria dei fattori umani. Nella progettazione delle interfacce di controllo, gli ingegneri devono trovare un equilibrio tra usabilità, resistenza ambientale e sicurezza operativa.

I sistemi resistivi restano rilevanti negli ambienti difficili, dove durata e flessibilità dell’input sono fondamentali. I sistemi capacitivi dominano nelle moderne fabbriche digitali, dove sono richieste un’interazione intuitiva e una visualizzazione avanzata.

Con la continua evoluzione dell’Industria 4.0, le tecnologie touchscreen vengono sempre più integrate con sistemi SCADA, piattaforme IIoT e HMI per l’edge computing, migliorando le capacità decisionali in tempo reale negli ambienti produttivi.
