I moderni sistemi PLC sono in grado di gestire attività di automazione altamente complesse, tra cui il controllo del movimento, l’integrazione della visione artificiale e la comunicazione multi-protocollo. Tuttavia, non tutte le applicazioni richiedono questo livello di complessità. In molti scenari industriali, è sufficiente una logica I/O semplice combinata con il monitoraggio remoto.

I controller ControlByWeb offrono un’alternativa semplificata ai PLC tradizionali. Questi dispositivi si concentrano sulla configurazione basata sul Web e sull’accesso remoto, risultando adatti per l’automazione industriale leggera, il monitoraggio IoT e le applicazioni di controllo distribuito.

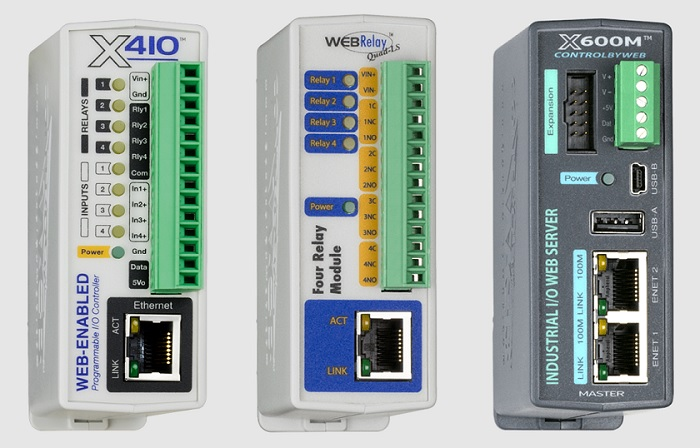

Che cos’è la serie ControlByWeb X400?

La serie ControlByWeb X400 è una famiglia di controller I/O industriali abilitati al Web, progettati per il monitoraggio remoto e le attività di automazione di base. A differenza dei PLC tradizionali, questi dispositivi non richiedono software di progettazione o strumenti di programmazione offline.

La configurazione viene invece eseguita direttamente tramite un’interfaccia Web integrata, consentendo agli ingegneri di implementare istantaneamente la logica di controllo tramite reti Ethernet, WiFi o cellulari, a seconda del modello.

Ogni modello della serie è ottimizzato per applicazioni diverse, tra cui il controllo degli I/O digitali, il monitoraggio analogico e l’acquisizione dati. Questa flessibilità li rende adatti per l’automazione su piccola scala e i sistemi di monitoraggio industriale remoto.

Un vantaggio fondamentale è la progettazione basata sul Web. Gli ingegneri possono configurare la logica, monitorare i segnali e regolare i parametri direttamente tramite un browser, senza installare software aggiuntivi.

Configurazione hardware del controller X410

Questo tutorial utilizza il controller X410W alimentato da un’alimentazione industriale da 24 VDC. Il dispositivo supporta la connettività cablata e wireless, a seconda della configurazione.

Gli ingressi digitali fanno riferimento internamente alla massa CC del controller. Pertanto, non è necessario un terminale comune separato per gli ingressi. Un semplice sensore PNP può essere collegato direttamente al terminale di ingresso.

Se vengono utilizzati più alimentatori, assicurarsi che tutti i riferimenti a 0 VDC siano collegati correttamente, per mantenere l’integrità del segnale ed evitare problemi dovuti a masse flottanti.

Connessione al controller tramite Ethernet

I controller ControlByWeb non richiedono la programmazione tramite USB o seriale. La configurazione viene invece eseguita tramite comunicazione Ethernet utilizzando un browser Web standard.

L’indirizzo IP predefinito è in genere 192.168.1.2. Per stabilire la comunicazione iniziale, il controller deve trovarsi sulla stessa sottorete della workstation di progettazione.

Una volta connessi, l’interfaccia Web consente di monitorare in tempo reale gli stati degli ingressi e delle uscite. Tuttavia, per modificare la configurazione è necessario disporre dell’accesso amministratore tramite l’interfaccia di configurazione.

Configurazione del WiFi e delle impostazioni di rete

Il modello X410W supporta la connettività WiFi, consentendo l’accesso wireless dopo la configurazione. Gli ingegneri possono cercare le reti disponibili e assegnare le credenziali direttamente dall’interfaccia Web.

Si consiglia di assegnare un indirizzo IP statico per garantire un accesso di rete stabile negli ambienti industriali. Il DHCP può introdurre variazioni dell’indirizzo che potrebbero interrompere l’accesso al sistema.

Durante la messa in servizio, è opportuno mantenere la connessione Ethernet come metodo di comunicazione alternativo, per evitare situazioni di blocco dell’accesso.

Configurazione degli ingressi e delle uscite digitali

Una volta stabilito l’accesso alla rete, gli ingegneri possono iniziare a configurare i punti I/O direttamente nell’interfaccia Web. A ogni ingresso può essere assegnato un nome descrittivo, per facilitare la chiarezza e la manutenzione.

Le impostazioni degli ingressi includono il filtro antirimbalzo, il monitoraggio del tempo di attivazione e la registrazione del tempo di funzionamento totale. Queste funzioni sono utili per la manutenzione predittiva e l’analisi operativa nei sistemi industriali.

Le uscite possono essere collegate direttamente alle condizioni degli ingressi, consentendo il controllo locale immediato di relè o dispositivi esterni senza richiedere una logica PLC esterna.

Creazione di regole di controllo logico basate sul Web

Il sistema ControlByWeb utilizza strutture logiche IF/THEN per definire il comportamento dell’automazione. Questo approccio sostituisce la tradizionale logica ladder con una configurazione basata sul browser.

Le regole condizionali attivano azioni in base agli stati degli ingressi, mentre le attività pianificate eseguono azioni a intervalli di tempo predefiniti. Inoltre, le funzioni a livello di sistema possono monitorare lo stato della rete ed eseguire azioni di ripristino automatico.

Una condizione IF valuta gli ingressi dei sensori, mentre l’azione THEN definisce le risposte del sistema, come l’attivazione di relè, l’invio di avvisi tramite e-mail o la pubblicazione di dati MQTT.

Gli ingegneri devono progettare attentamente le sequenze logiche per evitare attivazioni ripetute indesiderate, soprattutto quando si utilizzano notifiche tramite e-mail o basate sul cloud.

Approfondimento: controller basati sul Web nell’Industrial IoT

I controller I/O basati sul Web sono sempre più utilizzati nelle applicazioni di Industrial IoT in cui non sono necessari sistemi PLC completi. Questi dispositivi offrono implementazione rapida, ridotti requisiti di configurazione e connettività diretta al cloud.

Dal punto di vista ingegneristico, sono ideali per i sistemi di monitoraggio distribuito, la gestione degli allarmi remoti e le attività di automazione leggere. Tuttavia, non sono destinati a sostituire i sistemi PLC o DCS completi negli ambienti di controllo dei processi complessi.

Scenario applicativo tipico: sistema di monitoraggio remoto delle apparecchiature

Un’applicazione comune consiste nel monitoraggio dello stato delle apparecchiature industriali distribuite in più sedi remote. I sensori sono collegati ai controller ControlByWeb, che trasmettono i dati a una dashboard di monitoraggio centrale.

Quando viene rilevata una condizione di guasto, il sistema attiva automaticamente gli avvisi tramite e-mail o messaggi MQTT. Ciò riduce i tempi di risposta e migliora la consapevolezza operativa negli ambienti industriali distribuiti.
