Integrazione tra HMI Inovance e PLC Mitsubishi tramite comunicazione seriale ed Ethernet
Questo tutorial illustra come i pannelli HMI Inovance IT6000 comunicano con i PLC Mitsubishi della serie FX tramite RS-232 e Modbus TCP. Spiega la configuraz...
Collegare sistemi di automazione di fornitori diversi
Le interfacce uomo-macchina continuano a influenzare il modo in cui gli operatori interagiscono con i moderni sistemi PLC. Negli stabilimenti in cui coesistono più marchi di automazione, l'interoperabilità spesso conta più della fedeltà a un fornitore. Gli ingegneri si aspettano sempre più che HMI e controller di produttori diversi comunichino in modo affidabile senza richiedere una programmazione personalizzata estesa.
Un esempio pratico è l'integrazione di un HMI Inovance con PLC Mitsubishi della serie FX. Questa combinazione offre un approccio conveniente per i costruttori di macchine che cercano una visualizzazione flessibile senza sostituire i controller esistenti.
Per gli stabilimenti che gestiscono apparecchiature legacy o miste, le soluzioni degli ecosistemi PLC Mitsubishi e le moderne piattaforme HMI rimangono altamente rilevanti. Molti progetti di retrofit si affidano inoltre a hardware sostitutivo disponibile tramite inventari specializzati di automazione Mitsubishi Electric e più ampie piattaforme HMI e di computing industriale.
La selezione dell'hardware determina la strategia di comunicazione
La configurazione dimostrativa combina un PLC Mitsubishi FX3U con un HMI Inovance IT6000. Sebbene entrambi i dispositivi siano destinati ai sistemi di automazione compatti, i loro metodi di comunicazione differiscono a seconda dell'architettura dell'applicazione.
La comunicazione seriale rimane comune nelle macchine autonome più piccole grazie alla sua semplicità e al basso costo dell'hardware. Tuttavia, l'Ethernet sta diventando sempre più predominante nei sistemi più recenti perché supporta un throughput dati maggiore, una diagnostica più semplice e la connettività remota.

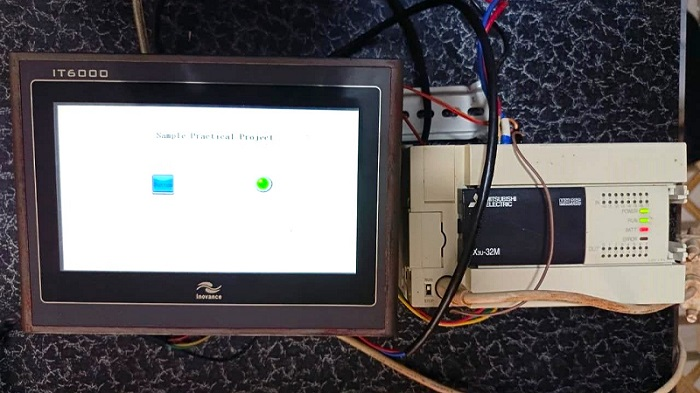

Figura 1. Il sistema dimostrativo utilizza un HMI Inovance IT6000 con un PLC Mitsubishi FX3U per il controllo e il monitoraggio di base da parte dell'operatore.
Preparazione dell'ambiente di sviluppo HMI
InoTouch Editor è il principale software di progettazione per la famiglia IT6000. Prima di configurare il driver del PLC, gli ingegneri devono selezionare il modello corretto del pannello, l'orientamento dello schermo e la preferenza di comunicazione.
Identificare correttamente l'hardware è importante perché le funzionalità di comunicazione variano tra i modelli della serie IT. Le varianti abilitate per Ethernet in genere includono il suffisso “E”, mentre gli altri modelli supportano esclusivamente la comunicazione seriale.
Figura 2. Durante l'inizializzazione del progetto, gli ingegneri configurano il modello HMI, l'orientamento del display e le preferenze di comunicazione.
Perché la comunicazione seriale è ancora importante
Nonostante l'espansione dell'Ethernet industriale, RS-232 e RS-485 sono ancora profondamente radicati nell'automazione delle macchine. I piccoli sistemi di confezionamento, i controlli dei trasportatori e i macchinari sottoposti a retrofit dipendono spesso dai collegamenti seriali grazie alla loro affidabilità e ai requisiti minimi di configurazione.
In questa configurazione, l'Inovance IT6070E comunica con il PLC FX3U tramite l'interfaccia RS-232 COM2, utilizzando una disposizione di cavi da DB9 a Mini DIN.
Figura 3. La porta COM2 dell'HMI IT6000 gestisce la comunicazione RS-232 con il controllore Mitsubishi della serie FX.
Considerazioni sulla conversione del segnale e sui disturbi
Il PLC FX3U utilizza una porta di comunicazione MD8 progettata secondo le caratteristiche di segnalazione RS-422. La conversione del segnale tra RS-232 e RS-422 contribuisce a mantenere stabile la comunicazione in ambienti elettricamente rumorosi.
Molti tecnici sul campo sottovalutano la qualità dei cavi durante la messa in servizio dell'HMI. In pratica, una schermatura e una messa a terra inadeguate causano guasti intermittenti alla comunicazione che sembrano problemi software.
Ethernet amplia il ruolo dei PLC compatti
Poiché i costruttori di macchine richiedono diagnosi remote e connettività IIoT, la comunicazione Ethernet sostituisce sempre più i tradizionali collegamenti seriali. La serie Mitsubishi FX5U riflette questa transizione integrando Ethernet direttamente nell'architettura del controllore.
Per l'integrazione tra dispositivi di produttori diversi, Modbus TCP rimane il protocollo più pratico. Sebbene i controllori Mitsubishi supportino la comunicazione SLMP, InoTouch Editor attualmente privilegia Modbus TCP per l'interoperabilità con sistemi di terze parti.
Configurazione di Modbus TCP in InoTouch Editor
A differenza dei driver di comunicazione nativi del produttore, Modbus TCP richiede una mappatura esplicita dei registri tra PLC e HMI. Gli ingegneri devono configurare il Common Driver in InoTouch Editor e assegnare l'indirizzo IP corretto del PLC.
Figura 4. La configurazione Modbus TCP richiede un indirizzamento IP corretto e l'assegnazione della porta standard 502.
Sul lato PLC, GX Works 3 gestisce la configurazione Ethernet e le impostazioni della subnet. La corrispondenza dei parametri di rete tra HMI e PLC previene i conflitti di comunicazione durante il funzionamento.
Figura 5. I parametri del modulo Ethernet in GX Works 3 definiscono l'identità di rete del PLC e il comportamento della comunicazione.
Trasformare la memoria del PLC in una visualizzazione per l'operatore
Il vero valore di un HMI emerge quando la memoria del PLC diventa visiva e interattiva. Gli interruttori bit e le lampade di stato offrono agli operatori una visibilità immediata delle condizioni della macchina senza esporre la logica ladder.
In questo progetto, l'interruttore bit dell'HMI scrive nell'indirizzo di memoria Mitsubishi M1, mentre la lampada bit monitora il feedback di stato di M0.
Figura 6. La mappatura dei dispositivi collega direttamente gli oggetti HMI agli indirizzi della memoria interna del PLC Mitsubishi.
Migliorare l'usabilità per l'operatore
Le HMI moderne si concentrano sempre più sull’usabilità, non soltanto sulle funzionalità di base. InoTouch Editor include librerie grafiche per pulsanti, spie e indicatori, consentendo agli ingegneri di standardizzare rapidamente le interfacce delle macchine.
Un design grafico coerente riduce la confusione degli operatori durante la manutenzione e i cambi di produzione.
Figura 7. Le librerie grafiche integrate accelerano lo sviluppo delle interfacce HMI per le applicazioni industriali.
Messa in servizio e convalida funzionale
Dopo aver completato la progettazione, gli ingegneri possono scaricare il progetto sull’HMI tramite comunicazione USB o Ethernet. I test funzionali confermano se l’HMI legge e scrive correttamente la memoria del PLC.
In questa dimostrazione, il pulsante dell’HMI attiva una spia luminosa fisica tramite la logica interna Mitsubishi, utilizzando una configurazione latch basata su un contatore.
Figura 8. L’utility di download trasferisce il progetto runtime dell’HMI tramite comunicazione Ethernet o USB.
Figura 9. L’HMI e il PLC scambiano dati in tempo reale durante il test dei pulsanti dell’operatore e delle spie luminose.
Il futuro della connettività industriale aperta
La comunicazione multipiattaforma è diventata un requisito fondamentale nell’automazione industriale. I produttori non progettano più le linee di produzione attorno a un singolo fornitore di automazione. Gli ingegneri danno invece priorità a flessibilità, disponibilità e costi del ciclo di vita.
Protocolli come Modbus TCP continuano a essere utilizzati perché semplificano l’integrazione tra HMI, PLC, azionamenti e sistemi SCADA di produttori diversi. Anche se l’adozione di OPC UA sta accelerando, l’integrazione pratica sul campo dipende ancora fortemente dagli standard di comunicazione industriale consolidati.
Opinione dell’autore
Molti team di automazione si concentrano fortemente sulle prestazioni del controller, sottovalutando l’interoperabilità dell’HMI. In realtà, il livello di comunicazione determina spesso il successo del progetto. Un’architettura HMI-PLC stabile riduce i ritardi nella messa in servizio, semplifica la risoluzione dei problemi e prolunga la durata delle apparecchiature sulle linee di produzione con dispositivi di diversi fornitori.
Per i costruttori di macchine che devono bilanciare prestazioni e costi, la combinazione di HMI Inovance e PLC Mitsubishi offre una soluzione ingegneristica pratica, anziché un compromesso dettato esclusivamente dal budget.
