Creazione ed esecuzione di programmi robot sul Meca500 tramite il controllo PLC
Il Meca500 di Mecademic introduce un approccio diverso alla programmazione dei robot industriali, trasferendo la logica e la gestione degli I/O al PLC. Quest...
Una filosofia diversa per il controllo dei robot industriali
Il Mecademic Meca500 continua a mettere in discussione l'architettura convenzionale dei robot industriali separando il movimento del robot dalla logica della macchina. Invece di affidarsi a un controller robotico tradizionale dotato di logica ladder, gestione dei segnali e sequenziamento del movimento, il Meca500 affida tali responsabilità al PLC e al livello di controllo esterno.
Questo design cambia il modo in cui gli ingegneri concepiscono l'impiego dei robot. Invece di creare grandi routine robotiche monolitiche, i programmi di movimento diventano leggeri, modulari e più facili da attivare da sistemi di automazione esterni.

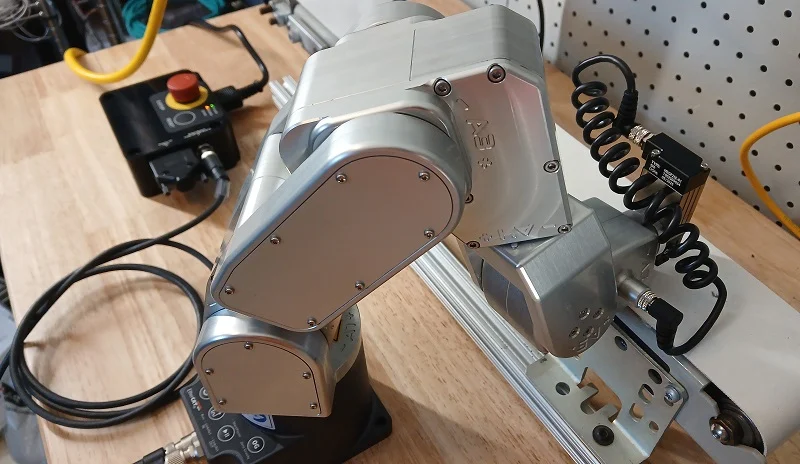

La piattaforma compatta Meca500 è destinata ad ambienti di automazione ad alta precisione, dove l'efficienza dello spazio e il controllo flessibile sono importanti.
Perché il Meca500 funziona in modo diverso
I robot industriali tradizionali gestiscono solitamente internamente le proprie operazioni di I/O. Monitorano i sensori, attendono gli ingressi di campo, eseguono calcoli e controllano direttamente i dispositivi periferici dal controller del robot.
Il Meca500 elimina gran parte di questa responsabilità dal robot stesso. Il PLC diventa il motore decisionale principale, mentre il robot si concentra quasi interamente sull'esecuzione dei comandi di movimento.
Questa architettura offre vantaggi significativi nei sistemi di automazione distribuita. Gli integratori possono centralizzare il coordinamento della macchina all'interno di piattaforme PLC come Allen Bradley ControlLogix o di ambienti avanzati per il controllo del movimento all'interno dei sistemi Siemens SIMATIC S7.
Il Meca500 riduce al minimo la gestione dell'I/O a bordo, lasciando la maggior parte delle decisioni di sequenziamento e controllo al livello del PLC.
Due strategie di movimento distinte
Movimento dinamico generato dal PLC
Quando le applicazioni richiedono regolazioni della posizione in tempo reale, feedback dei sensori o movimenti adattivi, il PLC calcola le coordinate e le invia direttamente al robot tramite comunicazione Ethernet.
Questo metodo è particolarmente efficace nelle applicazioni di asservimento macchine, ispezione e guida tramite visione, dove le posizioni cambiano continuamente. Semplifica inoltre l'integrazione con sistemi di misurazione esterni e sensori intelligenti.
Programmi di movimento memorizzati per attività ripetitive
Per applicazioni stabili e ripetibili, gli ingegneri possono scrivere le routine di movimento direttamente in MecaPortal e salvarle internamente sul robot.
Invece di trasmettere individualmente ogni coordinata di movimento, il PLC comanda semplicemente al robot di eseguire un numero di programma predefinito. Questo riduce il carico di comunicazione e semplifica le sequenze di produzione cicliche.
Creazione di un programma di movimento all'interno di MecaPortal
La programmazione inizia collegando il robot, il PLC e la workstation tecnica attraverso una rete Ethernet condivisa. Una volta stabilita la connessione, gli ingegneri possono accedere all'ambiente MecaPortal tramite un normale browser web.
L'editor supporta una programmazione del movimento strutturata con comandi in stile funzione. Questo approccio assomiglia a uno scripting semplificato più che alla programmazione tradizionale tramite teach pendant.
MecaPortal offre un ambiente di programmazione leggero, basato su browser, per creare programmi di movimento del robot riutilizzabili.
Comprendere i parametri di movimento
La configurazione della velocità è importante
Prima che inizi qualsiasi movimento, il robot richiede la definizione delle velocità per il movimento lineare, angolare e dei giunti. Questi parametri influiscono direttamente sul tempo di ciclo, sulla stabilità del posizionamento e sulle sollecitazioni meccaniche.
Comandi come SetCartLinVel(), SetCartAngVel() e SetJointVel() consentono agli ingegneri di stabilire condizioni operative sicure e ripetibili prima di eseguire le sequenze di movimento.
Impostazioni di movimento conservative restano essenziali durante i test iniziali. I movimenti ad alta velocità possono creare rapidamente rischi di collisione, soprattutto durante la prima verifica delle coordinate.
Scegliere tra MovePose e MoveLin
Il Meca500 offre diverse istruzioni di movimento per differenti requisiti operativi.
MovePose privilegia l'efficienza e la velocità. Il controllore calcola automaticamente il movimento dei giunti a partire dalle coordinate cartesiane. Questa funzione è adatta ai percorsi di spostamento lunghi, nei quali la forma esatta della traiettoria è meno importante.
MoveLin mantiene il movimento TCP su una traiettoria rettilinea. Gli ingegneri riservano generalmente questo comando ai movimenti di avvicinamento e retrazione attorno a dispositivi di fissaggio, attrezzature o durante operazioni di posizionamento di precisione.
Le funzioni di jog aiutano gli ingegneri a verificare le direzioni delle coordinate e a evitare errori di posizionamento prima di eseguire il movimento automatizzato.
Programmazione di una sequenza pick-and-place
L'applicazione illustrata segue un flusso di lavoro industriale classico di tipo pick-and-place. I comandi di posizionamento rapido portano il robot vicino all'area target, mentre i movimenti lineari più lenti gestiscono la presa e il rilascio dell'oggetto.
Questa separazione tra trasporto rapido e movimento di avvicinamento controllato riflette le migliori pratiche standard nella robotica industriale. Migliora l'efficienza del ciclo riducendo al contempo il rischio di collisione durante le operazioni critiche di movimentazione.
Anche la temporizzazione della pinza svolge un ruolo importante. I comandi di ritardo assicurano che l'organo terminale si chiuda o si apra completamente prima che il robot passi alla fase di movimento successiva.
La routine robotica completata combina movimenti lineari, comandi di posizionamento e controllo della pinza in una sequenza di automazione riutilizzabile.
Salvataggio ed esecuzione dei programmi dal PLC
Una volta convalidato, il programma può essere salvato direttamente sul robot utilizzando un identificatore numerico. La denominazione composta esclusivamente da numeri semplifica la selezione dei programmi dai blocchi funzione del PLC.
Dal lato del PLC, l’esecuzione richiede solo un numero ridotto di comandi. Innanzitutto, il PLC stabilisce l’autorità di controllo tramite il blocco funzione Connect. Quindi, l’istruzione StartOfflineProgram avvia la routine selezionata.
La memorizzazione dei programmi numerici semplifica la selezione dei programmi e la gestione della loro esecuzione basate sul PLC.
I blocchi funzione del PLC consentono ai sistemi di automazione esterni di attivare routine robotiche memorizzate tramite Ethernet.
Cosa significa per i futuri sistemi di automazione
Il Meca500 riflette un cambiamento più ampio in corso nell’automazione industriale. Le moderne piattaforme robotiche dipendono sempre più dalla comunicazione Ethernet, dalla logica distribuita e dal controllo del movimento definito dal software, anziché da controller robotici isolati.
Mentre i produttori perseguono sistemi di produzione modulari, le architetture robotiche decentralizzate diventano sempre più interessanti. I PLC coordinano già trasportatori, azionamenti, sistemi di visione e dispositivi di sicurezza. Estendere questo coordinamento alla sequenza delle operazioni del robot crea un ambiente di automazione più unificato.
Gli integratori che lavorano con I/O distribuiti e reti di movimento basate su Ethernet possono trarre vantaggio anche dall’esplorazione di soluzioni più ampie di comunicazione e networking industriale per architetture di macchine scalabili.
Opinione dell’autore
Il Meca500 non è semplicemente un robot industriale più piccolo. La sua architettura rappresenta un passaggio deliberato verso una progettazione dell’automazione incentrata sul software.
Dal punto di vista ingegneristico, separare il movimento del robot dalla logica della macchina ha perfettamente senso per molte applicazioni moderne. Riduce la complessità del controller, migliora la flessibilità e consente al PLC di rimanere il vero livello di orchestrazione della macchina.
Per gli ingegneri dell’automazione esperti, questo approccio sembra più vicino al futuro della robotica rispetto al modello tradizionale, fortemente incentrato sui controller, che ha dominato le fabbriche per decenni.
