La simulazione di un PLC virtuale avvicina la formazione industriale alla realtà

L'accesso all'hardware fisico dei PLC continua a rappresentare una sfida per molti studenti di ingegneria, integratori da remoto e team di automazione. Le piattaforme di simulazione virtuale stanno ora colmando questa lacuna, consentendo agli utenti di creare e convalidare la logica di controllo industriale interamente tramite software.

Factory I/O, abbinato a Siemens TIA Portal e S7-PLCSIM, crea un ambiente realistico in cui gli ingegneri possono testare le sequenze di automazione prima di implementarle nei sistemi di produzione. Questo approccio rispecchia la messa in servizio nel mondo reale, riducendo al contempo in modo significativo la dipendenza dall'hardware.

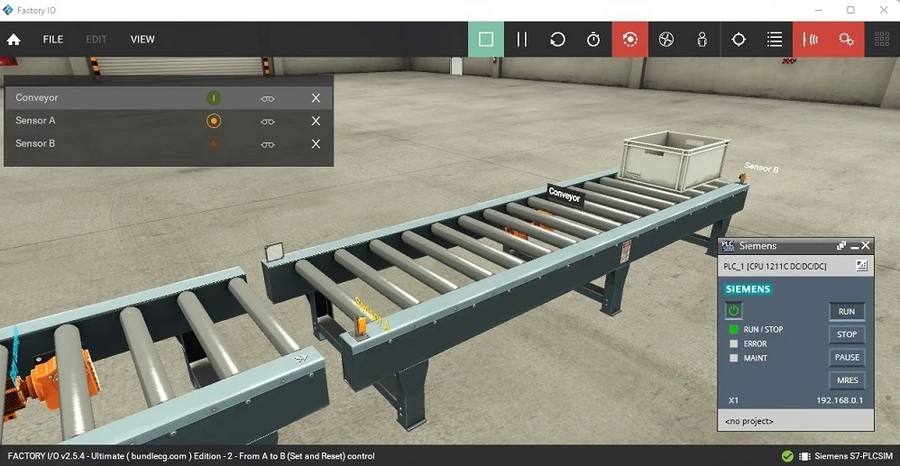

Factory I/O offre ambienti di processo 3D realistici per lo sviluppo e il test della logica PLC.

Creazione dell'ambiente Siemens S7-1200 virtuale

Il progetto inizia all'interno di Siemens TIA Portal utilizzando l'ambiente S7-PLCSIM. Gli ingegneri possono simulare un controllore S7-1200 completo senza collegare alcun hardware CPU fisico. Questo approccio è diventato sempre più prezioso per i team di sviluppo da remoto e i laboratori didattici.

Il modello di Factory I/O include già i blocchi funzionali di comunicazione necessari per lo scambio di dati con il PLC. Mantenere questi blocchi di comunicazione è fondamentale perché stabiliscono il collegamento dati in tempo reale tra il motore di simulazione e il runtime del PLC.

La configurazione della simulazione garantisce una comunicazione stabile tra TIA Portal e il runtime del PLC virtuale.

Molti integratori che lavorano con moderne architetture di controllo distribuito utilizzano già metodi di convalida virtuale prima di implementare i sistemi sull'hardware sul campo. Flussi di lavoro ingegneristici simili vengono comunemente applicati sulle piattaforme Siemens SIMATIC S7 e sui più ampi sistemi di controllo PLC/PAC.

Collegamento di Factory I/O alla simulazione del PLC

Una volta operativo PLCSIM, Factory I/O può collegarsi direttamente al controllore virtuale tramite il driver Siemens S7-PLCSIM. A differenza della messa in servizio fisica, per i test di base non sono necessari indirizzamenti hardware Ethernet né switch industriali.

Il tutorial utilizza un'applicazione semplice con un trasportatore, due sensori fotoelettrici e un'uscita motore. Nonostante la semplicità, l'esempio dimostra diversi concetti fondamentali dell'automazione, tra cui la logica di mantenimento, il monitoraggio dei sensori e la sincronizzazione delle uscite.

Una connessione corretta al driver consente lo scambio di dati in tempo reale tra la fabbrica virtuale e la logica del PLC.

Perché la mappatura degli I/O è importante

Una mappatura accurata degli I/O rimane una delle attività più importanti in qualsiasi progetto di automazione. Anche in un ambiente virtuale, gli indirizzi non corrispondenti creano gli stessi problemi operativi che si verificano durante la messa in servizio dal vivo.

Ogni sensore e attuatore in Factory I/O deve corrispondere con precisione ai tag del PLC all'interno di TIA Portal. Questa pratica insegna agli ingegneri la stessa disciplina strutturata necessaria per le installazioni sul campo.

Una corretta mappatura dei tag PLC garantisce una sincronizzazione affidabile tra i sensori virtuali e la logica ladder.

Implementazione della logica del trasportatore in TIA Portal

La strategia di controllo utilizza una semplice configurazione di autoritenuta avvio-arresto. Quando il Sensore A rileva un contenitore, il motore del trasportatore viene alimentato e rimane in autoritenuta. Quando il prodotto raggiunge il Sensore B, l'autoritenuta viene rilasciata e il trasportatore si arresta.

Sebbene sia di base, questa sequenza riflette la comune logica di movimentazione dei materiali utilizzata nei settori dell'imballaggio, dello stoccaggio e dell'assemblaggio.

La routine ladder dimostra una logica pratica di autoritenuta per il controllo del movimento del trasportatore.

Comprendere il comportamento della logica dei sensori

Il tutorial evidenzia inoltre un dettaglio ingegneristico spesso trascurato: il comportamento dei segnali dei sensori. I sensori a retroriflessione possono funzionare con una logica normalmente chiusa, a seconda dello stato del fascio e dei requisiti di sicurezza intrinseca.

Comprendere questi stati dei segnali è essenziale quando si passa dai progetti di simulazione all'hardware industriale reale. Le ipotesi errate sulla logica dei sensori rimangono una causa comune dei ritardi nella messa in servizio.

Le prestazioni della simulazione richiedono comunque disciplina ingegneristica

Gli ambienti virtuali eliminano i limiti dell'hardware fisico, ma non fanno scomparire i vincoli prestazionali. I tempi di scansione del PLC e le frequenze di aggiornamento della simulazione influenzano comunque la reattività del sistema.

Se il ciclo di aggiornamento della simulazione e il ciclo di esecuzione del PLC diventano asincroni, possono comparire ritardi nella risposta degli attuatori. Nelle applicazioni con trasportatori, anche problemi di temporizzazione minimi possono causare una movimentazione instabile dei prodotti o il mancato rilevamento degli eventi.

Gli strumenti di monitoraggio in tempo reale aiutano gli ingegneri a convalidare il comportamento temporale e a risolvere in modo efficiente i problemi della logica di controllo.

Perché i laboratori virtuali di automazione si stanno espandendo rapidamente

I metodi di formazione industriale stanno cambiando rapidamente. I laboratori PLC virtuali consentono ora ai team di ingegneria di sviluppare competenze senza occupare apparecchiature di produzione né acquistare grandi quantità di hardware.

Per i produttori globali che devono affrontare la carenza di personale, le piattaforme di simulazione offrono un metodo scalabile per insegnare la programmazione dei PLC, la diagnostica e le procedure di messa in servizio.

La crescente adozione dei digital twin e delle piattaforme di messa in servizio virtuale è inoltre in linea con le più ampie strategie dell'Industria 4.0. I principali fornitori di automazione supportano sempre più flussi di lavoro ingegneristici basati innanzitutto sulla simulazione, per ridurre i rischi di avviamento e abbreviare i tempi di implementazione.

Opinione dell'autore

La conclusione più importante di questo flusso di lavoro non è la comodità, bensì la ripetibilità ingegneristica. Gli ambienti PLC virtuali consentono di convalidare la logica molto prima dell'avvio fisico, riducendo significativamente il tempo necessario per la risoluzione dei problemi durante la messa in servizio.

Per i moderni team di automazione, la simulazione non è più soltanto uno strumento di formazione. Sta diventando una pratica ingegneristica standard. Gli ingegneri che imparano a combinare PLC virtuali, modelli digitali di processo e diagnostica strutturata avranno un vantaggio significativo, mentre le fabbriche continuano a orientarsi verso operazioni definite dal software.
