Ritorno alle basi: perché la logica dei contatti definisce ancora il comportamento dei sistemi

I moderni sistemi di automazione continuano a diventare più complessi, ma il loro comportamento dipende ancora da una semplice logica elettrica. Termini come normalmente aperto e normalmente chiuso definiscono il modo in cui le macchine reagiscono in condizioni normali e di guasto.

Senza comprendere questi fondamenti, gli ingegneri rischiano di interpretare erroneamente gli schemi elettrici e di creare sistemi non sicuri o inefficienti.

Comprendere i circuiti aperti e chiusi

Perché la logica elettrica può sembrare controintuitiva

Un circuito aperto blocca il flusso di corrente. Un circuito chiuso consente il passaggio della corrente. Questa definizione spesso contrasta con l'intuizione meccanica, soprattutto se confrontata con i sistemi a fluidi.

Nei sistemi elettrici, “chiuso” significa continuità. Nei sistemi meccanici, “chiuso” spesso significa flusso bloccato. Questa differenza crea confusione in molti ingegneri all'inizio della loro carriera.

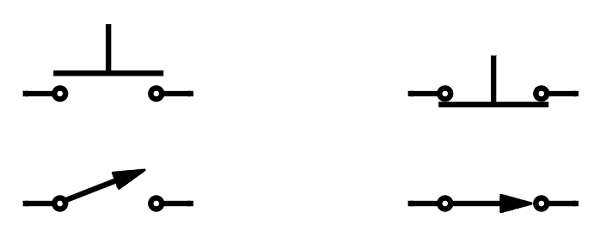

I simboli elettrici definiscono lo stato del circuito in assenza di segnali di ingresso, non il movimento fisico.

Contatti normalmente aperti nella logica di controllo

Stato predefinito e attivazione

Un contatto normalmente aperto rimane aperto quando non è presente alcun segnale di ingresso. La corrente scorre solo quando il contatto si chiude in seguito all'applicazione di una forza o di un segnale.

Questo comportamento supporta le azioni di controllo che devono verificarsi solo quando vengono comandate.

Dove viene utilizzata la logica NA

I pulsanti, le uscite dei sensori e i comandi di avvio si basano sulla logica normalmente aperta. Questi segnali costituiscono la base dei sistemi di controllo discreto implementati nelle architetture PLC.

Negli ambienti di automazione moderni, questi stati logici sono ampiamente implementati nei sistemi di controllo PLC e PAC, dove gli ingressi digitali traducono gli stati fisici dei contatti in una logica di controllo eseguibile.

I contatti normalmente aperti alimentano i circuiti solo durante condizioni di ingresso attive.

Contatti normalmente chiusi e progettazione fail-safe

Flusso continuo fino all'interruzione

Un contatto normalmente chiuso consente il passaggio della corrente nel suo stato predefinito. Il circuito si apre solo quando un segnale di ingresso lo interrompe.

Questo design garantisce che la perdita del segnale o un guasto nel cablaggio producano una condizione sicura.

Perché i sistemi di sicurezza preferiscono la logica NC

I circuiti di arresto di emergenza utilizzano contatti normalmente chiusi perché l'interruzione del circuito elimina immediatamente l'energia. Questo approccio favorisce la progettazione di sistemi fail-safe.

La logica NC migliora inoltre l'efficienza nei sistemi in cui le apparecchiature rimangono attive per la maggior parte del tempo.

I contatti normalmente chiusi mantengono il funzionamento finché un guasto o un comando non interrompe il circuito.

Decisioni ingegneristiche alla base della selezione dei contatti

Strategia di controllo e strategia di sicurezza

La scelta tra contatti NA e NC dipende dal comportamento che il sistema deve avere durante il funzionamento normale e in caso di guasto. I comandi di controllo utilizzano spesso la logica NA. I circuiti di sicurezza utilizzano quasi sempre la logica NC.

Questa decisione influisce direttamente sull'affidabilità della macchina e sulla protezione degli operatori.

Dai segnali di campo all'architettura del sistema

Sebbene questi concetti abbiano origine a livello del dispositivo, si estendono ai sistemi di controllo di livello superiore. Sia le architetture PLC sia quelle distribuite si basano su questi stati dei segnali.

Anche gli ambienti di processo su larga scala basati su sistemi di controllo DCS dipendono ancora dall'interpretazione accurata dei segnali di ingresso discreti provenienti dai dispositivi di campo.

I blocchi di contatti combinati offrono flessibilità per la logica di controllo e di sicurezza in un unico dispositivo.

Fraintendimenti comuni nei sistemi reali

Molti problemi di progettazione derivano da ipotesi errate sugli stati predefiniti. A volte gli ingegneri selezionano i tipi di contatto per abitudine invece che in base ai requisiti del sistema.

Durante la progettazione è necessario considerare sempre gli scenari di guasto, inclusi la perdita di alimentazione e i guasti al cablaggio.

Approfondimento sul settore: logica semplice, impatto complesso

Con l'evoluzione dell'automazione, i principi elettrici fondamentali rimangono invariati. Anche i software avanzati e le piattaforme digitali dipendono ancora dall'integrità dei segnali fisici a livello di campo.

Comprendere queste nozioni di base garantisce che i sistemi complessi si comportino in modo prevedibile in tutte le condizioni.

Opinione dell'autore

La logica normalmente aperta e normalmente chiusa non dovrebbe essere considerata una conoscenza di livello base. Questi concetti definiscono direttamente la sicurezza del sistema e la stabilità operativa.

Gli ingegneri che padroneggiano questi fondamenti costruiscono sistemi più affidabili ed evitano costosi errori di progettazione originati da semplici incomprensioni.
