Il rischio energetico nascosto che sta ridefinendo la sicurezza industriale

Gli eventi di arco elettrico restano tra i rischi elettrici più violenti negli ambienti industriali. Rilasciano un'energia termica estrema in pochi millisecondi e mettono alla prova anche i moderni sistemi di ingegneria della sicurezza.

Negli ultimi due decenni, i settori industriali hanno considerato l'arco elettrico non un'eccezione, ma una categoria di rischio critica. Questo cambiamento ha trasformato le pratiche di manutenzione, la formazione degli operatori e gli standard di progettazione delle apparecchiature in tutto il mondo.

L'infrastruttura elettrica integra oggi livelli di protezione strutturati, inclusi moduli di sicurezza avanzati progettati per ridurre l'esposizione delle persone durante i guasti.

La crescente attenzione alla prevenzione riflette una realtà: l'arco elettrico non dipende dalla complessità, ma solo dall'energia e dall'esposizione.

La segnaletica di sicurezza evidenzia le potenziali zone di rilascio dell'energia negli impianti elettrici sotto tensione.

Come si sviluppa realmente un arco elettrico all'interno degli impianti elettrici

Un arco elettrico si verifica quando la corrente elettrica colma una distanza in aria tra i conduttori o verso terra. La rottura dell'isolamento crea un canale di plasma che espande rapidamente il rilascio di energia.

Le temperature possono superare i 30.000 °F, generando metallo fuso, onde di pressione e intensi lampi di luce. Queste condizioni si sviluppano in pochi millisecondi e spesso non lasciano alcun tempo di reazione al personale nelle vicinanze.

Questi guasti hanno origine tipicamente da errori umani, contaminazione o deterioramento delle apparecchiature. Anche un piccolo oggetto conduttivo all'interno di un armadio può innescare una scarica ad alta energia.

Gli impianti moderni fanno sempre più affidamento su sistemi di protezione coordinati e componenti collegati attraverso componenti elettrici di potenza progettati per interrompere la propagazione dei guasti.

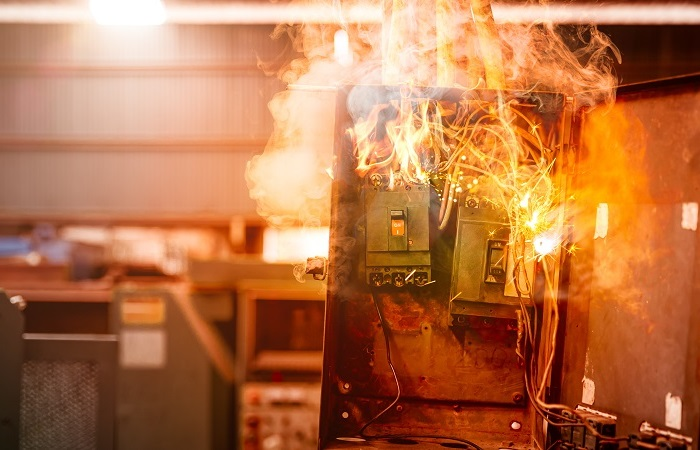

I danni agli armadi elettrici mostrano come i guasti interni possano trasformarsi in rischi termici e meccanici.

Misure di protezione ingegneristica e pressione normativa

I quadri di riferimento per la sicurezza contro l’arco elettrico si basano su standard sovrapposti sviluppati da NFPA, OSHA e IEEE. Ogni organizzazione definisce le responsabilità relative alla progettazione, alla manutenzione e alla sicurezza operativa.

NFPA 70E resta il riferimento principale per le procedure relative ai lavori sotto tensione e ai confini di rischio. IEEE 1584 fornisce il modello di calcolo per la stima dell’energia incidente nei vari sistemi.

Questi quadri di riferimento non sono teorici. Influenzano direttamente il modo in cui i sistemi vengono identificati, sottoposti a manutenzione e resi accessibili. Determinano inoltre i requisiti dei DPI prima di qualsiasi interazione con pannelli sotto tensione.

Gli operatori industriali integrano spesso la logica di conformità nell’architettura di controllo utilizzando livelli standardizzati di logica di sicurezza. Ciò riduce la dipendenza dall’interpretazione umana durante le attività di manutenzione ad alto rischio.

Categorie di DPI e protezione dall’energia incidente

L’energia incidente definisce il livello di esposizione termica a una specifica distanza di lavoro durante un evento di guasto. A circa 1,2 cal/cm², possono verificarsi ustioni cutanee entro pochi secondi dall’esposizione.

I sistemi DPI classificano la protezione in categorie che vanno dalla schermatura industriale leggera alle tute integrali contro l’arco elettrico. Ogni livello corrisponde all’energia di guasto calcolata e alle ipotesi sul tempo di esposizione.

Le categorie inferiori prevedono generalmente indumenti ignifughi e protezione del viso. Le categorie più elevate richiedono tute integrali certificate contro l’arco elettrico, con cappucci integrati e guanti.

Questi sistemi riducono la gravità delle lesioni, ma non eliminano la presenza del pericolo. Le misure di protezione ingegneristica restano il principale livello di difesa.

Dove si presenta il rischio di arco elettrico nelle operazioni reali

L’esposizione all’arco elettrico è più comune durante le attività di manutenzione, ispezione e manovra. I tecnici lavorano spesso vicino a pannelli sotto tensione in condizioni di pressione temporale.

Gli ambienti industriali con polvere, vibrazioni o umidità aumentano la probabilità di guasti dell’isolamento. Ciò è particolarmente rilevante nelle infrastrutture elettriche obsolete.

Apparecchiature come quadri elettrici, azionamenti e pannelli di distribuzione rappresentano zone ad alto rischio. Procedure corrette di isolamento e verifica riducono significativamente la probabilità di esposizione.

Gli impianti che gestiscono grandi ecosistemi di controllo spesso si affidano ad architetture di sicurezza coordinate e integrate con i sistemi di protezione elettrica. Questi sistemi definiscono il comportamento di risposta ai guasti prima che sia necessario l’intervento umano.

Il passaggio del settore verso la sicurezza elettrica predittiva

La sicurezza elettrica moderna sta passando dalla protezione reattiva alla modellazione predittiva del rischio. Il monitoraggio digitale valuta ora il comportamento del carico e lo stress termico in tempo reale.

Le strategie di manutenzione basate sulle condizioni riducono i guasti imprevisti che provocano eventi di arco elettrico. Questo approccio migliora sia la disponibilità operativa sia la sicurezza del personale.

I fornitori di automazione industriale continuano a integrare strumenti diagnostici nei sistemi di distribuzione elettrica. Ciò include interruttori più intelligenti, reti di sensori e logiche di protezione adattive.

La direzione a lungo termine punta verso l’isolamento automatizzato dei pericoli prima che si verifichi l’esposizione umana. Ciò riduce la dipendenza dalla sola conformità alle procedure.

Prospettive conclusive dal campo

La sicurezza contro l’arco elettrico non è solo un requisito di conformità. Riflette il modo in cui i sistemi industriali gestiscono il rischio energetico su larga scala. Ogni miglioramento nell’architettura di protezione riduce direttamente la probabilità di esposizione umana.

Il settore continua a orientarsi verso una progettazione della sicurezza stratificata, in cui hardware, software e procedure collaborano. Nessuna singola soluzione elimina completamente il rischio, ma i sistemi combinati riducono le conseguenze catastrofiche.

Negli ambienti ad alta energia, la consapevolezza rimane fondamentale quanto la progettazione ingegneristica. La cultura della sicurezza determina in ultima analisi l’efficacia con cui questi sistemi operano nelle situazioni reali.

Il futuro della sicurezza elettrica dipenderà probabilmente da una maggiore integrazione tra analisi predittiva e sistemi di protezione fisica. Questa convergenza è già in corso negli impianti industriali moderni.

Autore: Daniel Mercer – Giornalista di sistemi industriali 17 anni di esperienza nell’automazione elettrica, compreso il lavoro di integrazione sul campo con sistemi ABB, Siemens ed Emerson nei settori dell’energia e dei processi industriali.
