Portare il pensiero orientato agli oggetti nella programmazione dei PLC

Il pensiero orientato agli oggetti può rendere il software PLC più facile da riutilizzare, testare e manutenere, ma non costituisce un insieme universale di funzionalità. Alcuni ambienti IEC 61131-3 supportano metodi, interfacce, proprietà, ereditarietà e polimorfismo. Altre piattaforme per controllori offrono blocchi funzione riutilizzabili, istruzioni aggiuntive, tipi di dati definiti dall’utente o librerie senza implementare il modello completo di programmazione orientata agli oggetti. Gli ingegneri devono progettare in base alla piattaforma e alla versione esatte.

L’obiettivo pratico non è imitare il software aziendale. È smettere di trattare ogni valvola, motore, canale analogico e unità di processo come un nuovo esercizio di copia e incolla. Un componente software ben definito fornisce a ogni dispositivo un’interfaccia coerente, un modello degli stati, un comportamento degli allarmi, un percorso di simulazione e un registro diagnostico, mantenendo al contempo il cablaggio specifico della macchina e i limiti del processo al di fuori del nucleo riutilizzabile.

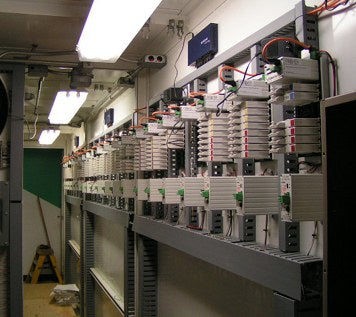

L’hardware è modulare per progettazione; il software riutilizzabile dovrebbe rendere altrettanto espliciti l’interfaccia, lo stato e il comportamento in caso di guasto di ciascun modulo.

Iniziare dall’incapsulamento, non dall’ereditarietà

L’incapsulamento consiste nel collocare lo stato e il comportamento correlati dietro un’interfaccia definita. Un componente valvola potrebbe accettare comandi, consensi, segnali di feedback, modalità e configurazione. Potrebbe esporre gli stati aperta, chiusa, in movimento, guasta, interbloccata e diagnostica. Il temporizzatore interno, il rilevamento delle transizioni, la politica di ritentativo e la logica degli allarmi restano di proprietà del componente.

Questo è utile anche su una piattaforma priva di ereditarietà. Un blocco funzione o un’istruzione aggiuntiva può comunque proteggere lo stato interno, standardizzare il comportamento e ridurre il codice duplicato. L’ereditarietà è utile solo quando esiste una vera relazione “è un” e il tipo derivato può rispettare l’interfaccia di base. Gerarchie di ereditarietà profonde sono difficili da diagnosticare online e possono fare in modo che una modifica minore alla base influisca su molte macchine.

Separare la definizione del tipo, i dati dell’istanza e la mappatura degli I/O

Una definizione riutilizzabile descrive il comportamento. Un’istanza memorizza lo stato di un dispositivo fisico o logico. La mappatura degli I/O collega tale istanza ai segnali reali. Mescolare queste responsabilità rende la logica della libreria dipendente dagli indirizzi dei rack e impedisce test offline sicuri.

Mantenere i tag degli ingressi e delle uscite fisiche al confine dell’integrazione. Convertire i segnali grezzi in valori booleani o in unità ingegneristiche chiari, richiamare il componente riutilizzabile, quindi rimappare le richieste di uscita approvate sull’hardware. Questa configurazione supporta la simulazione, gli I/O sostitutivi e la migrazione graduale. Inoltre, fa sì che il programma di livello superiore mostri l’intento del processo invece di ripetere la manipolazione degli indirizzi.

I controllori e le famiglie di I/O possono essere consultati nella raccolta sistemi PLC e PAC, ma l’architettura software scelta deve seguire i linguaggi supportati dal controllore, il modello di memoria, le regole per le modifiche online e la certificazione di sicurezza.

Usare le interfacce come contratti comportamentali

Quando la piattaforma supporta le interfacce, definire le operazioni su cui i chiamanti possono fare affidamento senza esporre i dettagli di implementazione. CODESYS, ad esempio, documenta i blocchi funzione orientati agli oggetti con metodi, interfacce, proprietà, ereditarietà e chiamate a metodi virtuali nel suo riferimento ufficiale alla programmazione orientata agli oggetti. Questa funzionalità è reale, ma non dovrebbe essere attribuita a ogni ambiente PLC.

Un’interfaccia può consentire a diverse implementazioni di motori di presentare comandi e stati comuni. Un avviatore semplice, un VFD e un servo possono supportare tutti abilitazione, arresto, ripristino, modalità, pronto, in marcia e informazioni sui guasti, mantenendo diagnostiche interne differenti. La sequenza di chiamata dipende quindi dal contratto anziché da ogni parametro specifico del fornitore.

Preferire la composizione per macchine e skid

La maggior parte delle apparecchiature industriali è naturalmente composta da più elementi. Un gruppo pompa contiene un motore, valvole di isolamento, consensi, misure analogiche e logica di sequenza. Un sistema di serbatoio contiene strumenti di livello, valvole, pompe, allarmi e modalità operative. Costruire queste unità più grandi includendo componenti più piccoli e collaudati, invece di derivare ogni dispositivo da un’unica classe base universale.

La composizione mantiene visibile la titolarità delle responsabilità. La sequenza della pompa può comandare il motore e le valvole, ma il componente motore continua a gestire il feedback dell’avviatore, il timeout di avviamento e gli stati di guasto specifici del motore. Il componente analogico gestisce la validità e la scalatura del segnale. L’unità li coordina e comunica uno stato sintetico alla logica di livello superiore.

La composizione rispecchia la gerarchia delle apparecchiature, consentendo al contempo a ciascun componente motore, valvola e strumento di mantenere le proprie diagnostiche.

Progettare un modello esplicito degli stati

Un componente dovrebbe rendere osservabile il proprio stato operativo. La sola logica dei comandi booleani spesso crea combinazioni impossibili, come in marcia e fermo, automatico e manuale oppure sano e guasto nello stesso momento. Un modello degli stati enumerato può esprimere gli stati di inattività, avviamento, marcia, arresto, guasto e manutenzione con transizioni deliberate.

Ogni transizione richiede condizioni di ingresso, evidenze del completamento, comportamento in caso di timeout e regole di annullamento. I comandi dovrebbero essere richieste, non assegnazioni dirette allo stato. Un ripristino dovrebbe cancellare un guasto memorizzato solo quando la condizione sottostante lo consente. La modalità manuale dovrebbe definire quali protezioni restano attive e chi gestisce l’uscita.

Tenere separati configurazione e stato di runtime

La configurazione comprende limiti temporali, intervalli ingegneristici, soglie degli allarmi, opzioni dell’apparecchiatura e abilitazioni delle funzioni. Lo stato di runtime comprende accumulatori dei temporizzatori, modalità corrente, titolarità del comando, cronologia dei guasti e stato delle transizioni. Separarli rende più chiari il riesame delle modifiche e la gestione delle ricette.

Non tutte le impostazioni dovrebbero essere scrivibili da un HMI. Definire controlli degli intervalli, autorizzazioni per ruolo, registrazione delle modifiche e il momento in cui un nuovo valore diventa attivo. Anche i dati ritentivi richiedono una politica esplicita. Un componente che riprende il funzionamento dopo un ciclo di spegnimento e riaccensione non deve ripristinare un comando non sicuro solo perché tutte le variabili interne sono state configurate come persistenti.

Testare i componenti prima di moltiplicare le istanze

Il vantaggio del riutilizzo emerge solo quando la definizione è affidabile. Costruire un banco di prova che gestisca feedback normali, feedback ritardati, ingressi contraddittori, perdita della comunicazione, qualità analogica non valida, cambi di modalità, tentativi di ripristino, avvio e limiti dei timeout. Confermare uscite, allarmi e transizioni di stato per ogni caso.

Testare quindi più istanze per individuare errori relativi allo stato condiviso. Verificare l’impatto sul tempo di scansione e sulla memoria a una scala realistica. Una chiamata compatta al livello superiore non significa che l’implementazione sia priva di costi computazionali. Le modifiche online, gli aggiornamenti delle librerie e la migrazione dei dati delle istanze devono essere provati sul controllore di destinazione prima della messa in servizio.

Gestire le modifiche e il controllo delle versioni delle librerie

Un componente riutilizzabile può distribuire ampiamente una correzione, ma anche un difetto. Assegnare a ogni tipo rilasciato una versione, un’interfaccia documentata, un registro dei test e una cronologia delle modifiche. Classificare le modifiche come compatibili o incompatibili. Non alterare silenziosamente la semantica degli allarmi, le temporizzazioni predefinite, il comportamento delle uscite o la disposizione dei dati ritentivi in una definizione consolidata.

I progetti dovrebbero registrare quali versioni delle librerie sono state compilate e scaricate. Se una piattaforma incorpora copie del codice sorgente, decidere come confrontare e importare gli aggiornamenti approvati. Se fa riferimento a una libreria gestita, pianificare la disponibilità e il ripristino. Le grafiche dell’operatore e i pannelli operatore devono evolversi insieme all’interfaccia di controllo, invece di presumere che i vecchi nomi dei membri restino validi.

Integrare la diagnostica con il livello operatore

Un componente utile comunica perché non può agire: nessun consenso, discordanza del feedback, timeout della transizione, controllo locale, configurazione non valida, qualità dell’ingresso non valida o funzione di sicurezza attiva. L’HMI dovrebbe tradurre quello stato strutturato in un messaggio operativo senza aggirare l’autorità del controllore. L’hardware operatore pertinente è disponibile nella sezione HMI e informatica industriale, ma il contratto diagnostico nasce nel codice di controllo.

Prospettiva ingegneristica

La programmazione PLC orientata agli oggetti è soprattutto utile come disciplina basata su interfacce chiare, stato incapsulato, composizione, test e riutilizzo controllato. L’ereditarietà completa e il polimorfismo possono essere utili sulle piattaforme che li implementano, ma non costituiscono il requisito iniziale. Cominciare da un tipo di dispositivo delimitato, dimostrarne il comportamento in caso di guasto, documentarne l’interfaccia e aumentare la scala solo dopo aver consolidato le evidenze dei test. Il risultato dovrebbe rendere più semplici la messa in servizio e la ricerca dei guasti per il tecnico successivo, non limitarsi a far apparire il codice sorgente più sofisticato.
