I moderni sistemi PLC e gli attuatori spesso si guastano o si comportano in modo imprevedibile a causa di una messa a terra di riferimento inadeguata tra ali...

Quando una semplice domanda sul cablaggio diventa un rischio a livello di sistema

Nei moderni sistemi di controllo industriale, una decisione apparentemente semplice — collegare o meno i comuni degli alimentatori — può determinare la stabilità o il guasto del sistema. Gli ingegneri spesso presumono che dispositivi isolati possano scambiarsi segnali digitali in sicurezza senza un allineamento del riferimento. La realtà sul campo dimostra il contrario.

Le architetture miste che coinvolgono PLC, attuatori elettrici e moduli I/O distribuiti evidenziano frequentemente una dipendenza nascosta da un potenziale di riferimento condiviso. Se questo aspetto viene ignorato, possono verificarsi deriva del segnale, attivazioni errate o una perdita completa della comunicazione.

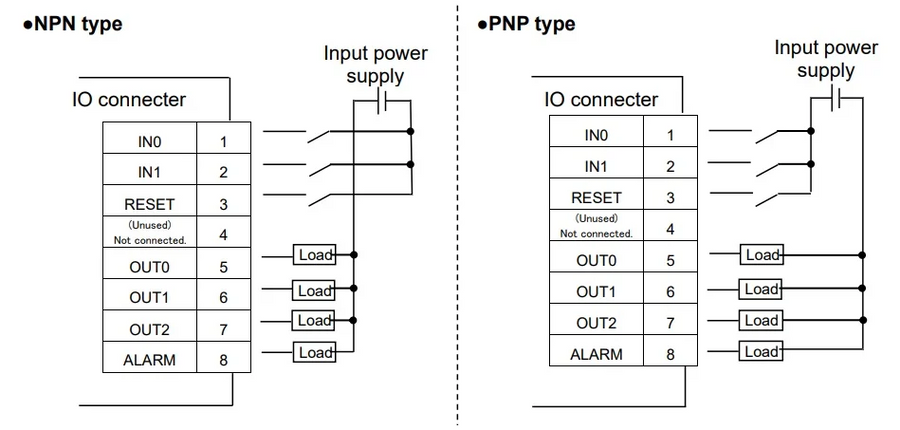

Cablaggio I/O di un attuatore single-ended senza riferimento comune condiviso

Gli schemi di cablaggio sul campo spesso omettono i collegamenti comuni espliciti, creando confusione durante l’integrazione del sistema.

Come i circuiti di riferimento definiscono realmente il comportamento dei segnali

Gli ingressi digitali non viaggiano in isolamento. Un’uscita del PLC e un ingresso dell’attuatore devono condividere lo stesso riferimento di tensione prima che gli stati logici possano essere interpretati correttamente. Questo riferimento è in genere il comune 0VDC.

Architettura con alimentatore singolo: prevedibile per progettazione

Quando PLC, sensori e attuatori condividono un unico alimentatore a 24VDC, il sistema stabilisce naturalmente un riferimento stabile. Le soglie dei segnali rimangono costanti e la sensibilità ai disturbi resta bassa.

Ambienti con più alimentatori: dove inizia l’ambiguità

I problemi compaiono quando gli attuatori utilizzano alimentatori separati. Anche una piccola differenza di potenziale tra le masse può alterare l’interpretazione di “ON/OFF” nello stadio di ingresso.

Indicazioni del produttore che segnalano il requisito di un riferimento di alimentazione condiviso per l’I/O dell’attuatore

I produttori richiedono spesso esplicitamente un riferimento condiviso tra i domini di alimentazione del controllore e dell’attuatore.

Compromessi ingegneristici alla base del collegamento dei comuni

Collegare le linee 0V tra sistemi migliora l’integrità del segnale, ma introduce anche un accoppiamento tra i domini di alimentazione. Questo accoppiamento può propagare i disturbi da un sottosistema all’altro.

Quando collegare i comuni diventa la scelta corretta

I segnali I/O digitali con architettura single-ended richiedono un riferimento condiviso. In sua assenza, le soglie di ingresso fluttuano e gli stati logici perdono il loro carattere deterministico.

Nella maggior parte delle applicazioni PLC a 24VDC, collegare i comuni non è facoltativo: è fondamentale per completare il circuito.

Quando è necessario preservare l’isolamento

In ambienti molto rumorosi o nelle installazioni a lunga distanza, può essere preferibile l’isolamento galvanico. In questi casi, il condizionamento del segnale o i moduli I/O isolati sostituiscono il collegamento diretto dei comuni.

Morsettiere di alimentazione che mostrano più terminali negativi utilizzati per il collegamento dei comuni

Gli alimentatori con più terminali spesso semplificano la distribuzione controllata dei comuni tra i sottosistemi.

Layout industriali reali e vincoli nascosti

Nei quadri di controllo compatti, gli ingegneri collegano in genere le linee 0V a un’unica morsettiera. In questo modo si crea un riferimento continuo e ordinato tra PLC, I/O e sistemi di attuazione.

Nelle installazioni distribuite, come le macchine modulari o le reti di trasportatori, la distanza fisica complica la continuità del riferimento. La caduta di tensione sul percorso di ritorno diventa un fattore di progettazione concreto.

I dispositivi da campo basati su connettori con interfacce M12 introducono un ulteriore livello di complessità. Gli sdoppiatori o i cavetti di derivazione diventano talvolta l’unico punto di accesso pratico per il collegamento del riferimento.

Opzioni di cavi sdoppiatori M12 per accedere al riferimento comune nel cablaggio da campo

Il cablaggio da campo basato su M12 costringe gli ingegneri a gestire i punti di riferimento al di fuori dei tradizionali confini del quadro.

I/O distribuiti e sistemi in rete cambiano lo scenario

Le architetture moderne che utilizzano IO-Link, Modbus e hub I/O remoti separano l’alimentazione della logica da quella dei dispositivi da campo. Questa distinzione confonde molti ingegneri durante la messa in servizio.

La CPU o l’interfaccia di rete può essere completamente isolata, mentre i terminali da campo possono comunque dipendere da un riferimento 0V condiviso per la commutazione dei segnali.

Solo il dominio di alimentazione lato campo richiede un comune collegato. L’alimentazione dell’elettronica di controllo può rimanere isolata senza compromettere l’integrità della logica I/O.

Moduli I/O remoti e PLC che mostrano domini di alimentazione separati per CPU e terminali da campo

Le architetture distribuite separano l’alimentazione della logica da quella dei dispositivi da campo, ma il riferimento del segnale dipende ancora dal dominio di campo.

Nelle piattaforme come i sistemi PLC e PAC, questa separazione è ormai una pratica progettuale standard, non un’eccezione.

Perché la strategia del riferimento di massa definisce l’affidabilità del sistema

Nel settore dell’automazione industriale, la progettazione del riferimento non è più un semplice dettaglio di cablaggio. Influisce direttamente sulla diagnostica, sulla disponibilità e sull’interpretazione dei segnali nei sistemi di controllo ad alta densità.

Scelte errate nella messa a terra si manifestano spesso come guasti intermittenti, non come guasti permanenti. Questo rende la ricerca dei problemi lenta e costosa negli ambienti di produzione.

Con la crescente adozione di I/O modulari e architetture ibride, l’importanza di una distribuzione strutturata del riferimento continua ad aumentare. Oggi gli ingegneri considerano la progettazione del 0V parte dell’architettura del sistema, non un semplice aspetto del cablaggio.

Per componenti industriali e architetture a livello di sistema correlati, piattaforme come i componenti elettrici e di alimentazione mostrano come la strategia di messa a terra sia integrata nella moderna progettazione dei prodotti.

Il risultato dipende ancora dal giudizio ingegneristico

Non esiste una regola universale adatta a ogni installazione. Tuttavia, il principio fondamentale rimane invariato: se due dispositivi scambiano segnali digitali single-ended, devono condividere un percorso di riferimento definito.

L’isolamento è uno strumento potente, ma deve essere intenzionale. Un isolamento non controllato crea ambiguità, e l’ambiguità è nemica del controllo deterministico.

I progetti migliori non evitano di collegare i comuni: controllano come e dove avviene il collegamento.
