La rivoluzione silenziosa alla base dei moderni sistemi per motori

Gli azionamenti a frequenza variabile (VFD) si sono evoluti da controller per motori di nicchia a infrastrutture essenziali nei settori della produzione, del trattamento delle acque, dell’energia, della logistica e dell’automazione dei processi. Ciò che un tempo richiedeva avviatori ingombranti e un funzionamento a velocità fissa oggi può essere gestito tramite sistemi di azionamento digitali compatti, capaci di accelerazione precisa, diagnostica intelligente e controllo basato su rete.

Mentre le fabbriche puntano all’ottimizzazione energetica e alla manutenzione predittiva, la tecnologia VFD è diventata uno degli aggiornamenti più pratici disponibili per gli operatori industriali. Dai piccoli sistemi di trasporto alle stazioni di pompaggio multi-megawatt, la capacità di regolare con precisione la velocità dei motori modifica sia il comportamento delle macchine sia l’economia operativa.

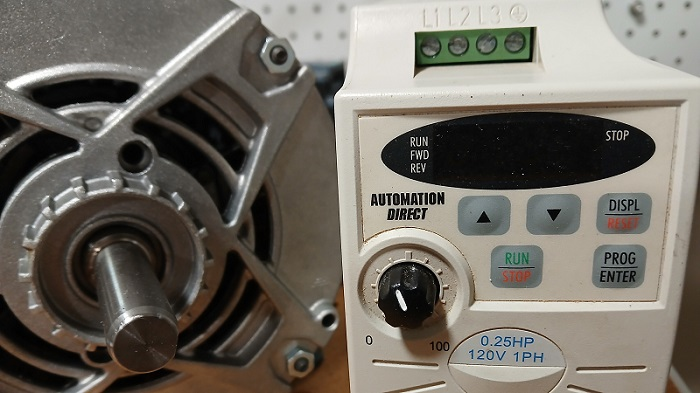

Le moderne piattaforme VFD combinano conversione dell’energia, protezione del motore e controllo digitale all’interno di un involucro industriale compatto.

Perché il controllo della frequenza ha cambiato il movimento industriale

Gli avviatori tradizionali per motori svolgevano una funzione semplice: accendere o spegnere il motore. Sebbene fossero efficaci per le operazioni di base, le correnti di avviamento improvvise causavano sollecitazioni elettriche, urti meccanici e consumi energetici non necessari. I motori di grandi dimensioni generavano spesso correnti di spunto considerevoli, con ripercussioni sia sulla domanda di energia sia sulla durata delle apparecchiature.

I VFD hanno introdotto una filosofia diversa. Invece di applicare direttamente al motore una corrente alternata a frequenza fissa, l’azionamento converte la tensione CA in ingresso in corrente continua e ricostruisce quindi una forma d’onda in uscita a frequenza variabile. Ciò consente al motore di accelerare gradualmente e di funzionare a velocità controllate, adattate alla richiesta del processo.

Il processo di conversione dell’energia

L’alimentazione CA in ingresso passa innanzitutto attraverso uno stadio raddrizzatore e una sezione di filtraggio del bus CC. Una volta stabilizzata, dispositivi di commutazione a semiconduttore pulsano rapidamente la tensione continua per sintetizzare una forma d’onda CA controllata. Regolando la frequenza di uscita e la temporizzazione degli impulsi, l’azionamento controlla la coppia e la velocità di rotazione del motore con notevole precisione.

Le moderne tecniche di modulazione della larghezza d’impulso consentono un funzionamento fluido, migliorando al contempo l’efficienza e riducendo le sollecitazioni termiche non necessarie sugli avvolgimenti del motore.

Le strutture che aggiornano infrastrutture obsolete per i motori spesso combinano l’implementazione di VFD con nuove piattaforme per azionamenti e controllo del movimento al fine di migliorare la flessibilità dei processi e la diagnostica centralizzata.

Dal controllo locale all’automazione in rete

Uno dei motivi per cui l’adozione dei VFD ha accelerato a livello globale è la loro flessibilità nell’architettura di controllo. Le piccole macchine autonome possono basarsi interamente sulle interfacce integrate, mentre le linee di produzione più grandi integrano centinaia di azionamenti tramite reti Ethernet industriali.

I pannelli operatore locali consentono una messa in servizio rapida e semplificano le regolazioni della velocità a livello di macchina.

Funzionamento a livello di macchina

Per le apparecchiature autonome, gli operatori interagiscono comunemente con l’azionamento tramite HMI integrate. Queste interfacce supportano generalmente i comandi di avvio e arresto, la regolazione del riferimento di velocità, il monitoraggio dei guasti e la configurazione dei parametri senza richiedere controller esterni.

Anche pulsanti esterni e potenziometri analogici possono essere collegati direttamente ai morsetti degli ingressi digitali e analogici. Questo approccio è ancora comune nei sistemi di confezionamento, nelle macchine utensili e nei piccoli gruppi di trasporto.

Integrazione con PLC e reti industriali

Negli impianti più grandi, i VFD operano sempre più spesso come nodi intelligenti distribuiti all’interno di sistemi di automazione più ampi. I PLC inviano comandi tramite reti EtherNet/IP, PROFINET, EtherCAT o Modbus TCP, ricevendo al contempo feedback diagnostici e informazioni sullo stato operativo in tempo reale.

Questo approccio incentrato sulla rete semplifica il cablaggio, accelera la risoluzione dei problemi e consente l’ottimizzazione centralizzata dei processi. Molte strutture che implementano sistemi di controllo PLC e PAC standardizzano oggi i protocolli di comunicazione dei VFD su intere linee di produzione.

Le interfacce con morsetti remoti consentono ai VFD di integrarsi in sicurezza all’interno degli armadi di controllo industriali.

Il vantaggio dell’efficienza è sempre più difficile da ignorare

L’efficienza energetica rimane uno dei principali fattori economici alla base dell’adozione dei VFD. I carichi centrifughi, come pompe e ventilatori, raramente richiedono un funzionamento continuo alla massima velocità. Una lieve riduzione della velocità del motore può diminuire drasticamente i consumi energetici grazie alle relazioni descritte dalle leggi di affinità.

Oltre al risparmio energetico, l’accelerazione controllata riduce l’usura meccanica di giunti, cinghie, cuscinetti e riduttori. Le strutture beneficiano inoltre di una riduzione degli effetti del colpo d’ariete nei sistemi di pompaggio e di una movimentazione più fluida dei materiali nelle applicazioni con trasportatori.

Diagnostica integrata e protezione del motore

I moderni VFD monitorano continuamente corrente di esercizio, tensione, condizioni termiche, stati di sovraccarico ed eventi di guasto. Ciò crea un prezioso flusso di dati operativi anche senza strumentazione esterna.

Se abbinata ai sistemi di monitoraggio dei macchinari, questa diagnostica supporta le iniziative di manutenzione predittiva e riduce i tempi di fermo non pianificati. Le strutture concentrate sull’affidabilità degli asset rotanti integrano spesso gli azionamenti con soluzioni di monitoraggio dei macchinari per migliorare la visibilità sui sistemi azionati da motori.

I moduli Ethernet industriali consentono ai VFD di scambiare dati operativi con i sistemi di automazione supervisoria.

Dove gli ingegneri devono ancora prestare attenzione

Nonostante i vantaggi, le applicazioni con VFD richiedono un’attenta valutazione ingegneristica. Le armoniche, la tensione dell’onda riflessa, le pratiche di messa a terra, la compatibilità dell’isolamento del motore e le interferenze elettromagnetiche rimangono aspetti progettuali importanti nelle installazioni ad alte prestazioni.

Gli ingegneri devono inoltre evitare un funzionamento a velocità eccessiva. Sebbene i VFD consentano tecnicamente ai motori di superare la frequenza nominale, i limiti meccanici e i vincoli termici continuano a determinare le condizioni di funzionamento sicuro. Ignorare tali limiti può ridurre drasticamente la vita utile del motore.

Un altro problema comune sul campo riguarda le porte di comunicazione. Alcuni azionamenti utilizzano connettori di tipo RJ45 per protocolli seriali come RS-232 anziché per Ethernet. Un’identificazione errata durante la messa in servizio può causare inutili ritardi nella risoluzione dei problemi.

Il futuro della tecnologia degli azionamenti è definito dal software

La prossima generazione di VFD va ben oltre il semplice controllo della velocità. La diagnostica assistita dall’intelligenza artificiale, l’ottimizzazione adattiva della coppia, la connettività cloud e le funzioni di cybersecurity stanno comparendo sempre più spesso nelle moderne architetture degli azionamenti.

I principali fornitori di automazione stanno inoltre integrando i VFD in modo più profondo negli ambienti di digital twin e nelle piattaforme di analisi edge. Negli impianti altamente automatizzati, gli azionamenti non funzionano più come controller isolati dei motori. Operano come asset intelligenti che producono dati all’interno di ecosistemi industriali più ampi.

Con l’espansione dell’elettrificazione industriale e l’inasprimento delle normative sull’efficienza in tutto il mondo, l’implementazione dei VFD continuerà ad accelerare in quasi tutte le applicazioni azionate da motori.

Opinione dell’autore

Per molti operatori industriali, l’adozione dei VFD non è più semplicemente una decisione finalizzata al risparmio energetico. È diventata una strategia fondamentale per migliorare l’affidabilità delle macchine, la flessibilità dei processi e la visibilità digitale. Le strutture che fanno ancora ampio affidamento su architetture con motori a velocità fissa dovranno affrontare svantaggi sempre maggiori in termini di costi di manutenzione, adattabilità operativa ed efficienza energetica.

Il cambiamento più importante non riguarda l’hardware in sé, ma la transizione verso il controllo dei motori definito dal software. Questa transizione sta trasformando il modo in cui le fabbriche moderne concepiscono il movimento, la diagnostica e l’integrazione dei sistemi.
