Il controllo del movimento elettrico si avvicina alla semplicità del PLC

L’automazione industriale si sta spostando costantemente dai sistemi pneumatici alle piattaforme di movimento elettriche. Gli e-Actuator SMC rappresentano un approccio ibrido che elimina la complessa messa in servizio dei servosistemi, mantenendo al contempo un posizionamento preciso.

Invece di strumenti di messa a punto del bus di campo e di configurazione del drive, questi attuatori si basano su un semplice controllo tramite ingressi digitali. Questo design consente ai sistemi PLC di azionare il movimento quasi come una valvola a solenoide.

Analisi tecnica dell’integrazione del PLC

Allineamento della logica di cablaggio e del riferimento di alimentazione

La sfida principale nell’integrazione degli e-Actuator risiede nell’assenza di un riferimento condiviso tra i sistemi. Gli ingegneri devono stabilire un riferimento stabile a 0V tra i moduli di uscita del PLC e i circuiti di ingresso dell’attuatore.

Senza questo percorso neutro condiviso, gli ingressi digitali possono fluttuare e generare comportamenti di movimento imprevedibili. Questo rende la strategia di messa a terra importante quanto la mappatura dei segnali.

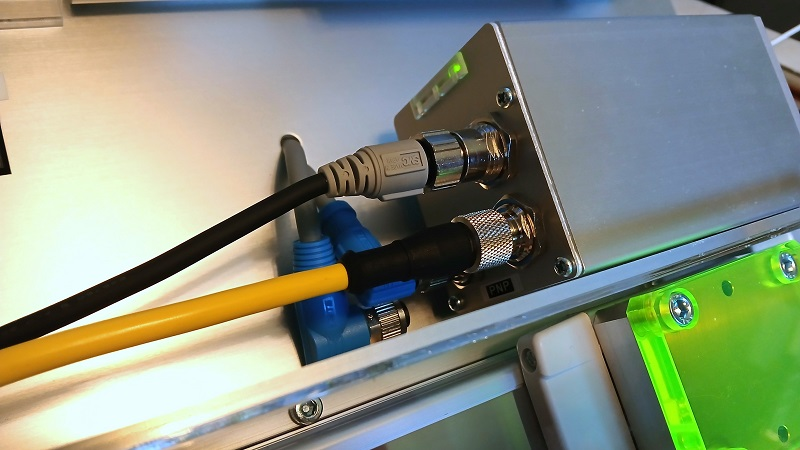

L’interfaccia M12 a otto pin definisce gli ingressi di movimento controllati direttamente dal PLC per gli attuatori industriali.

Mappatura dei pin M12 e disciplina dei segnali

L’attuatore utilizza un connettore M12 a 8 pin, in cui IN0 e IN1 definiscono i comandi di movimento principali. Il corretto allineamento dei pin garantisce una risposta deterministica durante la commutazione delle uscite del PLC.

I produttori possono utilizzare codici colore diversi per i cavi, aumentando il rischio durante la messa in servizio sul campo. Gli ingegneri devono sempre verificare le funzioni dei pin anziché basarsi sulle supposizioni relative ai colori.

Le varianti industriali negli standard di cablaggio richiedono una verifica rigorosa prima di alimentare le uscite.

Segnali di feedback per il monitoraggio ad anello chiuso

OUT0, OUT1 e OUT2 forniscono la conferma della posizione senza sensori esterni. Ciò semplifica l’integrazione, consentendo al contempo il monitoraggio delle condizioni all’interno della logica del PLC.

Questi segnali consentono agli ingegneri di rilevare il completamento della corsa, l’allineamento in posizione intermedia e gli stati di spostamento anomali.

La struttura dei tag del PLC associa direttamente le uscite digitali ai comandi di movimento dell’attuatore.

Sviluppo di strategie di controllo pratiche

Controllo diretto delle uscite dalla logica del PLC

Una strategia di controllo di base utilizza uscite discrete del PLC per attivare gli stati di movimento dell’attuatore. Il controllo a livello di bit consente una risposta quasi in tempo reale, senza latenza di comunicazione.

Questo approccio è compatibile con piattaforme PLC compatte, come i microcontrollori Allen-Bradley.

Utilizzo della logica temporale per la diagnostica

I segnali di feedback consentono strategie diagnostiche più approfondite all'interno dei programmi del PLC. Il tempo di corsa può essere monitorato per rilevare resistenze meccaniche o condizioni di usura iniziale.

I timer aiutano inoltre a identificare ritardi anomali che indicano uno squilibrio del carico o una sollecitazione dell'attuatore.

La logica ladder consente un controllo direzionale semplice ma affidabile degli attuatori elettrici.

Dove si adatta questo approccio nel settore

Questa architettura è ampiamente utilizzata nelle linee di produzione compatte, nei sistemi di confezionamento e nelle apparecchiature per la movimentazione dei materiali. È particolarmente efficace nei casi in cui i cilindri pneumatici dominavano in precedenza la progettazione del controllo del movimento.

Per gli ecosistemi di automazione più ampi, principi di integrazione simili si applicano a piattaforme come sistemi di controllo SIMATIC di Siemens e architetture di motion control distribuite.

L'integrazione degli attuatori elettrici viene inoltre sempre più spesso abbinata a infrastrutture di controllo moderne, come piattaforme compatte per il motion control dei PLC per gli aggiornamenti dell'automazione ibrida.

Approfondimento sul settore: la svolta verso la «semplicità pneumatica nel movimento elettrico»

La tendenza più importante in questo ambito è l'astrazione della complessità del movimento. I produttori stanno semplificando i sistemi servo fino a ridurli a livelli di controllo binari, per allinearli alla logica nativa dei PLC.

Questo riduce il carico ingegneristico e accorcia i cicli di messa in servizio nei progetti di automazione di media scala. Tuttavia, trasferisce anche la responsabilità della sicurezza e della diagnostica alla disciplina di programmazione del PLC.

Prospettiva dell'autore sull'implementazione pratica

L'approccio di SMC non è un sostituto dei sistemi servo completi. È un ponte pragmatico tra la semplicità pneumatica e la precisione elettrica.

Nei progetti reali, questo design funziona al meglio quando la ripetibilità conta più della profilazione dinamica del movimento. È una soluzione particolarmente adatta agli ambienti di automazione attenti ai costi ma orientati all'affidabilità.

*Michael Carter, giornalista di sistemi industriali, 11 anni di esperienza in Rockwell Automation, nel motion control di Siemens e nei progetti di integrazione della produzione discreta di Emerson*
