Nonostante la diffusione dei connettori M12, dei dispositivi Industrial Ethernet e della strumentazione di campo sempre più intelligente, i connettori DIN per valvole restano una delle interfacce elettriche più utilizzate nell’automazione industriale. Dai collettori di valvole pneumatiche delle macchine per il confezionamento alle centraline oleodinamiche nelle centrali elettriche, questi connettori compatti continuano a fornire un metodo affidabile e standardizzato per alimentare apparecchiature azionate da solenoide.

La loro longevità non è casuale. I connettori DIN offrono una combinazione pratica di robustezza meccanica, protezione ambientale, semplicità di installazione e compatibilità tra produttori diversi. Per i tecnici della manutenzione, riducono i tempi di sostituzione. Per i costruttori di macchine, semplificano la progettazione del cablaggio. Per gli operatori degli impianti, contribuiscono a mantenere l’affidabilità del sistema in ambienti in cui vibrazioni, umidità, polvere e variazioni di temperatura sono sfide quotidiane.

Nei moderni sistemi di automazione, il connettore è spesso considerato un semplice accessorio. Tuttavia, gli ingegneri esperti sanno che i collegamenti di campo diventano frequentemente il punto più debole di un sistema elettrico. Un collegamento difettoso può causare guasti intermittenti, comportamenti imprevisti delle valvole, arresti intempestivi e persino danni a costosi componenti hardware di controllo.

Questo articolo illustra il funzionamento dei connettori DIN EN 175301-803, le differenze tra le Forme A, B e C, il ruolo dei circuiti di protezione integrati e gli aspetti ingegneristici che dovrebbero guidare la scelta del connettore nelle applicazioni industriali.

Molti dispositivi collegati tramite connettori DIN sono in ultima analisi controllati da piattaforme PLC e DCS. Con l’integrazione sempre maggiore dei sistemi di automazione, la scelta di collegamenti di campo affidabili diventa importante quanto la scelta del controller stesso. È possibile approfondire le tecnologie correlate nelle nostre raccolte Sistemi PLC e PAC e Sistemi di controllo distribuito.

Figura 1. Connettore DIN comunemente utilizzato per applicazioni industriali con elettrovalvole.

Perché i connettori DIN restano rilevanti nell’automazione moderna

L’automazione industriale è cambiata radicalmente negli ultimi decenni. Oggi i sensori intelligenti comunicano tramite reti Ethernet, i sistemi di manutenzione predittiva raccolgono dati in tempo reale sullo stato delle macchine e le architetture di controllo avanzate collegano migliaia di dispositivi in tutto lo stabilimento. Nonostante questi sviluppi, la maggior parte delle elettrovalvole continua ad affidarsi ai tradizionali collegamenti elettrici di tipo DIN.

Il motivo è semplice: i requisiti dell'applicazione non sono cambiati sostanzialmente. La bobina di una valvola ha ancora bisogno di una connessione elettrica sicura, in grado di resistere alle condizioni industriali e al contempo facile da installare e sostituire. I connettori DIN svolgono questo compito in modo eccellente.

In molti stabilimenti produttivi, il personale addetto alla manutenzione può sostituire un connettore DIN guasto in pochi minuti, senza modificare il cablaggio, sostituire la morsettiera o introdurre problemi di compatibilità. Questa semplicità riduce i tempi di fermo e i costi di manutenzione per tutta la vita utile dell'apparecchiatura.

Un altro vantaggio è la standardizzazione. Poiché le dimensioni DIN EN 175301-803 sono ampiamente adottate dai produttori di valvole, i tecnici non sono vincolati a sistemi di connettori proprietari. Questa flessibilità semplifica la gestione dei ricambi e riduce i requisiti di inventario.

Percorrendo un tipico impianto di processo, è possibile trovare connettori DIN installati su:

• Valvole pneumatiche di controllo direzionale
• Valvole di controllo della pressione idraulica
• Gruppi per il controllo del flusso
• Apparecchiature per il trattamento delle acque
• Sistemi di dosaggio di sostanze chimiche
• Sistemi di controllo del vapore
• Macchinari per il confezionamento
• Apparecchiature per la movimentazione dei materiali

Sebbene questi connettori sembrino semplici dall'esterno, le caratteristiche elettriche nascoste all'interno dell'alloggiamento svolgono spesso un ruolo fondamentale nell'affidabilità del sistema.

Comprendere gli standard dei connettori DIN EN 175301-803

La DIN EN 175301-803 è l'attuale norma europea che disciplina questi connettori. Molti tecnici fanno ancora riferimento alla designazione precedente, DIN 43650, poiché è rimasta comune nel settore per decenni.

Lo standard definisce diversi formati di connettore, tra cui le Forme A, B e C sono le più utilizzate. Le differenze principali riguardano le dimensioni del connettore, la distanza tra i pin e l'idoneità all'applicazione.

Scegliere il connettore sbagliato non è semplicemente un problema meccanico. Una selezione errata può creare difficoltà di installazione, ridurre la protezione ambientale e complicare le attività di manutenzione nelle fasi successive del ciclo di vita dell'apparecchiatura.

Connettori Form A: il cavallo di battaglia dell'industria

La Form A è la configurazione di connettore DIN più riconosciuta e rimane la scelta preferita per molte applicazioni industriali con valvole. Il suo alloggiamento più grande offre una connessione robusta e spazio sufficiente per circuiti di protezione opzionali e componenti diagnostici.

La caratteristica distintiva dei connettori Form A è la distanza standardizzata di 18 mm tra i pin 1 e 2. A seconda del design, i connettori possono essere forniti con due o tre contatti; il contatto aggiuntivo funge generalmente da messa a terra di protezione.

Dal punto di vista dell'ingegneria pratica, i connettori Form A offrono diversi vantaggi:

• Eccellente durata meccanica
• Facile installazione sul campo
• Ampia compatibilità tra produttori di valvole
• Spazio per l'elettronica integrata
• Accessibilità del servizio migliorata

Per questi motivi, i connettori Form A sono utilizzati frequentemente in centraline oleodinamiche, collettori pneumatici e apparecchiature generiche per l'automazione industriale.

Figura 2. Configurazione del connettore DIN EN 175301-803 Form A.

Sebbene i connettori Form A siano meccanicamente semplici, il design elettrico alla base merita la stessa attenzione. Molti guasti attribuiti alle bobine delle valvole hanno in realtà origine in un'inadeguata protezione contro le sovratensioni o nella scelta errata del connettore.

Questo aspetto diventa particolarmente importante nei sistemi in cui le uscite del PLC eccitano direttamente i dispositivi di campo. In queste installazioni, la protezione a livello del connettore può prolungare significativamente la durata dei moduli di uscita e dei componenti di commutazione.

Per gli ingegneri che lavorano con architetture I/O distribuite, proteggere il cablaggio di campo è spesso importante tanto quanto selezionare l'hardware corretto del controllore. Esplora la nostra raccolta di moduli I/O industriali per scoprire altri componenti per sistemi di controllo.

Il vero costo di ignorare la protezione a livello di campo

Uno dei malintesi più comuni nell'automazione industriale è che i connettori per valvole si limitino a fornire alimentazione. In realtà, spesso rappresentano la prima linea di difesa contro i disturbi elettrici generati dai carichi induttivi.

Ogni volta che una valvola a solenoide viene eccitata, l'energia elettrica viene immagazzinata nel campo magnetico della bobina. Quando l'alimentazione viene interrotta, l'energia accumulata deve essere dissipata da qualche parte. Se non è presente alcun meccanismo di soppressione, il picco di tensione risultante può propagarsi nuovamente verso il sistema di controllo.

Nel corso di migliaia o persino milioni di cicli di commutazione, questi eventi transitori possono danneggiare gradualmente i contatti dei relè, le uscite a transistor, i relè di interfaccia e altri componenti elettronici sensibili.

Il risultato viene spesso erroneamente diagnosticato come un guasto del controllore, quando la causa effettiva risiede nel cablaggio di campo.

Per capire come i connettori DIN affrontino questo problema, è necessario esaminare le funzioni dei circuiti integrati comunemente disponibili negli assemblaggi dei connettori.

```html

Connettori Form B: una soluzione compatta per installazioni ad alta densità

Con il progressivo aumento della compattezza delle apparecchiature di automazione, gli ingegneri sono spesso costretti a trovare un equilibrio tra funzionalità e spazio disponibile per l'installazione. Questa esigenza spiega la continua popolarità dei connettori DIN EN 175301-803 Form B, comunemente chiamati microconnettori.

Rispetto ai connettori Form A, i connettori Form B occupano molto meno spazio, mantenendo molti degli stessi vantaggi associati alle connessioni per valvole standardizzate. Sono installati frequentemente su isole di valvole pneumatiche compatte, apparecchiature di laboratorio, skid di processo e macchinari OEM, dove la densità dei componenti è un fattore progettuale importante.

Si incontrano comunemente due versioni:

• Interasse di 11 mm con tre contatti a lamella piatta
• Interasse di 10 mm con una lamella piatta e due contatti a U

Sebbene rientrino entrambi nella classificazione Form B, non sono meccanicamente intercambiabili. Il personale di manutenzione dovrebbe sempre verificare il tipo di connettore prima di ordinare ricambi o eseguire aggiornamenti.

Un errore comune durante i progetti di retrofit consiste nel presumere che tutti i connettori Form B abbiano dimensioni identiche. Un’incompatibilità può ritardare la messa in servizio e creare inutili attività di ricerca guasti durante l’installazione.

Figura 3. Connettori DIN EN 175301-803 Form B. La versione da 11 mm è mostrata a sinistra, mentre quella da 10 mm appare a destra.

Nella progettazione moderna delle macchine, i connettori Form B si trovano spesso dove più valvole sono montate ravvicinate. La loro impronta ridotta consente ai costruttori di macchine di aumentare le funzionalità senza ampliare le dimensioni dell’involucro o del collettore di valvole.

Connettori Form C: quando lo spazio è estremamente limitato

I connettori Form C sono comunemente noti come connettori sub-micro. Rappresentano i membri più piccoli della famiglia DIN EN 175301-803 e sono progettati per applicazioni in cui lo spazio di installazione è estremamente limitato.

Questi connettori si trovano comunemente su dispositivi pneumatici miniaturizzati, attuatori compatti, apparecchiature per l’automazione di laboratorio e sistemi di strumentazione specializzati.

Le varianti disponibili includono generalmente:

• Versioni da 8 mm con due contatti più terra
• Versioni da 9,4 mm con tre contatti più terra

Sebbene le dimensioni compatte offrano vantaggi evidenti, gli ingegneri dovrebbero valutare i requisiti di manutenzione a lungo termine prima di scegliere i design Form C. Un connettore che consente di risparmiare pochi millimetri durante l’installazione potrebbe diventare difficile da raggiungere durante le attività di ricerca guasti o sostituzione.

I tecnici di manutenzione esperti spesso preferiscono connettori leggermente più grandi quando si prevede che l’accessibilità per la manutenzione sarà un fattore significativo per tutto il ciclo di vita dell’apparecchiatura.

Figura 4. Connettori DIN EN 175301-803 Form C utilizzati in applicazioni compatte per valvole e strumentazione.

Perché le funzioni circuitali integrate sono più importanti delle dimensioni del connettore

Molti ingegneri si concentrano soprattutto sulle dimensioni del connettore, trascurando i circuiti elettrici nascosti all’interno dell’alloggiamento. In realtà, l’elettronica interna spesso influisce maggiormente sull’affidabilità del sistema a lungo termine rispetto alla forma stessa del connettore.

I connettori DIN moderni possono integrare diverse funzioni circuitali progettate per migliorare la diagnostica, sopprimere i transitori di tensione e proteggere sia i dispositivi sul campo sia i sistemi di controllo.

Queste funzioni integrate diventano particolarmente preziose negli impianti operativi 24 ore su 24, dove i tempi di fermo non pianificati possono essere significativamente più costosi del connettore stesso.

Indicatori LED: una funzione semplice che fa risparmiare ore di ricerca dei guasti

Poche opzioni per connettori offrono un valore pratico maggiore di un indicatore LED di stato integrato.

Quando una valvola non funziona, i tecnici in genere iniziano ponendosi due domande:

• Il controller sta inviando un segnale?
• La bobina della valvola sta ricevendo alimentazione?

Un connettore DIN dotato di LED risponde immediatamente alla seconda domanda.

Anziché aprire le scatole di derivazione, misurare le tensioni o seguire i conduttori attraverso quadri di controllo affollati, il personale addetto alla manutenzione può verificare visivamente se il dispositivo è alimentato.

Questa funzionalità può sembrare secondaria, ma nei grandi impianti industriali può ridurre drasticamente i tempi di ricerca dei guasti.

In molti stabilimenti, un tecnico della manutenzione può identificare in pochi secondi guasti al cablaggio, fusibili bruciati, uscite guaste o cavi scollegati semplicemente osservando gli indicatori di stato del connettore.

Varistori: protezione dai picchi di tensione

Gli ambienti industriali sono soggetti a numerosi disturbi elettrici. I motori si avviano e si arrestano, i contattori si aprono e si chiudono e i carichi induttivi generano continuamente tensioni transitorie.

Senza protezione, questi eventi possono ridurre la durata delle apparecchiature elettroniche.

Un varistore costituisce una delle forme più comuni di soppressione delle sovratensioni presenti all’interno dei connettori DIN.

In condizioni operative normali, il varistore presenta una resistenza molto elevata. Quando un picco di tensione supera una soglia predefinita, la resistenza diminuisce rapidamente, consentendo di deviare in sicurezza l’energia in eccesso lontano dai componenti sensibili.

Questa azione contribuisce a proteggere:

• Bobine delle elettrovalvole
• Moduli di uscita PLC
• Contatti dei relè
• Dispositivi di commutazione elettronici
• Relè di interfaccia

Poiché i varistori funzionano indipendentemente dalla polarità, sono adatti sia per applicazioni in CA sia in CC.

Negli impianti che utilizzano un numero elevato di valvole, la soppressione integrata delle sovratensioni può migliorare significativamente l’affidabilità a lungo termine e ridurre i costi di manutenzione.

Circuiti raddrizzatori e perché alcuni solenoidi preferiscono l’alimentazione in CC

Alcuni connettori DIN incorporano circuiti raddrizzatori che convertono la corrente alternata in corrente continua prima che raggiunga la bobina della valvola.

A prima vista, ciò può sembrare superfluo. Tuttavia, le caratteristiche elettriche dei solenoidi in CA e in CC differiscono notevolmente.

Le bobine alimentate in CC generalmente offrono:

• Funzionamento più silenzioso
• Vibrazioni ridotte
• Forza magnetica stabile
• Compatibilità con le batterie

Le bobine alimentate in CA spesso offrono:

• Azionamento più rapido
• Compatibilità diretta con la tensione di rete
• Distribuzione semplificata dell’alimentazione

Integrando un raddrizzatore nel connettore, gli ingegneri possono ottenere molti dei vantaggi operativi associati alle bobine in CC, utilizzando al contempo un’infrastruttura di alimentazione CA.

Questo approccio si incontra spesso negli impianti industriali in cui l’alimentazione CA è facilmente disponibile, ma le prestazioni delle valvole traggono vantaggio dal funzionamento in CC.

```html id="x9e4rk"

Perché le uscite dei PLC si guastano: l’impatto nascosto della forza controelettromotrice

Uno dei malintesi più costosi nell’automazione industriale è credere che un’elettrovalvola sia elettricamente innocua perché consuma relativamente poca potenza. In realtà, la bobina all’interno di un’elettrovalvola si comporta come un carico induttivo, e i carichi induttivi possono generare transienti di tensione dannosi ogni volta che vengono disattivati.

Quando la corrente attraversa la bobina di una valvola, l’energia viene immagazzinata nel campo magnetico che circonda l’avvolgimento. Nel momento in cui l’alimentazione viene interrotta, il campo magnetico collassa. L’energia immagazzinata deve essere rilasciata da qualche parte e spesso si manifesta come un picco di tensione inversa noto come forza controelettromotrice (Back EMF).

A seconda della progettazione della bobina e delle condizioni di commutazione, questa tensione transitoria può superare ampiamente la normale tensione di esercizio del circuito. Sebbene l’evento duri solo pochi millisecondi, l’esposizione ripetuta può degradare gradualmente i dispositivi di commutazione dell’intero sistema di controllo.

Tra i componenti comunemente interessati figurano:

• Uscite a transistor dei PLC
• Moduli I/O remoti
• Relè di interfaccia
• Contattori elettronici
• Dispositivi di commutazione allo stato solido

In molti impianti, gli ingegneri sostituiscono le schede di uscita senza rendersi conto che la causa principale deriva da dispositivi di campo protetti in modo insufficiente. Il controller danneggiato è spesso solo il sintomo di un problema di protezione elettrica molto più ampio.

Questo è uno dei motivi per cui la soppressione dei picchi dovrebbe essere considerata già in fase di progettazione, anziché dopo l’inizio dei guasti.

Diodi di ricircolo e protezione della polarità

Per le bobine azionate in corrente continua, uno dei metodi di soppressione più efficaci è il diodo di ricircolo, noto anche come diodo flyback.

Il principio è semplice. Quando il circuito di controllo si apre e la corrente della bobina tenta di continuare a fluire, il diodo fornisce un percorso alternativo per l’energia immagazzinata. Invece di generare un picco di tensione dannoso ai capi del dispositivo di commutazione, l’energia circola attraverso la bobina e si dissipa gradualmente sotto forma di calore.

Il risultato è una sollecitazione elettrica significativamente inferiore sulle uscite dei PLC e su altri componenti di commutazione.

Molti connettori DIN combinano diodi di ricircolo e circuiti di protezione della polarità. Questo design previene i collegamenti accidentali con polarità inversa, proteggendo al contempo l’elettronica di controllo dai transienti induttivi.

Tuttavia, gli ingegneri devono ricordare che la protezione basata su diodi è sensibile alla polarità. A differenza dei varistori, questi circuiti sono destinati specificamente alle applicazioni in corrente continua e devono essere cablati correttamente per funzionare come previsto.

Nei moderni sistemi di automazione, una corretta soppressione dei disturbi diventa sempre più importante, poiché i controller utilizzano uscite a semiconduttore più piccole e sensibili. Ciò che un tempo era tollerato dai relè elettromeccanici può danneggiare rapidamente l’hardware elettronico moderno.

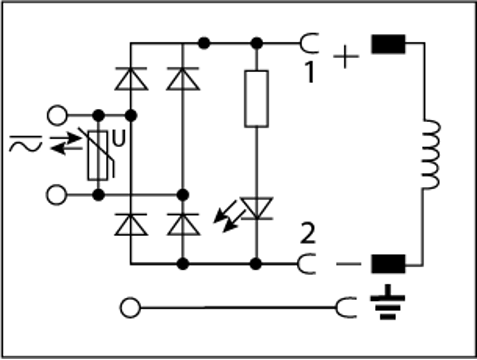

Figura 5. Esempio di circuito per connettore DIN con indicatore LED, raddrizzatore e componenti per la soppressione dei picchi di tensione.

Connettori DIN e connettori M12

Con la continua evoluzione delle tecnologie di rete industriale, molti ingegneri si chiedono se i tradizionali connettori DIN per valvole debbano essere sostituiti dai connettori M12.

La risposta dipende interamente dall’applicazione.

Sebbene entrambe le famiglie di connettori siano ampiamente utilizzate negli ambienti industriali, sono state sviluppate per risolvere problematiche ingegneristiche diverse.

Per le applicazioni tradizionali di controllo delle valvole, i connettori DIN continuano a offrire un eccellente rapporto qualità-prezzo. La loro semplicità, disponibilità e compatibilità con circuiti di protezione integrati li rendono difficili da sostituire in molti sistemi pneumatici e idraulici.

I connettori M12 diventano più interessanti quando sono necessarie installazioni di sensori ad alta densità, reti di comunicazione industriale o capacità diagnostiche avanzate.

Anziché considerare un connettore superiore all’altro, gli ingegneri dovrebbero valutare quale tecnologia soddisfi meglio i requisiti operativi dell’apparecchiatura.

Modalità comuni di guasto dei connettori DIN riscontrate sul campo

La maggior parte dei guasti dei connettori DIN non è causata da difetti di fabbricazione. Più spesso, deriva dall’esposizione ambientale, dalle pratiche di installazione o dall’invecchiamento dei componenti elettrici.

Comprendere questi meccanismi di guasto può ridurre significativamente i tempi di fermo e migliorare la pianificazione della manutenzione.

Guarnizioni danneggiate e infiltrazioni d’acqua

La guarnizione di tenuta è uno dei componenti più trascurati di un gruppo connettore DIN.

Anche quando un connettore è progettato per il funzionamento secondo il grado di protezione IP65 o IP67, una guarnizione danneggiata o installata in modo errato può consentire all’umidità di entrare nell’involucro.

Quando l’umidità raggiunge i contatti, inizia a formarsi corrosione. Con il tempo, la resistenza aumenta e i guasti elettrici intermittenti diventano più frequenti.

Viti dei morsetti allentate

Le vibrazioni restano una sfida costante negli ambienti industriali.

Macchine, pompe, compressori e sistemi idraulici generano continuamente movimenti meccanici che possono allentare gradualmente i collegamenti elettrici.

I terminali allentati aumentano la resistenza, generano calore e causano un funzionamento instabile delle valvole. L’ispezione periodica dovrebbe quindi far parte di qualsiasi programma di manutenzione preventiva.

Scelta errata della tensione

Le sostituzioni sul campo vengono spesso eseguite durante interventi di manutenzione d’emergenza. Purtroppo, è anche il momento in cui è più probabile commettere errori.

L’installazione di un connettore con circuito LED, componente di soppressione o tensione nominale errati può causare problemi operativi immediati o guasti prematuri.

I tecnici devono sempre verificare le specifiche elettriche, anziché basarsi esclusivamente sull’aspetto fisico.

Componenti di soppressione soggetti a invecchiamento

I varistori e gli altri dispositivi di protezione assorbono energia elettrica per tutta la loro vita utile.

Sebbene possano resistere a migliaia di eventi transitori, non sono eterni. Nelle applicazioni ad alta frequenza di ciclo, i componenti di soppressione si degradano gradualmente e perdono efficacia.

Gli impianti che registrano guasti ripetuti delle schede di uscita dovrebbero prendere in considerazione l’ispezione dei dispositivi di protezione di campo nell’ambito dell’analisi delle cause alla radice.

Considerazioni sulla scelta per gli ingegneri dell’automazione

La scelta di un connettore DIN richiede più del semplice abbinamento della corretta distanza tra i pin.

Un connettore dovrebbe essere considerato parte dell’architettura complessiva di controllo, non un componente isolato. Le prestazioni elettriche, le condizioni ambientali, la strategia di manutenzione e gli obiettivi di affidabilità del sistema dovrebbero influenzare la scelta finale.

Nella valutazione dei connettori DIN, gli ingegneri dovrebbero considerare:

• Tipo di connettore (A, B o C)
• Tensione di esercizio
• Requisiti per applicazioni in CA o CC
• Requisiti di protezione contro l’ingresso
• Esposizione ambientale
• Indicatore LED integrato
• Protezione con varistore o diodo
• Accessibilità per la manutenzione
• Frequenza di commutazione prevista
• Costo del ciclo di vita, non solo prezzo di acquisto

Negli impianti controllati da PLC, un cablaggio di campo affidabile è importante quanto la scelta del controllore. I dispositivi di protezione, la qualità dell’alimentazione e la progettazione dei connettori influenzano tutti le prestazioni del sistema nel tempo. Le tecnologie correlate sono disponibili nelle nostre collezioni Alimentazione industriale e Comunicazione e networking.

I sistemi di automazione più efficienti raramente sono quelli dotati dell’hardware più avanzato. Sono invece sistemi in cui ogni componente, dall’armadio di controllo al connettore della valvola, è stato selezionato tenendo conto dell’affidabilità, della manutenibilità e del funzionamento a lungo termine.
