La continua accelerazione dell'ottimizzazione degli impianti industriali ha spinto gli ambienti produttivi convenzionali verso paradigmi altamente integrati come l'Industria 4.0, le fabbriche intelligenti e i magazzini completamente autonomi e operativi a luci spente. All'interno di questi ecosistemi altamente automatizzati, sofisticati asset elettronici operano senza interruzioni. Che si tratti di fornire un'alimentazione pulita e regolata a un braccio robotico multiasse impegnato in saldature automobilistiche di precisione o di mantenere stabile la tensione di sensori wireless a basso consumo, impiegati per il monitoraggio remoto delle condizioni dei macchinari, i convertitori AC-DC industriali costituiscono il collegamento architetturale di base. Colmano il divario tra le linee di distribuzione ad alta tensione dell'impianto e i circuiti di controllo digitali sensibili.

Con l'aumento della densità e della compattezza di questi asset di automazione, i vincoli ingegneristici, i requisiti di conformità normativa e le specifiche tecniche che regolano le architetture degli alimentatori sono diventati esponenzialmente più rigorosi. Progettare o selezionare un sottosistema di alimentazione ottimale non è più una considerazione secondaria: è una variabile operativa critica che determina direttamente la disponibilità del sistema, i profili termici e la protezione a lungo termine dall'obsolescenza hardware dai costi elevati.

L'intersezione tra rettificazione e infrastruttura del reparto produttivo industriale

La rettificazione negli impianti industriali richiede alimentatori altamente specializzati, capaci di operare in condizioni ambientali gravose. A differenza dei normali alimentatori commerciali, i convertitori AC-DC destinati ai reparti produttivi sono integrati direttamente in ambienti hardware complessi e critici per la sicurezza. Tra questi rientrano azionamenti servo AC multiasse, apparecchiature di produzione per impieghi gravosi, chiller HVAC commerciali, inverter di frequenza per i processi principali e sistemi di illuminazione industriale ausiliaria ad alta intensità. Inoltre, forniscono le tensioni essenziali del bus CC interno necessarie per strumenti di campo, sensori di prossimità, riscaldatori, interfacce uomo-macchina (HMI) e moduli di elaborazione centrali.

Figura 1. Gli impianti di produzione e logistica automatizzati in modo continuo dipendono fortemente da alimentatori AC-DC ad alta tensione affidabili.

Poiché questi sottosistemi sono fisicamente integrati accanto a dispositivi di controllo critici, qualsiasi guasto nella catena di conversione della potenza neutralizza immediatamente l'architettura di automazione circostante. Ad esempio, se il circuito di regolazione dell'alimentazione ausiliaria all'interno di un nodo principale di elaborazione riduce la tensione, l'intera zona di produzione passa a uno stato di guasto non gestito. Di conseguenza, i moderni alimentatori industriali devono essere progettati per attenuare simultaneamente diverse problematiche elettriche e ambientali fondamentali.

Principali ostacoli ingegneristici nella moderna conversione di potenza

Con l'aumento delle capacità di elaborazione, i responsabili degli stabilimenti e i progettisti di sistemi continuano ad aumentare i parametri prestazionali della distribuzione dell'alimentazione ausiliaria. Questa tendenza costringe i progettisti di alimentatori a bilanciare parametri fisici ed elettrici contrastanti. I principali ostacoli ingegneristici riscontrati durante questo processo includono l'efficienza di conversione, la dissipazione termica localizzata, la riduzione delle dimensioni, la logica di protezione multilivello e i cicli di obsolescenza dei componenti.

Efficienza di conversione e requisiti di potenza in standby

L'efficienza di conversione, definita matematicamente come la potenza attiva in uscita divisa per la potenza totale in ingresso ($P_{out} / P_{in}$), rappresenta un obiettivo progettuale primario nelle moderne architetture di alimentazione. Storicamente, le efficienze tipiche della conversione ausiliaria CA-CC si aggiravano intorno all'80%. Tuttavia, nell'ambito delle moderne iniziative di produzione sostenibile e dei rigorosi limiti termici degli involucri, gli ambienti industriali contemporanei richiedono efficienze di conversione comprese tra il 90% e il 95%.

Un aspetto fondamentale di questa sfida consiste nel ridurre al minimo il consumo energetico quando un dispositivo passa in modalità standby o a basso carico. Nelle operazioni su larga scala che utilizzano migliaia di dispositivi di campo distribuiti, il consumo parassita cumulativo dei sistemi di standby inefficienti impone alla struttura un carico finanziario ed elettrico significativo. Raggiungere un'elevata efficienza sull'intero spettro di carico richiede topologie di commutazione avanzate e circuiti integrati di controllo intelligenti (IC) che riducano dinamicamente il consumo energetico quando la richiesta di elaborazione attiva diminuisce.

Dinamiche della generazione e dissipazione localizzata del calore

Qualsiasi differenza tra la potenza in ingresso e quella in uscita utilizzata rappresenta una perdita energetica immediata che si manifesta sotto forma di generazione localizzata di calore. La gestione di questa energia termica è fondamentale. Temperature operative interne eccessive accelerano il degrado dei componenti elettronici vicini, causando l'essiccamento dei condensatori elettrolitici di filtraggio, instabilità del pilotaggio dei gate e guasti prematuri dei microchip.

Per prevenire danni termici localizzati, i tradizionali progetti di alimentatori industriali fanno ampio affidamento su dissipatori passivi in alluminio per allontanare il calore dai transistor di potenza. Nelle applicazioni ad alta potenza, i progettisti devono spesso aggiungere ventole di raffreddamento attive per mantenere sicure le temperature interne. Tuttavia, l'aggiunta di ventole e grandi dissipatori introduce nuovi problemi: aumenta le dimensioni fisiche complessive del modulo, introduce componenti soggetti a usura meccanica che possono guastarsi, riduce l'efficienza volumetrica complessiva e aumenta il costo totale della distinta base (BOM).

Riduzione delle dimensioni dell'involucro e ottimizzazione dello spazio

I moderni armadi di controllo industriale privilegiano configurazioni ad alta densità su guida DIN e telai macchina altamente integrati. Questo cambiamento strutturale richiede alimentatori con fattori di forma più compatti e un numero complessivo inferiore di componenti. Ridurre l'ingombro fisico offre ai team sul campo maggiore flessibilità durante le installazioni, semplifica la progettazione della disposizione nell'armadio e riduce i costi di spedizione e produzione.

Tuttavia, ottenere una riduzione significativa delle dimensioni è difficile con i componenti convenzionali. La necessità di includere grandi strutture magnetiche, ingombranti condensatori per il filtraggio della linea, sistemi passivi di gestione termica e ventole di raffreddamento attive è direttamente in conflitto con l'obiettivo di creare un modulo di alimentazione compatto. Per superare questo ostacolo è necessario abbandonare le configurazioni discrete a favore di topologie a stato solido altamente integrate.

Funzioni di protezione per un funzionamento sicuro multilivello

Per mantenere l'affidabilità operativa in un ambiente industriale soggetto a variazioni, un convertitore CA-CC industriale deve includere robusti circuiti di protezione fisica ad azione rapida. Queste funzioni di sicurezza proteggono sia l'alimentatore stesso sia i componenti di automazione a valle dalle anomalie elettriche più comuni. Queste protezioni sono generalmente organizzate in tre livelli chiave:

• Protezione dell'ingresso: Comprende il clamp attivo contro le sovratensioni per bloccare i picchi provenienti dalla rete, insieme al blocco per sottotensione in ingresso (UVLO), che disabilita correttamente l'alimentatore se la tensione di linea scende al di sotto delle soglie operative, prevenendo funzionamenti irregolari durante i cali di tensione.
• Protezione dell'uscita: Include l'isolamento istantaneo dai cortocircuiti, la limitazione continua della corrente in caso di sovraccarico, il blocco della tensione inversa e una precisa protezione da sovratensione in uscita (OVP), per proteggere i delicati microprocessori a valle dai picchi di tensione.
• Protezione dalla temperatura: Utilizza sofisticati circuiti di arresto termico (TSD) per monitorare continuamente le giunzioni interne, riducendo in sicurezza la potenza in uscita o disabilitandola se l'autoriscaldamento o la temperatura ambiente superano i limiti di sicurezza previsti dal progetto.

Integrare queste linee separate di monitoraggio analogico mediante componenti discreti aumenta la complessità del circuito, compromettendo direttamente gli obiettivi di riduzione delle dimensioni. Risolvere questo conflitto richiede l'adozione di circuiti integrati di controllo monolitici avanzati, che integrano direttamente questi circuiti di protezione su un singolo substrato di silicio.

Obsolescenza dei prodotti e rischi del ciclo di vita a lungo termine

L'obsolescenza dei componenti rappresenta un rischio costoso per i responsabili degli impianti industriali e i produttori di apparecchiature originali (OEM). A differenza dell'elettronica di consumo, caratterizzata da cicli di vita brevi, i macchinari industriali, la strumentazione sul campo e gli impianti di processo sono progettati per funzionare per un decennio o più. Se il produttore interrompe la produzione di un chip convertitore CA-CC selezionato, gli ingegneri devono affrontare un ciclo di riprogettazione forzata costoso e destabilizzante.

Le conseguenze di una riprogettazione forzata vanno ben oltre una semplice revisione della scheda elettronica. La modifica di uno stadio di potenza altera il profilo di compatibilità elettromagnetica (EMC) del sistema. Questa modifica richiede che l'intero gruppo venga sottoposto a una nuova serie completa di test di conformità relativi alle emissioni e all'immunità. L'onere finanziario associato, che comprende il tempo degli ingegneri, i costi dei test di laboratorio e la ripresentazione di un'ampia documentazione normativa agli enti di sicurezza, può rapidamente far sforare il budget di progettazione. Di conseguenza, garantire la disponibilità dei componenti per l'intero ciclo di vita a lungo termine è un requisito fondamentale nelle valutazioni iniziali del progetto.

Topologie per stadi di potenza ad alte prestazioni

Per superare questi ostacoli combinati, i moderni progetti di alimentatori sfruttano una triade di tecnologie avanzate: circuiti integrati altamente integrati per il controllo dell'alimentazione, topologie di sistemi a commutazione ad alta frequenza e semiconduttori di potenza in carburo di silicio (SiC) a banda proibita ampia.

Circuiti integrati monolitici per il controllo dell'alimentazione

Passare da un layout con componenti discreti a un circuito integrato monolitico di controllo dell'alimentazione consente ai progettisti di integrare molteplici funzioni operative e di protezione su un singolo die semiconduttore. Questo elevato livello di integrazione riduce drasticamente il numero totale di componenti esterni e minimizza lo spazio sulla scheda richiesto dai circuiti di alimentazione ausiliari.

Oltre a ottimizzare il layout delle schede, i circuiti integrati di controllo avanzati offrono una maggiore affidabilità riducendo al minimo il numero di giunti di saldatura fisici, che rappresentano comuni punti di guasto negli ambienti industriali soggetti a forti vibrazioni. Questi dispositivi intelligenti ottimizzano l’erogazione della potenza attraverso schemi di modulazione avanzati, gestiscono le modalità standby a basso consumo e coordinano le risposte delle protezioni integrate. Inoltre, i principali fornitori di semiconduttori spesso offrono progetti di riferimento già validati, aiutando gli ingegneri ad accelerare i cicli di sviluppo e a ridurre il time-to-market.

Sistemi di commutazione ad alta frequenza rispetto ai tradizionali trasformatori lineari

L’implementazione di topologie di alimentatori a commutazione ad alta frequenza (SMPS) rappresenta un importante cambiamento architetturale rispetto ai tradizionali trasformatori lineari alla frequenza di rete. Sebbene i trasformatori lineari siano semplici, sono pesanti, ingombranti e altamente inefficienti, poiché dissipano una parte significativa dell’energia sotto forma di calore.

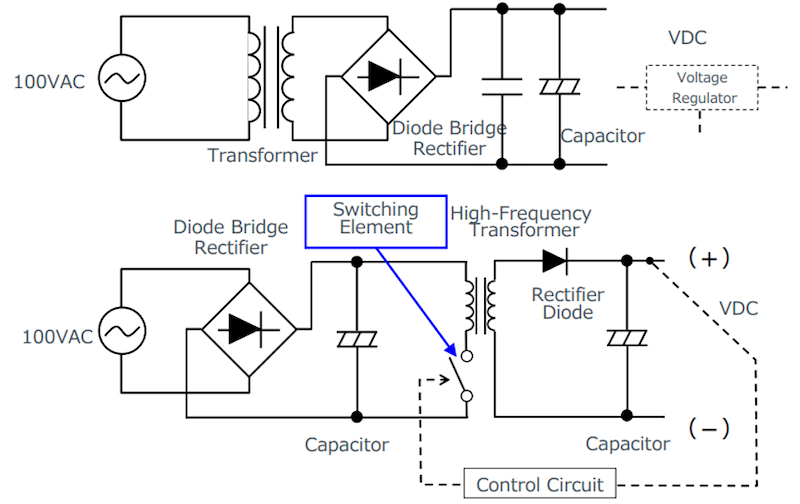

Figura 3. Confronto tra le topologie strutturali di un layout con trasformatore lineare tradizionale e di un moderno circuito di commutazione a stato solido ad alta frequenza.

Utilizzando un sistema di commutazione a stato solido, la tensione CA in ingresso viene prima raddrizzata in un bus CC ad alta tensione, quindi commutata ad alte frequenze, spesso da decine a centinaia di kilohertz, attraverso un trasformatore ad alta frequenza molto più piccolo e leggero. Sebbene questo approccio richieda una logica di controllo e componenti di commutazione di potenza più complessi, riduce drasticamente le dimensioni e il peso degli elementi magnetici, aumentando significativamente l’efficienza di conversione e riducendo le perdite termiche.

Per gli ingegneri incaricati di ottimizzare l’infrastruttura dello stabilimento, l’aggiornamento delle sezioni di distribuzione dell’alimentazione dei pannelli di controllo principali va di pari passo con l’ammodernamento dell’infrastruttura di rete più ampia. La scelta di alimentatori interni ad alta efficienza garantisce che i nodi di comunicazione e networking adiacenti non siano ostacolati dall’eccessivo calore all’interno dell’armadio, favorendo una trasmissione stabile dei dati in tutto lo stabilimento.

Il passaggio dai MOSFET in silicio ai MOSFET in carburo di silicio (SiC)

La scelta del materiale semiconduttore di potenza influisce direttamente sui limiti ultimi delle topologie di commutazione ad alta frequenza. Mentre i transistor di potenza convenzionali in silicio (Si) raggiungono chiari limiti prestazionali in termini di tensione di blocco, frequenza di commutazione e conducibilità termica, la tecnologia al carburo di silicio (SiC) ad ampio bandgap offre una valida alternativa.

I MOSFET SiC presentano una rigidità dielettrica critica, relativa alla tensione di rottura del campo elettrico, quasi dieci volte superiore a quella del silicio tradizionale. Ciò consente loro di gestire tensioni di rottura estremamente elevate (come 1700 V o superiori) all'interno di un package compatto e a basso profilo per il montaggio superficiale. Inoltre, i dispositivi SiC presentano una minore resistenza allo stato attivo ($R_{DS(on)}$), che riduce al minimo le perdite di conduzione, e una capacità parassita significativamente inferiore, che riduce drasticamente le perdite di commutazione ad alta frequenza.

Figura 4. Confronto delle prestazioni di efficienza che mostra le perdite operative ridotte delle architetture MOSFET SiC rispetto ai dispositivi Si tradizionali in condizioni di carico equivalenti.

Poiché il carburo di silicio può funzionare in sicurezza a temperature massime di giunzione più elevate, i requisiti di gestione termica esterna possono essere significativamente ridotti. Ciò consente ai team di progettazione di ridurre le dimensioni o eliminare i grandi dissipatori di calore in alluminio e le ventole di raffreddamento attive, favorendo una miniaturizzazione senza precedenti e riducendo i costi complessivi di assemblaggio del sistema.

Profilo applicativo pratico: azionamento servo industriale

Per analizzare l'implementazione pratica di questi principi di alimentazione integrata, consideriamo i parametri ingegneristici necessari per progettare una sezione di alimentazione ausiliaria per un sistema di azionamento servo per robot industriali automatizzato, a più assi e con ingresso a 400 VAC:

• Tensione di ingresso principale e potenza target: ingresso nominale di rete a 400 VAC che fornisce un'uscita CC stabile di 48 W.
• Spettro delle frequenze operative: frequenza di commutazione massima prevista di 120 kHz.
• Assorbimento di corrente continuo normale: corrente operativa nominale di 600 µA.
• Limitazioni della corrente di standby/burst: limitata a 500 µA in condizioni di carico leggero.
• Ambiente termico circostante: intervallo operativo sicuro da 20 Celsius a 95 Celsius.
• Vincolo del package meccanico: package a basso profilo per il montaggio superficiale automatizzato (ad esempio, TO263-7L).
• Protocolli di sicurezza essenziali: circuiti integrati UVLO e di protezione da sovratensione in uscita ad alta velocità.

Per soddisfare questi obiettivi ambiziosi rispettando al contempo rigorosi limiti di budget e spazio, gli sviluppatori si allontanano spesso dai tradizionali progetti discreti multi-chip. Si rivolgono invece a soluzioni avanzate in un unico package, come le tecnologie di alimentazione sviluppate da ROHM Semiconductor con la serie BM2SC12xFP2-LBZ, in particolare il modello BM2SC121FP2-LBZ.

Figura 5. Un circuito integrato convertitore CA-CC industriale per montaggio superficiale, con un semiconduttore di potenza al carburo di silicio da 1700 V integrato.

L'analisi delle specifiche del dispositivo conferma la sua piena compatibilità con i requisiti dell'applicazione per azionamenti robotici:

• Idoneità all'applicazione: ottimizzato in fabbrica per la rettificazione di linee a 400 VAC ad alta tensione, con erogazione fino a 48 W.
• Profilo del consumo di corrente: assorbe 800 µA continui durante i normali cicli operativi e limita il consumo a 500 µA durante le modalità burst.
• Intervallo di frequenza: frequenza di commutazione nominale fino a 120 kHz.
• Intervallo di temperatura operativa esteso: classificazione industriale da -40 Celsius a +105 Celsius.
• Componenti di sicurezza integrati: include UVLO, OVP e un circuito di spegnimento termico (TSD) altamente preciso.

Questo circuito integrato di potenza utilizza uno schema di commutazione quasi-risonante (QR) specializzato. Questa topologia di controllo consente una commutazione dolce, riducendo drasticamente le emissioni di interferenze elettromagnetiche (EMI) ad alta frequenza rispetto alle configurazioni PWM standard a commutazione rigida. Inoltre, integra un robusto MOSFET SiC da 1700 V / 1,12 Ω direttamente accanto alla logica di controllo, all'interno di un compatto package TO263-7L per montaggio superficiale.

La scelta di un dispositivo altamente integrato affronta direttamente i principali ostacoli ingegneristici descritti di seguito:

• Minimizzazione dell'impronta EMI: il funzionamento quasi-risonante a commutazione dolce riduce i picchi di rumore ad alta frequenza, consentendo ai progettisti di ridurre le dimensioni dei choke di modo comune e delle reti di filtraggio esterne.
• Riduzione delle perdite di conversione: grazie all'impiego di un canale avanzato in carburo di silicio al posto del silicio convenzionale, le perdite di conduzione e di commutazione diminuiscono fino al 28%, con un miglioramento immediato del 5% dell'efficienza complessiva.
• Ottimizzazione della modalità standby: il consumo di corrente in standby scende ad appena 19 µA, mentre il funzionamento automatico in modalità burst si attiva con carichi leggeri per preservare l'efficienza.
• Miniaturizzazione del sistema: il package per montaggio superficiale misura appena 10,18 mm x 15,5 mm x 4,43 mm, liberando spazio prezioso sul circuito stampato.
• Ottimizzazione della distinta base e dell'assemblaggio: questa architettura monolitica sostituisce fino a 12 componenti discreti, tra cui il controller PWM separato, i due MOSFET Si da 800 V, diversi diodi Zener di clamp ad alta tensione e le resistenze di bilanciamento, eliminando completamente la necessità di un dissipatore esterno in alluminio.

Figura 6. Confronto schematico che illustra un circuito di alimentazione tradizionale complesso e composto da più componenti rispetto a uno stadio di alimentazione integrato monolitico altamente ottimizzato.

Eliminando numerosi componenti discreti, il layout del circuito risulta notevolmente semplificato, come illustrato nella Figura 6. La riduzione diretta del numero fisico di componenti diminuisce la probabilità di guasto, producendo uno stadio di alimentazione intrinsecamente più affidabile per i reparti produttivi critici.

Inoltre, la selezione di componenti supportati da garanzie estese sul ciclo di vita dei prodotti industriali offre una protezione contro l’obsolescenza prematura. Garantire una fornitura ininterrotta di componenti per 5-10 anni protegge i team di ingegneria da improvvisi test di conformità non preventivati e da costose rivalidazioni dei sistemi.

Sintesi delle moderne architetture di controllo dell’alimentazione

Con la continua integrazione delle tecnologie di automazione intelligente negli ambienti di controllo industriale, la dipendenza operativa da stadi di alimentazione ausiliaria ad alta efficienza e ingombro ridotto è destinata ad aumentare. Sia che si implementino aggiornamenti all’interno di un sistema di controllo DCS centralizzato, sia che si aggiornino blocchi di campo terminali autonomi, i vecchi e inefficienti schemi discreti di rettificazione lineare non sono più tecnicamente né finanziariamente sostenibili.

Il raggiungimento degli odierni obiettivi di efficienza, ingombro e gestione termica richiede l’adozione di architetture di alimentazione integrate. L’impiego di controller di commutazione ad alta frequenza, circuiti integrati di controllo monolitici con circuiti di protezione integrati e transistor di potenza SiC a banda proibita larga consente ai progettisti di realizzare sistemi di conversione dell’energia robusti e altamente affidabili, capaci di supportare le operazioni automatizzate per anni.
