Binder lancia connettori circolari NCC con protezione integrata per interfacce non accoppiate
Binder ha lanciato la famiglia di connettori NCC per risolvere il problema dei contatti esposti nei connettori non accoppiati. Il design utilizza un sistema ...
Binder presenta la famiglia di connettori NCC con protezione integrata
Binder ha presentato una nuova soluzione di connettori circolari denominata famiglia Not Connected Closed (NCC). Il design affronta un problema comune nei sistemi di automazione industriale, in cui i contatti elettrici rimangono esposti quando i connettori vengono scollegati. Il sistema NCC utilizza un meccanismo di tenuta a molla all’interno del connettore femmina da pannello, che copre automaticamente i contatti e li protegge dalla contaminazione ambientale.

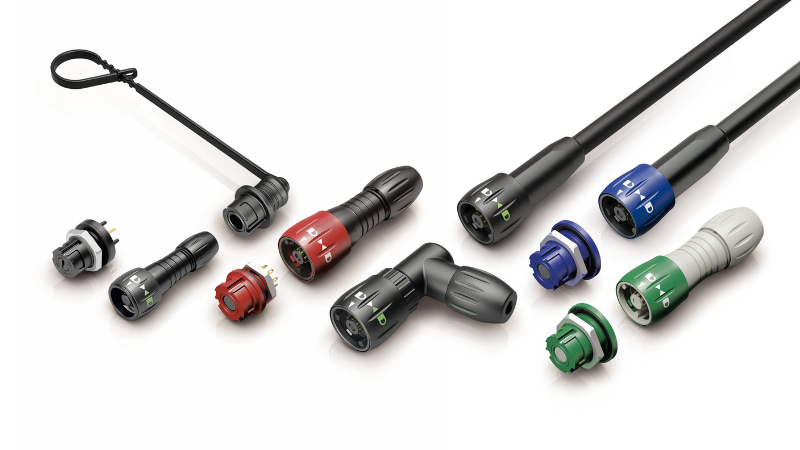

La famiglia di connettori circolari NCC è disponibile nelle varianti subminiaturizzata e miniaturizzata. Immagine per gentile concessione di Binder.
Eliminazione dei rischi di esposizione nei connettori industriali non accoppiati
Nei connettori circolari tradizionali, la protezione è garantita solo quando sono completamente accoppiati. Una volta scollegata, l’interfaccia montata sul pannello rimane esposta a polvere, umidità e contaminanti industriali. Nel tempo, questa esposizione può ridurre l’affidabilità elettrica e abbreviare la durata utile del connettore.
Il design NCC risolve questo problema mantenendo chiusa l’interfaccia anche quando il connettore è scollegato. Il connettore femmina da pannello include una copertura integrata a molla che si chiude automaticamente quando la spina viene rimossa. Quando viene inserito un connettore, la copertura si apre meccanicamente per consentire il contatto elettrico, eliminando la necessità di cappucci protettivi esterni.
Le serie 670 e 770 progettate per applicazioni industriali e medicali
La famiglia NCC comprende connettori delle serie 670 e 770. La serie 670 è un formato subminiaturizzato con cinque pin di contatto, mentre la serie 770 è un design miniaturizzato che supporta fino a otto pin. Entrambe le versioni sono destinate ad applicazioni di segnale e a bassa potenza nei sistemi industriali.
I corpi utilizzano materiali plastici privi di DEHP per soddisfare i requisiti ambientali e di sicurezza. A seconda della serie, i connettori offrono diversi gradi di protezione contro l’ingresso. La serie 670 offre una protezione IP54 quando è accoppiata e fino a IP67 in condizioni di connessione completa, mentre la serie 770 mantiene la protezione IP67 sia nello stato connesso sia in quello disconnesso.
I connettori NCC sono progettati per applicazioni industriali, di test e misurazione e medicali. Immagine per gentile concessione di Adobe Stock.
Design ad alta affidabilità con sistema di bloccaggio a baionetta
I connettori NCC utilizzano un meccanismo di bloccaggio a baionetta per consentire un accoppiamento rapido e sicuro. Ciò permette agli operatori di collegare e scollegare il sistema con una semplice rotazione, invece di ricorrere a un fissaggio filettato. Una volta inserito, il sistema di bloccaggio resiste alle vibrazioni e agli scollegamenti accidentali, favorendo un funzionamento stabile negli ambienti industriali dinamici.
La serie 670 supporta più di 1.000 cicli di accoppiamento, mentre la serie 770 è classificata per oltre 5.000 cicli. Questa robustezza rende i connettori adatti a sistemi di test, apparecchiature di laboratorio e dispositivi industriali modulari in cui è necessario effettuare frequenti ricollegamenti senza riduzioni delle prestazioni.
Applicazioni conformi ai requisiti medicali e industriali
La serie 770 è disponibile anche in una versione di grado medicale progettata per gli ambienti sanitari. È conforme agli standard ISO 10993-5 per i test di citotossicità, garantendo la sicurezza dei materiali nelle applicazioni medicali. Ciò rende il connettore adatto ad apparecchiature diagnostiche e dispositivi clinici in cui affidabilità e biocompatibilità sono fondamentali.
Il punto di vista del settore sul design della protezione dei connettori
La contaminazione dei connettori rimane un problema persistente nei sistemi di automazione industriale, in particolare negli ambienti caratterizzati da polvere, umidità o frequenti cicli di manutenzione. Design come NCC migliorano l’affidabilità del sistema affrontando l’esposizione direttamente a livello dell’interfaccia, invece di affidarsi ad accessori esterni. Questo approccio riflette una tendenza più ampia verso la protezione integrata nella moderna progettazione dei connettori.
Informazioni sull’autore
Lin Haoyu si occupa di automazione industriale, sistemi di interconnessione elettrica e sviluppi tecnologici nel settore manifatturiero.
