Il rilevamento della posizione nei sistemi pneumatici richiede spesso più componenti e cablaggi. Festo affronta questa sfida con una soluzione compatta progettata per l’integrazione diretta nei design degli attuatori esistenti.

Il trasmettitore di posizione SDAC-MHS è progettato per semplificare l’installazione migliorando al contempo la precisione nelle applicazioni di controllo del movimento.

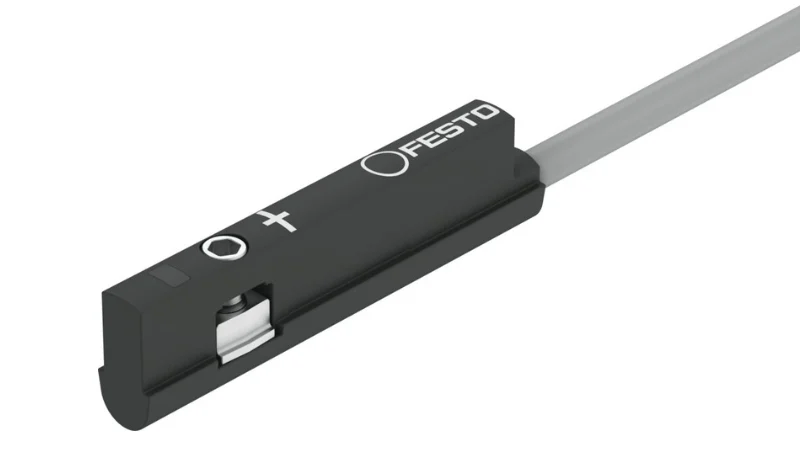

Trasmettitore di posizione SDAC-MHS per il monitoraggio di cilindri e pinze. Immagine per gentile concessione di Festo.

Design compatto per l’integrazione in cave a C

L’SDAC-MHS utilizza il rilevamento a effetto Hall per monitorare il movimento del pistone all’interno dei cilindri pneumatici. Si monta direttamente in una cava a C, consentendo il rilevamento senza contatto della posizione tramite la variazione del campo magnetico.

Questo design elimina la necessità di sensori esterni ingombranti. Inoltre, preserva l’intera corsa dell’attuatore, un aspetto fondamentale nei sistemi di automazione compatti.

Rispetto alle configurazioni tradizionali, le dimensioni ridotte aiutano a mantenere l’efficienza del carico utile nelle pinze robotiche e nei piccoli gruppi di movimentazione.

Sostituire più componenti con un unico dispositivo

Il trasmettitore può funzionare sia come sensore di posizione continua sia come dispositivo con due uscite di commutazione. In molte applicazioni, ciò sostituisce due sensori di prossimità e il relativo cablaggio.

Questo approccio riduce i tempi di installazione e semplifica la manutenzione. Inoltre, diminuisce il rischio di errori di cablaggio nei quadri di controllo ad alta densità.

Uscita e integrazione flessibili

L’SDAC-MHS supporta diversi formati di uscita, tra cui segnali di commutazione digitali e un’uscita analogica da 0–10 V. Le versioni IO-Link consentono la configurazione dei parametri e la diagnostica tramite un singolo cavo.

Questa flessibilità facilita l’integrazione in diverse architetture di controllo, compresi i sistemi di automazione basati su PLC.

Elevata risoluzione e adeguatezza alle applicazioni

Il sensore offre una risoluzione di posizione fino a 0,05 mm. Questo livello di precisione supporta applicazioni che richiedono un controllo del movimento ripetibile, come le operazioni di pick-and-place.

Le varianti disponibili includono diversi campi di rilevamento, gradi di protezione e configurazioni dei cavi. Ciò consente l’adattamento sia ad ambienti puliti sia a condizioni industriali più gravose.

Campi di rilevamento disponibili per il trasmettitore SDAC-MHS. Immagine per gentile concessione di Festo.

Il ruolo nell’automazione moderna

Le soluzioni di rilevamento compatte come SDAC-MHS riflettono una tendenza più ampia verso l’integrazione e la semplificazione nella progettazione dell’automazione.

Invece di aggiungere componenti, gli ingegneri cercano sempre più spesso di combinare rilevamento, controllo e comunicazione in un numero minore di dispositivi.

Ciò non solo riduce la complessità dell’hardware, ma migliora anche l’affidabilità del sistema nel tempo.

Autore: Daniel Mercer

Ruolo: Specialista dell’automazione industriale

Esperienza: oltre 12 anni nei sistemi di controllo del movimento, nell’automazione pneumatica e nell’integrazione di sensori per ambienti manifatturieri.
