La robotica mobile acquisisce un nodo di potenza più compatto

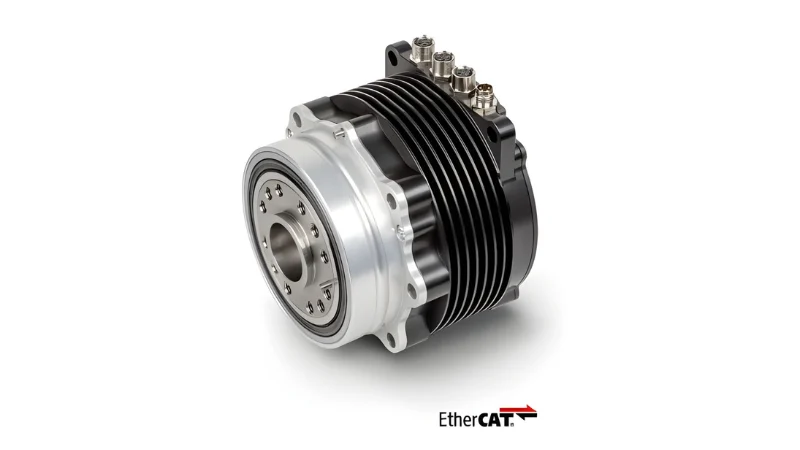

Electromate ha presentato il giunto ad alta efficienza maxon HEJ 90, un attuatore altamente integrato progettato per la robotica mobile di nuova generazione. L’unità combina motore, riduttore, elettronica di azionamento e sensori in un’architettura sigillata, progettata per affrontare le esigenze del movimento nel mondo reale.

Questa novità riflette la crescente spinta del settore verso giunti robotici completamente integrati. Oggi gli ingegneri danno priorità all’efficienza energetica, alla riduzione dei cablaggi e alla densità meccanica rispetto alle configurazioni di attuatori modulari.

Densità di coppia e design elettromeccanico compatto

L’HEJ 90 offre una coppia di picco fino a 140 Nm, con configurazioni che possono raggiungere valori superiori grazie a una messa a punto specializzata. Questo livello di potenza lo colloca a pieno titolo nella classe degli attuatori robotici compatti per impieghi gravosi.

Nonostante le prestazioni, il giunto mantiene un formato compatto, con una massa inferiore a 2 kg. Questo equilibrio consente agli ingegneri di progettare sistemi robotici con gambe o ruote più leggeri senza sacrificare la forza erogata.

Il rendimento raggiunge l’86%, riducendo le perdite termiche durante il funzionamento continuo. Questa efficienza è fondamentale nelle piattaforme autonome alimentate a batteria.

Stack di movimento integrato in un’unità sigillata

L’HEJ 90 integra un motore brushless, un riduttore di precisione, l’elettronica servo e i sistemi di retroazione in un unico involucro. Questo elimina i cablaggi esterni dell’azionamento e riduce la complessità dell’assemblaggio a livello di sistema.

La doppia capacità di comunicazione consente il controllo in tempo reale all’interno di architetture distribuite. Gli ingegneri possono implementare movimenti sincronizzati su più assi senza armadi di azionamento separati.

Il giunto supporta anelli di controllo basati su EtherCAT con cicli di aggiornamento rapidi. Questo migliora la reattività dei movimenti in ambienti dinamici, come terreni irregolari o spazi collaborativi uomo-robot.

Le condizioni operative definiscono le priorità progettuali

L’HEJ 90 è destinato ad ambienti in cui i robot devono operare al di fuori dei pavimenti industriali controllati. La resistenza a polvere, umidità e vibrazioni diventa un requisito fondamentale, non più una caratteristica opzionale.

Il grado di protezione IP67 protegge l’unità dalle condizioni esterne più difficili. Il monitoraggio termico interno e il raffreddamento attivo garantiscono un funzionamento stabile sotto carico continuo.

La capacità di dissipazione del calore raggiunge circa 250 W in condizioni di raffreddamento forzato. Ciò rende possibile il funzionamento prolungato ad alta coppia nei cicli più impegnativi.

Dove i giunti compatti cambiano la progettazione dei sistemi

Robot con gambe, sistemi autonomi per le consegne e manipolatori mobili traggono tutti vantaggio dai giunti integrati. Queste piattaforme devono affrontare la complessità dei cablaggi e i vincoli di spazio tipici delle configurazioni tradizionali degli attuatori.

Integrando l’elettronica di controllo all’interno del giunto, i progettisti dei sistemi riducono i punti di guasto e migliorano l’affidabilità meccanica. La gestione dei cavi diventa notevolmente più semplice nei robot a più assi.

Questa architettura è inoltre in linea con le tendenze più ampie nel campo del movimento, visibili in piattaforme avanzate come gli ecosistemi di servoazionamenti, dove l’intelligenza si sposta più vicino al carico.

Il settore accelera verso l’azionamento integrato

La robotica si sta allontanando dagli armadi di azionamento centralizzati. Al contrario, ogni giunto agisce ora come un nodo intelligente indipendente all’interno di una rete di controllo distribuita.

Questo cambiamento migliora la scalabilità nei sistemi con più arti. Riduce inoltre i tempi di messa in servizio degli assemblaggi robotici complessi.

L’HEJ 90 rappresenta chiaramente questa direzione, in cui la densità delle prestazioni e l’integrazione prevalgono sulla separazione modulare.

Prospettiva ingegneristica sull’approccio dell’HEJ 90

L’approccio di Electromate non ridefinisce la teoria del movimento robotico. Piuttosto, perfeziona il modo in cui coppia, sensori ed elettronica di controllo convergono fisicamente all’interno di un giunto.

Questo perfezionamento è importante nella robotica mobile, dove ogni grammo, watt e millimetro influenza le prestazioni del sistema.

L’HEJ 90 dimostra come oggi la progettazione degli attuatori definisca le capacità di un robot tanto quanto gli algoritmi software di controllo.

*Daniel Reeve, reporter di sistemi industriali con 12 anni di esperienza nel controllo del movimento e nell’integrazione della robotica, ha precedentemente lavorato a progetti di architetture servo che coinvolgevano sistemi di automazione Siemens, ABB e FANUC.*
