La progettazione elettrica e quella meccanica non sono più discipline separate

L’ingegneria elettromeccanica è spesso associata a dispositivi singoli come relè, solenoidi, contattori, motori e attuatori. In ogni esempio, l’energia elettrica produce movimento o controlla un’azione meccanica.

Lo sviluppo moderno dei prodotti si estende ben oltre questi singoli componenti. Oggi quasi ogni prodotto elettronico dipende dallo stretto coordinamento tra design industriale, ingegneria meccanica, ingegneria elettrica e sviluppo di circuiti stampati.

Una scheda elettronica non può essere progettata indipendentemente dal suo involucro. I connettori devono allinearsi alle aperture esterne. I pulsanti devono trovarsi dietro superfici accessibili. I display devono rimanere visibili attraverso le cornici. I fori di fissaggio devono corrispondere ai supporti meccanici. I componenti che generano calore devono rimanere entro limiti termici accettabili.

Inoltre, non è possibile finalizzare l’involucro senza comprendere il PCB. Le altezze dei componenti influenzano i giochi interni. I percorsi dei cavi influenzano la geometria delle pareti. L’accesso per la manutenzione determina la posizione del coperchio. La compatibilità elettromagnetica può richiedere schermature, elementi di messa a terra o separazione tra i circuiti di potenza e di segnale.

Questa relazione rappresenta un livello superiore di integrazione elettromeccanica. Collega la struttura fisica del prodotto al sistema elettrico che ne determina il funzionamento.

Figura 1. Un assemblaggio elettromeccanico rappresentativo che combina un PCB, un involucro, interruttori, connettori ed elementi di fissaggio meccanici.

In un assemblaggio tipico, un PCB può essere fissato a un involucro stampato mediante quattro viti. Due pulsanti possono allinearsi alle aperture del pannello frontale. Un jack di comunicazione può attraversare un’altra apertura. Ogni elemento deve inserirsi correttamente prima dell’inizio della produzione.

Bastano pochi millimetri di errore per impedire l’assemblaggio. Un connettore potrebbe urtare la parete dell’involucro. Un display potrebbe trovarsi al di fuori dell’area visibile. Un foro di fissaggio potrebbe sovrapporsi a una zona in rame. Un componente potrebbe impedire la chiusura del coperchio.

Questi errori sono costosi perché spesso rimangono nascosti fino all’assemblaggio di un prototipo fisico. A quel punto, il PCB potrebbe essere già stato fabbricato. L’involucro potrebbe essere già stato lavorato o stampato. Potrebbero essere già state ordinate attrezzature personalizzate.

Un ambiente di progettazione integrato aiuta gli ingegneri a individuare questi conflitti mentre il prodotto esiste ancora come geometria digitale.

Perché i tradizionali passaggi di consegne tra discipline ingegneristiche creano rischi evitabili

I prodotti elettromeccanici coinvolgono generalmente diversi specialisti. Ogni specialista opera da una prospettiva tecnica diversa e gestisce vincoli di progettazione differenti.

Il designer industriale definisce l’aspetto complessivo, l’interazione con l’utente, la forma e l’ambiente operativo previsto. Questo ruolo determina l’aspetto del prodotto e il modo in cui le persone lo utilizzeranno.

L'ingegnere meccanico trasforma questo concetto in una struttura producibile. È necessario considerare lo spessore delle pareti, la scelta dei materiali, gli elementi di fissaggio, le nervature, i supporti di fissaggio, le guarnizioni, le cerniere e i sostegni interni.

L'ingegnere elettrico sviluppa l'architettura del circuito. Questa comprende la conversione dell'alimentazione, il condizionamento dei segnali, l'elaborazione, le comunicazioni, la protezione e i circuiti di interfaccia.

Il progettista del PCB trasforma lo schema elettrico in una scheda producibile. È necessario posizionare i componenti, instradare le piste, creare i piani e rispettare le regole di fabbricazione.

In seguito, gli ingegneri di produzione esaminano la sequenza di assemblaggio, l'accesso agli utensili, le tolleranze, i punti di test, l'etichettatura e l'efficienza produttiva.

Ogni disciplina può utilizzare una piattaforma software separata. Il team meccanico può scambiarsi file STEP. Il team PCB può inviare i contorni della scheda tramite DXF. Le posizioni dei componenti possono essere esaminate usando fogli di calcolo, schermate o commenti via e-mail.

Questo approccio frammentato crea diversi problemi ricorrenti:

La geometria diventa obsoleta. Un team potrebbe continuare a lavorare su una revisione precedente dell'involucro o del PCB.

L'intento progettuale diventa poco chiaro. Un'apertura meccanica potrebbe sembrare mobile, sebbene sia collegata a un connettore esterno fisso.

Le modifiche richiedono esportazioni ripetute. Ogni revisione crea un altro file, un altro passaggio di consegne e un'altra possibilità di confusione.

I controlli delle interferenze avvengono troppo tardi. I modelli meccanici ed elettrici potrebbero essere combinati solo verso la fine dello sviluppo.

La responsabilità diventa frammentata. I team potrebbero non sapere quale modello rappresenti la configurazione approvata del prodotto.

Un flusso di lavoro efficace deve quindi offrire più della semplice compatibilità dei file. Deve preservare una relazione affidabile tra il PCB, l'involucro, gli elementi meccanici e la geometria dei componenti.

Un esempio pratico: involucro compatto per dispositivo medico

Consideriamo un dispositivo medico compatto progettato in Autodesk Fusion 360. Il prodotto include un piccolo display LCD, quattro pulsanti circolari, un connettore quadrato, due jack frontali e un connettore USB sul lato.

L'involucro presenta un aspetto industriale funzionale. L'esterno si basa su superfici semplici, bordi arrotondati e raccordi sobri. La struttura interna comprende nervature, supporti di fissaggio, sostegni e dispositivi di ritenzione dei cavi.

Figura 2. Involucro di un dispositivo medico preparato per l'integrazione del PCB e dei componenti cablati.

Il prodotto appare semplice. Tuttavia, anche un involucro di piccole dimensioni richiede numerose decisioni coordinate.

Il display LCD deve allinearsi alla finestra di visualizzazione anteriore. La sua area attiva deve rimanere visibile nonostante le tolleranze di assemblaggio. Anche il cavo del display richiede uno spazio sufficiente per la curvatura.

I pulsanti richiedono una spaziatura adeguata. I relativi corpi devono entrare dietro il pannello frontale. La loro corsa deve corrispondere agli eventuali cappucci dei pulsanti stampati o alle membrane esterne.

Il connettore USB deve trovarsi alla profondità corretta. La spina del cavo deve inserirsi senza urtare l’involucro. Anche l’apertura richiede un gioco sufficiente per i diversi alloggiamenti dei cavi disponibili in commercio.

I due connettori frontali potrebbero richiedere dadi o elementi di ritenuta. Gli utensili di assemblaggio devono poter raggiungere questi elementi di fissaggio senza interferenze da parte del circuito stampato o delle pareti interne.

Le colonnine di fissaggio del circuito stampato devono sostenere la scheda senza creare sollecitazioni eccessive. I relativi fori per le viti devono rimanere liberi da rame, piste e componenti vicini.

L’involucro deve inoltre offrire spazio sufficiente per cavi, etichette, isolamento e tolleranze di produzione.

Questo esempio mostra perché l’integrazione del prodotto non può essere ridotta al posizionamento di una scheda rettangolare all’interno di una scatola.

Iniziare dall’ingombro meccanico, non da una dimensione arbitraria della scheda

La prima fase formale consiste nel definire la forma del circuito stampato. Questa decisione dovrebbe seguire l’ingombro meccanico interno, anziché una preferenza elettrica arbitraria.

L’ingegnere meccanico inizia identificando lo spazio utilizzabile all’interno dell’involucro. Colonnine di fissaggio, spessore delle pareti, nervature, elementi di fissaggio, display, interruttori, connettori e canaline per cavi riducono l’area disponibile per la scheda.

Una scheda posizionata troppo vicino alla parete dell’involucro può causare problemi di assemblaggio. Le tolleranze di produzione possono provocare contatti occasionali. Anche il bordo della scheda può richiedere una distanza aggiuntiva per la pannellizzazione o l’instradamento.

Fusion 360 consente all’ingegnere di creare un piano di costruzione sfalsato rispetto alle superfici di fissaggio del circuito stampato. Il profilo della scheda può quindi essere tracciato direttamente su quel piano.

Il profilo dovrebbe includere più del solo perimetro esterno. Fori di fissaggio, asole, regioni soggette a restrizioni, aperture e zone meccaniche di esclusione dovrebbero essere definiti fin dalle prime fasi.

Lo schizzo risultante può essere convertito in un circuito stampato da utilizzare nell’ambiente elettronico di Fusion. In questo modo si crea una relazione iniziale tra il modello meccanico e il progetto elettronico.

Figura 3. Schizzo meccanico convertito in una definizione bidimensionale del circuito stampato.

Questo approccio fornisce all’ingegnere elettronico una forma della scheda basata sulla geometria reale del prodotto. Evita di creare un circuito stampato che in seguito imponga modifiche non necessarie all’involucro.

Il profilo della scheda deve essere trattato come un’interfaccia controllata. Qualsiasi modifica successiva può influire sul posizionamento dei componenti, sull’instradamento delle piste, sui costi di produzione, sull’accesso per l’assemblaggio e sul comportamento elettromagnetico.

Prima di definire il profilo, l’ingegnere meccanico dovrebbe verificare diversi aspetti.

È possibile inserire la scheda nell’involucro senza inclinarla oltre lo spazio disponibile?

È possibile installare ogni vite con l’utensile previsto?

I connettori sui bordi sono accessibili dopo l’assemblaggio?

C’è spazio sufficiente per il cablaggio e il raggio di curvatura dei cavi?

I componenti fragili sono protetti dai carichi meccanici?

È possibile rimuovere la scheda durante la manutenzione senza scollegare gruppi non correlati?

Il miglior contorno del PCB non è sempre quello più grande possibile. Una scheda leggermente più piccola può semplificare l'assemblaggio, migliorare il flusso d'aria e garantire una maggiore tolleranza attorno ai connettori.

Le regioni meccaniche di esclusione devono esprimere chiaramente l'intento progettuale

Il solo contorno della scheda non comunica tutte le restrizioni fisiche. Il modello meccanico dovrebbe inoltre identificare i volumi in cui sono vietati componenti, rame o elementi di fissaggio.

Ad esempio, una vite dell'involucro può attraversare l'area del PCB. Il team elettrico deve riservare uno spazio libero adeguato attorno alla testa e al gambo della vite.

Una nervatura stampata può occupare lo spazio sopra una regione della scheda. I componenti a basso profilo possono entrare al di sotto, mentre condensatori o connettori alti no.

Durante l'assemblaggio, il cavo del display può attraversare la scheda. I componenti che si trovano lungo questo percorso potrebbero danneggiare il cavo o impedire l'installazione.

Un vano batteria può condividere un lato dell'involucro. Il percorso di inserimento della batteria deve rimanere libero, anche quando la batteria non è presente nel modello assemblato finale.

Queste restrizioni devono essere rappresentate come geometrie deliberate di esclusione. Non devono dipendere da commenti informali o schermate.

I progettisti elettrici devono inoltre comprendere il motivo alla base di ogni restrizione. Una parete strutturale permanente è diversa da una caratteristica estetica che può essere spostata. Un confine regolamentato per la distanza di creepage è diverso da una zona preferenziale per l'accesso durante la manutenzione.

Un intento progettuale chiaro aiuta i team a negoziare le modifiche in modo intelligente. Impedisce agli ingegneri di trattare ogni caratteristica geometrica come se fosse ugualmente vincolante.

La selezione dei componenti deve includere la convalida dell'ingombro fisico

Dopo aver ricevuto la definizione della scheda, l'ingegnere elettrico sviluppa o completa lo schema elettrico. I componenti vengono selezionati in base ai requisiti elettrici, alla disponibilità, allo stato del ciclo di vita, al costo e alle prestazioni.

Tuttavia, un componente elettricamente idoneo può comunque essere meccanicamente inadatto.

Un convertitore di potenza può soddisfare i requisiti di tensione e corrente, ma superare l'altezza consentita. Un connettore può avere il numero corretto di pin, ma utilizzare un orientamento di montaggio incompatibile. Un condensatore può entrare nella scheda, ma impedire la chiusura dell'involucro.

Pertanto, ogni dispositivo critico dovrebbe essere collegato a un modello fisico accurato.

Il modello dovrebbe rappresentare le dimensioni reali del corpo, la posizione dei pin, il piano di montaggio, la direzione di innesto del connettore e l'altezza massima del componente.

La qualità del modello è importante. Un semplice blocco rettangolare può supportare il rilevamento di base delle collisioni. Tuttavia, potrebbe non mostrare il movimento del fermo, lo spazio libero per il sovrastampaggio del cavo, l'accesso alle viti o le variazioni di produzione.

I componenti con interazioni esterne richiedono particolare attenzione:

I connettori devono essere allineati con le aperture e consentire l'inserimento dei cavi.

I display devono essere allineati con finestre, cornici e superfici tattili.

Gli interruttori devono corrispondere agli attuatori meccanici e alla corsa richiesta.

I LED devono essere allineati con guide luminose o aperture del pannello.

I dissipatori devono rimanere liberi da pareti e limitazioni al flusso d’aria.

I trasformatori e gli induttori possono creare problemi di altezza, peso e vibrazioni.

Le morsettiere richiedono accesso per il cablaggio e spazio sufficiente per il cacciavite.

I componenti soggetti a manutenzione richiedono spazio per la rimozione e accesso da parte delle persone.

Una volta selezionati i package dei componenti, questi possono essere posizionati su entrambi i lati del PCB. La scheda può quindi essere esaminata come un assieme tridimensionale.

Le decisioni di posizionamento dipendono da più della sola connettività elettrica

Il posizionamento dei componenti viene spesso descritto come un problema di ottimizzazione elettrica. I progettisti minimizzano la lunghezza delle piste, gestiscono i percorsi di ritorno, separano i circuiti rumorosi e posizionano i componenti di disaccoppiamento vicino ai relativi carichi.

Queste considerazioni rimangono essenziali. Tuttavia, la geometria dell’involucro introduce un ulteriore insieme di vincoli.

Un regolatore di tensione può dover essere collocato vicino all’ingresso della batteria. Potrebbe inoltre richiedere il passaggio dell’aria o la conduzione termica verso l’involucro.

Un connettore di comunicazione può dover essere allineato con un’apertura esterna. La sua posizione può diventare meccanicamente vincolata prima dell’inizio del routing.

Un accelerometro utilizzato per il monitoraggio di macchinari può richiedere un orientamento specifico. Potrebbe inoltre essere necessario isolarlo da ventole vibranti o componenti magnetici di commutazione.

Una sezione ad alta tensione può richiedere la separazione dalle interfacce a bassa tensione. Le partizioni meccaniche o le caratteristiche di messa a terra possono influenzare la disposizione finale.

I comandi destinati all’utente devono rimanere accessibili. I connettori diagnostici interni possono richiedere l’accesso da parte dei tecnici, ma non un’apertura esterna.

Questa combinazione di priorità elettriche e meccaniche crea una gerarchia di posizionamento.

Primo, posizionate i componenti con interfacce esterne fisse. Questi includono connettori, display, interruttori, indicatori, antenne e sensori esterni.

Secondo, posizionate i dispositivi legati a caratteristiche meccaniche o termiche. Possono includere dissipatori, punti di massa del telaio, trasformatori pesanti o componenti fissati a pad termici.

Terzo, posizionate i componenti elettricamente critici. Gli stadi di potenza, gli oscillatori, i front-end analogici, le memorie e le interfacce ad alta velocità hanno spesso requisiti di layout rigorosi.

Infine, posizionate i componenti flessibili, come resistori, piccoli condensatori e dispositivi logici generici.

Questa gerarchia riduce le modifiche successive. Spostare un connettore dopo il routing può costringere a modificare decine di piste. Spostare un componente passivo di solito richiede molto meno lavoro.

Un piccolo disallineamento USB può innescare una grande riprogettazione

Dopo il posizionamento iniziale, il PCB completo dovrebbe essere inserito nell’assieme meccanico tridimensionale.

Nel dispositivo dell’esempio, questa verifica rivela che il connettore USB non è allineato con l’apertura dell’involucro.

Figura 4. La posizione iniziale del connettore USB non coincide con l’apertura meccanica.

Il conflitto sembra semplice. Tuttavia, il suo impatto dipende dal momento in cui viene scoperto.

Prima dell'instradamento, di solito il connettore può essere spostato con uno sforzo limitato. Lo schema elettrico rimane invariato. Potrebbe essere necessario riposizionare leggermente i componenti vicini.

Dopo l'instradamento, spostare il connettore può compromettere le coppie differenziali, i percorsi di ritorno a massa, le piste di alimentazione, la schermatura e i componenti vicini.

Dopo la fabbricazione del prototipo, la modifica potrebbe richiedere una nuova revisione del PCB e un altro prototipo dell'involucro.

Dopo la realizzazione degli utensili, un conflitto del connettore può diventare un grave problema commerciale.

Ecco perché la convalida del posizionamento critico deve avvenire prima dell'inizio dell'instradamento dettagliato.

Correggere l'interfaccia prima di bloccare il layout elettrico

Il team meccanico esamina il conflitto e fornisce istruzioni precise per la correzione. In questo esempio, il connettore USB deve essere spostato sul lato opposto della scheda e traslato di circa 100 mil lungo l'asse Y.

Il progettista elettrico aggiorna la posizione del componente e restituisce il PCB all'assemblaggio meccanico.

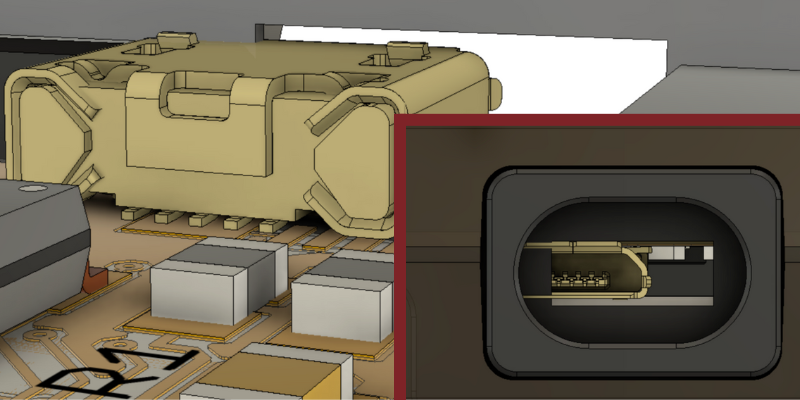

Figura 5. Posizionamento corretto del connettore allineato con l'apertura dell'involucro.

Ora il connettore è allineato correttamente, ma il solo allineamento non è sufficiente.

Il team dovrebbe simulare l'inserimento del cavo. Le spine USB commerciali utilizzano dimensioni diverse per il sovrastampaggio. Un'apertura che accetta un cavo potrebbe non accettarne un altro.

È necessario verificare anche la profondità del connettore. Un connettore posizionato troppo all'interno dell'involucro potrebbe impedire il completo innesto. Un connettore posizionato troppo all'esterno potrebbe essere sottoposto a sollecitazioni meccaniche.

Eventuali linguette di montaggio o caratteristiche di schermatura devono rimanere accessibili durante la saldatura e l'ispezione.

Anche l'apertura dell'involucro potrebbe richiedere uno scarico sui bordi. Una geometria affilata può danneggiare i cavi o interferire con l'inserimento angolato.

Questa convalida trasforma un controllo visivo dell'allineamento in una valutazione pratica dell'usabilità.

I componenti critici devono essere bloccati prima dell'instradamento delle piste

Una volta approvati tutti i componenti vincolati esternamente e meccanicamente critici, le loro posizioni dovrebbero essere bloccate.

Il blocco impedisce spostamenti accidentali durante l'ottimizzazione elettrica. Comunica inoltre che qualsiasi modifica successiva richiede una revisione interdisciplinare.

L'ingegnere elettrico può quindi instradare i segnali attorno alle interfacce fisse.

I dispositivi meno critici possono rimanere spostabili. Resistori, condensatori e altri piccoli componenti possono spesso essere spostati per migliorare il flusso delle piste o ridurre l'affollamento.

I circuiti ad alta velocità richiedono particolare attenzione. Le coppie differenziali devono mantenere una geometria controllata. I percorsi del clock devono rimanere brevi. Le correnti di ritorno devono avere piani di riferimento continui.

I percorsi di alimentazione devono supportare la corrente richiesta. Scarichi termici, peso del rame, numero di via e larghezza dei conduttori devono essere adeguati.

Le regioni analogiche possono richiedere la separazione dalle sezioni di alimentazione a commutazione. Gli ingressi sensibili dovrebbero evitare componenti magnetici rumorosi e rapidi fronti digitali.

Questi requisiti elettrici devono essere soddisfatti senza violare i vincoli meccanici già definiti.

Il PCB instradato deve tornare nell'assieme meccanico

Il completamento dell'instradamento delle piste non conclude il processo elettromeccanico. La scheda con l'instradamento finale deve tornare nel modello tridimensionale del prodotto.

Questo aggiornamento finale può includere componenti spostati durante l'instradamento. Può inoltre includere regioni di rame modificate, hardware di montaggio aggiunto, parti di schermatura, connettori di test o caratteristiche per la produzione.

Il team meccanico dovrebbe eseguire un'altra revisione completa delle interferenze.

La revisione dovrebbe esaminare lo spazio libero tra componenti e pareti, la chiusura del coperchio, l'accesso agli elementi di fissaggio, l'instradamento dei cavi, lo spazio per le etichette e la sequenza di assemblaggio.

Il PCB potrebbe entrare nell'involucro, pur rimanendo impossibile da installare. Ad esempio, il connettore USB potrebbe richiedere l'inserimento della scheda ad angolo prima di poterla abbassare sui distanziali di montaggio.

Fusion 360 può essere utilizzato per esaminare questo movimento attraverso l'involucro. Gli ingegneri possono identificare se pareti, nervature o connettori vicini bloccano il percorso di inserimento.

Questo tipo di ragionamento dinamico sull'assemblaggio è essenziale. Un modello statico privo di collisioni non garantisce un prodotto fabbricabile.

La sequenza di assemblaggio fa parte dell'architettura del prodotto

Ogni prodotto elettromeccanico ha una sequenza di assemblaggio, pianificata o scoperta sulla linea di produzione.

Una buona sequenza consente di installare i componenti senza manipolazioni eccessive, deformazioni temporanee o utensili specializzati.

Una sequenza inadeguata potrebbe richiedere agli operatori di piegare bruscamente i cavi, tenere contemporaneamente diversi componenti o installare elementi di fissaggio nascosti.

Il team di progettazione dovrebbe documentare la sequenza prevista prima del rilascio finale.

Per il dispositivo di esempio, una possibile sequenza potrebbe essere:

Installare il display e i componenti del pannello frontale.

Fissare i jack cablati e instradare i relativi cavi.

Inserire il PCB con l'angolazione richiesta.

Allineare il connettore USB con l'apertura laterale.

Abbassare la scheda sui distanziali di montaggio.

Installare le viti del PCB utilizzando la coppia di serraggio approvata.

Collegare il cablaggio interno e verificare l'antitrazione.

Chiudere l'involucro ed eseguire i test funzionali.

La revisione digitale di questi passaggi può rivelare problemi di accessibilità prima della preparazione della documentazione di produzione.

Lo spazio libero del connettore deve includere il componente di accoppiamento

Un errore di progettazione comune consiste nel modellare il connettore della scheda, ma non la relativa spina di accoppiamento.

La presa potrebbe entrare perfettamente nell'involucro. L'effettivo cablaggio potrebbe richiedere molto più spazio.

I connettori industriali spesso includono viti di bloccaggio, linguette, guaine antitrazione o uscite angolate. Le morsettiere richiedono spazio per la curvatura dei conduttori e l'accesso agli utensili.

I connettori Ethernet potrebbero richiedere spazio libero per la linguetta del connettore RJ45. I connettori circolari potrebbero richiedere spazio per il serraggio manuale. I morsetti rimovibili devono disporre di spazio sufficiente per l'estrazione.

Le revisioni del progetto dovrebbero quindi includere componenti di accoppiamento rappresentativi.

Per i prodotti che utilizzano diversi fornitori di cavi, il team dovrebbe modellare l’ingombro massimo approvato del connettore. Ciò riduce i problemi di compatibilità sul campo.

Anche il raggio di curvatura del cavo è importante. Un cavo flessibile non può sempre curvare immediatamente dopo l’uscita dal connettore. Una curvatura eccessiva può danneggiare i conduttori o causare sollecitazioni a lungo termine.

Queste considerazioni sono particolarmente importanti per le apparecchiature industriali di movimentazione, controllo e comunicazione. Gli ingegneri che valutano hardware sostitutivo potrebbero anche dover confrontare l’accessibilità dei connettori tra diverse piattaforme di azionamento e controllo del movimento.

La progettazione termica dovrebbe iniziare durante il posizionamento

La gestione del calore non può essere rimandata a quando l’involucro sarà completo.

Convertitori di potenza, processori, azionamenti per motori, dispositivi di comunicazione e retroilluminazioni dei display possono generare calore. La loro posizione influisce sulle temperature locali e sul flusso d’aria complessivo.

Le schede tecniche dei componenti possono specificare i limiti della temperatura di esercizio. Tuttavia, la temperatura dell’aria circostante non rappresenta sempre la temperatura interna della giunzione.

Fonti di calore ravvicinate possono creare punti caldi locali. Un involucro sigillato può intrappolare il calore. Le pareti in plastica possono offrire una conduzione termica limitata.

Fusion 360 consente di includere nel modello meccanico dissipatori, aperture di ventilazione, pad termici e percorsi conduttivi.

Il layout del PCB può supportare la gestione termica tramite diffusione del calore nel rame, vie termiche e separazione dei componenti.

È necessario esaminare diverse domande:

Da dove entra il calore nell’involucro?

La convezione naturale può far circolare l’aria attraverso il volume interno?

I componenti sensibili alla temperatura si trovano vicino a importanti fonti di calore?

Il calore può essere trasferito allo chassis o alla parete dell’involucro?

La ventilazione sarà impedita da polvere, umidità o requisiti normativi?

Il prodotto richiede il raffreddamento con ventola e come verrà rilevato un guasto della ventola?

La progettazione termica richiede spesso compromessi. Avvicinare un dispositivo di potenza alla parete dell’involucro può migliorare la conduzione del calore, ma complicare l’instradamento elettrico.

Un modello integrato rende visibili questi compromessi a ogni disciplina.

La compatibilità elettromagnetica ha anche una dimensione meccanica

La compatibilità elettromagnetica viene spesso considerata un problema di instradamento del PCB. In pratica, la progettazione dell’involucro influisce fortemente sulle emissioni e sull’immunità.

La posizione dei connettori influisce sull’accoppiamento dei cavi. La terminazione della schermatura influisce sui percorsi delle correnti ad alta frequenza. Le giunzioni dell’involucro possono diventare fessure radianti.

I cavi di alimentazione e di segnale non dovrebbero essere fatti passare a forza attraverso lo stesso percorso ristretto. Le connessioni analogiche sensibili possono richiedere la separazione dai conduttori del motore o di commutazione.

Un involucro metallico può fornire schermatura, ma solo quando coperchi, giunzioni, elementi di fissaggio e punti di messa a terra sono progettati correttamente.

Un involucro in plastica può richiedere schermatura interna, rivestimenti conduttivi, connettori filtrati o un attento controllo del modo comune.

I collegamenti di terra di protezione e di massa del telaio devono rimanere meccanicamente affidabili. Un punto di messa a terra non dovrebbe dipendere dalla penetrazione della vernice o da una pressione di contatto non controllata.

Il modello del circuito stampato dovrebbe identificare i collegamenti al telaio e le regioni di terminazione delle schermature. Il modello meccanico dovrebbe preservare percorsi a bassa impedenza verso l’involucro.

Queste caratteristiche dovrebbero essere esaminate prima dei test di conformità del prototipo. Modifiche elettromagnetiche tardive possono influire sia sull’attrezzaggio del circuito stampato sia su quello dell’involucro.

La manutenibilità richiede spazio che non compare nello schema elettrico

Un prodotto può essere producibile ma difficile da manutenere.

I tecnici dell’assistenza potrebbero aver bisogno di accedere a fusibili, batterie, memorie rimovibili, porte diagnostiche, morsettiere o moduli di comunicazione sostituibili.

La progettazione meccanica deve fornire spazio sufficiente per mani, utensili e pezzi di ricambio.

Un fusibile può essere visibile ma impossibile da rimuovere con pinze standard. Una vite di un morsetto può trovarsi dietro un fascio di cavi. Un connettore diagnostico può richiedere la rimozione dell’intero circuito stampato.

L’accesso per la manutenzione dovrebbe essere modellato utilizzando ingombri realistici degli utensili.

I progettisti dovrebbero considerare anche le condizioni sul campo. I tecnici industriali potrebbero indossare guanti. L’illuminazione potrebbe essere limitata. L’apparecchiatura potrebbe rimanere installata all’interno di un armadio elettrico.

I connettori devono essere identificabili. La polarizzazione dovrebbe impedire l’inserimento errato. Le etichette dovrebbero rimanere visibili dopo il cablaggio.

Quando la manutenibilità viene considerata fin dalle prime fasi, il prodotto finale diventa più facile da supportare per tutta la sua vita operativa.

L’analisi delle tolleranze evita una falsa fiducia nella geometria CAD perfetta

I modelli digitali rappresentano solitamente le dimensioni nominali. I componenti fisici presentano sempre variazioni.

Le tolleranze del routing del circuito stampato, le tolleranze dei fori, il ritiro dell’involucro stampato, il gioco degli elementi di fissaggio, la posizione dei connettori e le variazioni di assemblaggio possono influire sull’accoppiamento.

Un connettore nominalmente allineato può risultare disallineato in produzione. Una scheda che lascia appena spazio rispetto a una parete può entrarvi in contatto in alcuni assemblaggi.

Le interfacce critiche richiedono quindi margini di tolleranza.

Il team di progettazione dovrebbe identificare le catene dimensionali tra gli elementi di montaggio e le interfacce esterne. L’allineamento dei connettori dovrebbe fare riferimento agli stessi riferimenti meccanici utilizzati durante l’assemblaggio.

I fori di montaggio possono utilizzare un gioco controllato per consentire la regolazione. Le aperture possono richiedere spazio aggiuntivo intorno ai connettori commerciali.

Tuttavia, un gioco eccessivo può compromettere l’aspetto, il grado di protezione dagli ingressi o il supporto meccanico.

L’analisi delle tolleranze aiuta gli ingegneri a selezionare un progetto equilibrato invece di affidarsi all’ispezione visiva.

La progettazione per la produzione deve coprire sia la scheda sia l’involucro

La progettazione dei circuiti stampati per la produzione include spaziatura delle piste, corone anulari, dimensioni dei fori, distanza dalla maschera di saldatura, spaziatura dei componenti e requisiti di assemblaggio.

La progettazione meccanica per la produzione include spessore delle pareti, angoli di sformo, accesso delle frese, raggio di piegatura, comportamento dei materiali e metodi di fissaggio.

La produzione elettromeccanica combina entrambi gli ambiti.

Ad esempio, un connettore può richiedere la saldatura a onda. La sua posizione nell'involucro deve rimanere compatibile con il processo di saldatura e con la successiva pulizia.

Un componente alto può creare un'ombra durante l'ispezione ottica automatizzata. Una staffa meccanica può bloccare l'accesso a un punto di test.

I connettori a pressione generano una forza di inserimento. La scheda e l'involucro devono sostenere tale forza senza una flessione eccessiva.

I componenti pesanti possono richiedere un ulteriore fissaggio durante le vibrazioni. Adesivi, morsetti o staffe possono necessitare di spazio nell'involucro.

Il rivestimento protettivo può richiedere zone di esclusione attorno a connettori, punti di test e contatti di messa a terra.

I test di produzione possono richiedere l'accesso tramite pin a molla. Le attrezzature di collaudo necessitano di riferimenti meccanici affidabili e aree di contatto libere da ostacoli.

Questi requisiti devono essere aggiunti prima che il prodotto raggiunga la versione finale.

Caso di studio industriale: nodo remoto per il monitoraggio dei macchinari

Si consideri un nodo compatto per il monitoraggio delle condizioni installato vicino a macchinari rotanti.

Il dispositivo può raccogliere segnali di vibrazione, temperatura e velocità. Può comunicare tramite Ethernet industriale o un'altra rete dello stabilimento.

La progettazione elettrica comprende il condizionamento dei segnali analogici, l'elaborazione, l'isolamento, le comunicazioni, la conversione di potenza e i circuiti di protezione.

La progettazione meccanica deve gestire pressacavi, terminazione delle schermature, tenuta dell'involucro, orientamento di montaggio ed esposizione ambientale.

Gli ingressi dei sensori devono rimanere separati dai circuiti di potenza rumorosi. Le schermature dei cavi richiedono una strategia di collegamento attentamente definita. L'involucro deve offrire spazio per il cablaggio sul campo e per il raggio di curvatura.

Un connettore può essere elettricamente corretto, ma inadatto ai tecnici che indossano guanti. Un involucro compatto può ridurre i costi, rendendo però difficile l'accesso ai morsetti.

Il nodo può inoltre richiedere una superficie di montaggio rigida. Le vibrazioni meccaniche della macchina possono influire sull'elettronica interna sensibile.

Una revisione integrata consente al team di analizzare queste interazioni prima di costruire l'hardware.

Gli ingegneri che lavorano con sistemi di stabilimento esistenti possono anche confrontare le esigenze di integrazione fisica di diversi componenti per il monitoraggio dei macchinari.

Caso di studio industriale: gateway compatto per il controllo dei servomotori

Un secondo esempio è un gateway che collega un controllore della macchina a diversi azionamenti per servomotori.

L'unità può contenere porte Ethernet industriali, comunicazioni seriali isolate, ingressi digitali, indicatori di stato e un ingresso di alimentazione a 24 V CC.

I connettori di comunicazione richiedono accesso dal pannello frontale. I LED di stato devono essere allineati con condotti luminosi o finestre di visualizzazione. Il connettore di alimentazione richiede spazio per il cablaggio.

Il processore e i dispositivi di rete possono generare calore concentrato. I componenti di isolamento creano vincoli di posizionamento. I segnali ad alta velocità richiedono un instradamento controllato.

L'involucro può essere montato su una guida DIN. Ciò impone vincoli alla larghezza, all'accesso al fermo e alle apparecchiature adiacenti.

Un involucro stretto appare interessante perché consente di risparmiare spazio nell'armadio. Tuttavia, una larghezza insufficiente può costringere a disporre i connettori su più lati e complicare il cablaggio.

Fusion 360 può supportare la valutazione della forma della scheda, dell'orientamento dei connettori, del montaggio su guida e della sequenza di assemblaggio all'interno di un unico modello di prodotto.

Il team può confrontare un design a scheda singola con schede impilate. Un design impilato può ridurre la larghezza, ma aumentare la complessità dei connettori e la densità termica.

Questi compromessi diventano più facili da valutare quando la geometria elettrica e quella meccanica rimangono collegate.

Caso di studio industriale: I/O distribuiti per ambienti difficili

Un'unità I/O distribuita crea un ulteriore problema di integrazione impegnativo.

Il prodotto può combinare ingressi digitali, canali analogici, uscite a relè, comunicazioni e condizionamento dell'alimentazione.

Il cablaggio sul campo richiede uno spazio considerevole per i morsetti. I confini di isolamento influenzano il layout del PCB. I componenti dei relè possono creare problemi di altezza e dissipazione termica.

Se l'involucro richiede un elevato grado di protezione dagli ingressi, le aperture esterne devono essere ridotte al minimo. Connettori, guarnizioni e pressacavi diventano parte della strategia di tenuta.

Le partizioni meccaniche possono separare le tensioni pericolose dall'elettronica a bassa tensione. Le distanze di isolamento superficiale e in aria richieste devono rimanere integre sulla scheda e nell'involucro.

Il materiale dell'involucro deve resistere a sostanze chimiche, vibrazioni, variazioni di temperatura ed esposizione ai raggi ultravioletti, ove applicabile.

I team di assistenza potrebbero dover sostituire l'elettronica senza scollegare il cablaggio sul campo. Questo requisito potrebbe portare all'adozione di un morsetto rimovibile o di un'architettura con unità di base.

Una simile decisione influisce sulla scelta dei connettori, sulla forma del PCB, sugli stampi dell'involucro e sul costo del prodotto.

La modellazione elettromeccanica nelle fasi iniziali aiuta il team a valutare queste scelte architetturali prima che diventino vincoli costosi.

La gestione delle modifiche è importante quanto lo scambio della geometria

Una piattaforma integrata riduce i passaggi di file, ma i team hanno comunque bisogno di un controllo disciplinato delle revisioni.

Ogni interfaccia principale dovrebbe avere un responsabile chiaramente identificato. L'apertura dell'involucro può essere di competenza del team meccanico, mentre l'impronta del connettore appartiene al team elettrico.

Una modifica a uno dei due elementi dovrebbe attivare una revisione da parte di entrambi i gruppi.

Le tappe fondamentali della progettazione possono stabilire stati controllati:

Stato concettuale: la geometria rimane flessibile mentre si esplora l'architettura.

Stato dell'interfaccia: il profilo della scheda, i connettori, i display e i punti di montaggio diventano elementi controllati.

Stato di instradamento: le posizioni dei componenti critici sono bloccate.

Stato di validazione: i controlli termici, meccanici, elettrici e di produzione sono completati.

Stato di rilascio: i dati di produzione corrispondono al modello integrato approvato.

Ogni stato dovrebbe definire quali modifiche sono consentite e chi deve approvarle.

I team dovrebbero evitare copie non gestite della geometria esportata. Un file STEP salvato su un computer locale può diventare rapidamente obsoleto.

Le note di revisione dovrebbero descrivere l'impatto tecnico, invece di limitarsi a indicare che un componente è stato spostato. La nota dovrebbe spiegare perché è stato spostato e quali interfacce sono state sottoposte nuovamente a validazione.

Le revisioni interdisciplinari dovrebbero seguire le interfacce del prodotto

Molte revisioni di progetto sono organizzate per disciplina. Gli ingegneri elettrici revisionano lo schema elettrico. Gli ingegneri meccanici revisionano l'involucro. I progettisti di PCB revisionano il layout.

Le revisioni elettromeccaniche dovrebbero concentrarsi invece sulle interfacce.

Una revisione dei connettori dovrebbe includere il posizionamento dei connettori, la geometria delle aperture, lo spazio per i cavi, la schermatura, la sigillatura, l'etichettatura e l'accessibilità per l'assemblaggio.

Una revisione del display dovrebbe includere l'area attiva, l'angolo di visione, la pressione di montaggio, il percorso dei cavi, la nitidezza ottica e la sostituzione durante l'assistenza.

Una revisione termica dovrebbe includere le perdite dei componenti, la distribuzione del calore nel rame, il flusso d'aria, la conduzione nell'involucro, le condizioni ambientali e i limiti di temperatura.

Una revisione della messa a terra dovrebbe includere il riferimento del circuito, il collegamento al telaio, le schermature dei cavi, il contatto degli elementi di fissaggio e i requisiti normativi.

Questo metodo basato sulle interfacce rivela problemi che le revisioni specifiche per disciplina potrebbero non rilevare.

Una checklist pratica per la revisione elettromeccanica

Prima di iniziare il routing, verificare i seguenti elementi:

Il profilo del PCB corrisponde all'inviluppo meccanico approvato.

I fori di montaggio sono allineati con i supporti dell'involucro e la ferramenta.

Le regioni critiche di rispetto sono definite e comprese.

I connettori sono allineati con le relative aperture.

Le spine da accoppiare dispongono di spazio sufficiente per l'inserimento e la rimozione.

Display, interruttori e indicatori sono allineati correttamente.

I componenti alti e pesanti dispongono di uno spazio sufficiente.

I dispositivi termici hanno un percorso definito per la dissipazione del calore.

Il percorso dei cavi e il raggio di curvatura sono stati considerati.

Gli utensili di assemblaggio possono raggiungere ogni elemento di fissaggio richiesto.

Dopo il routing, verificare anche i seguenti elementi:

Nessun componente è entrato in una regione meccanica di rispetto.

La scheda può seguire il percorso di inserimento previsto.

L'involucro si chiude senza comprimere i cavi.

Gli elementi di fissaggio possono essere installati utilizzando gli utensili di produzione.

I punti di test rimangono accessibili.

Le caratteristiche di messa a terra e schermatura sono rimaste intatte.

Le distanze di sicurezza previste dalle normative non sono state compromesse.

La revisione approvata del PCB corrisponde all'assemblaggio meccanico.

Il pacchetto di produzione corrisponde al modello di prodotto validato.

Il test del prototipo dovrebbe confermare le ipotesi digitali

L'integrazione digitale riduce il rischio, ma non elimina la necessità dei prototipi.

I prototipi fisici rivelano il comportamento dei materiali, la flessibilità dei cavi, la sensazione al collegamento dei connettori, la visibilità del display, l'accessibilità degli elementi di fissaggio e la variabilità dell'assemblaggio.

Il primo prototipo dovrebbe essere trattato come uno strumento di validazione, non come un'unità dimostrativa.

Gli ingegneri dovrebbero registrare ogni interazione imprevista. Anche una difficoltà di assemblaggio minore può diventare un grave problema di produzione a volumi più elevati.

La revisione del prototipo dovrebbe includere rappresentanti dei team elettrico, meccanico, di produzione, qualità e assistenza.

Il team dovrebbe confrontare direttamente l'assemblaggio fisico con il modello CAD integrato.

Qualsiasi discrepanza può indicare un modello del componente errato, una revisione obsoleta, una deviazione di produzione o un’ipotesi incompleta sulle tolleranze.

Le correzioni devono essere riportate nel modello digitale. Il prototipo non deve diventare una fonte separata di modifiche non documentate.

Dove Fusion 360 offre il massimo valore

Fusion 360 offre un valore particolare quando le decisioni di progettazione elettrica e meccanica rimangono strettamente collegate.

I dispositivi compatti ne traggono vantaggio perché piccoli conflitti geometrici possono influire sull’intera architettura.

I prodotti con molte interfacce esterne ne traggono vantaggio perché il posizionamento di connettori, display, interruttori e indicatori deve rimanere sincronizzato.

Le apparecchiature industriali prodotte in piccoli volumi ne traggono vantaggio perché i team potrebbero non disporre di piattaforme aziendali separate per ogni disciplina ingegneristica.

I prototipi sviluppati rapidamente ne traggono vantaggio perché il progetto può cambiare frequentemente durante i primi test.

I prodotti che utilizzano involucri personalizzati ne traggono vantaggio perché gli elementi meccanici possono rispondere direttamente ai requisiti del PCB.

La piattaforma supporta inoltre un flusso di lavoro più continuo. La geometria meccanica può definire il PCB. Il posizionamento elettrico può riflettersi nuovamente nell’involucro. Entrambi i team possono esaminare lo stesso contesto del prodotto.

Questa continuità riduce il numero di esportazioni manuali e limita il rischio di esaminare geometrie obsolete.

L’integrazione non sostituisce il giudizio ingegneristico

Una piattaforma di progettazione condivisa non produce automaticamente un prodotto affidabile.

Sono ancora necessari modelli accurati dei componenti. Le regioni di esclusione devono essere definite correttamente. I vincoli elettrici devono essere rispettati. Le tolleranze meccaniche devono essere realistiche.

Gli ingegneri devono inoltre comprendere i processi produttivi, i materiali, i requisiti normativi e le condizioni operative sul campo.

Il rilevamento automatico delle interferenze può identificare solidi sovrapposti. Potrebbe non riconoscere una vite inaccessibile, una curvatura inaccettabile del cavo o una procedura di manutenzione poco chiara.

L’analisi termica dipende da ipotesi ragionevoli su potenza e materiali. Le prestazioni elettromagnetiche richiedono comunque competenze progettuali specialistiche e test fisici.

Il software migliora il coordinamento. Non sostituisce la responsabilità tecnica.

Un metodo più efficiente per lo sviluppo dei prodotti

Un processo elettromeccanico affidabile può essere riassunto in diverse fasi collegate.

Iniziare dalla funzione del prodotto e dal design industriale. Definire come il prodotto verrà utilizzato, montato, collegato e sottoposto a manutenzione.

Creare l’inviluppo meccanico. Includere pareti dell’involucro, elementi di montaggio, interfacce utente e limitazioni di installazione.

Definire il contorno del PCB sulla base di quell’ingombro. Includere fori di montaggio, aperture e regioni di esclusione.

Sviluppare lo schema elettrico e selezionare componenti con validazione fisica.

Posizionare prima i componenti fissati meccanicamente. Verificare connettori, display, interruttori, indicatori e interfacce termiche.

Restituire il PCB iniziale all’assemblaggio meccanico. Risolvere ogni interferenza importante prima del routing.

Bloccare le posizioni dei componenti critici. Completare il layout dei segnali, dell'alimentazione e della messa a terra.

Restituire la PCB con il routing completato per la convalida meccanica finale.

Verificare la sequenza di assemblaggio, l'accesso per la manutenzione, il comportamento termico, le tolleranze e i requisiti di produzione.

Realizzare prototipi e confrontarli con il modello digitale approvato.

Rilasciare i dati di produzione solo dopo aver sincronizzato le configurazioni elettrica e meccanica.

Conclusione

L'integrazione elettromeccanica non è un controllo di compatibilità da eseguire nella fase finale. È un processo ingegneristico continuo che inizia con l'architettura del prodotto e prosegue fino al rilascio per la produzione.

Quasi ogni prodotto elettronico dipende da una relazione efficace tra PCB, involucro, connettori, comandi, cablaggio, sistema termico e metodo di assemblaggio.

Fusion 360 supporta questa relazione mantenendo la progettazione meccanica, la definizione della PCB, il posizionamento dei componenti e la convalida tridimensionale all'interno di un ambiente connesso.

Il flusso di lavoro pratico inizia dalla progettazione industriale e dallo sviluppo dell'involucro. Il team meccanico definisce la forma della PCB. Il team elettrico seleziona e posiziona i componenti. La scheda completa torna nel modello meccanico per la verifica delle interferenze.

Solo dopo aver convalidato le interfacce critiche si dovrebbe iniziare il routing dettagliato. La scheda PCB con il routing completato deve poi tornare per i controlli finali di assemblaggio, distanze, gestione termica e producibilità.

Questo approccio riduce i passaggi di consegne non necessari, limita la confusione tra le revisioni e rileva i conflitti prima che arrivino alla fabbricazione o alla realizzazione degli utensili.

Il risultato più importante non è semplicemente lavorare più velocemente in CAD. È una comunicazione ingegneristica migliore.

Quando i team elettrico e meccanico lavorano a partire da una definizione condivisa del prodotto, le decisioni progettuali diventano visibili nel loro contesto. Un connettore non è più soltanto un simbolo nello schema elettrico. Diventa un'interfaccia elettrica, un'apertura meccanica, un percorso per i cavi, un punto di schermatura, un elemento di assemblaggio e un aspetto da considerare per la manutenzione.

Questa visione più ampia aiuta i team a creare prodotti che si adattino correttamente, si assemblino in modo affidabile, funzionino in sicurezza e rimangano pratici per tutta la loro vita utile.

Ulteriori informazioni sulle funzionalità integrate di meccanica ed elettronica di Autodesk Fusion 360 sono disponibili nella risorsa ufficiale sul prodotto Autodesk Fusion 360.
