L’Industria 4.0 viene solitamente descritta attraverso tecnologie visibili. Le linee di produzione connesse, l’intelligenza artificiale industriale, i gemelli digitali, i robot autonomi e l’analisi cloud dominano spesso la discussione.

Tuttavia, queste capacità dipendono da una parte meno visibile del sistema. Ogni controllore industriale, azionamento, robot, piattaforma di visione artificiale e computer edge richiede una memoria affidabile.

La memoria conserva le istruzioni che avviano l’apparecchiatura. Contiene le variabili attive durante l’esecuzione dei programmi di controllo. Preserva inoltre gli allarmi, lo storico dei processi, i registri di produzione e le evidenze diagnostiche.

Man mano che i sistemi industriali diventano più connessi, la quantità di dati che attraversa ogni dispositivo continua ad aumentare. I controllori devono elaborare più informazioni senza compromettere il tempo di ciclo, il comportamento deterministico o la disponibilità delle apparecchiature.

La memoria industriale deve inoltre funzionare in condizioni sostanzialmente diverse da quelle dell’elettronica di consumo. Può essere esposta a caldo, freddo, disturbi elettrici, interruzioni ripetute dell’alimentazione, vibrazioni e periodi di servizio superiori a quindici anni.

La sola capacità non risolve questi problemi. Gli ingegneri devono considerare anche latenza, larghezza di banda, resistenza ai cicli di scrittura, conservazione dei dati, comportamento in caso di perdita di alimentazione, cybersicurezza e disponibilità dei componenti nel lungo periodo.

Un’architettura di memoria che funziona in laboratorio può rivelarsi inadeguata all’interno di un quadro elettrico di produzione. Un progetto che appare sufficiente durante la messa in servizio può diventare inadeguato dopo l’aggiornamento del firmware e l’introduzione di ulteriori servizi dati.

Per questi motivi, la memoria è diventata una delle sfide ingegneristiche nascoste nel percorso verso l’Industria 4.0.

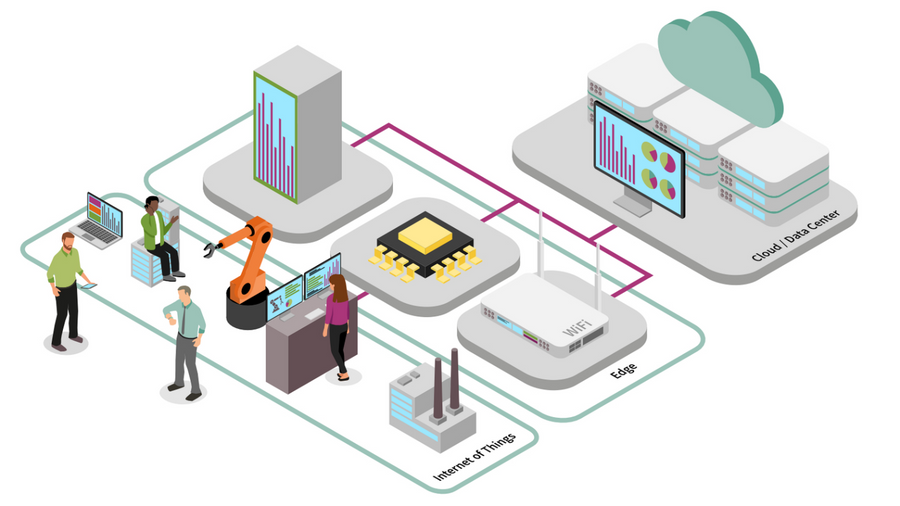

Figura 1. L’Industria 4.0 combina macchinari connessi, raccolta estesa dei dati, elaborazione distribuita e processo decisionale locale.

L’Industria 4.0 è anche un’architettura di memoria

La quarta rivoluzione industriale cambia il luogo in cui le informazioni industriali vengono create, elaborate e memorizzate.

I sistemi di automazione tradizionali erano relativamente centralizzati. I sensori trasmettevano i valori di processo ai controllori, mentre i sistemi di supervisione visualizzavano le informazioni selezionate e registravano gli allarmi.

Gli stabilimenti moderni distribuiscono l’intelligenza su diversi livelli. I sensori intelligenti eseguono la diagnostica. Gli azionamenti analizzano il comportamento dei motori. I PLC coordinano il controllo e la comunicazione. I computer edge aggregano i dati provenienti da più macchine.

Le piattaforme cloud possono confrontare le prestazioni tra stabilimenti, linee di produzione o flotte di apparecchiature. Tuttavia, il cloud non sostituisce l’elaborazione locale.

Le decisioni di controllo critiche devono rimanere vicine alla macchina. Un sistema di produzione non può dipendere da una connessione esterna continua per ogni azione.

Questa architettura distribuita aumenta i requisiti di memoria locale. Ogni dispositivo deve memorizzare più software, mantenere buffer di comunicazione più grandi ed elaborare volumi maggiori di dati operativi.

Un PLC può eseguire la logica di controllo mentre gestisce ricette, allarmi, sessioni Ethernet, servizi web e record di produzione. Un servoazionamento può memorizzare dati del motore, parametri di sicurezza, valori di taratura e cronologie degli eventi.

Un robot industriale può calcolare traiettorie mentre elabora dati di visione e scambia informazioni con le apparecchiature circostanti. Un gateway edge può eseguire simultaneamente diversi driver di protocollo e applicazioni analitiche.

Ogni carico di lavoro crea esigenze diverse. Alcuni dati devono essere disponibili entro pochi microsecondi. Altri record possono essere elaborati successivamente, ma devono sopravvivere a un'interruzione dell'alimentazione.

L'architettura della memoria determina se questi requisiti possono coesistere senza compromettere l'affidabilità del sistema.

Il progettista industriale deve quindi decidere quali informazioni rimangono all'interno del processore, quali vengono trasferite alla RAM esterna e quali richiedono uno storage non volatile.

Non si tratta semplicemente di una decisione hardware. La struttura del software, le priorità di controllo, le esigenze di manutenzione e le politiche di cybersicurezza influenzano tutte l'architettura finale.

I dati industriali hanno diverse durate di conservazione

Non tutti i dati hanno lo stesso valore operativo o la stessa durata di conservazione richiesta.

Un errore di posizione calcolato durante un ciclo del servo può diventare irrilevante dopo il ciclo successivo. Una ricetta di macchina può dover rimanere disponibile per molti anni.

Una sequenza di allarmi può essere necessaria mesi dopo durante un'indagine su un guasto. Un certificato di sicurezza può rimanere valido per diverse revisioni del firmware.

Queste differenze creano diverse ampie classi di dati.

I dati del programma includono bootloader, firmware, sistemi operativi, librerie di comunicazione e applicazioni utente. Queste informazioni devono rimanere disponibili quando l'alimentazione viene rimossa.

I dati di configurazione includono parametri del dispositivo, valori di calibrazione, impostazioni di rete, ricette e limiti specifici della macchina. Normalmente cambiano meno frequentemente, ma richiedono un'elevata integrità.

I dati di runtime includono variabili temporanee, stack delle attività, buffer di comunicazione, fotogrammi delle immagini e calcoli intermedi. Richiedono un accesso rapido, ma normalmente non devono essere conservati dopo lo spegnimento.

I dati storici includono eventi, allarmi, andamenti delle condizioni, contatori di produzione e documentazione degli interventi di manutenzione. Possono essere scritti continuamente per tutto il ciclo di vita dell'apparecchiatura.

I dati di sicurezza includono chiavi crittografiche, certificati, identità dei dispositivi e informazioni per l'avvio sicuro. La loro capacità può essere ridotta, ma l'accesso non autorizzato può creare rischi significativi.

Queste classi di dati non dovrebbero condividere automaticamente lo stesso metodo di archiviazione.

Il codice di avvio può richiedere una lunga conservazione e letture rapide, ma relativamente poche scritture. Un registro diagnostico può richiedere milioni di operazioni di scrittura.

Un buffer per la visione artificiale può richiedere un'elevata larghezza di banda, ma non la conservazione dei dati in caso di interruzione dell'alimentazione. Una configurazione relativa alla sicurezza può richiedere uno storage duplicato e una validazione rigorosa.

L'architettura della memoria dovrebbe riflettere queste differenze. Selezionare un dispositivo solo in base alla capacità può causare una resistenza insufficiente, costi eccessivi o un comportamento di ripristino inaccettabile.

I tre ruoli della memoria all'interno delle apparecchiature industriali

La maggior parte dei sistemi embedded industriali utilizza la memoria per tre funzioni principali.

La prima funzione è la memoria per i programmi. La memoria flash esterna conserva comunemente il codice di avvio, il firmware e l'applicazione utente necessari per avviare il dispositivo.

La seconda funzione è la memoria di lavoro. La RAM di espansione fornisce spazio temporaneo per le applicazioni attive, i calcoli, le comunicazioni e il buffering dei dati.

La terza funzione è la memoria per la conservazione dei dati. Questa memoria conserva la configurazione, gli allarmi, i contatori e la cronologia della macchina dopo la rimozione dell'alimentazione.

Queste funzioni possono essere integrate in un unico contenitore del processore o distribuite su diversi dispositivi. I relativi requisiti ingegneristici rimangono differenti.

La memoria per i programmi dà priorità alla conservazione dei dati, all'affidabilità dell'avvio e agli aggiornamenti sicuri. La memoria di lavoro dà priorità alla latenza, alla larghezza di banda e all'accesso prevedibile.

La memoria per la conservazione dei dati dà priorità alla resistenza ai cicli di scrittura, alla protezione contro la perdita di alimentazione e all'integrità dei dati a lungo termine.

Un PLC può utilizzare la memoria flash NOR per il firmware e il codice applicativo. Può utilizzare DRAM o SRAM per l'esecuzione, il traffico di rete e le variabili di runtime.

Un altro dispositivo non volatile può conservare tag persistenti, cronologie degli eventi e dati di configurazione.

Un servoazionamento utilizza una configurazione simile. La memoria flash archivia il firmware di controllo e i database dei motori. La RAM veloce supporta i calcoli di corrente, velocità e posizione.

La memoria non volatile conserva i parametri di regolazione, le ore di funzionamento e la cronologia dei guasti.

I robot industriali, i sistemi CNC e le piattaforme di visione artificiale utilizzano lo stesso modello generale, sebbene i requisiti di capacità e larghezza di banda possano essere sostanzialmente maggiori.

Comprendere questi tre ruoli della memoria aiuta gli ingegneri a evitare di utilizzare un'unica tecnologia per ogni carico di lavoro.

Figura 2. Un tipico sistema embedded industriale combina elaborazione, I/O, comunicazioni, memoria per i programmi, memoria di lavoro e memoria per la conservazione dei dati.

Memoria flash e avvio affidabile del controllore

Ogni controllore industriale inizia a funzionare recuperando il codice eseguibile dalla memoria non volatile.

La sequenza di avvio può inizializzare il processore, testare l'hardware, configurare le interfacce, verificare il firmware, ripristinare i parametri approvati e avviare l'applicazione utente.

Se il codice memorizzato è danneggiato, il controllore potrebbe non completare questa sequenza. La macchina può rimanere indisponibile anche quando ogni componente meccanico funziona correttamente.

La memoria flash NOR è comunemente utilizzata per l'archiviazione dei programmi industriali perché supporta la conservazione non volatile e la lettura casuale.

Molti progetti utilizzano anche l'esecuzione direttamente dalla memoria, o execute-in-place. Il processore legge le istruzioni direttamente dalla memoria flash invece di copiare l'intera applicazione nella RAM.

Questo approccio può ridurre il tempo di avvio e i requisiti di memoria di lavoro. Attribuisce inoltre maggiore importanza alle prestazioni di lettura della memoria flash e alla stabilità dell'interfaccia.

Il dispositivo deve fornire il codice in modo coerente durante le variazioni di tensione e le temperature estreme. I margini temporali devono rimanere adeguati nelle peggiori condizioni operative.

Il firmware moderno richiede più capacità rispetto alle applicazioni di controllo precedenti. Stack di rete, interfacce web, librerie di sicurezza, servizi diagnostici e funzioni di aggiornamento remoto consumano tutti spazio di archiviazione.

I progettisti devono inoltre riservare capacità per le versioni future. Riempire la memoria durante la prima versione software lascia poco spazio per patch di sicurezza o nuove funzionalità di comunicazione.

Le apparecchiature industriali possono rimanere in servizio per quindici anni o più. I requisiti software possono cambiare sostanzialmente durante questo periodo.

La capacità di memoria per il codice dovrebbe quindi includere un margine di crescita realistico, anziché considerare solo la dimensione iniziale del firmware.

L'affidabilità dell'avvio dovrebbe includere anche il comportamento di ripristino. Il dispositivo deve sapere come reagire quando la convalida del firmware fallisce o un aggiornamento viene interrotto.

Gli aggiornamenti del firmware non devono lasciare inutilizzabili le macchine

Gli aggiornamenti remoti del firmware sono sempre più comuni nei sistemi industriali connessi.

Riducono i costi di assistenza e consentono ai produttori di correggere difetti o vulnerabilità di sicurezza senza visitare ogni installazione.

Tuttavia, un aggiornamento interrotto può danneggiare l'immagine del firmware attivo. Un'interruzione dell'alimentazione o della comunicazione può lasciare il dispositivo impossibilitato a riavviarsi.

Una soluzione comune è un'architettura a doppia immagine. Il controller conserva il firmware corrente mentre scrive la nuova versione in un'altra area di memoria.

Il sistema verifica la nuova immagine prima dell'attivazione. Se la convalida fallisce, continua a utilizzare la versione precedente.

Questo design migliora il ripristino, ma richiede capacità aggiuntiva e un'attenta gestione delle partizioni.

Anche il processo di aggiornamento deve verificare l'autenticità. I dispositivi connessi non dovrebbero eseguire firmware proveniente da una fonte sconosciuta o non autorizzata.

Il secure boot stabilisce l'affidabilità fin dall'inizio del processo di avvio. Il controller verifica la firma del software prima dell'esecuzione.

Il processo di verifica dipende da chiavi protette e da codice di avvio affidabile. Questi elementi devono essere memorizzati in una posizione che il normale software applicativo non possa modificare liberamente.

Potrebbe essere necessaria anche la protezione dal rollback. Un attaccante non dovrebbe poter reinstallare una versione precedente del firmware che contenga vulnerabilità note.

Gli aggiornamenti del firmware generano cicli di scrittura all'interno del dispositivo flash. La frequenza è normalmente molto inferiore rispetto alla registrazione degli eventi, ma deve comunque rientrare nel calcolo del ciclo di vita.

Gli ingegneri dovrebbero documentare il numero massimo previsto di aggiornamenti, il metodo di ripristino richiesto e il comportamento in caso di improvvisa perdita di alimentazione.

Un controller che supporta gli aggiornamenti remoti senza un meccanismo di fallback affidabile può ridurre i costi di assistenza, aumentando però il rischio operativo.

Durata e ritenzione della memoria flash richiedono approcci diversi

La memoria flash non può sempre sovrascrivere direttamente i dati. Potrebbe essere necessario cancellare un’area prima di programmarvi nuove informazioni.

Le operazioni di cancellazione normalmente interessano i blocchi anziché i singoli byte. Questo comportamento rende la memoria flash efficace per il firmware, ma più complessa per i dati che cambiano frequentemente.

Un’immagine di avvio può cambiare solo poche volte all’anno. Un contatore di produzione può essere aggiornato ogni secondo.

Collocare entrambi i carichi di lavoro nella stessa area di memoria può causare un’usura non necessaria e complicare il ripristino.

Il livellamento dell’usura distribuisce le scritture su diverse posizioni fisiche. In questo modo si impedisce che un indirizzo aggiornato frequentemente raggiunga troppo presto il proprio limite di durata.

La duplicazione dei record può inoltre migliorare l’affidabilità. Il controller scrive una nuova copia prima di invalidare la versione precedente.

Se l’alimentazione viene a mancare durante l’aggiornamento, rimane almeno un record valido.

La ritenzione è una questione distinta. Un dispositivo può tollerare molte scritture, ma conservare i dati memorizzati per un periodo più breve a temperature elevate.

Gli armadi elettrici possono rimanere caldi a causa di azionamenti, processori, alimentatori e ventilazione limitata.

Le apparecchiature per esterni possono essere esposte sia a temperature diurne elevate sia a condizioni di avviamento a freddo.

Gli ingegneri dovrebbero valutare la ritenzione dei dati nell’intervallo di temperatura industriale specificato. I valori a temperatura ambiente forniscono indicazioni incomplete.

È inoltre necessario testare il sistema completo sottoponendolo a cicli ripetuti di accensione e spegnimento. Molti guasti di memoria si verificano durante le transizioni di tensione, piuttosto che durante il funzionamento stabile.

L’affidabilità della memoria flash dipende quindi dal funzionamento congiunto del dispositivo di memoria, dell’architettura di alimentazione, della temporizzazione dell’interfaccia e del metodo di aggiornamento software.

La RAM di espansione supporta il carico di lavoro attivo

I processori includono SRAM interna, ma le moderne applicazioni industriali spesso richiedono una maggiore capacità temporanea.

La RAM di espansione supporta programmi di controllo attivi, sistemi operativi, buffer di rete, visualizzazione, calcoli analitici e strutture dati temporanee.

Questa memoria normalmente perde il proprio contenuto quando viene tolta l’alimentazione. Il suo scopo principale è fornire un accesso rapido e prevedibile durante il funzionamento.

La DRAM offre un’elevata capacità e un’ampia larghezza di banda. È comune nei sistemi che gestiscono grandi set di dati o ambienti software complessi.

Tuttavia, la DRAM richiede operazioni di aggiornamento, una temporizzazione controllata dell’interfaccia e un’attenta progettazione del PCB. Può inoltre aumentare il consumo energetico e il carico termico.

SRAM offre un accesso più semplice e un comportamento prevedibile, ma in genere fornisce una densità inferiore a un costo maggiore.

La scelta corretta dipende dal carico di lavoro. Un PLC compatto ha requisiti diversi rispetto a un PC industriale che esegue la visione artificiale.

La capacità di memoria dovrebbe essere basata sulla richiesta di picco anziché sull’utilizzo medio.

Un controllore può funzionare normalmente con un consumo di memoria moderato. Un intenso traffico di rete, l’acquisizione di dati diagnostici o una modifica della ricetta possono creare picchi temporanei.

Un margine insufficiente può causare errori di allocazione o prestazioni instabili durante questi eventi.

Le applicazioni in tempo reale dovrebbero inoltre evitare l’allocazione dinamica non controllata. Allocazioni e rilasci ripetuti possono creare frammentazione e tempi di esecuzione imprevedibili.

Molti sistemi industriali riservano memoria durante l’avvio. Buffer fissi e limiti delle attività definiti contribuiscono a preservare un comportamento deterministico.

La RAM di espansione è quindi più di una semplice capacità aggiuntiva. Deve supportare i requisiti di temporizzazione e affidabilità dell’intera applicazione.

Macchine diverse creano esigenze diverse di memoria di lavoro

Tradizionalmente, i PLC utilizzavano la memoria di lavoro per le tabelle I/O, i timer, i contatori, le variabili di programma e i dati di comunicazione.

I controllori moderni gestiscono inoltre buffer degli allarmi, servizi web, sessioni di sicurezza, cronologie dei dati e diversi protocolli industriali.

Questi servizi aggiuntivi spiegano perché i moderni sistemi PLC e PAC richiedano molta più memoria rispetto alle generazioni precedenti.

I sistemi di movimento comportano un ulteriore requisito. I controllori servo eseguono calcoli di corrente, velocità e posizione a frequenze elevate.

Questi cicli dipendono da un accesso costante. Una grande capacità di memoria offre pochi vantaggi se la latenza varia in modo imprevedibile.

Le variabili di movimento critiche possono rimanere nella memoria interna veloce. I dati delle traiettorie, i buffer di comunicazione e la visualizzazione possono utilizzare RAM esterna.

I robot industriali combinano il controllo del movimento con la pianificazione dei percorsi, le zone di collisione, le trasformazioni delle coordinate e la comunicazione con le periferiche.

I robot guidati dalla visione aggiungono l’elaborazione delle immagini e i dati dei modelli. Questi carichi di lavoro non devono interrompere il controllo deterministico degli assi.

I sistemi CNC richiedono programmi di lavorazione, database degli utensili, interfacce grafiche, buffer di interpolazione e calcoli di anticipazione.

Le lavorazioni ad alta velocità possono analizzare molti comandi di movimento successivi prima dell’esecuzione. Ciò favorisce movimenti fluidi e prestazioni di taglio stabili.

I sistemi di visione artificiale generano dataset temporanei particolarmente grandi. Più fotogrammi possono essere mantenuti simultaneamente per il filtraggio, il confronto e il riconoscimento degli oggetti.

La maggior parte dei fotogrammi non richiede una conservazione permanente. La RAM di espansione li mantiene finché il risultato dell’ispezione non è disponibile.

L’architettura deve quindi essere adeguata all’applicazione. La logica PLC, il controllo del movimento, la robotica, i sistemi CNC e la visione artificiale non possono essere valutati attraverso un’unica specifica generale della memoria.

La larghezza di banda della memoria deve essere valutata a livello di sistema

Una scheda tecnica della memoria può mostrare una larghezza di banda di picco impressionante. L’applicazione reale può raggiungere valori molto inferiori.

I core del processore, i motori grafici, le interfacce di rete, i controller di archiviazione e gli acceleratori possono condividere lo stesso bus di memoria.

La contesa aumenta quando diverse funzioni operano contemporaneamente.

Un controllore può funzionare bene in condizioni di controllo normali, ma rallentare durante comunicazioni intense o l’acquisizione di dati diagnostici.

Un PC industriale può elaborare correttamente le immagini finché la visualizzazione, la registrazione nel database e l’accesso remoto non avvengono contemporaneamente.

I test del sistema dovrebbero quindi riprodurre carichi di lavoro combinati. Le attività di controllo, comunicazione, visualizzazione, analisi e archiviazione dovrebbero essere eseguite contemporaneamente.

La latenza è spesso importante quanto la larghezza di banda totale. I task in tempo reale richiedono un accesso costante, non solo una velocità media elevata.

La memoria cache può migliorare le prestazioni medie del processore. Tuttavia, un’assenza nella cache può introdurre un tempo di accesso maggiore.

Il codice e le variabili critici possono dover essere collocati nella memoria locale veloce. I dati meno urgenti possono utilizzare RAM esterna.

L’accesso diretto alla memoria può trasferire dati tra periferiche e memoria senza il coinvolgimento continuo del processore.

Questo è utile per l’Ethernet industriale, l’acquisizione dati e la visione artificiale. Crea inoltre requisiti di sincronizzazione.

Il processore deve sapere quando i trasferimenti sono completati. I dati nella cache devono rimanere coerenti con il contenuto della memoria fisica.

I sistemi multicore aggiungono ulteriore complessità perché diversi processori possono accedere simultaneamente alle informazioni condivise.

L’architettura software, la responsabilità dei task e la protezione della memoria sono quindi parti essenziali dell’ingegneria delle prestazioni.

La memoria per la registrazione dei dati preserva la storia della macchina

I sistemi industriali generano allarmi, cambiamenti di stato, valori di processo e misure diagnostiche durante il funzionamento.

Queste informazioni spiegano cosa è accaduto prima di un guasto. Supportano inoltre l’analisi della produzione, la pianificazione della manutenzione, il controllo qualità e la gestione dell’energia.

La memoria per la registrazione dei dati è soggetta a un carico di lavoro diverso da quello della memoria flash del programma o della RAM di lavoro.

Può ricevere scritture continue per molti anni. Deve inoltre preservare i record importanti quando la tensione di alimentazione viene a mancare.

Una macchina ad alta velocità può generare migliaia di eventi ogni ora. Un sistema di monitoraggio delle condizioni può registrare continuamente temperatura, corrente, vibrazioni e valori di processo.

La quantità di dati può crescere rapidamente quando vengono aggiunti molti sensori.

Non tutti i record richiedono una conservazione permanente. I valori di processo ordinari possono essere riepilogati, mentre gli allarmi e gli eventi anomali richiedono una conservazione più lunga.

La strategia di registrazione deve quindi definire la priorità dei dati, la frequenza di campionamento, il periodo di conservazione e la perdita accettabile durante uno spegnimento improvviso.

La resistenza della memoria deve essere calcolata in base al carico di scrittura effettivo.

Una variabile scritta una volta al secondo produce più di trenta milioni di scritture all'anno. Un registratore a livello di millisecondi produce una quantità molto maggiore.

Il calcolo dovrebbe includere i metadati e le attività di gestione dello storage. I file system possono eseguire più scritture fisiche di quelle richieste dall'applicazione.

Il buffering può ridurre il numero di transazioni di scrittura. Tuttavia, i dati mantenuti nella RAM di lavoro rimangono vulnerabili finché non raggiungono una memoria non volatile.

La progettazione corretta bilancia durata, prestazioni e quantità di dati che possono andare persi durante un'interruzione.

Figura 3. Le apparecchiature per la produzione intelligente generano dati continui che devono essere elaborati, archiviati e recuperati in modo affidabile.

La SRAM con batteria di backup risolveva un problema, ma ne creava altri

Molti sistemi industriali legacy utilizzavano SRAM con batteria di backup per preservare i dati mantenuti.

Una SRAM a basso consumo rimaneva alimentata tramite una batteria quando l'alimentazione principale scompariva.

Questo metodo offriva un accesso rapido e un comportamento software semplice. Il controllore poteva utilizzare l'area conservata come una normale memoria.

Funzionava bene per i parametri della macchina, i contatori, le ricette, i registri degli eventi e lo stato operativo.

La batteria, tuttavia, diventava un elemento di manutenzione. La sua capacità diminuiva con l'età, la temperatura e le condizioni di stoccaggio.

Una batteria debole poteva passare inosservata mentre la macchina continuava a funzionare normalmente.

Il guasto diventava evidente solo dopo la scomparsa dell'alimentazione principale e la perdita delle informazioni conservate.

La sostituzione della batteria richiedeva procedure di assistenza, scorte di ricambio, accesso pianificato e gestione dello smaltimento.

I siti remoti rendevano questo onere ancora più significativo. La sostituzione di una piccola batteria poteva richiedere a un tecnico di raggiungere una stazione di pompaggio isolata o un'installazione di servizio pubblico.

La memoria con batteria di backup richiedeva inoltre un circuito di supervisione. Il circuito rilevava la perdita dell'alimentazione principale e commutava la SRAM sull'alimentazione di backup.

Doveva impedire scritture instabili durante le variazioni di tensione. Una commutazione errata poteva danneggiare i dati anche quando la batteria era ancora efficiente.

I componenti aggiuntivi aumentavano l'area del PCB e creavano più potenziali punti di guasto.

Queste limitazioni hanno spinto i progettisti a cercare una memoria non volatile in grado di supportare scritture frequenti senza dipendere da una batteria sostituibile.

La RAM non volatile offre diverse alternative

Le moderne tecnologie di memoria non volatile possono preservare i dati senza un'alimentazione di backup continua.

Nessuna singola tecnologia è ideale per ogni applicazione. Ognuna offre un diverso compromesso tra densità, velocità, durata, costo e ritenzione dei dati.

La F-RAM può supportare frequenti operazioni di scrittura con un basso consumo energetico per la scrittura. È adatta per contatori, registri degli eventi e variabili mantenute.

nvSRAM combina il comportamento della SRAM tradizionale con un meccanismo di archiviazione non volatile. I dati attivi possono essere preservati in caso di interruzione dell'alimentazione.

La MRAM offre un altro approccio, utilizzando stati magnetici per conservare le informazioni. La sua idoneità dipende dalla capacità richiesta, dall'interfaccia e dal costo del sistema.

La flash gestita offre una densità molto maggiore. È utile per database di grandi dimensioni, archiviazione di immagini e cronologie estese.

Tuttavia, lo storage basato su flash richiede gestione dell'usura, correzione degli errori e attenzione alla latenza di scrittura.

Il metodo di storage dovrebbe seguire la classe dei dati.

Un contatore ad alta frequenza richiede un'eccellente durata, ma poca capacità. Un archivio di visione artificiale richiede molta più capacità, ma può ricevere meno scritture su ciascuna posizione fisica.

Lo stato conservato della macchina richiede una cattura rapida e affidabile in caso di perdita di alimentazione. Un database storico può tollerare un processo di spegnimento più lungo.

Gli ingegneri dovrebbero evitare di selezionare una memoria non volatile solo perché è più recente della SRAM con batteria tampone.

La decisione deve basarsi sulla frequenza di scrittura, sulla conservazione richiesta, sulle condizioni ambientali e sul comportamento di ripristino accettabile.

I test dovrebbero includere interruzioni ripetute dell'alimentazione durante le scritture in corso. Ciò rivela debolezze che i normali test di durata potrebbero non evidenziare.

La perdita di alimentazione deve essere trattata come un evento di integrità dei dati

Un'interruzione dell'alimentazione fa più che arrestare il processore. Può interrompere una scrittura in corso e lasciare incomplete le informazioni memorizzate.

Il risultato può essere un record danneggiato, una configurazione non valida o una corruzione che interessa una struttura di file più ampia.

I sistemi robusti rilevano la diminuzione dell'alimentazione prima che il processore diventi instabile.

Il controller può quindi arrestare le attività non essenziali e preservare le informazioni critiche.

I condensatori di mantenimento o un'alimentazione senza interruzioni possono fornire energia sufficiente per uno spegnimento controllato.

L'intervallo richiesto dipende dal metodo di storage e dalla quantità di dati.

Il salvataggio di diverse variabili conservate può richiedere solo un breve periodo. La chiusura di un database o di un file system di grandi dimensioni può richiedere molto più tempo.

Le informazioni critiche dovrebbero avere la priorità. Un controller potrebbe dover preservare la ricetta attiva, il conteggio del lotto, la modalità della macchina, lo stato di errore e la posizione dell'asse.

I dati temporanei visualizzati e i buffer di comunicazione ordinari possono normalmente essere eliminati.

La logica di ripristino è altrettanto importante. Il controller non dovrebbe presumere che le informazioni conservate siano valide semplicemente perché esistono.

I checksum possono identificare la corruzione. I numeri di sequenza possono identificare il record completo più recente.

Lo storage duplicato può conservare sia la versione precedente sia quella corrente durante un aggiornamento.

Una configurazione danneggiata può essere più pericolosa di una configurazione mancante. Una macchina può avviarsi con parametri errati pur sembrando normale.

Per questo motivo, i record critici richiedono una convalida prima dell'uso. Alcune applicazioni dovrebbero inoltre richiedere la conferma dell'operatore prima di riprendere il funzionamento.

La manutenzione predittiva dipende da uno storage edge affidabile

La manutenzione predittiva si basa su prove continue del comportamento delle apparecchiature.

I sensori possono registrare vibrazioni, temperatura, corrente, pressione, velocità e condizioni di lubrificazione.

Queste misurazioni vengono confrontate nel tempo per identificare il deterioramento prima che si verifichi un guasto funzionale.

Il cloud può supportare l'analisi dell'intero parco macchine, ma l'archiviazione locale affidabile rimane essenziale.

Un'interruzione della comunicazione non dovrebbe creare un periodo cieco. Il dispositivo edge dovrebbe memorizzare i dati nel buffer finché la connessione non viene ripristinata.

La capacità del buffer necessaria dipende dalla frequenza di campionamento, dal tipo di dati e dalla durata prevista dell'interruzione.

Le forme d'onda delle vibrazioni ad alta frequenza generano dataset molto più grandi rispetto agli andamenti della temperatura.

Per questo molti sistemi calcolano localmente le caratteristiche. La vibrazione complessiva, i picchi spettrali, il fattore di cresta e la variazione della temperatura richiedono meno spazio di archiviazione rispetto alle forme d'onda grezze complete.

I dati grezzi possono essere conservati in corrispondenza di anomalie, allarmi e periodi diagnostici selezionati.

Questo metodo riduce il carico di comunicazione e archiviazione, conservando al contempo importanti evidenze ingegneristiche.

La qualità dei dati deve essere memorizzata insieme alla misurazione. Campioni mancanti, guasti dei sensori, modifiche alla calibrazione e guasti di comunicazione devono rimanere visibili.

In caso contrario, dati congelati o incompleti possono sembrare rappresentare un comportamento stabile della macchina.

La sincronizzazione temporale è altrettanto essenziale. Gli eventi provenienti da azionamenti, controllori, gateway e sistemi di storicizzazione devono rimanere nell'ordine corretto.

Un orologio non sincronizzato può far apparire un allarme prima della condizione di processo che lo ha causato.

Memoria affidabile, indicatori della qualità dei dati e timestamp sincronizzati fanno quindi parte dell'architettura di manutenzione predittiva.

Le macchine reali mostrano perché un solo tipo di memoria non è sufficiente

Si consideri una linea di confezionamento con azionamenti servo, lettori di codici a barre, visione artificiale, trasportatori e un PLC centrale.

La memoria flash contiene il firmware del controllore, l'applicazione della macchina, i servizi di comunicazione e il software di gestione delle ricette.

La RAM di espansione supporta la logica attiva, i buffer di rete, i calcoli di produzione e l'elaborazione temporanea delle immagini.

La memoria non volatile conserva le informazioni sul lotto, il conteggio degli scarti, la cronologia degli allarmi e i guasti degli azionamenti.

Il sistema di visione può ispezionare ogni confezione, ma conservare solo le immagini degli scarti e alcuni campioni di produzione selezionati.

I fotogrammi temporanei delle immagini rimangono nella RAM fino al completamento della decisione di ispezione. Conservare ogni immagine consumerebbe spazio di archiviazione inutilmente.

Dopo un'interruzione di corrente, il controllore deve ripristinare informazioni valide sul lotto. Non dovrebbe riprendere automaticamente ogni azione meccanica.

I prodotti parzialmente lavorati possono rimanere all'interno della macchina, mentre gli assi servoassistiti possono richiedere la conferma della posizione.

Una stazione di pompaggio remota comporta priorità diverse.

Il collegamento di comunicazione può interrompersi per diverse ore, ma il PLC deve continuare a controllare localmente le pompe.

La memoria non volatile registra pressione, portata, corrente del motore, consumo energetico, allarmi e avviamenti della pompa durante l'interruzione.

Quando la comunicazione viene ripristinata, il gateway trasferisce la cronologia memorizzata nella piattaforma centrale.

I PC industriali utilizzati per la visione artificiale, i database o l’analisi edge generano carichi di lavoro ancora maggiori. Possono richiedere una quantità significativa di DRAM e storage a stato solido.

Le piattaforme di elaborazione industriale idonee devono quindi essere valutate in base alla capacità di memoria, al comportamento in caso di perdita di alimentazione, ai limiti ambientali e alla facilità di manutenzione.

Temperatura, rumore e qualità dell’alimentazione influenzano l’affidabilità

La memoria industriale opera all’interno di un ambiente elettrico e meccanico più ampio.

Motori, contattori, apparecchiature di saldatura, azionamenti e alimentatori switching generano interferenze elettromagnetiche.

Le interfacce di memoria ad alta velocità possono diventare sensibili a un instradamento inadeguato, all’alimentazione instabile e a una messa a terra insufficiente.

Un componente di memoria può soddisfare tutti i requisiti della scheda tecnica, mentre la scheda completa rimane inaffidabile.

Il layout del PCB, l’integrità del segnale, la schermatura e la regolazione della tensione influenzano tutti il risultato.

La temperatura crea un’ulteriore sfida. I controller compatti e i dispositivi edge sigillati possono funzionare senza ventole.

I processori, i chip di comunicazione e i convertitori di potenza aumentano la temperatura interna dell’involucro.

Una temperatura più elevata può influire sulla ritenzione dei dati, sulle correnti di dispersione, sulle temporizzazioni e sulla durata dei componenti.

Le apparecchiature per esterni possono essere sottoposte, nello stesso anno, ad avviamenti a freddo, rapide variazioni termiche e forte riscaldamento solare.

I test eseguiti solo a temperatura ambiente forniscono indicazioni limitate per l’uso industriale.

Il sistema completo deve essere valutato agli estremi di tensione e temperatura. Deve inoltre essere testato durante cicli ripetuti di accensione e spegnimento.

Le vibrazioni meccaniche possono influire sullo storage rimovibile, sui connettori e sui giunti di saldatura.

La memoria saldata migliora la stabilità meccanica, ma può complicare le riparazioni sul campo. Lo storage rimovibile semplifica la sostituzione, ma introduce rischi di connessione e manipolazione.

La progettazione corretta dipende dall’installazione, dalla strategia di manutenzione e dalla criticità dell’apparecchiatura.

Integrità dei dati e cybersicurezza convergono

Gli errori di memoria possono derivare da rumore elettrico, invecchiamento, alimentazione instabile, difetti software o eventi di radiazione.

Alcuni errori interessano un solo bit. Altri possono danneggiare un intero record di configurazione o una struttura di archiviazione.

I codici di correzione degli errori possono identificare e riparare alcuni guasti. La parità può rilevare gli errori più semplici.

I checksum o gli hash crittografici possono verificare il firmware e i dati di configurazione critici.

Gli errori corretti devono comunque essere registrati. Correzioni ripetute possono indicare un deterioramento dell’hardware, una temperatura eccessiva o problemi di alimentazione.

Anche il software può danneggiare la memoria. I buffer overflow, i puntatori non validi e i conflitti tra attività possono danneggiare i dati senza alcun guasto fisico del dispositivo.

Le unità di protezione della memoria possono isolare le applicazioni e limitare gli accessi non autorizzati.

Il secure boot aggiunge un ulteriore livello. Il controller verifica che il firmware sia autentico prima dell'esecuzione.

Le chiavi e i certificati di sicurezza richiedono uno storage protetto. Il normale software applicativo non dovrebbe esporre le credenziali private.

Anche le interfacce di debug devono essere controllate nelle apparecchiature di produzione. Una porta di sviluppo aperta può aggirare gli altri controlli di sicurezza.

I registri di sicurezza devono rimanere protetti dalle alterazioni. Un aggressore non dovrebbe poter eliminare le prove cancellando file ordinari.

Questi requisiti dimostrano che l'integrità dei dati e la cybersicurezza non sono più temi separati della memoria.

La stessa architettura deve proteggere le informazioni dalla corruzione accidentale e dalla modifica intenzionale.

I cicli di vita industriali creano un problema di obsolescenza

Le apparecchiature industriali spesso restano operative molto più a lungo dell'elettronica commerciale.

Un controller, un'unità o una macchina utensile possono essere utilizzati per quindici o vent'anni. Il dispositivo di memoria selezionato potrebbe avere una vita produttiva molto più breve.

L'obsolescenza può costringere a riprogettare la scheda anche quando il prodotto industriale originale continua ad avere successo.

Un dispositivo sostitutivo può dichiarare la stessa capacità e interfaccia, pur comportandosi in modo diverso.

Temporizzazione, tensione, sequenze di comandi, funzionalità di sicurezza, durata e classe di temperatura possono variare.

I driver del firmware potrebbero richiedere modifiche. Il dispositivo sostitutivo dovrebbe essere convalidato con carichi di lavoro reali, anziché essere considerato automaticamente compatibile.

La pianificazione del ciclo di vita dovrebbe iniziare durante il progetto originale.

Gli ingegneri dovrebbero esaminare le opzioni di approvvigionamento da una seconda fonte, la disponibilità dei package, le dipendenze software e la durata prevista della produzione.

I dispositivi di storage gestiti possono inoltre segnalare informazioni sullo stato, come il numero di errori o la vita utile residua.

Queste informazioni consentono al controller di identificare il deterioramento prima del guasto completo.

Lo storage potrà quindi essere sostituito durante un fermo programmato anziché dopo una perdita improvvisa di dati.

Anche la documentazione è altrettanto importante. I futuri team di progettazione dovranno comprendere le partizioni della memoria, le procedure di aggiornamento, la logica di ripristino e le ipotesi sulla durata.

Senza queste informazioni, una successiva modifica del software potrebbe superare involontariamente i limiti del progetto originale.

Selezione della memoria come sistema industriale

Un processo pratico di selezione inizia con la classificazione dei dati.

Gli ingegneri dovrebbero identificare il codice del programma, le variabili di runtime, i parametri conservati, i registri degli eventi, i dati delle immagini e le informazioni di sicurezza.

Il passaggio successivo consiste nel definire la capacità. La stima dovrebbe includere la futura crescita del software, le immagini di backup, i metadati e lo spazio per il ripristino.

I carichi di lavoro in lettura e scrittura devono essere calcolati. Le velocità medie non sono sufficienti. Sono importanti anche i picchi improvvisi e i periodi di registrazione nel caso peggiore.

I requisiti di latenza e larghezza di banda devono essere definiti per le attività in tempo reale. Un dispositivo ad alta capacità potrebbe comunque non essere adatto al controllo deterministico.

La conservazione dei dati e la resistenza devono essere valutate nell'intero intervallo di temperatura previsto.

Il progetto deve inoltre definire il comportamento in caso di perdita di alimentazione. Gli ingegneri devono sapere quali dati richiedono una conservazione immediata e quanto può durare il processo di arresto.

Il rilevamento degli errori, l'avvio sicuro, l'archiviazione delle chiavi e il controllo degli accessi dovrebbero essere inclusi prima di selezionare il dispositivo.

Devono essere considerate anche la disponibilità durante il ciclo di vita e la compatibilità dei ricambi.

L'architettura finale può utilizzare diverse tecnologie di memoria. Spesso questo è il risultato corretto, non una complessità superflua.

La memoria flash può essere utilizzata per il firmware. La RAM veloce può supportare il controllo attivo. Lo storage non volatile ad alta resistenza può conservare eventi e variabili persistenti.

Uno storage a maggiore densità può contenere immagini, database e lunghe cronologie di produzione.

L'obiettivo non è trovare un'unica memoria universale. È assegnare ogni classe di dati a un dispositivo adeguato alla sua importanza operativa.

La memoria rimarrà un vincolo critico per l'Industria 4.0

I futuri sistemi industriali richiederanno una capacità maggiore e un accesso più rapido.

Un numero maggiore di sensori genererà più dati locali. L'analisi edge utilizzerà modelli più grandi e cronologie più estese.

I controllori integreranno un numero maggiore di funzioni di sicurezza, servizi di comunicazione e software diagnostico.

La memoria flash e non volatile a maggiore densità supporterà questi requisiti. Una RAM più veloce migliorerà la visione artificiale e l'analisi locale.

Lo storage persistente senza batteria ridurrà la manutenzione e migliorerà il ripristino dopo una perdita di alimentazione.

Tuttavia, una capacità maggiore non eliminerà la necessità di un'architettura rigorosa.

Gli impianti non dovrebbero conservare indefinitamente ogni dato grezzo. I sistemi edge devono decidere quali informazioni generano valore operativo.

I dati di routine possono essere riepilogati. Le informazioni dettagliate possono essere conservate in corrispondenza di allarmi, guasti o eventi relativi alla qualità.

Anche le prestazioni devono rimanere prevedibili. La larghezza di banda di picco è meno utile quando i tempi di accesso diventano instabili durante carichi di lavoro combinati.

I progettisti industriali continueranno a bilanciare densità, latenza, consumo energetico, durata, sicurezza e supporto durante il ciclo di vita.

La memoria può rimanere nascosta agli operatori, ma influisce direttamente sulla capacità di una macchina connessa di avviarsi, funzionare, registrare dati e ripristinarsi correttamente.

L'Industria 4.0, quindi, non si basa soltanto su sensori, reti e intelligenza artificiale.

Si basa anche su una memoria affidabile che conserva le istruzioni, il contesto e le evidenze alla base di ogni decisione industriale.
