Cinque tecniche di affidabilità per analizzare la tolleranza ai guasti industriale

Perché la tolleranza ai guasti richiede più del semplice hardware ridondante

Ogni sistema industriale prima o poi subirà dei guasti. I sensori vanno fuori taratura, le alimentazioni elettriche si deteriorano, i collegamenti di comunicazione diventano instabili e i componenti meccanici si usurano sotto carichi ripetuti. Lo scopo dell’ingegneria tollerante ai guasti non è quindi creare apparecchiature che non possano mai guastarsi. Il suo scopo è garantire che i guasti prevedibili non si trasformino immediatamente in guasti incontrollati del sistema.

Un sistema tollerante ai guasti può continuare a fornire una funzione accettabile dopo che uno o più componenti sono diventati indisponibili. In alcune applicazioni, il sistema deve mantenere la piena produzione. In altre, una capacità ridotta è accettabile finché la manutenzione non ripristina il canale guasto. I sistemi critici per la sicurezza possono invece passare a uno stato sicuro controllato quando il funzionamento continuo creerebbe un rischio inaccettabile.

I componenti ridondanti fanno spesso parte di questa strategia, ma la sola duplicazione non dimostra la tolleranza ai guasti. Due controllori possono dipendere comunque da un’unica alimentazione, da un unico commutatore di rete o da un’unica configurazione software. Due trasmettitori possono condividere la stessa linea di impulso e guastarsi a causa dello stesso intasamento. L’analisi dell’affidabilità deve quindi esaminare l’architettura completa, comprese le dipendenze non immediatamente visibili in un elenco delle apparecchiature.

Cinque metodi sono particolarmente utili per questo lavoro. L’analisi dell’albero dei guasti esamina come combinazioni di guasti possano produrre un evento principale definito. L’analisi dei modi e degli effetti dei guasti studia come possano guastarsi i singoli componenti e come tali guasti influenzino il sistema nel suo complesso. La simulazione Monte Carlo analizza l’incertezza in numerosi possibili scenari operativi e di guasto, mentre l’analisi delle cause profonde indaga perché si sia verificato un evento reale. I modelli di Markov descrivono come i sistemi riparabili passino nel tempo tra stati integri, degradati, guasti e ripristinati.

Figura 1. I sistemi industriali non possono evitare ogni guasto, ma un’ingegneria dell’affidabilità disciplinata può impedire che molti guasti si trasformino in guasti completi.

Affidabilità, disponibilità, sicurezza e manutenibilità non sono la stessa cosa

La terminologia relativa all’affidabilità viene spesso usata in modo impreciso, causando confusione durante le revisioni di progettazione. L’affidabilità descrive la probabilità che un’apparecchiatura svolga la funzione richiesta per un periodo definito. La disponibilità descrive se l’apparecchiatura è pronta quando il processo ne ha bisogno. Un sistema può guastarsi occasionalmente e mantenere comunque un’elevata disponibilità quando le riparazioni sono rapide e i pezzi di ricambio sono immediatamente accessibili.

La manutenibilità descrive con quale efficacia un sistema guasto può essere diagnosticato e ripristinato. La sicurezza descrive se i guasti rimangono entro limiti di rischio accettabili per il personale, l’ambiente e le apparecchiature. Queste proprietà si influenzano a vicenda, ma migliorare una proprietà non migliora automaticamente tutte le altre. Un arresto protettivo può ridurre la disponibilità produttiva, migliorando al contempo in modo significativo la sicurezza dell’impianto.

La tolleranza ai guasti coinvolge tutte queste discipline. Dipende dalla ridondanza, dalla diagnostica, dall'isolamento, dalla capacità di riparazione e dal degrado controllato. Dipende anche da una definizione chiara della funzione richiesta. Gli ingegneri non possono determinare se un sistema è tollerante ai guasti finché non sanno quali prestazioni devono rimanere disponibili dopo ciascun guasto credibile.

Un sistema di protezione del compressore, ad esempio, potrebbe dover preservare la capacità di intervento di emergenza dopo il guasto di un sensore. Un sistema di controllo di processo potrebbe dover mantenere soltanto un funzionamento stabile mentre un controllore viene sostituito. Uno schema di protezione elettrica potrebbe richiedere canali indipendenti, in modo che un singolo guasto comune non possa disabilitare sia la protezione primaria sia quella di backup. Le tecniche di affidabilità aiutano gli ingegneri a tradurre questi requisiti in progetti verificabili.

Scegliere un metodo in base alla domanda ingegneristica

Le cinque tecniche di affidabilità affrontano aspetti diversi dello stesso problema. L'FTA inizia con un evento di sistema indesiderato e procede a ritroso verso i guasti che potrebbero causarlo. L'FMEA inizia dai componenti o dalle funzioni e procede in avanti attraverso le conseguenze di ciascuna modalità di guasto. La simulazione Monte Carlo studia l'effetto dell'incertezza ripetendo il modello del sistema in molte condizioni generate casualmente.

L'RCA normalmente inizia dopo un incidente reale e utilizza le evidenze per distinguere i sintomi visibili dalle cause tecniche e organizzative sottostanti. La modellazione di Markov si concentra sugli stati del sistema e sui tassi con cui il sistema passa dall'uno all'altro. È particolarmente utile quando la riparazione, il funzionamento in standby, le prestazioni degradate e la copertura diagnostica influenzano fortemente la disponibilità.

La scelta corretta dipende dalla domanda a cui si vuole rispondere. Un team che indaga come potrebbe verificarsi una perdita totale del raffreddamento inizierà generalmente con un'FTA. Un team di progettazione che esamina ogni possibile guasto di trasmettitori, controllori e valvole trarrà maggior beneficio da un'FMEA. Un responsabile degli asset che confronta intervalli di manutenzione incerti può utilizzare una simulazione Monte Carlo, mentre un ingegnere dell'affidabilità che calcola la disponibilità a lungo termine di una coppia di controllori ridondanti potrebbe preferire un modello di Markov.

Questi metodi sono complementari, non intercambiabili. Un'FMEA può identificare modalità di guasto che in seguito diventano eventi di base all'interno di un albero dei guasti. I risultati di un'RCA possono correggere ipotesi di guasto irrealistiche in un modello di Markov. La simulazione Monte Carlo può verificare in che modo probabilità incerte influenzino le conclusioni tratte dall'FTA o dalla pianificazione della manutenzione.

L'analisi dell'albero dei guasti inizia dalla conseguenza

L'analisi dell'albero dei guasti è un metodo deduttivo che inizia con un evento indesiderato chiaramente definito. Questo evento è chiamato evento di vertice. Esempi pertinenti includono la perdita di tutta l'acqua di alimento della caldaia, il guasto della funzione di intervento della turbina, la perdita completa della comunicazione con il controllore o un aumento incontrollato della pressione all'interno di un reattore. La definizione deve essere sufficientemente specifica da consentire un'analisi significativa.

Un evento principale descritto soltanto come «guasto del sistema» è solitamente troppo vago. Non definisce quale funzione sia venuta meno, quanto sia durato il guasto o quale stato operativo fosse applicabile. Una definizione migliore potrebbe essere «perdita di tutta la portata dell'acqua di raffreddamento per più di sessanta secondi durante la produzione normale». Questa formulazione fornisce un confine chiaro per l'analisi.

Una volta definito l'evento principale, il team identifica le condizioni immediate che potrebbero produrlo. Tali condizioni vengono scomposte in eventi di livello inferiore finché l'analisi non raggiunge guasti di base dei componenti, disturbi esterni o azioni umane. Le porte logiche collegano gli eventi e descrivono come si combinano. Le porte OR indicano che uno qualsiasi degli eventi elencati può produrre l'evento di livello superiore, mentre le porte AND richiedono che diversi eventi si verifichino contemporaneamente.

L'albero completato fornisce una rappresentazione visiva della logica dei guasti. Consente agli specialisti elettrici, meccanici, della strumentazione, di processo, della manutenzione e della sicurezza di esaminare lo stesso sistema da una prospettiva comune. Questo modello condiviso è uno dei principali punti di forza pratici dell'FTA. Rende più facile mettere in discussione le ipotesi nascoste prima che vengano integrate nella progettazione.

Figura 2. Un albero dei guasti procede a ritroso da un evento principale definito e identifica le combinazioni di guasti di livello inferiore che possono produrlo.

Sviluppo di un albero dei guasti passo dopo passo

Il primo compito pratico consiste nello stabilire i confini del sistema. Gli ingegneri devono decidere quali apparecchiature, utenze, software, operatori e servizi esterni rientrano nell'analisi. Uno studio del sistema di raffreddamento può includere pompe, valvole, distribuzione dell'energia, strumentazione e logica di controllo. Potrebbe inoltre essere necessario includere la fonte d'acqua, le condizioni ambientali e la risposta dell'operatore quando questi fattori possono influire sull'evento principale.

Il team identifica quindi le cause immediate. La perdita totale del raffreddamento può verificarsi perché tutte le pompe diventano indisponibili, perché il collettore di alimentazione comune si intasa o perché le valvole di isolamento si chiudono erroneamente. Ogni causa immediata viene ulteriormente scomposta. L'indisponibilità di una pompa può derivare dal guasto del motore, dal grippaggio del cuscinetto, dalla perdita di aspirazione, dal guasto del controllore o dalla perdita dell'alimentazione elettrica.

Il processo continua finché un'ulteriore scomposizione non migliorerebbe la decisione. Gli eventi di livello più basso sono trattati come eventi di base e possono ricevere probabilità o tassi di guasto. La struttura logica può quindi essere valutata qualitativamente o quantitativamente. Anche quando non sono disponibili dati numerici accurati, l'albero può comunque rivelare singoli punti di guasto e dipendenze condivise inattese.

Una FTA quantitativa combina le probabilità degli eventi in base alla struttura delle porte logiche. Il calcolo può sembrare semplice, ma le ipotesi di indipendenza richiedono un'attenta revisione. Due eventi che condividono la stessa fonte di alimentazione, lo stesso ambiente, la stessa attività di manutenzione o lo stesso difetto software non sono pienamente indipendenti. Ignorare queste relazioni può far apparire un progetto ridondante significativamente più sicuro di quanto non sia in realtà.

Gli insiemi di taglio minimi mostrano le combinazioni più pericolose

Un insieme di taglio è una combinazione di eventi di base che produce l'evento apicale. Un insieme di taglio minimo non contiene eventi superflui, il che significa che la rimozione di un qualsiasi evento impedirebbe il verificarsi dell'evento apicale. Queste combinazioni aiutano gli ingegneri a identificare i percorsi di guasto più brevi e importanti. Sono particolarmente utili quando un grande albero dei guasti contiene centinaia di eventi.

Un insieme di taglio minimo costituito da un singolo evento indica che un solo guasto può causare direttamente l'evento apicale. Tali risultati meritano normalmente un'attenzione immediata nella progettazione. Il team può aggiungere ridondanza, migliorare l'isolamento, fornire un'alimentazione separata o introdurre un ulteriore livello di protezione. Gli insiemi di taglio costituiti da due o tre eventi rappresentano spesso guasti all'interno di architetture ridondanti.

Non tutti gli insiemi di taglio brevi comportano lo stesso rischio. Una combinazione di due eventi che coinvolge guasti frequenti può essere più significativa di un singolo evento esterno estremamente raro. Anche il tempo di rilevamento e riparazione influisce sull'importanza. Un guasto latente che rimane non rilevato per mesi crea un periodo di esposizione molto più lungo rispetto a un guasto rilevato e riparato immediatamente.

Il software FTA può classificare gli insiemi di taglio in base al contributo calcolato. Tuttavia, gli ingegneri dovrebbero comunque esaminare il significato fisico alla base dei numeri. Una probabilità matematicamente bassa può basarsi su ipotesi fragili o su dati generici che non riflettono l'installazione effettiva. Il giudizio ingegneristico rimane necessario durante tutta l'analisi.

Esempio: ridondanza delle pompe dell'acqua di alimento della caldaia che non è realmente indipendente

Si consideri una centrale elettrica che utilizza due pompe dell'acqua di alimento della caldaia. Ciascuna pompa può mantenere la portata minima richiesta, quindi il sistema sembra in grado di tollerare il guasto di una pompa. Un semplice conteggio delle apparecchiature suggerisce una ridondanza completa. L'albero dei guasti può rivelare una realtà diversa una volta incluse le dipendenze condivise.

Entrambi i motori delle pompe possono ricevere alimentazione dallo stesso bus elettrico. Entrambe le pompe possono aspirare da un unico collettore di aspirazione, dipendere dallo stesso sistema di controllo o ricevere comandi da una singola misura di livello. Un singolo guasto del bus, l'ostruzione del collettore di aspirazione o un segnale comune errato potrebbe quindi disabilitare entrambe le pompe contemporaneamente. L'apparente ridondanza delle due pompe non proteggerebbe da questi guasti comuni.

L’analisi può portare a diversi miglioramenti pratici. Alimentazioni elettriche separate possono ridurre la perdita comune di alimentazione. Misure diversificate del livello possono ridurre la dipendenza da una sola tecnologia di trasmettitore. Percorsi di controllo indipendenti, una migliore gestione manuale e un monitoraggio più efficace dell’aspirazione possono rafforzare l’architettura senza dover necessariamente aggiungere un’altra pompa completa.

Questo esempio mostra perché l’FTA è più utile del semplice conteggio dei dispositivi ridondanti. Valuta se i dispositivi rimangono indipendenti nelle reali condizioni operative. Identifica inoltre dove una maggiore complessità offre una protezione concreta e dove crea soltanto un’apparenza di protezione.

Dove l’analisi dell’albero dei guasti funziona bene e dove no

L’FTA è particolarmente efficace per le funzioni di sicurezza, i sistemi di protezione, le reti di distribuzione elettrica, le reti di comunicazione e altre applicazioni con un evento indesiderato chiaramente definito. La sua struttura visiva facilita le revisioni della progettazione e le discussioni con le autorità di regolamentazione. Può essere utilizzata qualitativamente per individuare i punti deboli o quantitativamente per stimare la probabilità dell’evento iniziale.

Il metodo diventa meno efficace quando l’evento iniziale è definito in modo inadeguato. Può inoltre diventare difficile da mantenere quando l’albero si estende a migliaia di eventi. Le sequenze dinamiche, le attività di manutenzione e i diversi stati operativi possono richiedere porte specializzate o tecniche di modellazione aggiuntive. Un albero dei guasti statico non descrive naturalmente ogni relazione dipendente dal tempo.

Anche le azioni umane richiedono un trattamento attento. La probabilità di risposta di un operatore dipende dalla qualità degli allarmi, dalla progettazione delle procedure, dalla formazione, dal carico di lavoro, dal tempo disponibile e dalle condizioni dell’interfaccia. Assegnare un’unica probabilità generica di errore umano può nascondere queste differenze. Le analisi rigorose dovrebbero coinvolgere specialisti di fattori umani quando l’azione dell’operatore è determinante per l’esito.

L’FTA è quindi più efficace se utilizzata nell’ambito di un programma di affidabilità più ampio. L’FMEA può fornire informazioni dettagliate sui modi di guasto dei componenti, mentre i metodi di Markov o Monte Carlo possono gestire riparazioni, sequenze e incertezze. Nessun singolo albero dovrebbe essere considerato una rappresentazione completa di ogni comportamento del sistema.

L’analisi dei modi e degli effetti dei guasti inizia dal componente

L’analisi dei modi e degli effetti dei guasti adotta un approccio induttivo. Invece di partire da un evento iniziale, il team comincia da un elemento, una funzione o una fase del processo. Quindi si chiede in che modo quell’elemento potrebbe guastarsi e quale effetto avrebbe ogni guasto, localmente e sull’intero sistema. Questa direzione rende l’FMEA particolarmente utile durante la progettazione e la revisione delle apparecchiature.

Un trasmettitore di pressione può guastarsi in diversi modi. La sua uscita può derivare verso l’alto, derivare verso il basso, bloccarsi su un valore, diventare instabile o scomparire completamente. Ogni modalità produce una conseguenza operativa diversa. Un valore alto può causare un arresto non necessario, mentre un valore basso può nascondere una condizione di pressione pericolosa.

L’FMEA obbliga il team a descrivere queste differenze anziché registrare soltanto “guasto del trasmettitore”. Esamina inoltre i controlli di prevenzione e rilevamento esistenti. L’analisi può individuare sistemi diagnostici, logiche di confronto, test di prova, allarmi, bypass o verifiche da parte dell’operatore che riducono la conseguenza. Una rilevazione debole diventa spesso importante quanto la modalità di guasto originaria.

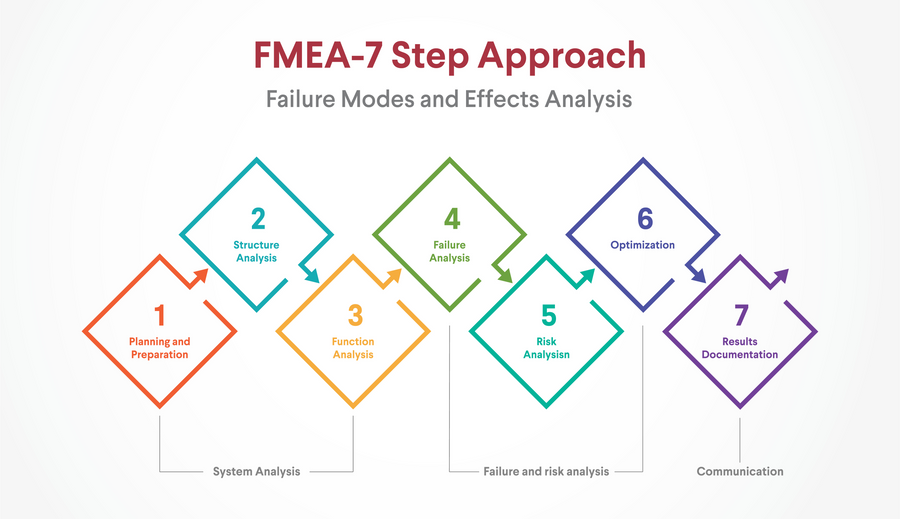

Figura 3. L’FMEA valuta le singole modalità di guasto, i relativi effetti, la loro gravità e i controlli disponibili per prevenirle o rilevarle.

Cosa dovrebbe contenere un foglio di lavoro FMEA efficace

Un foglio di lavoro FMEA efficace inizia dall’elemento e dalla sua funzione richiesta. La modalità di guasto descrive come la funzione può andare persa, degradarsi o essere eseguita in modo errato. L’effetto locale descrive ciò che accade a livello del componente, mentre l’effetto sul sistema descrive la conseguenza operativa o di sicurezza più ampia. Le cause e i meccanismi vengono registrati separatamente dagli effetti.

Il foglio di lavoro documenta anche i controlli esistenti. I controlli preventivi riducono la probabilità che si verifichi il guasto. I controlli di rilevamento individuano il guasto prima che produca una conseguenza inaccettabile. Tra gli esempi figurano l’autodiagnostica, il confronto tra segnali ridondanti, le soglie di allarme, i test di prova, le ispezioni e la manutenzione predittiva.

Molte organizzazioni assegnano valori di gravità, probabilità di accadimento e rilevabilità. Questi valori vengono talvolta moltiplicati per produrre un Numero di Priorità del Rischio. Il numero può aiutare a stabilire le priorità, ma non dovrebbe mai sostituire il giudizio tecnico. Combinazioni diverse possono produrre lo stesso punteggio anche quando le loro conseguenze sono fondamentalmente diverse.

Un guasto catastrofico raro può meritare più attenzione di un inconveniente minore frequente, anche quando i punteggi calcolati appaiono simili. La gravità dovrebbe quindi essere esaminata separatamente. I team dovrebbero inoltre dare priorità alle azioni che eliminano il meccanismo di guasto o ne riducono la conseguenza, anziché fare affidamento solo su ulteriori ispezioni.

Esempio: ingressi PLC ridondanti con una vulnerabilità condivisa

Considera due canali di ingresso digitali che monitorano un unico interruttore di campo di emergenza. L’architettura sembra ridondante perché due ingressi del PLC ricevono il segnale. Un’FMEA esamina se l’intero percorso del segnale sia realmente indipendente. Prende in considerazione il contatto di campo, il cablaggio, l’alimentazione degli ingressi, gli assemblaggi dei morsetti, i moduli, la logica e il comportamento diagnostico.

I possibili modi di guasto includono un circuito aperto, un cortocircuito, un contatto saldato, un canale bloccato a livello alto, un canale bloccato a livello basso o la perdita dell’alimentazione comune degli ingressi. L’analisi chiede inoltre se viene rilevato il disaccordo tra i canali. Se entrambi i canali condividono un unico contatto di campo e un unico cavo, molti guasti plausibili possono interessare simultaneamente entrambi i canali.

La revisione può mostrare che i moduli di ingresso duplicati forniscono una protezione aggiuntiva limitata. Potrebbero essere necessari contatti separati, circuiti di campo monitorati, percorsi di alimentazione indipendenti o principi di rilevamento diversificati. La procedura di prova periodica deve inoltre verificare l’intera catena del segnale, anziché testare solo il modulo PLC.

Per le architetture di protezione, gli ingegneri possono anche esaminare moduli di sicurezza industriale adatti, progettati per la copertura diagnostica, la ridondanza e un comportamento controllato in caso di guasto. La selezione dell’hardware deve comunque seguire l’intero ciclo di vita della sicurezza e non può sostituire un’analisi specifica dell’applicazione.

La FMEA di progettazione e la FMEA di processo affrontano rischi diversi

La FMEA di progettazione studia il prodotto o il sistema progettato. Esamina se l’architettura, i componenti, i materiali e le funzioni di controllo selezionati possano funzionare come previsto. Il metodo viene comunemente applicato durante lo sviluppo del concetto, la progettazione dettagliata e le modifiche progettuali. È più utile prima che la progettazione diventi costosa da modificare.

La FMEA di processo studia le attività di produzione, assemblaggio, installazione, messa in servizio o manutenzione. Un quadro elettrico può avere una progettazione elettrica corretta, ma il processo di installazione può comunque introdurre morsetti allentati, polarità invertita, valori nominali dei fusibili errati o un’identificazione dei cavi non corretta. Le attività di manutenzione possono introdurre firmware errati, parti di ricambio inadatte, allarmi disabilitati o bypass lasciati attivi.

Queste due forme di FMEA dovrebbero sostenersi a vicenda. I controlli di progettazione possono ridurre la sensibilità all’installazione, mentre i controlli di processo possono prevenire errori di esecuzione che la progettazione non è in grado di eliminare. Esaminare solo la progettazione dell’apparecchiatura lascia molti rischi del ciclo di vita non affrontati. Esaminare solo il processo di lavoro può nascondere debolezze incorporate nell’architettura originale.

Per i sistemi di automazione critici, entrambe le analisi dovrebbero essere aggiornate dopo modifiche significative. La sostituzione di un controllore, la migrazione della rete, un aggiornamento software o una modifica della procedura di prova periodica possono introdurre nuovi modi di guasto. I fogli di lavoro storici non dovrebbero rimanere congelati mentre l’impianto si evolve intorno a essi.

La FMECA aggiunge una valutazione più formale della criticità

L’analisi dei modi, degli effetti e della criticità dei guasti estende la struttura dell’FMEA aggiungendo calcoli formali della criticità. Il metodo può utilizzare i tassi di guasto dei componenti, l’esposizione operativa, le fasi della missione, le categorie di gravità e le probabilità condizionate. È utile quando un sistema di grandi dimensioni contiene numerosi modi di guasto e le risorse ingegneristiche devono essere indirizzate verso i fattori più significativi.

I calcoli di criticità dipendono fortemente dalla qualità dei dati. I database generici dei tassi di guasto forniscono un punto di partenza, ma potrebbero non riflettere l’installazione reale. Temperatura, vibrazioni, contaminazione, sollecitazioni elettriche, qualità della manutenzione e ciclo di lavoro influenzano tutti le prestazioni effettive. Le evidenze specifiche dell’impianto dovrebbero sostituire le ipotesi generiche quando è disponibile una storia operativa sufficiente.

L’analisi dovrebbe inoltre distinguere tra i guasti rilevati immediatamente e quelli che rimangono latenti. Un guasto latente in un sistema di riserva potrebbe non influire sulla produzione finché non si guasta un altro componente o finché non si verifica una richiesta di intervento. La lunga esposizione latente può rendere molto importante un guasto relativamente poco frequente. È quindi necessario includere gli intervalli di rilevamento e l’efficacia dei test di verifica.

L’FMECA è più utile quando i suoi risultati portano ad azioni di progettazione o manutenzione. Una complessa tabella di classificazione ha poco valore se non influenza l’architettura, le scorte di ricambi, i sistemi diagnostici, i test o le procedure operative. L’obiettivo resta la riduzione pratica del rischio, non il calcolo fine a se stesso.

Dove l’FMEA funziona bene e dove può trarre in inganno

L’FMEA fornisce una revisione disciplinata componente per componente. È relativamente facile da spiegare e favorisce la partecipazione del personale di ingegneria, esercizio, manutenzione, qualità e sicurezza. Il registro delle azioni risultante può essere collegato direttamente a modifiche progettuali, ispezioni, sistemi diagnostici e miglioramenti della manutenzione.

Il metodo può diventare ripetitivo quando viene applicato a sistemi molto grandi. I team possono dedicare troppo tempo a documentare modalità di guasto di scarso valore, trascurando al contempo le interazioni del sistema. Inoltre, l’FMEA tradizionale tende a esaminare un guasto alla volta. I guasti multipli simultanei e gli eventi dipendenti dalla sequenza potrebbero non emergere chiaramente.

I sistemi di punteggio comportano un altro rischio. I team possono modificare le valutazioni per ottenere una priorità preferita o trattare il numero finale come più obiettivo del giudizio sottostante. Un punteggio basso non dimostra che un guasto sia accettabile. Gli eventi ad alta gravità, i guasti per causa comune e i requisiti normativi dovrebbero essere sottoposti a una revisione separata.

La qualità dell’FMEA dipende dalle persone che la eseguono. Un foglio di lavoro preparato da un solo progettista può non considerare le realtà operative note a operatori e tecnici. Gli studi più solidi combinano le conoscenze progettuali con la storia effettiva della manutenzione e l’esperienza operativa.

La simulazione Monte Carlo trasforma l’incertezza in una distribuzione

I calcoli di affidabilità industriale spesso coinvolgono dati di ingresso incerti. La durata dei componenti varia, la durata delle riparazioni cambia, la consegna dei pezzi di ricambio è imprevedibile e le sollecitazioni ambientali influenzano il comportamento dei guasti. Un singolo valore medio non può sempre rappresentare queste variazioni. La simulazione Monte Carlo affronta questo problema attraverso campionamenti casuali ripetuti.

L’ingegnere costruisce innanzitutto un modello del sistema e assegna distribuzioni di probabilità alle variabili incerte. La simulazione genera quindi molte combinazioni possibili. In un’esecuzione, una pompa può guastarsi dopo 8.000 ore ed essere riparata entro quattro ore. In un’altra, il guasto può verificarsi più tardi, ma la riparazione può richiedere molto più tempo perché il ricambio necessario non è disponibile.

Dopo migliaia o milioni di esecuzioni, i risultati formano una distribuzione. Il modello può stimare i tempi di indisponibilità attesi, la perdita di produzione, la disponibilità del sistema, la probabilità di successo della missione, la domanda di ricambi o i costi di manutenzione. Può inoltre mostrare la probabilità di risultati estremi che scomparirebbero all’interno di un unico valore medio.

Figura 4. La simulazione Monte Carlo valuta molti scenari di guasto e riparazione generati casualmente per stimare un intervallo di possibili risultati.

Costruzione di un modello Monte Carlo credibile per l’affidabilità

La qualità della simulazione dipende dal modello del sistema. Il modello deve rappresentare componenti, regole operative, distribuzioni dei guasti, comportamento delle riparazioni, dipendenze, logica di standby e risorse di manutenzione. Può includere anche condizioni meteorologiche, domanda di produzione, ritardi logistici e risposta umana quando questi fattori influenzano le prestazioni del sistema.

Ogni esecuzione simulata segue il sistema nel tempo. I componenti si guastano secondo distribuzioni campionate, le riparazioni iniziano quando le risorse diventano disponibili e il modello registra se il sistema rimane operativo, degradato o non disponibile. La ripetizione del processo produce stime per diverse misure delle prestazioni.

La validazione è essenziale. Il team dovrebbe confrontare il modello con calcoli semplificati, casi operativi noti e risultati storici dell’impianto. Un output inatteso deve essere analizzato, anziché accettato solo perché proviene da un software. Una simulazione visivamente impressionante può comunque essere errata quando la logica sottostante è incompleta.

L’analisi di sensibilità aiuta a identificare quali ipotesi influenzano maggiormente il risultato. Se il tempo di riparazione ha un effetto molto maggiore rispetto al tasso di guasto, la gestione può ottenere maggiori vantaggi migliorando la disponibilità dei ricambi e la rapidità della diagnosi. Se domina la probabilità di causa comune, aggiungere più componenti identici può offrire pochi benefici.

Selezione delle distribuzioni di probabilità corrispondenti al meccanismo di guasto

Una distribuzione esponenziale presuppone un tasso di guasto costante. Può essere appropriata per alcuni componenti elettronici durante la loro vita operativa utile. Una distribuzione di Weibull è più flessibile e può rappresentare guasti iniziali, guasti casuali o fenomeni di usura. Le distribuzioni lognormali sono spesso utili per le durate delle riparazioni e per i processi influenzati da diversi fattori moltiplicativi.

La scelta dovrebbe riflettere il meccanismo fisico anziché la comodità del software. Un guasto dei cuscinetti dovuto all’usura non segue naturalmente lo stesso comportamento di un errore di comunicazione casuale. Utilizzare un tasso di guasto costante per entrambi può distorcere le previsioni a lungo termine. Gli ingegneri dell’affidabilità dovrebbero esaminare lo storico operativo e i meccanismi di guasto prima di selezionare la distribuzione.

I dati storici spesso richiedono una pulizia. I sistemi di manutenzione possono confondere la sostituzione programmata con un guasto funzionale. Le date dei guasti possono essere inserite quando è stato aperto l’ordine di lavoro anziché quando si è verificato il problema. Anche i nomi degli asset, le ore di funzionamento e i codici dei guasti possono essere incoerenti tra i diversi siti.

La disponibilità limitata di dati non impedisce l’analisi, ma l’incertezza dovrebbe rimanere visibile. Il giudizio degli esperti, le informazioni dei fornitori e i database di settore possono supportare le prime stime. Il modello dovrebbe verificare un intervallo realistico invece di presentare un’unica ipotesi incerta come un fatto preciso.

Esempio: disponibilità di una stazione con tre compressori

Si consideri una stazione con tre compressori per gas. Due unità sono necessarie per la produzione a pieno regime, mentre la terza fornisce capacità di riserva. Ogni macchina ha ore di funzionamento, storico della manutenzione e prestazioni di raffreddamento differenti. È possibile eseguire una sola riparazione importante alla volta perché la stazione dispone di un’unica squadra specializzata di manutenzione.

I cuscinetti di ricambio richiedono diversi giorni per la consegna e i guasti del sistema di raffreddamento diventano più frequenti durante i periodi di temperatura ambiente elevata. Queste interazioni sono difficili da rappresentare con una sola semplice equazione di disponibilità. Un modello Monte Carlo può campionare guasti dei compressori, durate delle riparazioni, periodi meteorologici, disponibilità dei tecnici e ritardi logistici.

I risultati possono mostrare la disponibilità a piena capacità, il funzionamento a capacità ridotta e l’arresto completo della stazione. La direzione può confrontare investimenti alternativi. Tenere a magazzino cuscinetti aggiuntivi può ridurre i tempi di fermo estremi in modo più efficace rispetto all’aggiunta di un altro tecnico di manutenzione generico. Migliorare l’affidabilità del raffreddamento può offrire un valore maggiore rispetto alla sostituzione di un compressore altrimenti in buone condizioni.

Il modello può anche verificare gli intervalli di manutenzione. Intervalli preventivi più brevi possono ridurre i guasti, ma aumentare il tempo di fermo programmato e gli errori indotti dalla manutenzione. La simulazione consente di valutare entrambi gli effetti all’interno dello stesso modello operativo.

Dove la simulazione Monte Carlo funziona bene e dove fallisce

I metodi Monte Carlo sono potenti quando interagiscono molte variabili incerte. Possono rappresentare logistica complessa, code di riparazione, effetti meteorologici, domanda produttiva e decisioni di manutenzione. La distribuzione risultante fornisce più informazioni di una semplice media. Supporta inoltre decisioni basate sul rischio mostrando la probabilità di esiti gravi ma infrequenti.

Il principale punto debole è la credibilità del modello. Una simulazione complessa può creare un falso senso di sicurezza perché il suo risultato appare numericamente preciso. Il programma calcola soltanto le conseguenze delle ipotesi inserite dall'analista. Dipendenze mancanti o distribuzioni irrealistiche possono produrre risultati fuorvianti.

La simulazione richiede inoltre un numero sufficiente di esecuzioni per ottenere stime stabili. Le probabilità di eventi rari possono richiedere tecniche di campionamento specializzate, poiché una simulazione casuale ordinaria richiederebbe un numero di esecuzioni impraticabilmente elevato. Dovrebbero essere riportati gli intervalli di confidenza, affinché gli utenti comprendano l'incertezza statistica.

Il metodo è quindi più utile quando la logica del modello, le fonti dei dati e i limiti rimangono trasparenti. Le decisioni sull'affidabilità non dovrebbero basarsi su un grafico le cui ipotesi non possano essere spiegate al personale operativo e tecnico.

L'analisi delle cause profonde inizia dopo l'evento

L'analisi delle cause profonde indaga perché si sia verificato un guasto effettivo, un problema di qualità o un evento di sicurezza. Va oltre l'identificazione del componente danneggiato. Un motore può arrestarsi perché un cuscinetto si è grippato, ma la sostituzione del cuscinetto ripristina soltanto il funzionamento. L'indagine deve determinare perché il cuscinetto sia arrivato a quella condizione.

Le cause più profonde possono includere contaminazione, lubrificazione errata, stoccaggio inadeguato, danni di installazione, carico di processo eccessivo o ispezioni non effettuate. Anche le condizioni organizzative possono contribuire. Le attività di manutenzione possono essere state eliminate, i ricambi possono essere stati inadeguati oppure la pressione produttiva può aver ritardato gli interventi correttivi.

L'RCA separa quindi i sintomi, le cause fisiche dirette, le condizioni contribuenti e le debolezze sistemiche sottostanti. Questa distinzione impedisce all'organizzazione di considerare ogni riparazione una soluzione permanente. Produce inoltre prove utili a migliorare le future FMEA, FTA, la pianificazione della manutenzione e le procedure operative.

Figura 5. L'RCA segue un guasto oltre il sintomo visibile e identifica le condizioni tecniche e organizzative che ne hanno consentito il verificarsi.

Le prove devono essere conservate prima che l'impianto torni alla normalità

Le prove industriali possono scomparire rapidamente. Gli operatori possono reimpostare gli allarmi, i tecnici possono sostituire i moduli e le condizioni del processo possono cambiare. I registri del controllore possono sovrascrivere gli eventi precedenti, mentre i componenti danneggiati possono essere scartati prima dell'esame. Un processo RCA disciplinato inizia quindi dalla conservazione delle prove.

Il team dovrebbe raccogliere gli andamenti storici, gli elenchi degli allarmi, i registri degli eventi del controllore, i dati dei relè, gli ordini di lavoro, le fotografie, i componenti danneggiati, le versioni del software, i file di configurazione e le osservazioni degli operatori. Ogni elemento dovrebbe essere identificato indicando la fonte e l'ora. Le prove fisiche dovrebbero rimanere sotto controllo finché l'indagine non determina se siano necessari ulteriori esami.

La sincronizzazione temporale richiede particolare attenzione. Un controllore, uno storico, un relè di protezione, un server e un sistema di manutenzione possono registrare timestamp diversi. Gli investigatori devono correggere queste differenze prima di ricostruire la sequenza degli eventi. In caso contrario, un allarme successivo potrebbe apparire erroneamente come l'evento iniziale.

Le interviste agli operatori dovrebbero essere completate tempestivamente, ma con attenzione. Le persone possono ricordare sequenze e contesti che i sistemi automatizzati non hanno registrato. Le loro dichiarazioni devono essere trattate come evidenze, non come attribuzione di colpe. L'obiettivo è comprendere l'ambiente operativo in cui sono state prese le decisioni.

Costruire la cronologia degli eventi prima di chiedersi perché

Una cronologia solida separa i fatti verificati dall'interpretazione. Registra ciò che è accaduto prima, durante e dopo il guasto. Ogni evento dovrebbe essere collegato a una fonte, come un valore dello storico, un registro degli allarmi, un intervento di manutenzione, una fotografia o una dichiarazione di un testimone. Lacune e incoerenze devono rimanere visibili.

Il primo allarme visualizzato dall'operatore non è sempre il primo evento fisico. Le raffiche di allarmi possono nascondere la condizione iniziale sotto centinaia di messaggi secondari. I dati ad alta risoluzione della sequenza degli eventi possono mostrare che l'instabilità della pressione, un disturbo dell'alimentazione elettrica o una perdita di comunicazione sono iniziati prima. La cronologia aiuta a distinguere la causa dalla conseguenza.

Una volta compresa la sequenza, il team può utilizzare strumenti come i Cinque Perché, i diagrammi a lisca di pesce, l'analisi delle barriere, l'analisi dei cambiamenti o i diagrammi dei fattori causali. Gli eventi semplici possono essere spiegati attraverso una breve catena causale. Gli incidenti complessi coinvolgono solitamente diverse condizioni tecniche e organizzative interagenti.

L'indagine non dovrebbe fermarsi dopo aver trovato una spiegazione plausibile. Le ipotesi alternative devono essere verificate rispetto alle evidenze. Le supposizioni non supportate devono rimanere identificate come tali, anziché essere presentate come cause confermate.

Esempio: guasti ripetuti degli azionamenti a velocità variabile

In uno stabilimento si verificano guasti ripetuti di un azionamento a velocità variabile che controlla un trasportatore. Dopo ogni evento, la manutenzione sostituisce l'azionamento e la produzione torna alla normalità. Diversi mesi dopo, un altro azionamento si guasta. La sostituzione ripetuta suggerisce che il problema potrebbe non essere limitato all'azionamento stesso.

Il team RCA confronta le date dei guasti con i dati ambientali e i registri di manutenzione. La maggior parte dei guasti si è verificata durante i periodi estivi più caldi. Le tendenze della temperatura dell'armadio mostrano un funzionamento prolungato al di sopra dell'intervallo preferenziale. L'ispezione rivela filtri intasati, flusso d'aria limitato e un forte accumulo di polvere intorno al percorso di raffreddamento.

La cronologia della manutenzione mostra che la pulizia regolare dei filtri è stata rimossa dal programma di manutenzione preventiva dopo una variazione dell'organico. L'azionamento è il componente guasto, ma la temperatura eccessiva dell'armadio è la causa fisica diretta. La ventilazione limitata e l'assenza dell'attività di manutenzione sono cause contribuenti e organizzative.

L’azione correttiva dovrebbe quindi andare oltre la sostituzione di un altro azionamento. Lo stabilimento può ripristinare la manutenzione dei filtri, installare allarmi di temperatura, migliorare il raffreddamento degli armadi e riesaminare la progettazione degli involucri. L’efficacia dovrebbe essere verificata durante il successivo periodo di temperature elevate.

Le azioni correttive devono essere collegate a cause verificate

Molti rapporti RCA si indeboliscono durante la pianificazione delle azioni correttive. I team possono raccomandare ulteriore formazione senza dimostrare che le conoscenze fossero insufficienti. Possono modificare le procedure quando il vero problema è una progettazione inadeguata delle apparecchiature. Possono aggiungere ispezioni incapaci di rilevare l’effettivo meccanismo di guasto.

Ogni azione dovrebbe affrontare una causa o una condizione contribuente verificata. Dovrebbe avere un responsabile, una data di completamento e un metodo di verifica definito. L’organizzazione dovrebbe distinguere tra contenimento temporaneo, azione correttiva e azione preventiva a lungo termine. Ripristinare la produzione non equivale a prevenire il ripetersi dell’evento.

L’efficacia deve essere verificata dopo l’implementazione. Un’azione completata non è automaticamente efficace. Lo stabilimento dovrebbe confermare se la probabilità di guasto è diminuita, se il nuovo controllo viene utilizzato e se ha introdotto un altro rischio. Questo feedback completa il ciclo di miglioramento dell’affidabilità.

Le indagini più serie possono richiedere una revisione indipendente. I team strettamente coinvolti nell’evento possono essere influenzati da presupposti precedenti o da pressioni organizzative. Una revisione esterna o interfunzionale può mettere in discussione l’analisi prima che vengano accettate le conclusioni finali.

L’errore umano raramente è una causa principale completa

“Errore dell’operatore” ed “errore di manutenzione” compaiono spesso nelle indagini superficiali. Queste etichette descrivono chi ha eseguito l’azione finale, ma non spiegano perché quell’azione sia diventata probabile. Le persone lavorano all’interno di interfacce, procedure, livelli di organico, esigenze produttive, sistemi di formazione e progettazione delle apparecchiature. L’indagine dovrebbe esaminare tutte queste condizioni.

Un operatore può selezionare il comando sbagliato perché due elementi sullo schermo sembrano quasi identici. Un tecnico può installare il componente errato perché l’identificazione non è coerente. Un supervisore può rimandare la manutenzione perché l’organizzazione premia la produzione ininterrotta senza prevedere una finestra realistica per l’arresto.

Comprendere queste condizioni non elimina la responsabilità individuale. Impedisce che lo stesso sistema induca un’altra persona a commettere lo stesso errore. Un’indagine incentrata sulla colpa può soddisfare un’immediata esigenza di attribuire responsabilità, lasciando però intatta la debolezza sottostante.

Una RCA efficace esamina il modo in cui il sistema ha influenzato la decisione. Si chiede se gli allarmi fossero comprensibili, se le procedure fossero pratiche, se il carico di lavoro fosse ragionevole e se gli strumenti necessari fossero disponibili. Queste domande producono azioni correttive più efficaci del semplice invito a prestare maggiore attenzione.

Dove funziona bene l’analisi della causa principale e dove no

L'RCA trasforma l'esperienza operativa reale in conoscenza preventiva. Può rivelare debolezze di progettazione, lacune nella manutenzione, problemi procedurali e pressioni organizzative che gli studi predittivi non avevano rilevato. I suoi risultati possono migliorare i modelli di affidabilità e gli standard dei progetti futuri.

Il metodo è reattivo perché inizia dopo un evento. I settori ad alto impatto non possono basarsi soltanto sull'apprendimento dai guasti. Sono ancora necessari metodi proattivi come FMEA e FTA. L'RCA dovrebbe integrarli aggiornando le ipotesi con le prove derivanti dal funzionamento reale.

Le indagini possono inoltre diventare soggettive. Il bias di conferma può indurre i team a privilegiare la prima spiegazione plausibile. La mancanza di prove può costringere a mantenere incerte le conclusioni. I rapporti solidi separano chiaramente le cause confermate, i fattori contribuenti, le ipotesi e le questioni irrisolte.

Il valore dell'RCA dipende dal seguito dato alle azioni. Un'indagine tecnicamente solida produce pochi benefici quando le azioni vengono rimandate, indebolite o non verificate. L'impegno della direzione è quindi importante quanto la competenza analitica.

I modelli di Markov seguono il sistema nei suoi cambiamenti di stato

La modellazione di Markov rappresenta un sistema attraverso stati operativi definiti. Un sistema semplice può contenere solo uno stato operativo e uno stato di guasto. Un sistema tollerante ai guasti richiede solitamente stati aggiuntivi, come pienamente ridondante, degradato, guasto, in riparazione o in attesa di un ricambio. Le transizioni collegano questi stati.

Un tasso di guasto può portare il sistema dallo stato pienamente operativo a quello degradato. Un altro guasto può portarlo dallo stato degradato a quello di indisponibilità. Un tasso di riparazione può riportarlo al pieno funzionamento. Il modello calcola la probabilità che il sistema si trovi in ciascuno stato nel tempo.

Questa struttura è particolarmente utile per i sistemi riparabili. Può rappresentare ridondanza, apparecchiature in standby, copertura diagnostica, risposta alla manutenzione e capacità produttiva parziale. A differenza di una semplice formula di affidabilità, mostra per quanto tempo il sistema può rimanere vulnerabile dopo il primo guasto.

Figura 6. I modelli di Markov descrivono come i sistemi passano tra stati integro, degradato, guasto e riparato.

Un modello a due stati fornisce il principio di base

Il modello di Markov più semplice contiene uno stato operativo e uno stato di guasto. Il tasso di guasto controlla il passaggio dallo stato operativo a quello di guasto. Il tasso di riparazione controlla il ritorno allo stato operativo. Da queste transizioni, il modello può stimare la disponibilità durante un periodo definito o in condizioni stazionarie.

Questo modello è utile per apparecchiature semplici e riparabili, ma non descrive completamente la maggior parte dei sistemi di automazione ridondanti. Un controllore a doppio canale può continuare a funzionare dopo il guasto di un canale. Il sistema rimane funzionale, ma perde la ridondanza. Si trova ora in uno stato degradato, con una maggiore esposizione a un secondo guasto.

L’aggiunta dello stato degradato consente al modello di calcolare con quale frequenza e per quanto tempo il sistema opera senza protezione completa. La rapidità della riparazione diventa estremamente importante. Un sistema con componenti affidabili può comunque trascorrere troppo tempo in condizioni degradate quando la diagnosi dei guasti, la consegna dei ricambi o l’approvazione della manutenzione sono lente.

Il modello può inoltre distinguere i guasti rilevati da quelli non rilevati. Un guasto rilevato di un canale può attivare una riparazione immediata. Un guasto non rilevato può rimanere latente finché non si verifica una richiesta o un altro guasto. La copertura diagnostica modifica la struttura delle transizioni e, di conseguenza, la disponibilità e il rischio calcolati.

Esempio: una coppia di controller a doppia ridondanza

Si considerino due controller disposti in una coppia ridondante. Lo stato uno rappresenta entrambi i controller funzionanti. Lo stato due rappresenta un controller guasto mentre il secondo mantiene il controllo. Lo stato tre rappresenta la perdita di entrambi i controller e la completa indisponibilità del controllo.

Il modello include il tasso di guasto di ciascun controller e il tasso di riparazione dopo il rilevamento. Può includere anche il guasto al commutamento, la perdita comune di alimentazione e un difetto software comune. Queste transizioni aggiuntive impediscono all’analisi di presumere un’indipendenza perfetta.

I risultati possono distinguere la disponibilità con ridondanza completa dalla disponibilità funzionale. Il sistema può rimanere in grado di controllare il processo per la maggior parte dell’anno, trascorrendo tuttavia un numero significativo di ore con un solo controller funzionante. Questa esposizione a condizioni degradate può essere inaccettabile per un’applicazione critica.

Il modello può confrontare le strategie di miglioramento. La sostituzione più rapida dei ricambi può ridurre l’esposizione al funzionamento degradato in modo più efficace rispetto all’aggiunta di un terzo controller. Diagnostiche migliori possono offrire un vantaggio maggiore rispetto a una piccola riduzione del tasso di guasto dell’hardware. L’analisi di Markov rende misurabili questi compromessi.

Le apparecchiature di riserva richiedono più di uno stato di guasto attivo

La ridondanza in standby introduce comportamenti aggiuntivi. Una pompa di riserva può rimanere ferma finché la pompa in esercizio non si guasta. L’unità di riserva può contenere un guasto latente, non avviarsi o incontrare un problema nella logica di trasferimento. Anche le valvole di isolamento possono non portarsi nella posizione richiesta.

Un modello di Markov può includere stati per apparecchiatura attiva in buone condizioni, apparecchiatura di riserva non disponibile, guasto al trasferimento, capacità ridotta e perdita totale del sistema. Il proof test porta il sistema da una condizione dormiente sconosciuta verso una condizione nota. L’intervallo tra i test influisce sulla durata dei possibili guasti latenti.

Le politiche di manutenzione possono essere valutate all’interno della stessa struttura. Intervalli di test più brevi migliorano il rilevamento dei guasti latenti, ma aumentano il carico di manutenzione e possono introdurre ulteriori errori. Il modello può confrontare questi effetti contrapposti invece di presumere che test più frequenti siano sempre migliori.

L’analisi dello standby dovrebbe includere anche la logistica delle riparazioni. Un componente in standby guasto potrebbe non interrompere immediatamente la produzione, quindi la riparazione può essere rimandata. Questo ritardo lascia il sistema privo di protezione quando l’unità attiva si guasta in seguito. Di conseguenza, le priorità operative influenzano l’affidabilità tanto quanto le caratteristiche dell’hardware.

L’ipotesi di Markov offre sia semplicità sia limiti

Un modello di Markov di base presume che il comportamento futuro delle transizioni dipenda dallo stato attuale, anziché dall’intera storia. Questa ipotesi semplifica la matematica e spesso richiede tassi di transizione costanti. Alcune apparecchiature industriali rispettano ragionevolmente questa approssimazione durante un periodo limitato.

L’invecchiamento e il danno accumulato possono violare questa ipotesi. Un cuscinetto fortemente usurato non presenta lo stesso comportamento futuro in termini di guasto di un cuscinetto nuovo, anche quando entrambi sono attualmente in funzione. Stati aggiuntivi di degrado possono approssimare l’invecchiamento, mentre per una rappresentazione più accurata potrebbero essere necessari modelli semi-Markoviani o di altro tipo.

L’esplosione degli stati è un’altra difficoltà. Ogni condizione di un componente può moltiplicare il numero di stati possibili del sistema. Un impianto ridondante complesso può generare rapidamente migliaia o milioni di combinazioni. Potrebbero essere necessari la riduzione del modello, il raggruppamento o la simulazione per mantenere gestibile l’analisi.

Il modello dovrebbe contenere dettagli sufficienti a supportare la decisione, senza rappresentare ogni variazione fisica. Una complessità eccessiva crea problemi di manutenzione e convalida. Un modello troppo semplice nasconde comportamenti importanti, mentre uno troppo dettagliato diventa impossibile da spiegare.

Dove la modellazione di Markov funziona bene e dove no

La modellazione di Markov è particolarmente adatta ai sistemi ridondanti riparabili, alle apparecchiature in standby, alle modalità operative degradate e alla copertura diagnostica. Supporta l’analisi della disponibilità e mostra come la risposta manutentiva modifichi l’esposizione del sistema. È particolarmente utile quando è importante la sequenza degli stati di guasto e riparazione.

Il metodo dipende dalla corretta definizione degli stati e dei tassi di transizione. Le ipotesi di tasso costante potrebbero non riflettere l’invecchiamento, le variazioni ambientali o la qualità della manutenzione. I guasti per causa comune devono essere rappresentati esplicitamente, anziché essere nascosti all’interno dei tassi dei componenti indipendenti.

I risultati dovrebbero essere supportati da un’analisi di sensibilità. Il team dovrebbe verificare come cambiano le conclusioni al variare dei tassi di guasto, dei tempi di riparazione, della copertura diagnostica e delle ipotesi sui guasti per causa comune. Un progetto che appare accettabile solo in base a un’unica ipotesi ottimistica non è robusto.

I modelli di Markov sono strumenti analitici, non prove fisiche. I test, le evidenze operative, l’FMEA e l’FTA restano necessari. Il modello aiuta a confrontare le strategie, ma non può sostituire la verifica dell’architettura effettiva.

Utilizzare i cinque metodi come un unico sistema di affidabilità

Le cinque tecniche offrono il massimo valore quando sono collegate. L’FMEA può identificare in fase di progettazione le modalità di guasto dettagliate dei componenti. L’FTA può quindi determinare quali combinazioni contribuiscono a un evento critico del sistema. La modellazione di Markov può descrivere il comportamento del sistema dopo il primo guasto e durante la riparazione.

La simulazione Monte Carlo può verificare input incerti come la durata delle riparazioni, la consegna dei ricambi, le condizioni meteorologiche e il carico di lavoro della manutenzione. L’RCA fornisce evidenze dopo i guasti reali e può portare alla luce ipotesi che i modelli originali non avevano considerato. I modelli dovrebbero quindi essere aggiornati, anziché conservati come documenti storici.

Supponiamo che un’FTA tratti due guasti dei controllori come indipendenti. In seguito, un’RCA dimostra che entrambi i controllori si sono guastati dopo che un tecnico della manutenzione aveva caricato la stessa configurazione errata. L’albero dei guasti deve aggiungere un evento comune di manutenzione. Anche i modelli di Markov e Monte Carlo dovrebbero includere la nuova dipendenza.

Questo processo di feedback crea un programma di affidabilità dinamico. L’analisi predittiva orienta la progettazione, le evidenze operative mettono alla prova le ipotesi e i risultati delle indagini migliorano la generazione successiva di modelli. Il lavoro sull’affidabilità diventa parte del ciclo di vita del sistema anziché un requisito progettuale una tantum.

I guasti per causa comune possono compromettere un’intera architettura ridondante

I guasti per causa comune interessano più canali attraverso un’unica condizione sottostante. Alimentazione condivisa, raffreddamento, infrastruttura di rete, software, esposizione ambientale e pratiche di manutenzione sono esempi frequenti. Questi guasti sono particolarmente pericolosi perché possono compromettere una ridondanza che sulla carta appare solida.

La separazione fisica riduce alcune cause comuni. Apparecchiature o software diversificati possono ridurne altre. La verifica indipendente può ridurre gli errori di manutenzione e configurazione. Tuttavia, la diversificazione aumenta anche la complessità della formazione, dei pezzi di ricambio, dei test e dell’integrazione.

La soluzione corretta dipende dal rischio. Installare tecnologie di controllo diverse può ridurre i guasti software comuni, ma creare nuove difficoltà di comunicazione e manutenzione. Alimentazioni separate possono offrire pochi vantaggi quando entrambe rimangono nello stesso armadio soggetto ad allagamenti. I metodi di affidabilità aiutano a identificare quali misure di diversificazione affrontano meccanismi di guasto plausibili.

Le ipotesi sui guasti per causa comune dovrebbero essere esplicitate in ogni modello quantitativo. Trattare i canali ridondanti come perfettamente indipendenti produce quasi sempre un risultato ottimistico. L’esperienza sull’impianto e i risultati delle RCA forniscono elementi preziosi per stimare queste dipendenze.

La copertura diagnostica determina per quanto tempo il sistema rimane vulnerabile

Un sistema ridondante non può essere gestito efficacemente quando i guasti rimangono nascosti. La copertura diagnostica descrive la proporzione dei guasti rilevanti rilevati dai controlli automatici o manuali. Un’elevata copertura riduce il tempo trascorso in condizioni degradate senza che ci si accorga. Consente inoltre alla manutenzione di ripristinare la ridondanza prima che si verifichi un altro guasto.

Le dichiarazioni sulle capacità diagnostiche devono essere esaminate attentamente. Un controller può rilevare i guasti interni del processore, ma non ogni guasto del cablaggio di campo. Un modulo di comunicazione può rilevare la perdita totale del collegamento, ma non riconoscere una mappatura errata dei dati. Un alimentatore può generare un allarme dopo la perdita completa dell’uscita, ma non fornire alcun avviso di degrado graduale.

I test di verifica coprono i guasti che la diagnostica continua non rileva. L’intervallo di test influenza l’esposizione. Intervalli più lunghi consentono ai guasti latenti di rimanere più a lungo, mentre intervalli molto brevi aumentano il carico di manutenzione e il rischio indotto dai test. FMEA, analisi di Markov e dati operativi possono supportare un intervallo equilibrato.

I test devono coprire la funzione completa. L’attivazione di un ingresso PLC non dimostra che l’interruttore di campo, il cablaggio, la logica, l’uscita e l’elemento finale funzionino tutti correttamente. L’analisi dell’affidabilità dovrebbe definire esattamente quali guasti ogni diagnostica o test di verifica è in grado di rilevare.

Il tempo di riparazione è spesso importante quanto il tasso di guasto

I programmi di affidabilità si concentrano spesso sulla riduzione della frequenza dei guasti dei componenti. Il tempo di riparazione può essere altrettanto importante nei sistemi tolleranti ai guasti. Dopo il guasto del primo canale, il sistema può continuare a funzionare, ma rimanere vulnerabile. Ritardi prolungati nella riparazione aumentano la probabilità che un secondo guasto provochi una perdita completa.

La diagnosi, le approvazioni, la disponibilità dei tecnici, i pezzi di ricambio, i permessi di accesso e le condizioni di produzione influenzano tutti il tempo di ripristino. Un componente può richiedere quindici minuti per essere sostituito dopo che il ricambio corretto è arrivato nell’armadio. Il fermo effettivo può comunque protrarsi per giorni quando il ricambio deve essere reperito a livello internazionale.

Una diagnostica migliorata può ridurre il tempo necessario per localizzare i guasti. Moduli standardizzati e ricambi preconfigurati possono ridurre il tempo di sostituzione. Scorte locali, procedure di escalation chiare e supporto tecnico remoto possono ridurre i ritardi logistici. I modelli di Markov e Monte Carlo possono quantificare il valore di questi miglioramenti.

Il migliore investimento nell’affidabilità non consiste sempre nell’utilizzare hardware più robusto. In alcuni sistemi, ridurre il tempo di riparazione offre una maggiore riduzione del rischio rispetto a un piccolo miglioramento del tasso di guasto dei componenti. L’analisi dovrebbe confrontare entrambe le opzioni.

Applicazione dell’analisi dell’affidabilità alle architetture DCS e PLC

L’affidabilità del sistema di controllo dipende da più fattori oltre al processore centrale. Gli ingegneri dovrebbero esaminare controller, moduli I/O, reti di comunicazione, alimentatori, server, stazioni operatore, sincronizzazione temporale, interfacce di campo e servizi ausiliari. Ogni elemento condiviso può diventare una dipendenza comune.

I controller ridondanti possono condividere un unico rack I/O. I server ridondanti possono dipendere da un unico switch di rete o da un unico sistema di archiviazione. Le reti I/O remote possono utilizzare canali di comunicazione separati che attraversano lo stesso percorso fisico. Un’analisi completa deve seguire la funzione dal dispositivo di campo fino all’azione di controllo finale.

Il comportamento richiesto dopo un guasto deve essere definito chiaramente. Il processo può continuare tramite il controller rimanente, passare al funzionamento manuale oppure entrare in un arresto controllato. Il personale della manutenzione deve sapere come identificare il canale guasto e ripristinare il sistema senza disturbare il canale integro.

Le organizzazioni che pianificano aggiornamenti dei sistemi di controllo possono anche esaminare i tipici componenti dei sistemi di controllo DCS utilizzati nelle architetture di automazione dei processi. La selezione dei componenti dovrebbe sempre seguire i requisiti di affidabilità dell’applicazione completa, anziché basarsi su caratteristiche isolate dei prodotti.

I modelli affidabili dipendono da dati di manutenzione affidabili

L’analisi quantitativa dell’affidabilità è solida solo quanto i dati sottostanti. I registri di manutenzione dovrebbero distinguere tra guasto funzionale, sostituzione pianificata, ispezione e modifica. La data del guasto dovrebbe rappresentare il momento in cui la funzione è andata persa, mentre la data di ripristino dovrebbe rappresentare il momento in cui l’operatività è stata nuovamente realmente disponibile.

Le identità degli asset devono rimanere coerenti nello storico dei dati, nel sistema di manutenzione, nei disegni e nel database dei ricambi. I codici di guasto dovrebbero descrivere i meccanismi anziché sintomi vaghi. “Arrestato” offre poco valore analitico, mentre “grippaggio del cuscinetto a seguito di contaminazione del lubrificante” supporta la modellazione e la prevenzione future.

Anche l’esposizione operativa deve essere inclusa. Una pompa in funzionamento continuo non può essere confrontata direttamente con una pompa in standby che funziona solo durante i test. Temperatura, umidità, contaminazione, vibrazioni, sollecitazioni elettriche e carico di processo possono spiegare le differenze tra componenti altrimenti identici.

La pulizia dei dati dovrebbe essere considerata un’attività ingegneristica, non una semplice preparazione amministrativa. Classificazioni errate possono distorcere i tassi di guasto, le distribuzioni dei tempi di riparazione e le conclusioni del modello. Prima di accettare risultati insoliti, gli analisti dovrebbero esaminarli con il personale della manutenzione e delle operazioni.

Un flusso di lavoro pratico per il miglioramento dell’affidabilità

Un progetto di affidabilità dovrebbe iniziare definendo la funzione richiesta e i confini del sistema. Il team deve dichiarare quali prestazioni sono richieste durante il funzionamento normale e dopo ogni guasto credibile. Dovrebbe raccogliere disegni, manuali, storico della manutenzione, procedure operative, registri degli allarmi e precedenti rapporti sugli incidenti.

L’FMEA può quindi identificare i modi di guasto a livello dei componenti e i controlli di rilevamento deboli. L’FTA può esaminare gli eventi principali critici e le dipendenze condivise. La modellazione di Markov può valutare gli stati degradati e la risposta alle riparazioni, mentre la simulazione Monte Carlo può rappresentare l’incertezza relativa a guasti, manutenzione e logistica.

Gli incidenti storici dovrebbero essere esaminati tramite RCA. I risultati dovrebbero essere utilizzati per aggiornare le analisi progettuali e le ipotesi quantitative. Le azioni dovrebbero essere definite in base a conseguenza, probabilità, rilevabilità, esposizione, tempo di riparazione e costo.

Ogni azione deve avere un responsabile, una data di completamento e una verifica dell'efficacia. Le analisi dovrebbero essere aggiornate dopo importanti modifiche alle apparecchiature, aggiornamenti software, modifiche ai processi o cambiamenti nella strategia di manutenzione. L'affidabilità è una disciplina ingegneristica continua, non un rapporto completato una volta e poi archiviato.

Le domande che smascherano le affermazioni deboli sulla tolleranza ai guasti

Una revisione approfondita si chiede quale funzione debba rimanere disponibile e quali guasti il sistema sia in grado di tollerare. Verifica se i canali ridondanti siano fisicamente, elettricamente e logicamente indipendenti. Esamina inoltre come vengano rilevati i guasti latenti e per quanto tempo il sistema possa rimanere degradato prima della riparazione.

Il team dovrebbe identificare i componenti con tempi di approvvigionamento lunghi e determinare se un singolo errore di manutenzione possa interessare più canali. Le dipendenze software e di configurazione dovrebbero ricevere la stessa attenzione di quelle hardware. Gli operatori devono comprendere come si comporta il sistema dopo un guasto e quali azioni manuali restano disponibili.

Le ipotesi relative a guasti e riparazioni dovrebbero essere supportate, ove possibile, da dati dell'impianto. Le azioni correttive dovrebbero essere verificate dopo il completamento. Le prove di verifica dovrebbero dimostrare il funzionamento dell'intera funzione protettiva, non la risposta di apparecchiature isolate.

Queste domande sono più preziose di una generica affermazione secondo cui il sistema è ridondante. Collegano la tolleranza ai guasti all'architettura reale, all'ambiente operativo e alla capacità di manutenzione.

Prospettiva finale

La tolleranza ai guasti è essenziale quando non si possono accettare tempi di inattività, comportamenti non sicuri o perdita di controllo. Tuttavia, la sola ridondanza non rende affidabile un sistema. Gli ingegneri devono comprendere le modalità di guasto, le dipendenze condivise, la copertura diagnostica, il funzionamento degradato, il comportamento durante la riparazione e le conseguenze operative.

L'analisi dell'albero dei guasti mostra come combinazioni di guasti possano produrre un evento critico. L'FMEA offre un esame sistematico delle singole modalità di guasto e dei relativi effetti. La simulazione Monte Carlo valuta scenari incerti, mentre l'RCA trasforma i guasti reali in conoscenze preventive. La modellazione di Markov spiega come i sistemi riparabili passino tra stati di funzionamento normale, degradato, guasto e ripristinato.

Ogni metodo presenta limitazioni, ma nel loro insieme forniscono un solido quadro di affidabilità. Gli studi di progettazione dovrebbero essere aggiornati con i dati operativi e i risultati degli incidenti dovrebbero migliorare i modelli futuri. I risultati devono influenzare l'architettura, la manutenzione, i pezzi di ricambio, i test, la formazione e le procedure.

L'obiettivo non è creare un sistema che non subisca mai un guasto. L'obiettivo è rilevare tempestivamente i guasti, contenerne le conseguenze, preservare la funzione richiesta e ripristinare in modo prevedibile la piena capacità. Questo è il significato pratico della tolleranza ai guasti industriale.
